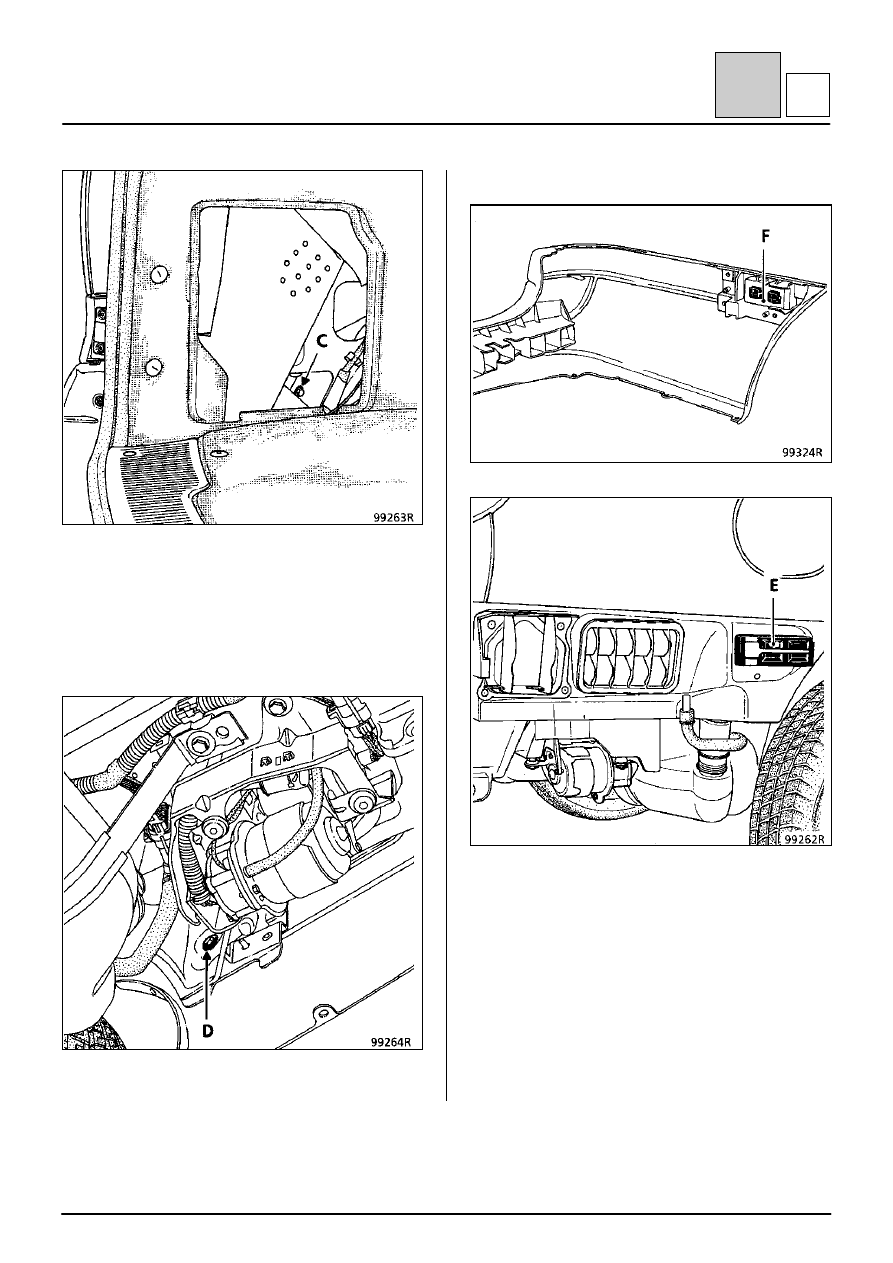

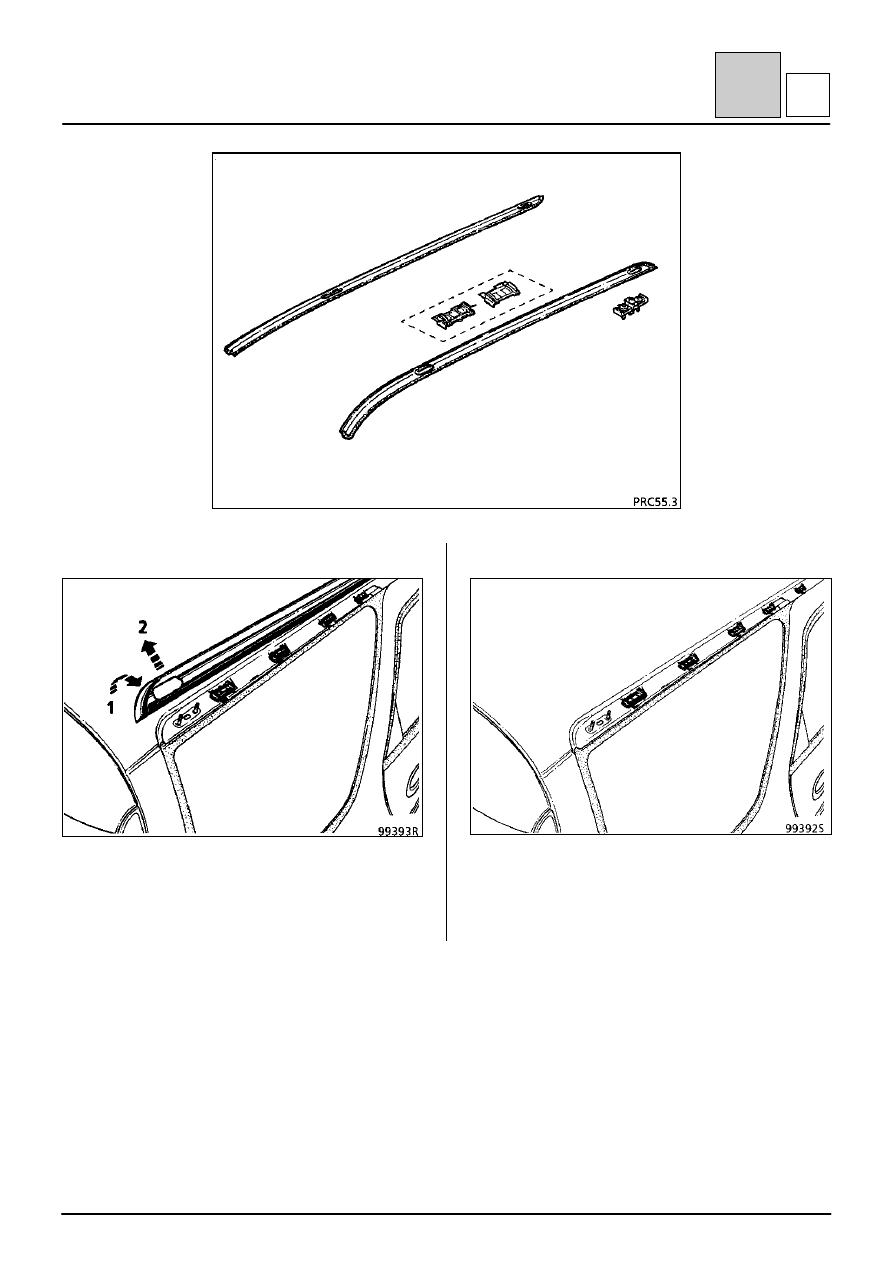

СНЯТИЕ И УСТАНОВКА НАРУЖНЫХ ЗАЩИТНЫХ

ЭЛЕМЕНТОВ КУЗОВА

Молдинг крыши

55-4

55

C

Снимите продольную дугу багажника крыши.

СНЯТИЕ

Отсоедините молдинг от защелок, приподняв его
нижнюю кромку (1), после чего снимите молдинг,
отжав его к середине крыши (2).

УСТАНОВКА

Установите пять передних фиксаторов крепления
зеленого цвета и три задних фиксатора синего
цвета.

СНЯТИЕ И УСТАНОВКА НАРУЖНЫХ ЗАЩИТНЫХ

ЭЛЕМЕНТОВ КУЗОВА

Задний бампер

55-5

55

D

Отверните гайки крепления заднего бампера.

Отверните четыре верхних болта крепления (А).

Отверните четыре нижних болта крепления (В).

СНЯТИЕ И УСТАНОВКА НАРУЖНЫХ ЗАЩИТНЫХ

ЭЛЕМЕНТОВ КУЗОВА

Задний бампер

55-6

55

D

Снимите:
– лючок с левой задней колесной арки,
– кронштейн крепления буксировочной

проушины.

Отогните фетровую обивку.

Отверните левый боковой болт крепления (С).

Отверните правый боковой болт крепления.
Снимите бампер, потянув его на себя.

УСТАНОВКА

Прежде чем закрепить бампер при его установке,
убедитесь в правильном соединении частей (Е)
и (F).

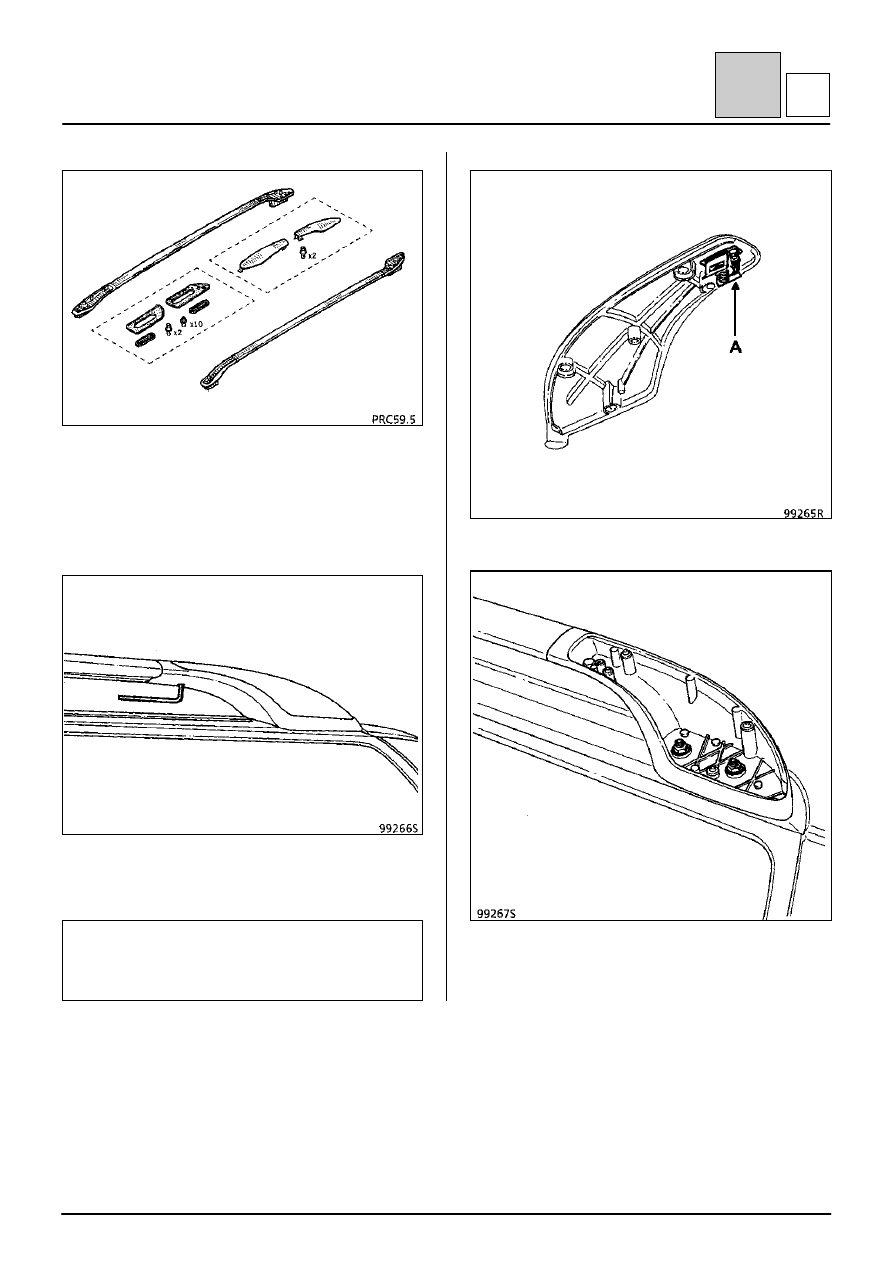

СНЯТИЕ И УСТАНОВКА ЭЛЕМЕНТОВ

ВНУТРЕННЕЙ БЕЗОПАСНОСТИ

Продольные дуги багажника крыши

59-1

5

9

A

Снимите заглушки винтов крепления «торкс»
на 10.

ВНИМАНИЕ: болты отвертывайте в
направлении против часовой стрелки. При
попытке отвертывания по часовой стрелке
можно повредить фиксатор (А).

Внутренний вид заглушки.

Отверните четыре болта крепления штанги.
