ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Замена внутренней панели и усилителя

задней продольной балки крыши

43-12

43

C

3

СОЕДИНЕНИЕ С УДЛИНИТЕЛЕМ КОЛЕСНОЙ
АРКИ

Толщина листового металла, мм

Удлинитель

0,7

Внутренняя панель 0,7

Удаление сварных соединений

Удаление данного сварного соединения не
производится, т. к. детали снимаются
одновременно.

Сварка

4

СОЕДИНЕНИЕ С ВЕРХНИМ УГЛОВЫМ
УСИЛИТЕЛЕМ

Толщина листового металла, мм

Угловой усилитель

1,2

Накладка порога

0,7

Удаление сварных соединений

Удаление данного сварного соединения не
производится, т. к. детали снимаются
одновременно.

Сварка

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Замена верхнего заднего углового усилителя

43-13

43

D

ВВЕДЕНИЕ

Замена данной детали производится в
дополнение к операции замены крыши с верхней
панелью боковины или панели крыла.

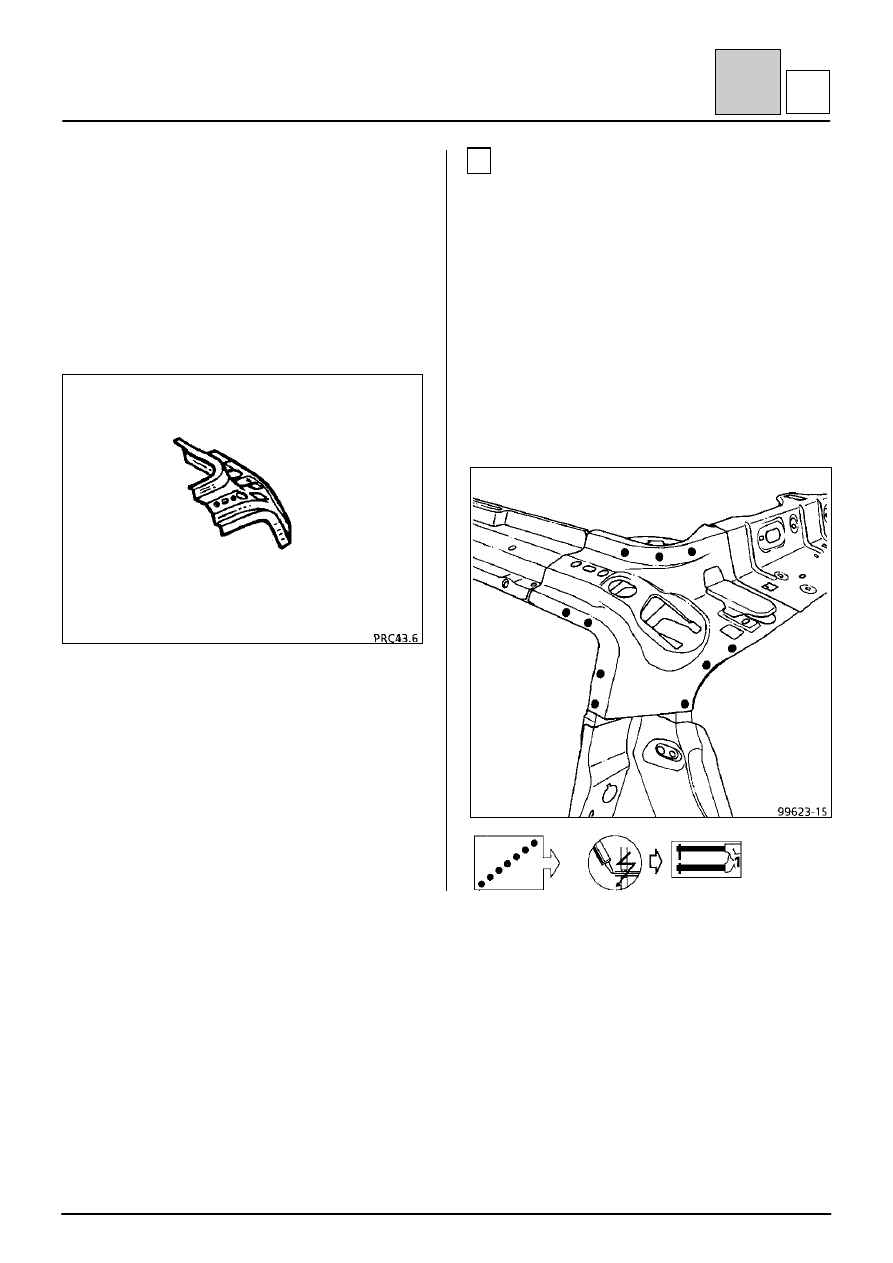

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе, включающая в себя:
– обойму пластины,
– усилитель петли двери задка.

1

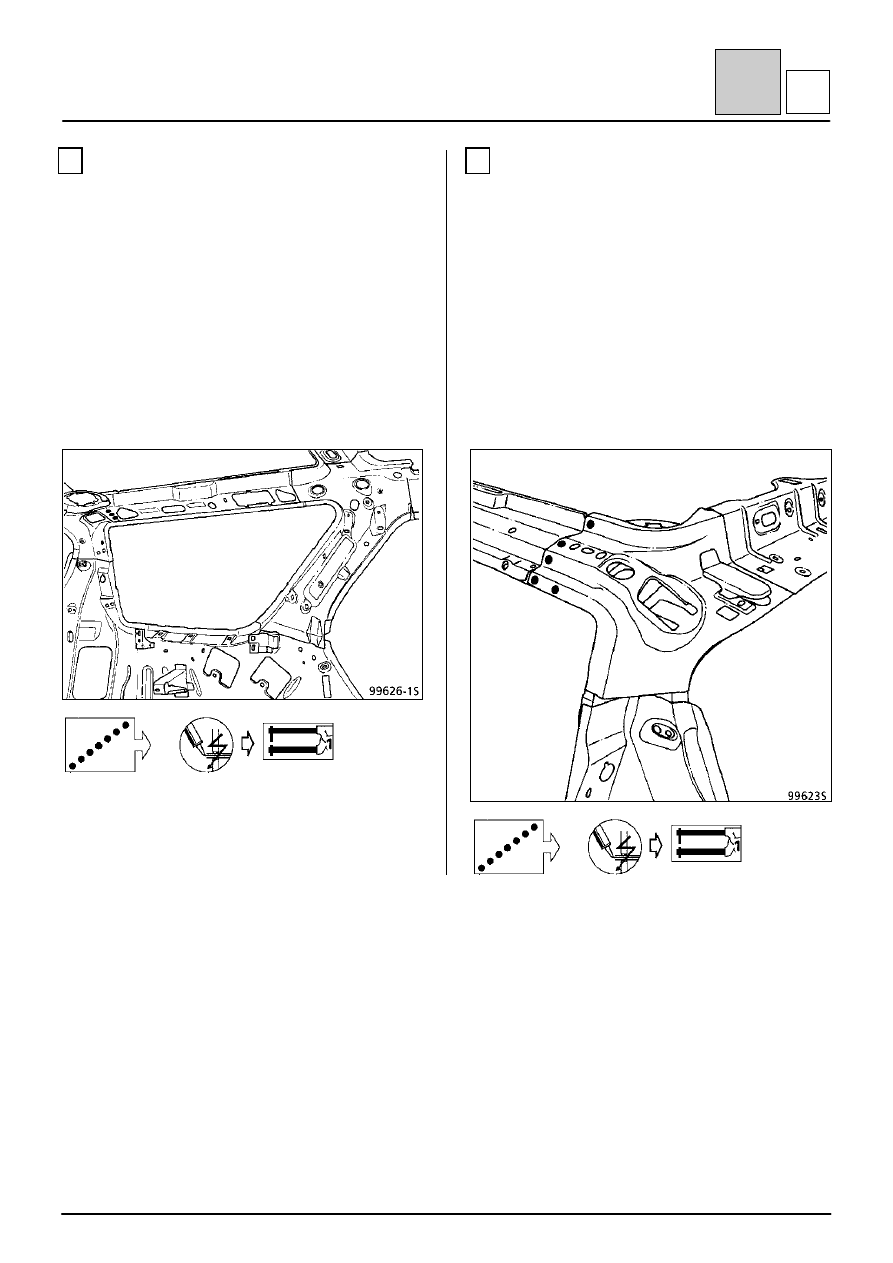

СОЕДИНЕНИЕ С УДЛИНИТЕЛЕМ ВЕРХНЕЙ
КОЛЕСНОЙ АРКИ

Толщина листового металла, мм

Колесная арка 0,7
Усилитель 1,2

Удаление сварных соединений

Удаление данного сварного соединения не
производится, т. к. детали снимаются
одновременно.

Сварка

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Замена верхнего заднего углового усилителя

43-14

43

D

2

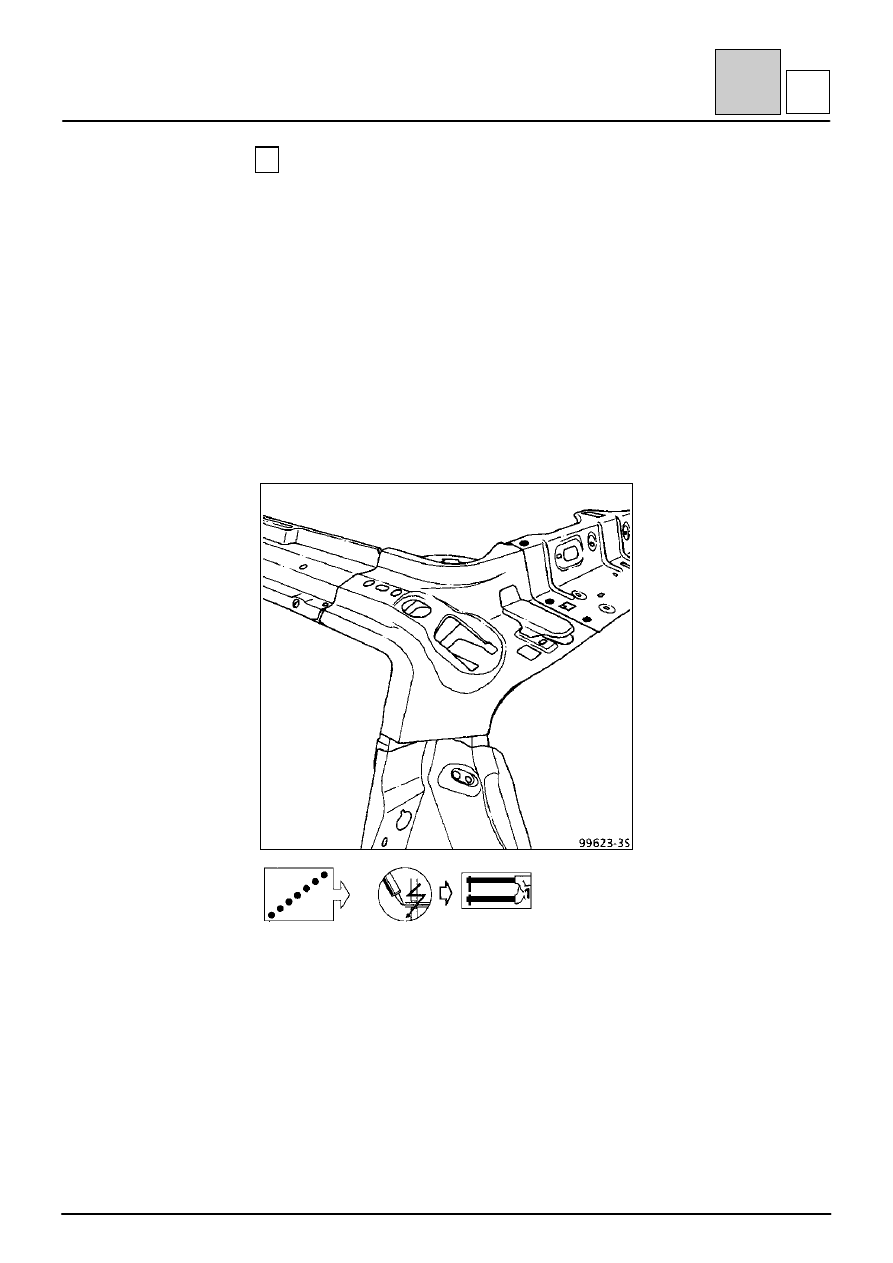

СОЕДИНЕНИЕ С ЗАДНЕЙ ПОПЕРЕЧИНОЙ
КРЫШИ

Толщина листового металла, мм

Поперечина

0,8

Усилитель

1,2

Удаление сварных соединений

Удаление данного сварного соединения не
производится, т. к. детали снимаются
одновременно.

Сварка

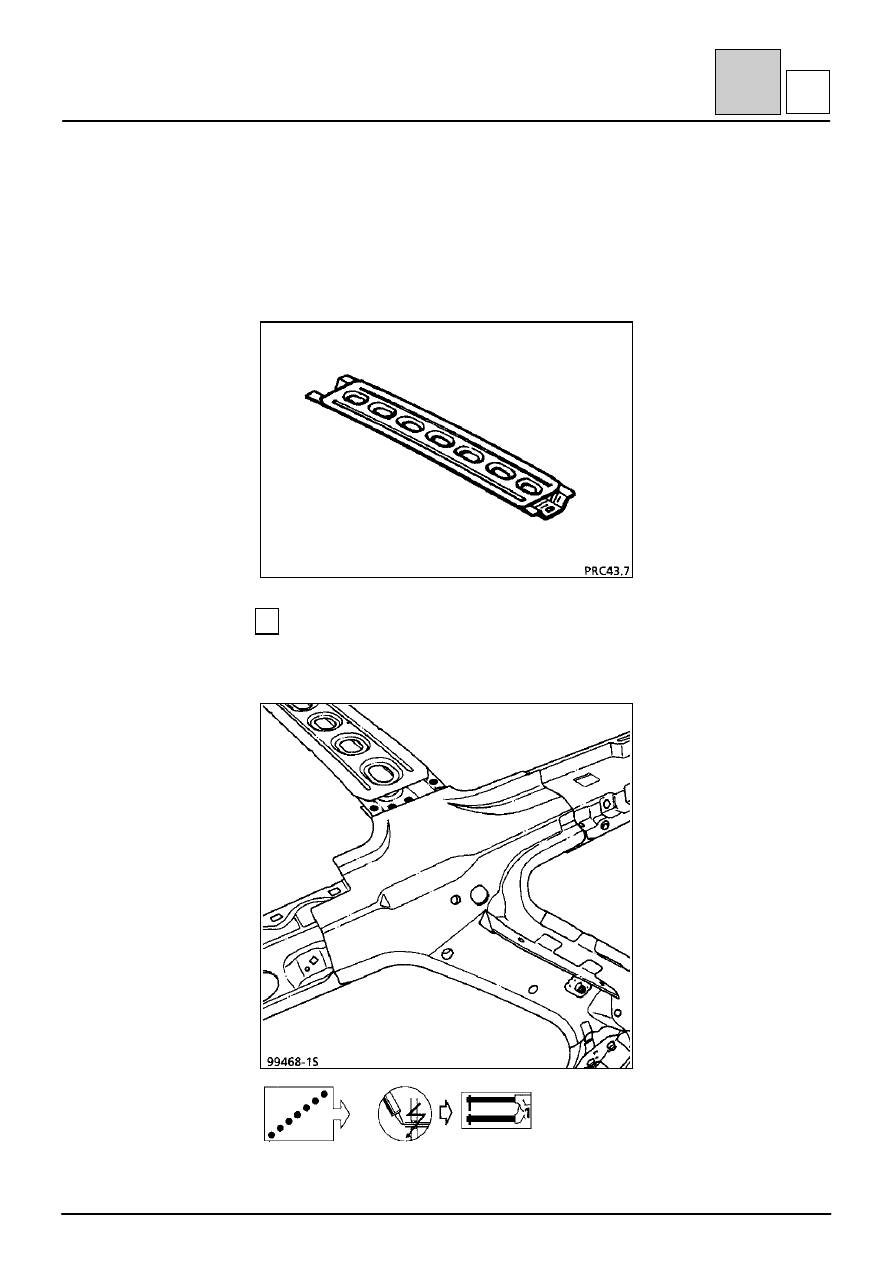

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Замена центрального усилителя крыши

43-15

43

E

ВВЕДЕНИЕ

Замена данной детали производится в дополнение
к операции замены панели крыши.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО СКЛАДА

Деталь в сборе с внутренней панелью.

1

СОЕДИНЕНИЕ С ВНУТРЕННЕЙ ПАНЕЛЬЮ
ЗАДНЕЙ СТОЙКИ КУЗОВА

См. операцию 43-В-4.
