СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБОРУДОВАНИЯ СИДЕНИЙ

Подушка со встроенным детским сиденьем

79-6

79

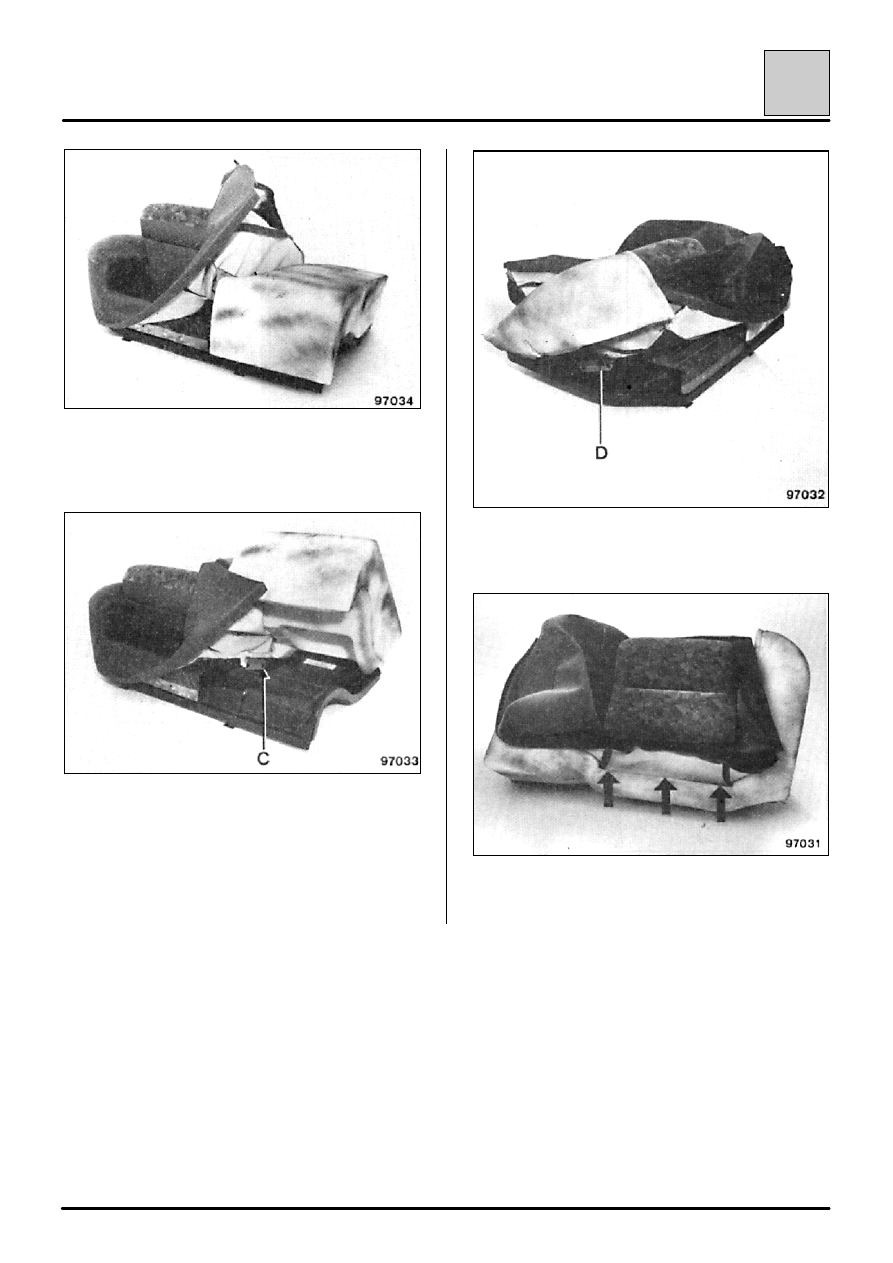

Отстегните обивку подушки сиденья по ее
периметру и откиньте ее.

Поочередно приподнимая правую и левую
губчатую набивки, отсоедините фиксаторы типа
«елочка» (С).

Срежьте фиксаторы с тупыми концами (D).

Срежьте фиксаторы с тупыми концами на задней
стороне подушки сиденья.

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБОРУДОВАНИЯ СИДЕНИЙ

Подушка со встроенным детским сиденьем

79-7

79

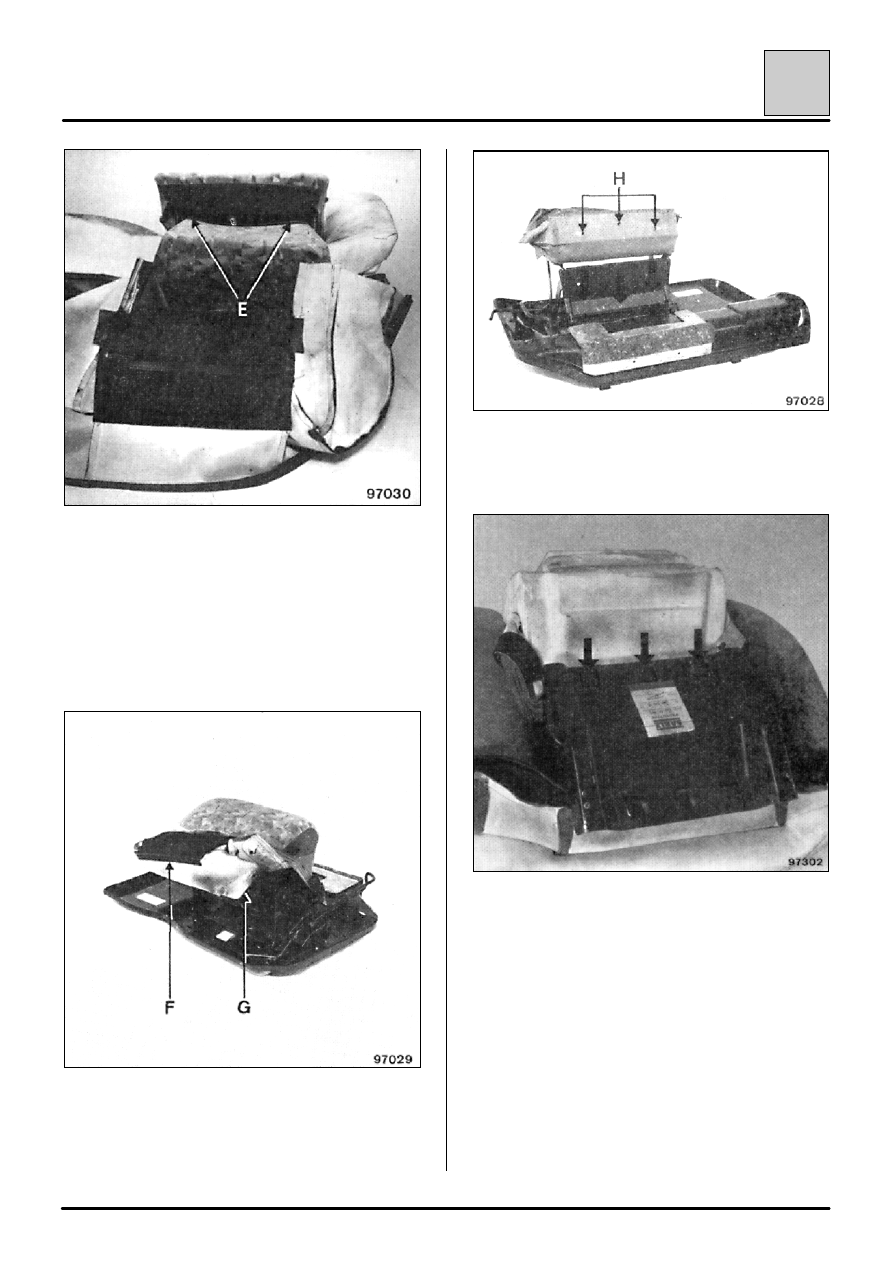

Отверните обивку подушки сиденья, пропуская ее
через встроенное детское сиденье, чтобы
получить доступ к двум фиксаторам с тупыми
концами (Е).

Срежьте фиксаторы.

Снимите губчатую набивку вместе с обивкой.

ВЫСОКАЯ ДЕТСКАЯ ВСТАВКА ПОДУШКИ

Отстегните заднюю кромку обивки (А) и удалите
боковые фиксаторы «елочка» (G).

На передней стороне детской подушки отстегните
три фиксатора «елочка» (Н).

Отсоедините от креплений заднюю перемычку.

Снимите губчатую набивку вместе с обивкой.

Отделите обивку от набивки, пропуская картонную
пластину через губчатую набивку.

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБОРУДОВАНИЯ СИДЕНИЙ

Подушка со встроенным детским сиденьем

79-8

79

Ремонт кузова

ОБЩИЕ СВЕДЕНИЯ

НИЖНЯЯ ЧАСТЬ КУЗОВА

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

ВЕРХНЯЯ ЧАСТЬ КУЗОВА

77 11 ??? ???

Русское издание

«Методы  ремонта,  рекомендуемые  изготовителем  в  настоящем  документе,  соот-

ветствуют  техническим  условиям,  действительным  на  момент  составления  руко-

водства.

В случае внесения конструктивных изменений в изготовление деталей, узлов,
агрегатов автомобиля данной модели, методы ремонта могут быть также соот-
ветственно изменены.»

©
