СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБЛИЦОВКИ САЛОНА

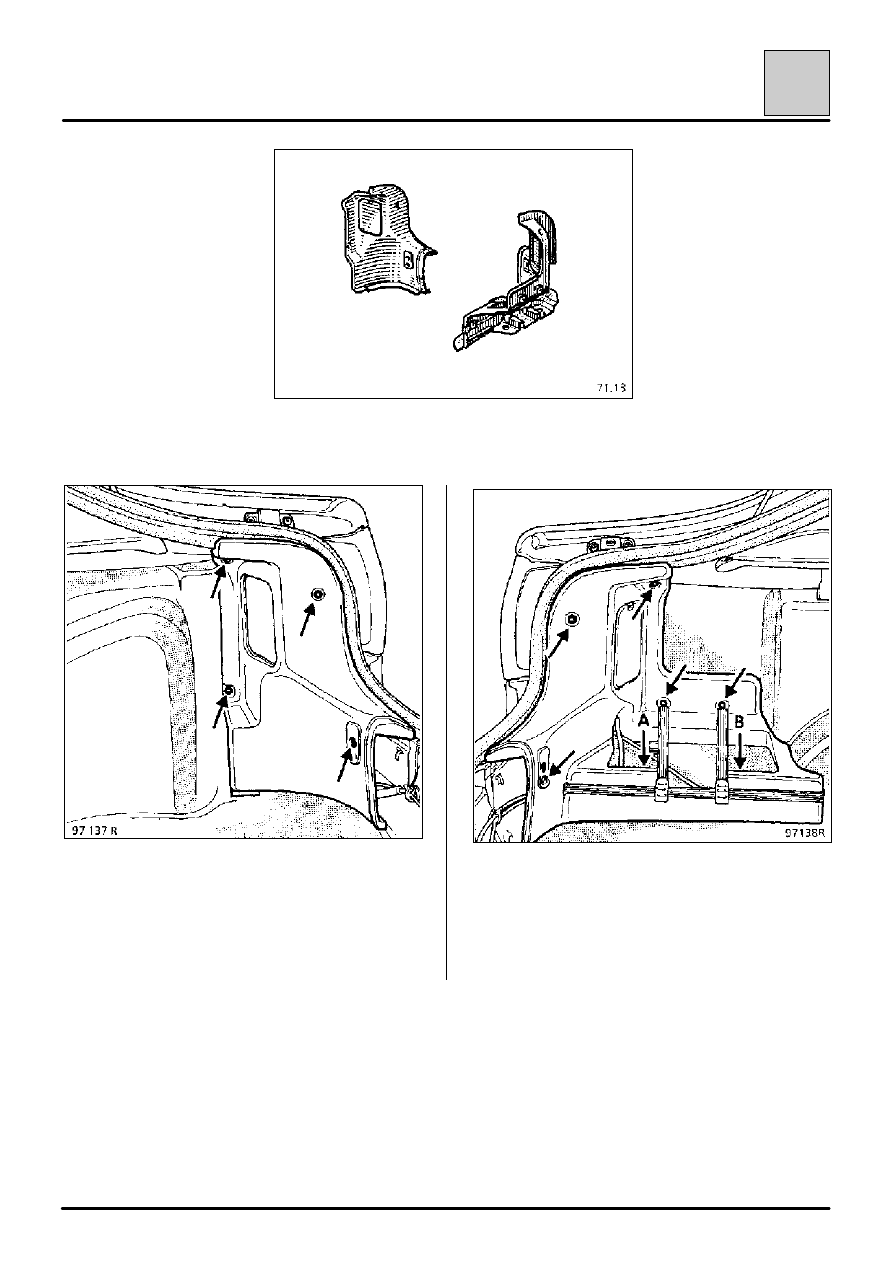

Облицовка задних крыльев

71-15

71

СНЯТИЕ

ОБЛИЦОВКА ПРАВОГО ЗАДНЕГО КРЫЛА

Снимите облицовку панели задка.

Отверните винты «торкс» на 20.

ОБЛИЦОВКА ЛЕВОГО ЗАДНЕГО КРЫЛА

Снимите облицовку панели задка.

Отверните винты «торкс» на 20 и два винта (А) и
(В) на дне ниши.

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБЛИЦОВКИ САЛОНА

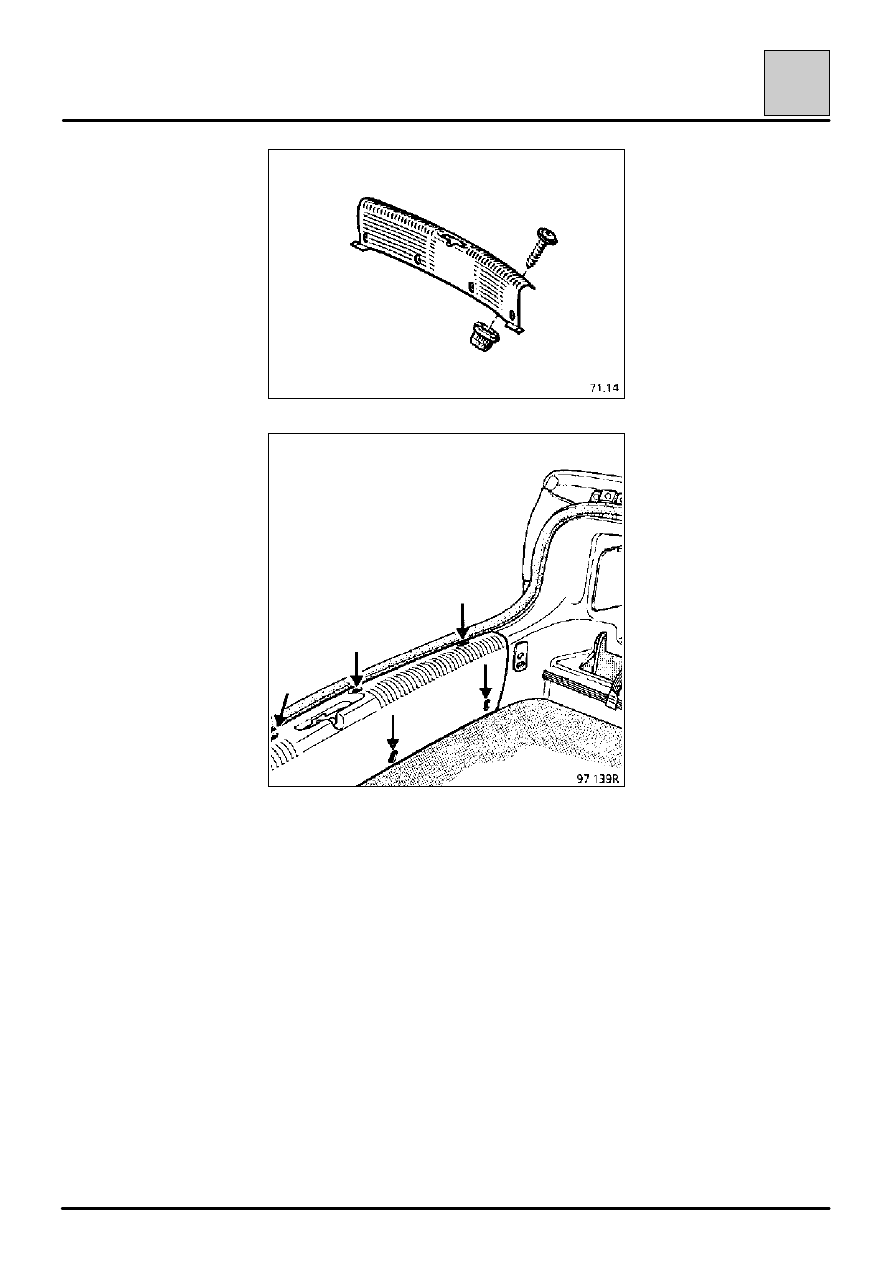

Облицовка панели задка

71-16

71

Отверните верхние и нижние винты крепления
«торкс» на 20.

СНЯТИЕ И УСТАНОВКА ОБИВКИ ДВЕРЕЙ

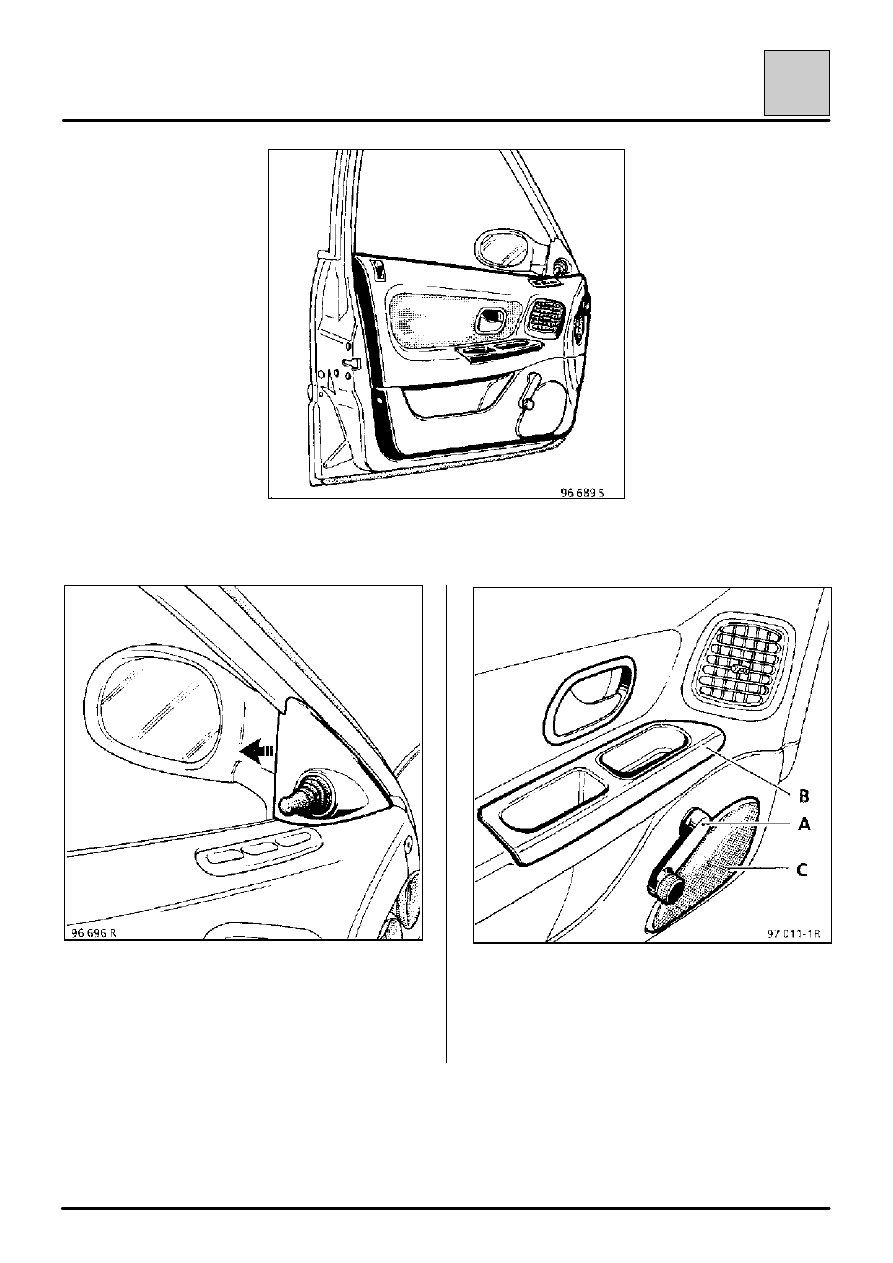

Обивка передних дверей

72-1

72

СНЯТИЕ

Отсоедините от фиксаторов облицовку крепления
наружного зеркала заднего вида.

Снимите:
– рукоятку стеклоподъемника (А),
– ручку подлокотника (В),
– решетку громкоговорителя (С), отсоединив

сначала ее нижнюю часть.

СНЯТИЕ И УСТАНОВКА ОБИВКИ ДВЕРЕЙ

Обивка передних дверей

72-2

72

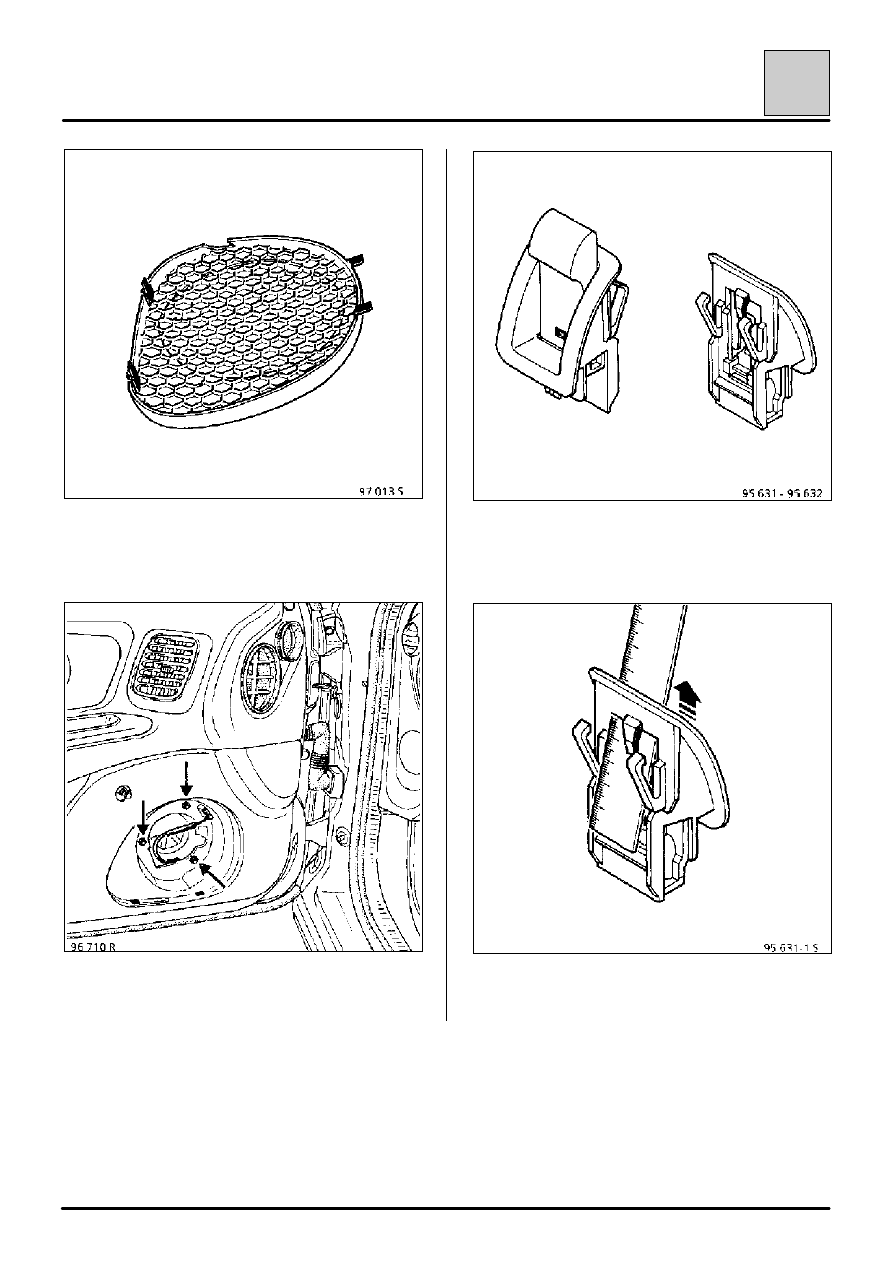

Внутренний вид декоративной решетки
громкоговорителя.

Отверните винты крепления громкоговорителя
(«торкс» на 20).

Снимите датчик сигнальной лампы закрытия
двери.

С помощью линейки, как показано на рисунке.
