ДОПОЛНИТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Стеклоподъемники

87-14

87

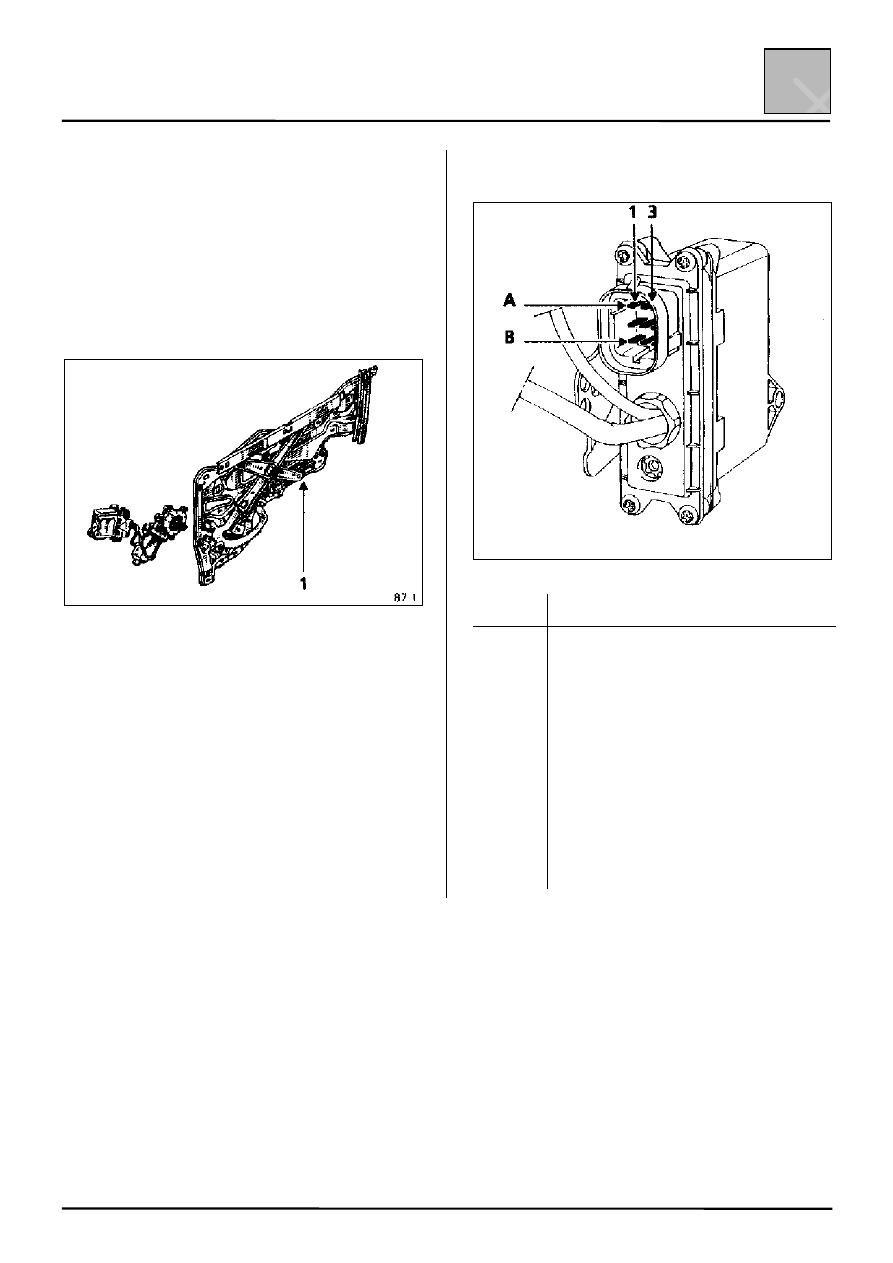

Электродвигатель и электронный блок
стеклоподъемника

СНЯТИЕ-УСТАНОВКА

Для того, чтобы снять электродвигатель и
электронный блок, предварительно следует снять
механизм привода в сборе (1). (См. Руководство
по ремонту кузова, раздел 51.)

ПРИМЕЧАНИЕ: Электронный блок поставляется
в продажу вместе с электродвигателем.

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

А1

Масса

А2

Автоматическое закрытие

А3

Не используется

В1

«+» до замка зажигания

В2

Сигнал «Опускание»

В3

Сигнал «Подъем»

С1

Включение прерывистого режима
(дверь водителя)

С2

Отключение предохранительной
системы блокировки (функция
противозащемления)

С3

Напряжение питания
электродвигателя стеклоподъемника

ДОПОЛНИТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автоматический люк крыши

87-15

87

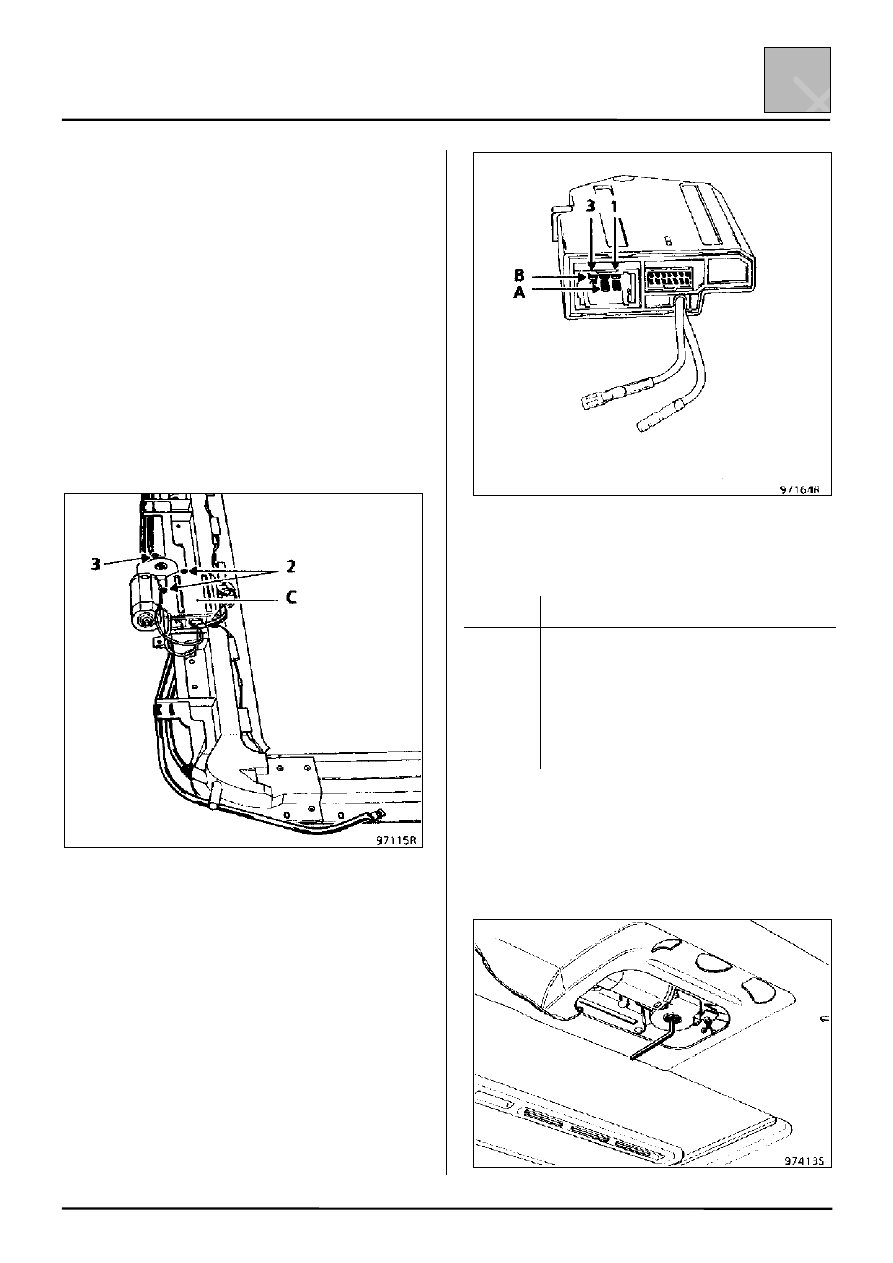

Электронный блок управления люком крыши

СНЯТИЕ-УСТАНОВКА

Снимите:
– Потолочную консоль
– Противосолнечные козырьки
– Передние поручни
– Облицовки стойки проема ветрового стекла А
– Внутренние уплотнители люка крыши
– Верхнюю часть уплотнителя передней двери
Немного опустите переднюю часть обивки крыши
салона, не перегибая ее.

Отсоедините разъемы.
Отвернув 2 крепежных винта (2), выньте
электронный блок (С).

ПОДКЛЮЧЕНИЕ

6-контактный разъем

Контакт

Назначение

А1

Масса

А2

«+» до замка зажигания

А3

Не используется

В1

Автоматическое закрытие

В2

Отключение функции
противозащемления

В3

Напряжение питания
электродвигателя привода люка

Электродвигатель привода люка крыши

При отказе электродвигателя привода люка люк
можно перемещать вручную при помощи 4 мм
шестигранного ключа (предварительно сняв
потолочную консоль).

ДОПОЛНИТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Стеклоподъемники – Автоматический люк крыши

87-16

87

СНЯТИЕ

Снимите:
– Потолочную консоль
– Противосолнечные козырьки
– Передние поручни
– Облицовки стойки А проема ветрового стекла
– Внутренние уплотнители люка крыши
– Верхнюю часть уплотнителя передней двери

Опустите переднюю часть обивки крыши салона,

не перегибая ее.

Отсоедините разъемы.

Отвернув 2 крепежных винта (2), выньте

электронный блок.

Отсоедините оба инфракрасных датчика и

освободите проводку.

Отверните последний винт и снимите

электродвигатель.

ПРИМЕЧАНИЕ: Электродвигатель поставляется в

продажу в комплекте с двумя инфракрасными

датчиками для реализации функции противо-

защемления.

УСТАНОВКА

Для нормальной работы люка необходимо, чтобы

электродвигатель и механизм привода были

установлены в исходное положение до того, как

они будут собраны вместе.

Установка механизма привода в исходное
положение

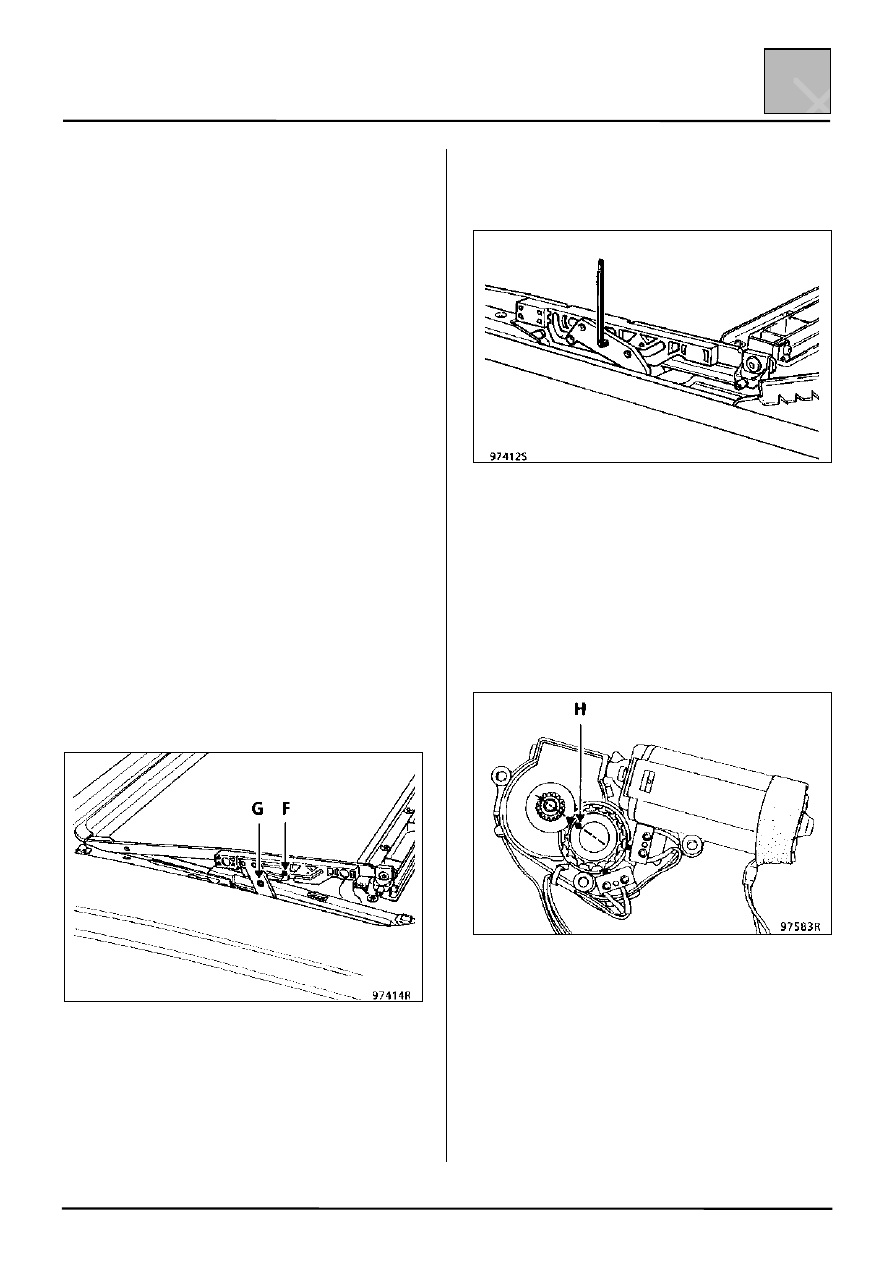

Выдвинув подвижную панель (см. раздел 52 Руко-

водства по ремонту кузова), сместите механизм

привода до совпадения отверстий (F) и (G).

Для проверки правильности центрирования

вставьте в указанные отверстия угловой

шестигранный ключ (например, Facom 89.15), как

показано на рисунке.

Не допуская перемещения механизма привода,

выполните указанную операцию для другой

стороны.

Установка электродвигателя в исходное
положение

При помощи 4 мм шестигранного ключа проверни-

те электродвигатель так, чтобы метка (Н) распо-

лагалась на одной линии с шестерней и кулачком

(микровыключатель находится в исходном

положении).

Установите электродвигатель на механизм

привода и повторно проверьте центрирование

отверстий (F) и (G) при помощи углового

шестигранного ключа.

Если отверстия не совпадают, снимите

электродвигатель и повторите регулировку.

После окончания центрирования (с обеих сторон)

снова установите электродвигатели на место.

Установите подвижную панель (см. раздел 52

«Руководство по ремонту кузова, установка и

регулировка»).

Проверьте правильность работы люка во всех

положениях.

ДОПОЛНИТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Стеклоподъемники – Автоматический люк крыши

87-17

87

ПОИСК НЕИСПРАВНОСТЕЙ

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ 1: Стекла всех дверей и люк

крыши не закрываются автоматически с пульта
дистанционного управления.

ПРИМЕЧАНИЕ:

Автоматическое закрытие стекол происходит только при удержании кнопки пульта
дистанционного управления в нажатом положении (не менее 2 секунд) после того, как
были заблокированы замки всех открывающихся элементов.

Откройте стекла всех дверей и крышку люка и при

помощи ПДУ автоматически закройте стекла всех

дверей и крышку люка.

При закрытии стекол и крышки люка в системе

происходит сбой?

нет

Да

Все открывающиеся элементы могут быть заперты с ПДУ?

да

нет

Повторите операцию, воспользовавшись запасным ПДУ.

Все открывающиеся элементы могут быть заперты с

запасного ПДУ?

да

нет

Отремонтируйте первый ПДУ (замените батареи и

т. д.). Неисправность автоматического закрытия

стекол дверей и крышки люка сохранилась при

использовании ПДУ, обеспечивающего закрытие

стекол дверей и крышки люка?

да

нет

да

нет

Проверьте напряжение питания

декодера «+» до замка

зажигания на контакте А1, а

также замыкание на массу

контакта А5 9-контактного

разъема.

да

Проверьте код, принятый декодером:

Отвернув 2 винта, снимите вентиляционную решетку приборной панели и отсоедините

декодер от коммутационного блока салона.

Установив переносной диагностический прибор XR25 в режим импульсного детектора

(режим G, клемма Vin), подключите его к контакту А1(коричневый провод) 13-

контактного разъема, не отключая последний.

При работе передатчика прибор XR25 обнаруживает коды, поступающие с ПДУ?

нет

Просмотрите перечень признаков

неисправности и выберите пункт,

соответствующий обнаруженной

неисправности.

Функция отпирания/запирания

осуществляется с кнопки

централизованного управления

В порядке.

В

А
