КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

с бортовым компьютером

83-71

83

ДЛЯ МОДЕЛЕЙ,

ПОСТАВЛЯЕМЫХ В

ВЕЛИКОБРИТАНИЮ

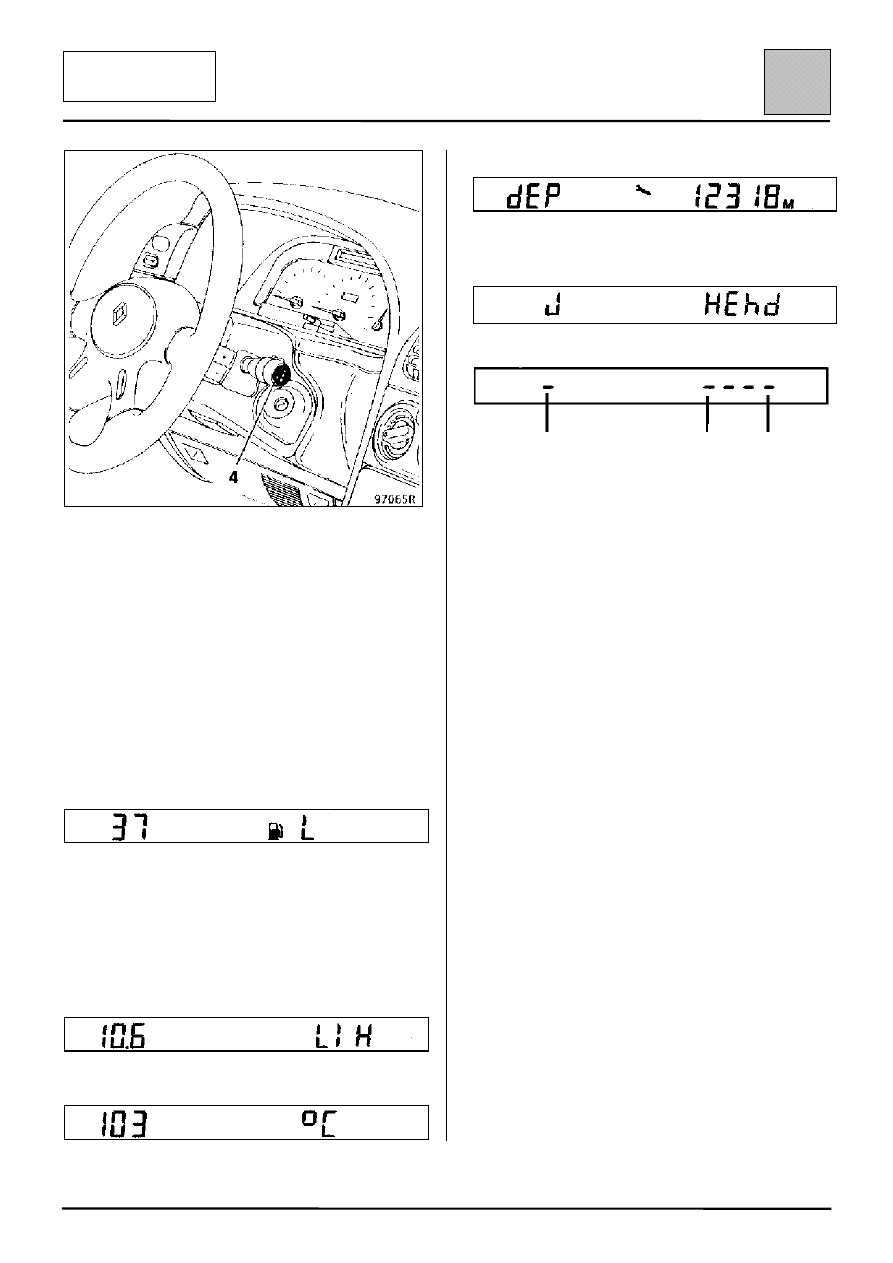

Программный цикл диагностического режима

Программный цикл состоит из пяти экранов,
которые появляются в указанной ниже
последовательности.

Переход от одного экрана к другому
осуществляется кратковременным нажатием
кнопки (4) на конце подрулевого переключателя
стеклоочистителя.

ПРИМЕЧАНИЕ: Функционирование стрелочных
указателей при этом не нарушается.

• Остаток топлива в баке

Если количество топлива в баке становится
меньше 6 литров, то загорается контрольная
лампа и речевой синтезатор выдает
соответствующее сообщение. Показания
количества топлива пропорциональны
сопротивлению датчика уровня топлива.

• Текущий расход топлива (литр/час)

(при работающем двигателе).

• Температура масла (в °°°°С)

• Превышение пробега до замены масла

• Индикация запомненных неисправностей

– Индикация всех неисправностей

– Индикация без неисправности

Значения

1-й символ:

J:

Обнаружена неисправность датчика
уровня топлива (отключен в течение
100 секунд).

–:

Неисправность датчика уровня топлива
не обнаружена.

ПРИМЕЧАНИЕ: Если в течение трех секунд
датчик уровня топлива обеспечивает правиль-
ную информацию, то он снова считается
исправным. Показание количества топлива в
баке соответствует фактическому значению, но
временная неисправность сохраняется в
памяти (на экране появляется символ J).

2-й символ:

Н:

Обнаружена неисправность датчика
температуры масла (отключение или
короткое замыкание в течение 100 секунд,
и более).

:

Неисправность датчика температуры масла
не обнаружена.

ПРИМЕЧАНИЕ: После 100 секунд нормальной
работы неисправность датчика температуры
масла отменяется и текущее показание
температуры снова считается правильным.

1-й

2-й

5-й

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

с бортовым компьютером

83-72

83

ДЛЯ МОДЕЛЕЙ,

ПОСТАВЛЯЕМЫХ В

ВЕЛИКОБРИТАНИЮ

3-й символ:

Е:

Обнаружена неисправность датчика
температуры охлаждающей жидкости
(короткое замыкание в течение более
100 секунд).

–:

Неисправность датчика температуры
охлаждающей жидкости не обнаружена.

ПРИМЕЧАНИЕ: После 100 секунд нормальной
работы неисправность датчика температуры
охлаждающей жидкости отменяется.

4-й символ:

h:

Обнаружена неисправность датчика
уровня масла (отключение или короткое
замыкание).

–:

Неисправность датчика уровня масла не
обнаружена.

5-й символ:

d:

Обнаружено отсутствие информации о
расходе топлива на расстоянии более
10 миль.

–:

Информация о расходе топлива
поступает нормально.

Дополнительные рекомендации по поиску
неисправностей

Функция поиска неисправностей отображает
ранее запомненные неисправности.

Если зажигание выключено в режиме поиска
неисправностей, то при повторном включении
зажигания после 10 секунд индикации пробега до
замены масла восстановится тот же экран
программного цикла диагностического режима.

Сброс показаний индикаторов неисправностей
датчиков

Для выхода из режима диагностики следует
нажать кнопку (3) обнуления/сброса памяти.

При этом информация о неисправностях,
хранящаяся в памяти будет удалена, кроме того,
показания всех устройств, хранящих параметры
маршрутов (основного и промежуточного)
становятся равными нулю.

Для автоматического возврата системы в исход-
ное состояние перед повторным включением
зажигания необходимо выждать примерно
1 минуту.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

с бортовым компьютером

83-73

83

ДЛЯ МОДЕЛЕЙ,

ПОСТАВЛЯЕМЫХ В

ВЕЛИКОБРИТАНИЮ

ПОИСК НЕИСПРАВНОСТЕЙ

НЕ РАБОТАЕТ ТАХОМЕТР

Установите переносной диагностический прибор

XR25 в режим генератора импульсов (G2) и

подключите его к контакту 12 (двигатель F) или 43

(двигатель Z) разъема компьютера впрыска.

Стрелка указателя на щитке приборов

отклоняется?

да

нет

Проверьте исправность и изоляцию сигнального

провода тахометра между контактом 12

(двигатель F) или 43 (двигатель Z) разъема

компьютера впрыска и контактом В5 черного

модуля разъема R34, а затем проводимость

между контактом В5 и контактом 28 синего

разъема приборного щитка.

* ПРИМЕЧАНИЕ: При замене приборного щитка проверьте запрограммированное число цилиндров
двигателя при калибровке тахометра (См. стр. 83-39).

Установите новый

компьютер впрыска.

Проверьте исправность

разъема приборного щитка.

в порядке

Установите новый приборный щиток.*

Отремонтируйте.

в порядке

не в порядке

не в порядке

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

с бортовым компьютером

83-74

83

ДЛЯ МОДЕЛЕЙ,

ПОСТАВЛЯЕМЫХ В

ВЕЛИКОБРИТАНИЮ

ПОИСК НЕИСПРАВНОСТЕЙ

НЕ РАБОТАЕТ СПИДОМЕТР, НЕПРАВИЛЬНЫЕ

ПОКАЗАНИЯ БОРТОВОГО КОМПЬЮТЕРА И

СЧЕТЧИКОВ ПРОБЕГА.

Проверьте:

– Подсоединение гибкого вала датчика на

коробке передач.

– Надежность подсоединения разъема датчика.

– Наличие напряжения «+» после замка

зажигания на контакте А1 и массы на контакте
С1 разъема датчика.

Установите переносной диагностический

приборXR25 в режим генератора импульсов (G2) и

подключите его к контакту В1 разъема датчика.

Стрелка спидометра отклоняется?

Для двигателя F:
Проверьте исправность и изоляцию сигнального
провода между контактом В1 разъема датчика (в
салоне под педалью) и контактом 14 синего
разъема приборного щитка.

Для двигателя Z:
Проверьте исправность и изоляцию сигнального
провода между контактом В1 разъема датчика (в
моторном отсеке) и контактом В4
соединительного разъема R34 и исправность цепи
между контактом В4 соединительного разъема
R34 и контактом 14 синего разъем приборного
щитка.

* ПРИМЕЧАНИЕ: При замене приборного щитка проверьте запрограммированное число цилиндров
двигателя при калибровке тахометра (См. стр. 83-39).

Отремонтируйте.

не в порядке

в порядке

Установите новый датчик.

да

нет

Проверьте исправность

разъема приборного щитка.

в порядке

Отремонтируйте.

Отремонтируйте.

Установите новый приборный щиток.*

в порядке

не в порядке

не в порядке
