КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-19

83

За передней панелью с указателями располагаются следующие приборы:

– Спидометр (F),

– Часы (G),

– Указатель уровня топлива (Н),

– Указатель температуры охлаждающей жидкости (J).

Спидометр (F)

Перед тем, как отворачивать два крепежных винта (6), снимите стрелку со шкалы.

Часы (G)

Перед тем, как снимать корпус с 5 крепежных точек (7), снимите стрелки со шкалы.

ВНИМАНИЕ: Жесткие пластмассовые фиксаторы могут быть легко повреждены.

Указатель уровня топлива (Н)

Перед тем, как снять скобку, удерживающую указатель, снимите стрелку указателя.

ПРИМЕЧАНИЕ: При выключении зажигания стрелка указателя уровня топлива сохраняет свое положение.

Указатель температуры охлаждающей жидкости (J)

Перед тем, как снять скобку, удерживающую указатель, снимите стрелку указателя.

УСТАНОВКА

При установке приборного щитка в качестве основания следует использовать рамку (В), установка
осуществляется в следующем порядке:

– Установите переднюю панель с указателями, включая 2 крепежных винта.

– Установите пластмассовый корпус (D) и 2 крепежных винта спидометра.

– Установите печатную плату (С), включая 6 крепежных винтов.

– Установите заднюю крышку, включая 2 крепежных винтов.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-20

83

ОБОРУДОВАНИЕ КЛАССА Е2

ОПИСАНИЕ

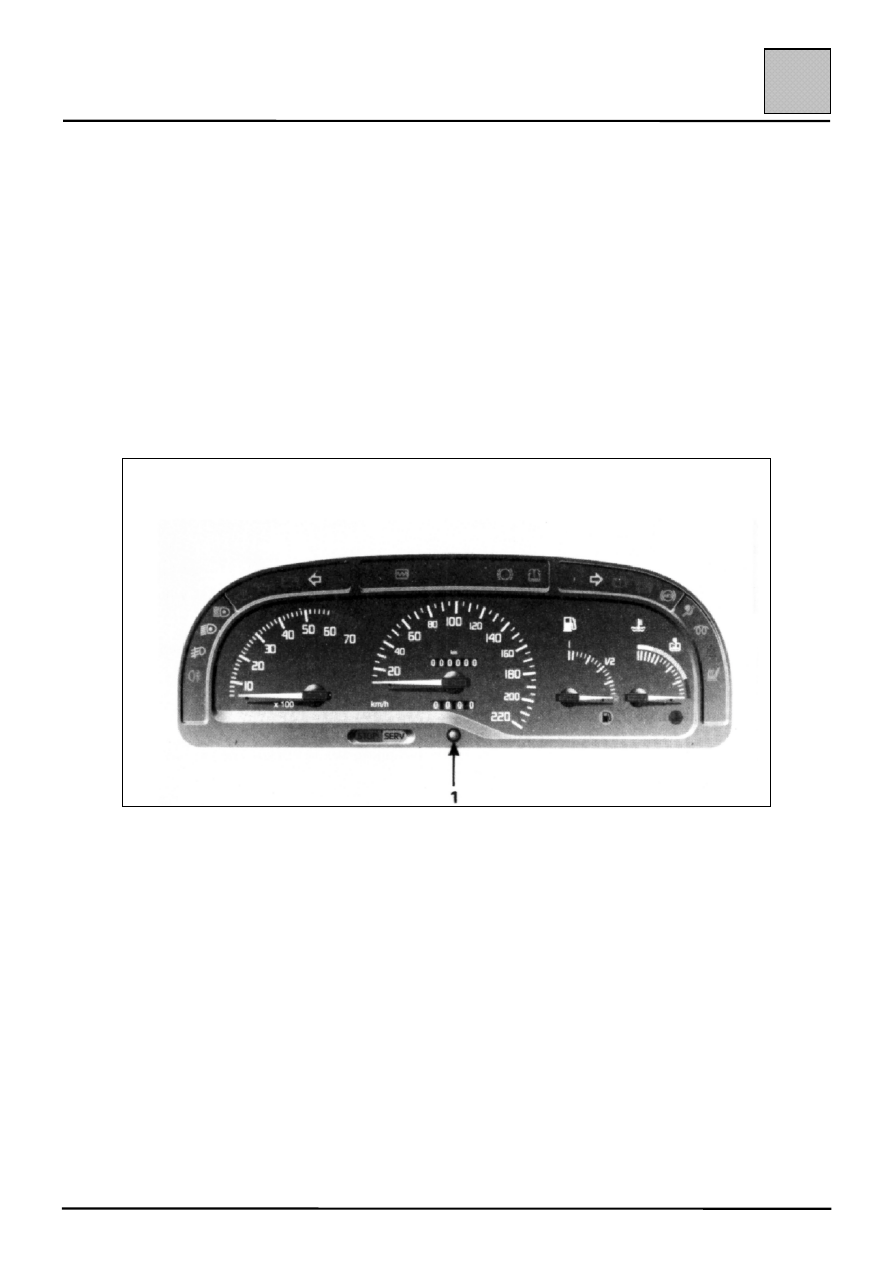

– Спидометр с механическим приводом.

– Электронный тахометр.

– Блок указателей уровня масла и температуры

охлаждающей жидкости.

– Указатель уровня топлива.

– Печатная плата в сборе.

– Контрольные лампы.

1

Кнопка сброса на нуль счетчика пробега за поездку.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-21

83

СНЯТИЕ

ВНИМАНИЕ:

• Приборный щиток или указательные приборы следует располагать при хранении

только в том положении, в котором они находятся в автомобиле.

• Защитите стекло рамки приборного щитка, если оно будет использоваться повторно.

• При замене указателей следите за тем, чтобы не повредить шкалу прибора.

• При снятой задней крышке следите за тем, чтобы не повредить электронные

компоненты.

Приборный щиток JAGER

На передней части приборного щитка снимите резиновые колпачки, защищающие кнопки
установки часов и сброса на нуль счетчика пробега за поездку.

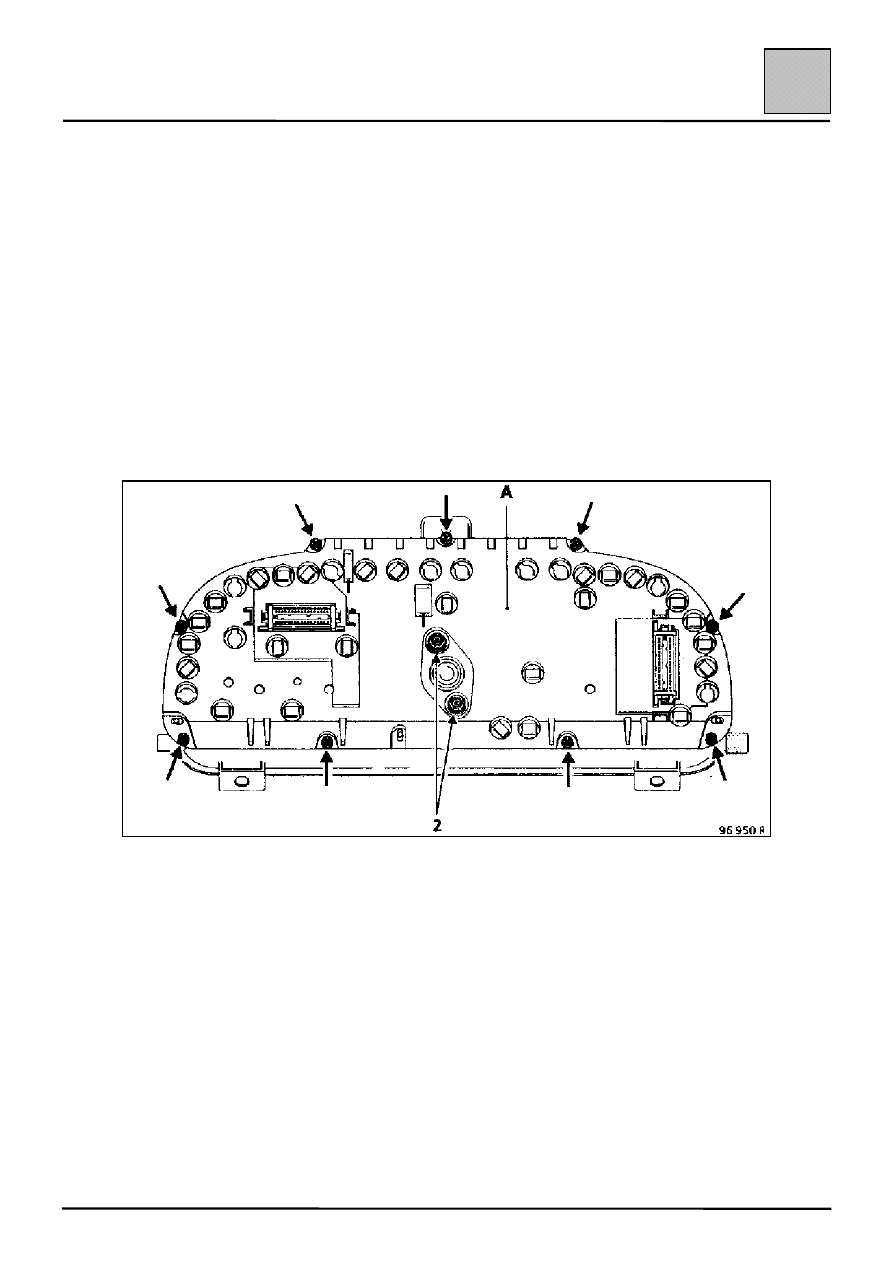

Снимите девять винтов в задней пластмассовой крышке (А) и два винта, крепящие корпус
спидометра.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-22

83

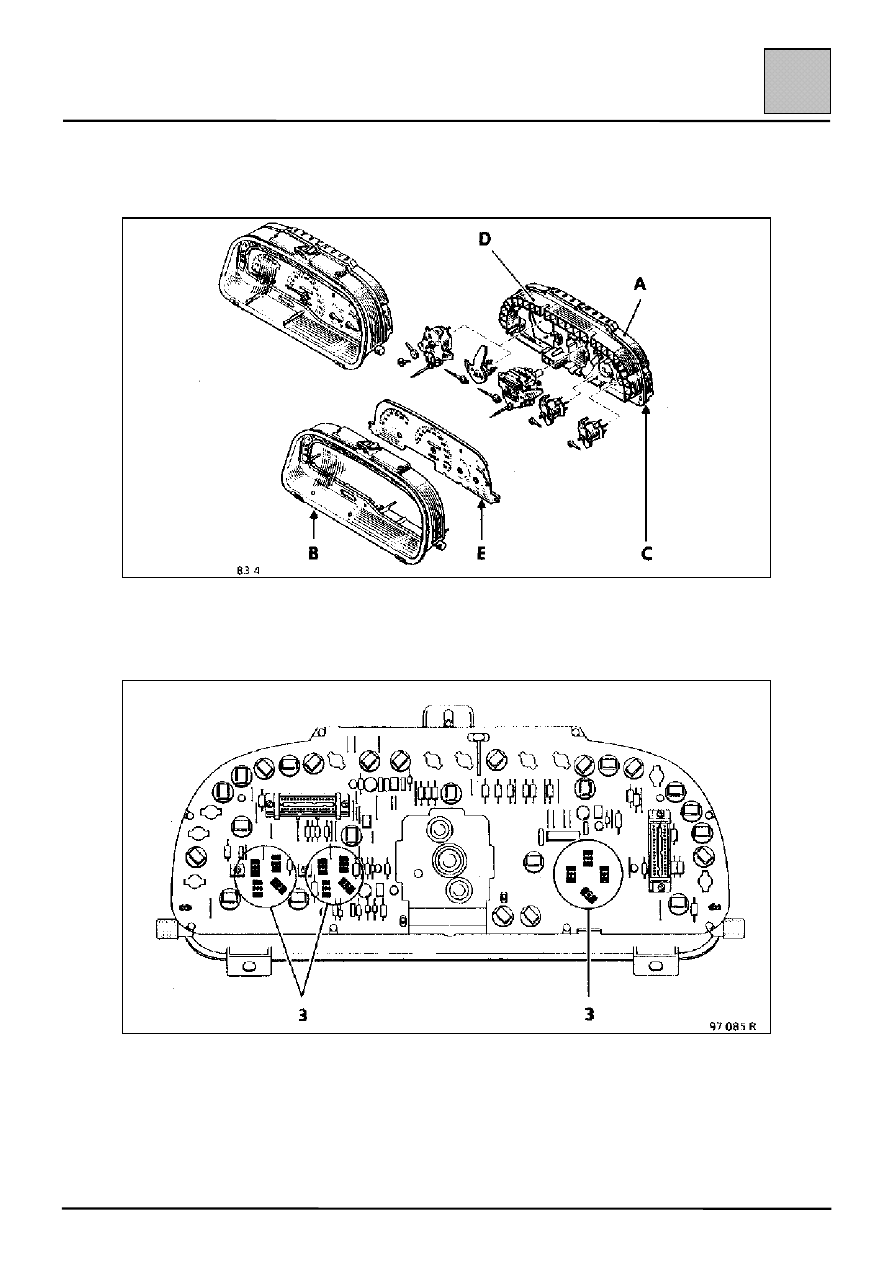

Отсоедините рамку (В) от узла в сборе, включающего в себя печатную плату (С),
пластмассовый корпус (D) и переднюю панель (Е) со шкалами указателей.

Осторожно удалив штепсельные контакты (3) из контактных зажимов указателей,
отделите печатную плату (С) от сборочного узла.
