РУЛЕВОЙ МЕХАНИЗМ

Рулевой механизм с усилителем

36-11

36

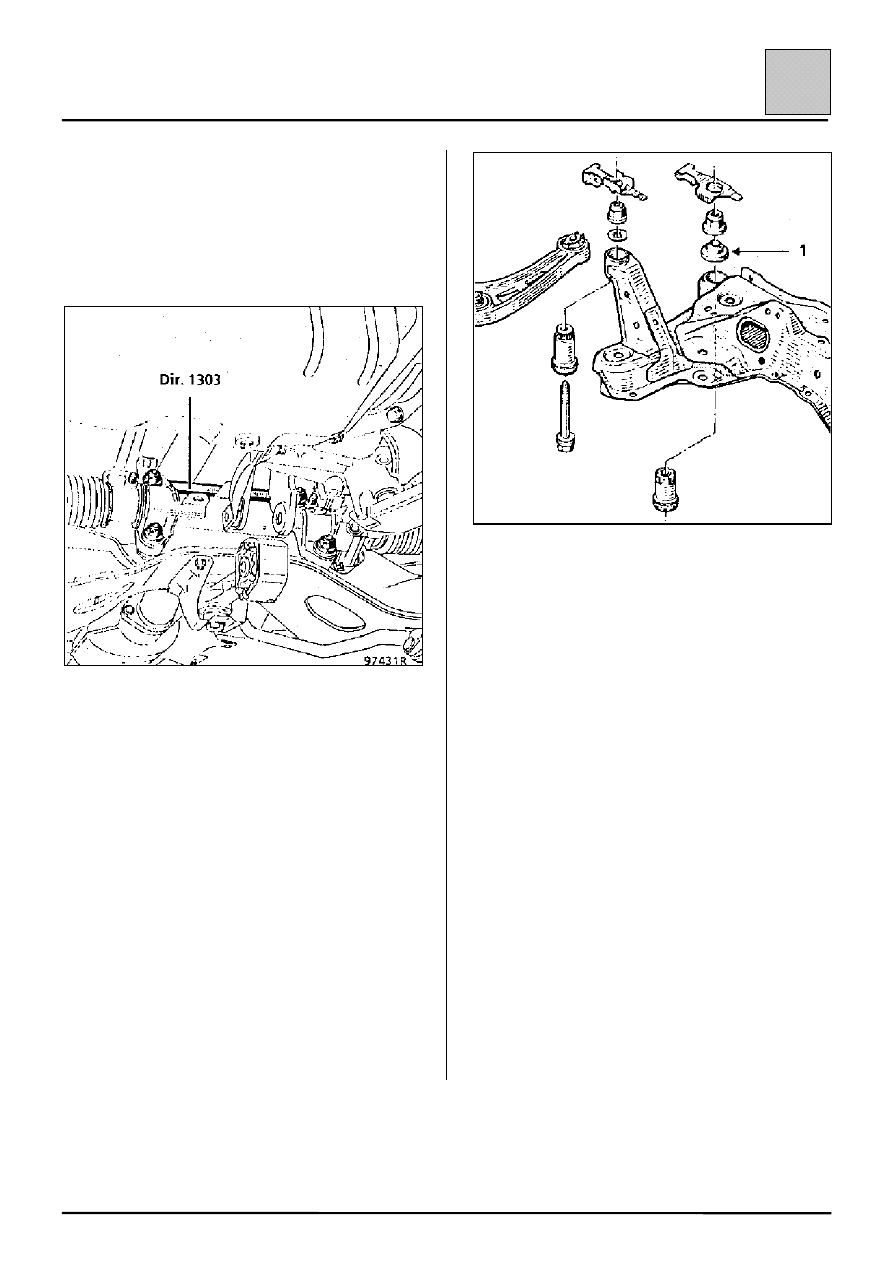

Установите картер рулевого механизма и
затяните четыре гайки крепления с
рекомендуемым моментом (приспособление Dir.
1303).

ПРИМЕЧАНИЕ: замените гайки крепления
рулевого механизма на новые.

Замените болты крепления подрамника.
Необходимо соблюдать рекомендуемые
моменты их затяжки.

Обеспечьте правильное расположение
электропроводов антиблокировочной системы.

Надежно соедините разъемы, чтобы не допустить
возникновения неисправностей.

Чтобы облегчить установку защитного чехла на
кузов, прикрепите его к хвостовику приводной
шестерни (с помощью проволоки).

ПРИМЕЧАНИЕ: две центрирующие шайбы (1) в
задней опоре подрамника обеспечивают
правильное положение подрамника.

Эти шайбы ДОЛЖНЫ быть правильно
установлены. Для этого начинайте затяжку болтов
крепления подрамника с левой задней точки
крепления.

В дальнейшем установка производится в порядке,
обратном снятию.

Не забудьте установить теплозащитный щиток.

Заполните жидкостью бачок рулевого управления
с усилителем на 3/4 объема.

При работающем двигателе медленно поверните
рулевое колесо из одного крайнего положения в
другое.

Проверьте:
– герметичность системы и доведите уровень

жидкости в бачке до нормы,

– углы установки передних колес и

отрегулируйте их схождение.

РУЛЕВОЙ МЕХАНИЗМ

Идентификация наконечников рулевых тяг

36-12

36

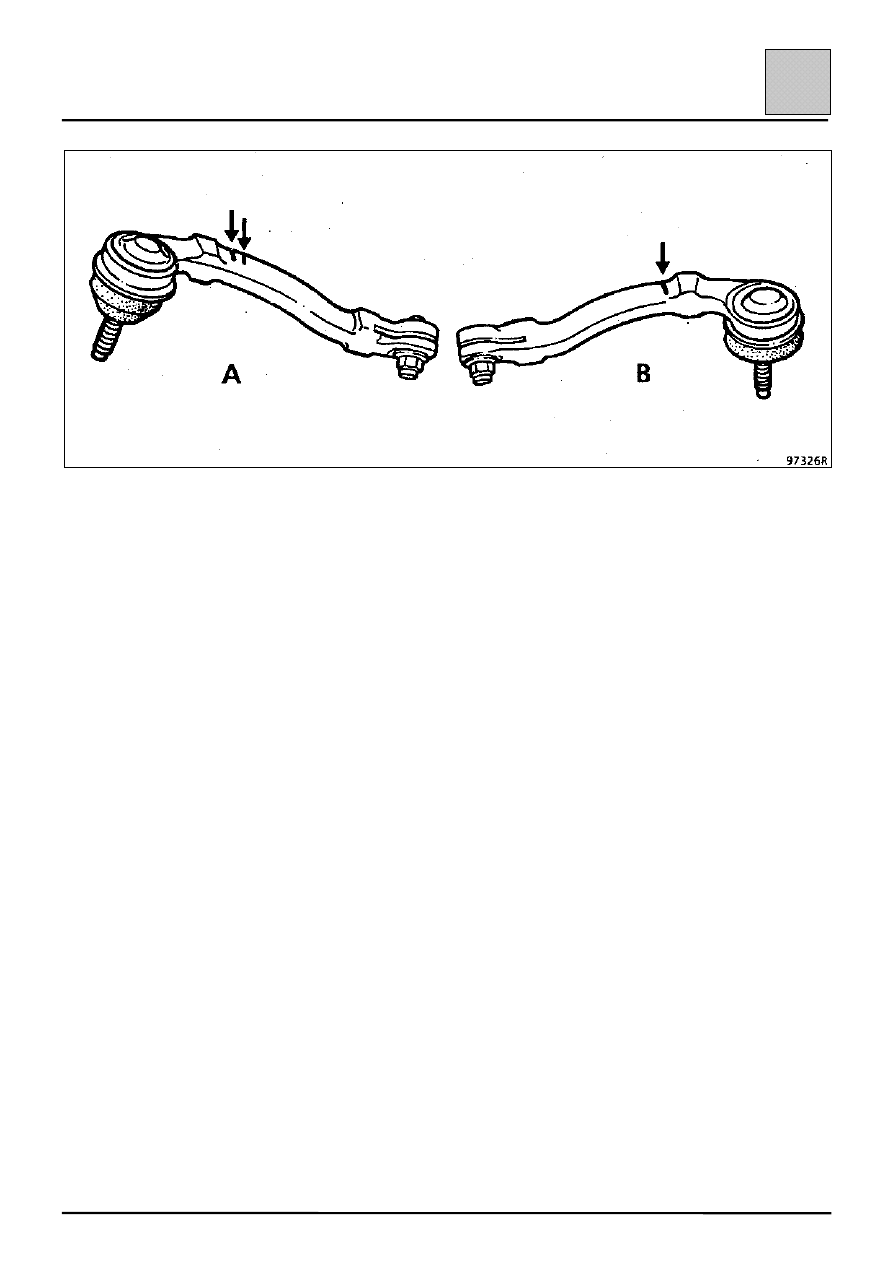

А Наконечник рулевой тяги (две отлитые метки)
В Наконечник рулевой тяги (одна отлитая метка)

РУЛЕВОЙ МЕХАНИЗМ

Рулевая колонка

36-13

36

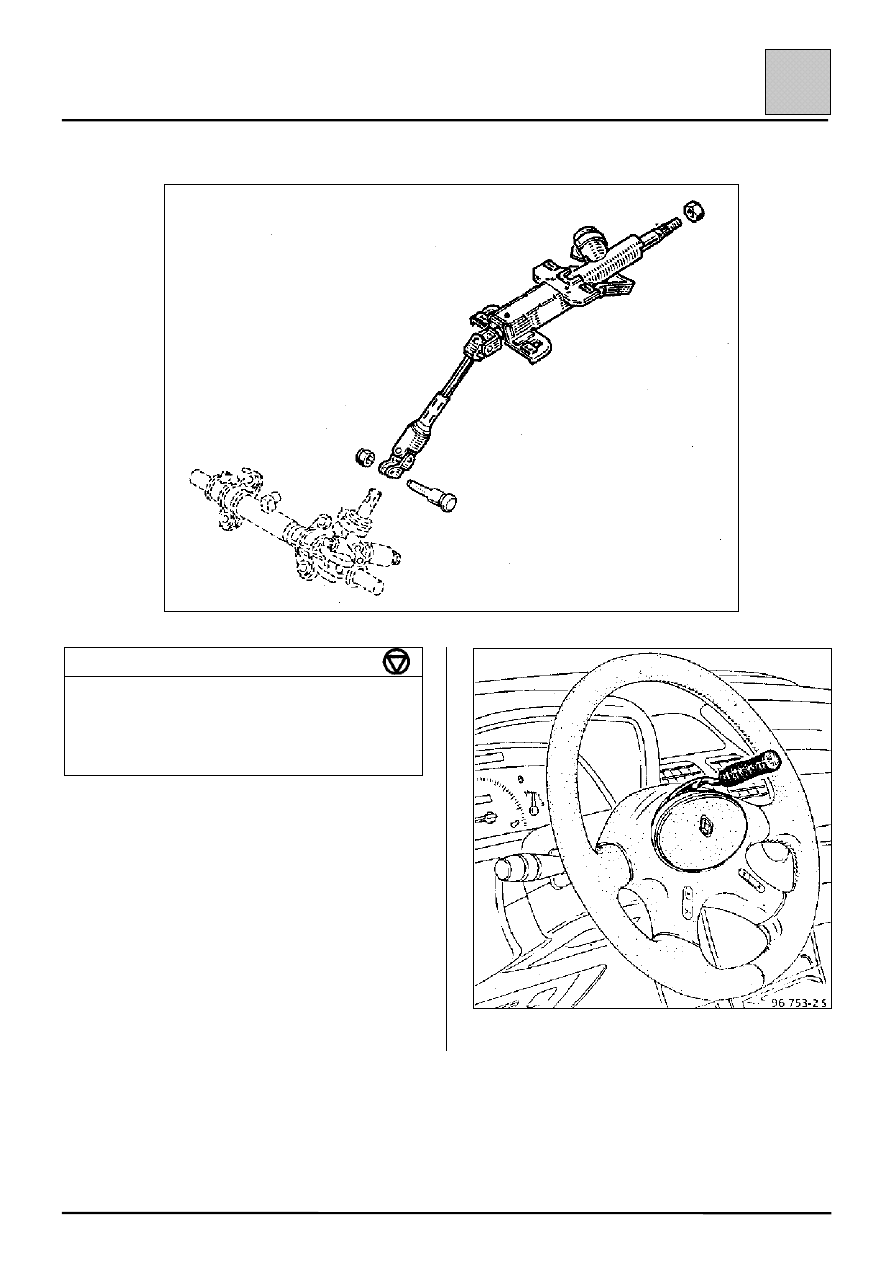

Рулевая колонка поставляется в сборе. Отдельные детали не поставляются.

МОМЕНТЫ ЗАТЯЖКИ (даН

⋅⋅⋅⋅м)

Гайка крепления рулевого колеса

4,5

Болт клеммного соединения крепления
вилки карданного шарнира рулевого
вала

2,5

Гайки крепления рулевой колонки

1,5

СНЯТИЕ

Отсоедините провода от выводов аккумуляторной
батареи.

Установите колеса в положение прямолинейного
движения.

Снимите рулевое колесо в следующем порядке.

При отсутствии подушки безопасности

Освободите узел выключателя звукового сигнала
от рулевого колеса, используя приспособление
типа FACOM D 115.

РУЛЕВОЙ МЕХАНИЗМ

Рулевая колонка

36-14

36

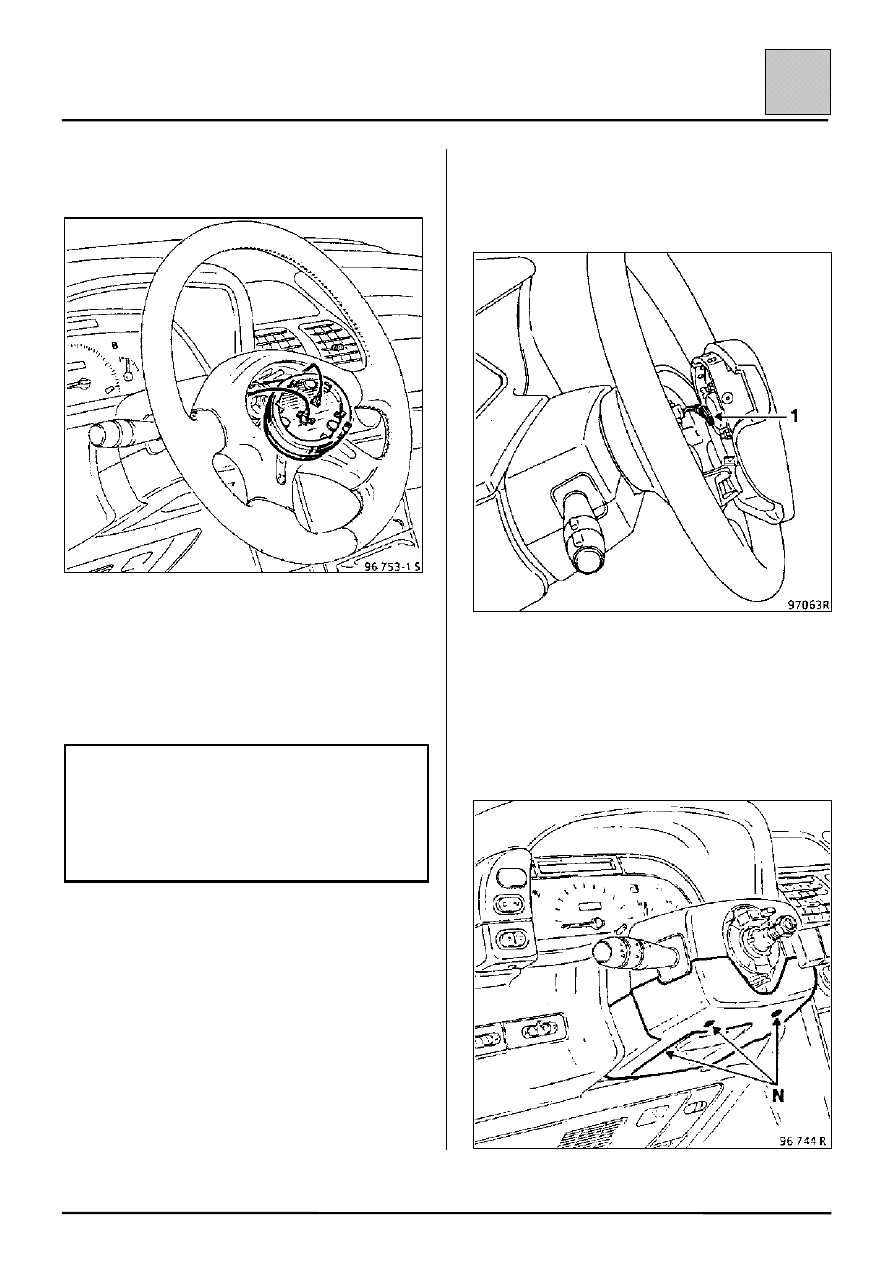

Отсоедините и снимите выключатель звукового
сигнала.

Снимите:
– гайку крепления рулевого колеса,
– рулевое колесо.

При наличии подушки безопасности

ВНИМАНИЕ: пиротехнические системы
(подушки безопасности и преднатяжители)
должны находится вдали от источников
тепла и открытого огня, которые могут стать
причиной их срабатывания. Их снятие и
установку должен производить только
специально обученный персонал.

Снимите:
– подушку безопасности, которая закреплена

двумя болтами под рулевым колесом,
отсоедините ее разъем (1) (белый),

– разъем системы круиз-контроля (если

автомобиль оснащен этой системой),

– гайку крепления рулевого колеса (при

установке замените ее новой),

– рулевое колесо,
– облицовочный кожух под рулевым колесом

(три болта N),
