Renault Laguna. Руководство - часть 76

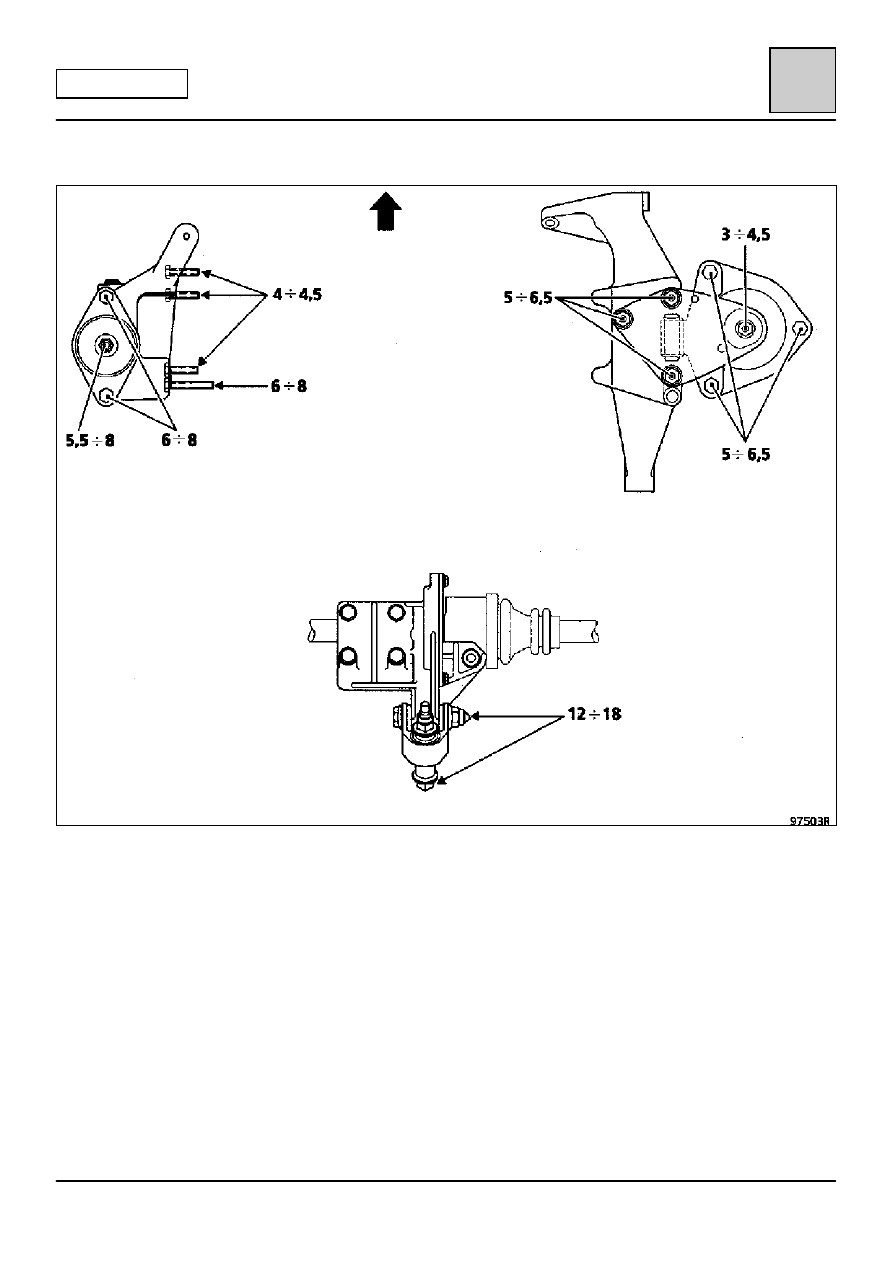

ПОДВЕСКА ДВИГАТЕЛЯ Маятниковая подвеска 19-13 19 ДВИГАТЕЛЬ Z МОМЕНТЫ ЗАТЯЖКИ (даН м) ПЕРЕД ВЫХЛОПНАЯ СИСТЕМА Общие сведения 19-14 19 СФЕРИЧЕСКОЕ КРЕПЛЕНИЕ ПРИЕМНЫХ ТРУБ Шпильки (1) фланца выпускного коллектора Герметичность обеспечивается фрикционным ДВИГАТЕЛИ F3P–F3R ДВИГАТЕЛЬ Z7X ВАЖНАЯ ИНФОРМАЦИЯ: – Герметичность на участке от поверхности сопряжения выпускного коллектора с – Все снятые уплотнения должны в обязательном порядке ЗАМЕНЯТЬСЯ на – При снятии и установке катализатора оберегайте его от ударных механических ОСОБЕННОСТИ Выхлопная система в автомобиле с двигателем Установленный на отводе центральной Особенности Z7X Наличие отверстия 2 мм для удаления конденсата паров воды. Со временем это отверстие приобретает ВЫХЛОПНАЯ СИСТЕМА Общие сведения 19-15 19 МОМЕНТЫ ЗАТЯЖКИ (даН м) Винты крепления кронштейнов 2 Гайки крепления сферического 2 Гайки крепления фланца на входе 2,2 Гайки крепления хомута на участке 2 Гайка крепления муфты, поставляемой 2,5 Гайки крепления коллектора 3,5 Двигатели F3P–F3R Смещение резинометаллического шарнира подвески переднего глушителя ограничивается фиксатором на скобе подвески. Этот резинометаллический шарнир ограничивает поперечный ход труб выхлопной системы и предотвращает возможные соприкосновения ее элементов с днищем. При ремонте удостоверьтесь в наличии и креплении шарнира. ВАЖНАЯ ИНФОРМАЦИЯ: во время ремонта, выполняемого под автомобилем, проверьте наличие и крепление всех теплоизолирующих экранов выхлопной системы. ВЫХЛОПНАЯ СИСТЕМА Передний глушитель и катализатор 19-16 19 СНЯТИЕ И УСТАНОВКА Несмотря на то, что катализатор и передний ДЕТАЛИ, УСТАНАВЛИВАЕМЫЕ ПРИ ПОСЛЕПРОДАЖНОМ РЕМОНТЕ При замене какого-либо из указанных элементов Для этого нужно обязательно сделать ремонта, была правильно установлена. СНЯТИЕ ВЫХЛОПНОЙ СИСТЕМЫ Отсоедините фланец на впуске катализатора. Попросите поддержать катализатор и снимите Положите выхлопную систему на пол.
