Рено Кангу. Руководство - часть 252

 ДВИГАТЕЛЬ D7F 710 - 35 контактов





 МНОГОТОЧЕЧНЫЙ ВПРЫСК

 СИСТЕМА ВПРЫСКА









 ОГЛАВЛЕНИЕ



 Стр.





Предварительные сведения ...............................................................................75
Карточка XR25 .....................................................................................................80
Интерпретация барграфов XR25 ........................................................................83
Контроль состояний и параметров ...................................................................103
Интерпретация состояний и параметров .........................................................109
Жалобы клиентов ..............................................................................................128
Алгоритмы поиска неисправностей ..................................................................129
Помощь ..............................................................................................................134
Контроль соответствия......................................................................................135



JSA051.0

17-75

СИСТЕМА ВПРЫСКА

Диагностика - Предварительные сведения

17

 УСТАНОВЛЕНИЕ ДИАЛОГА МЕЖДУ ПРИБОРОМ XR25 И КОМПЬЮТЕРОМ

 -

Подключите прибор к диагностическому разъему.

 -

Установите переключатель на S8.

 -

Включите зажигание.

 -

Наберите D13

 9.NJ


ИДЕНТИФИКАЦИЯ КОМПЬЮТЕРА

 Идентификация компьютера связана не с чтением диагностического кода, а с прямым
чтением каталожного номера (MPR) компьютера. После установления диалога с
компьютером

 НАБЕРИТЕ G70*

 7700







 XXX







 XXX

 Номер MPR будет выведен на центральный дисплей в виде последовательности из трех
изображений.

 Каждое изображение остается на дисплее примерно две секунды. Вывод повторяется два
раза.


ОЧИСТКА ПАМЯТИ (при включенном зажигании)

 После любого ремонта системы впрыска можно очистить память компьютера, использовав
код G0**.

Двигатель D7F 710

35 контактов

СИСТЕМА ВПРЫСКА

Диагностика - Предварительные сведения

17

JSA051.0

17-76

Двигатель D7F 710

35 контактов

 Если информация, полученная с помощью прибора XR25, потребует проверки на наличие
обрывов в электрических линиях, подсоедините контактную плату MS 1048.

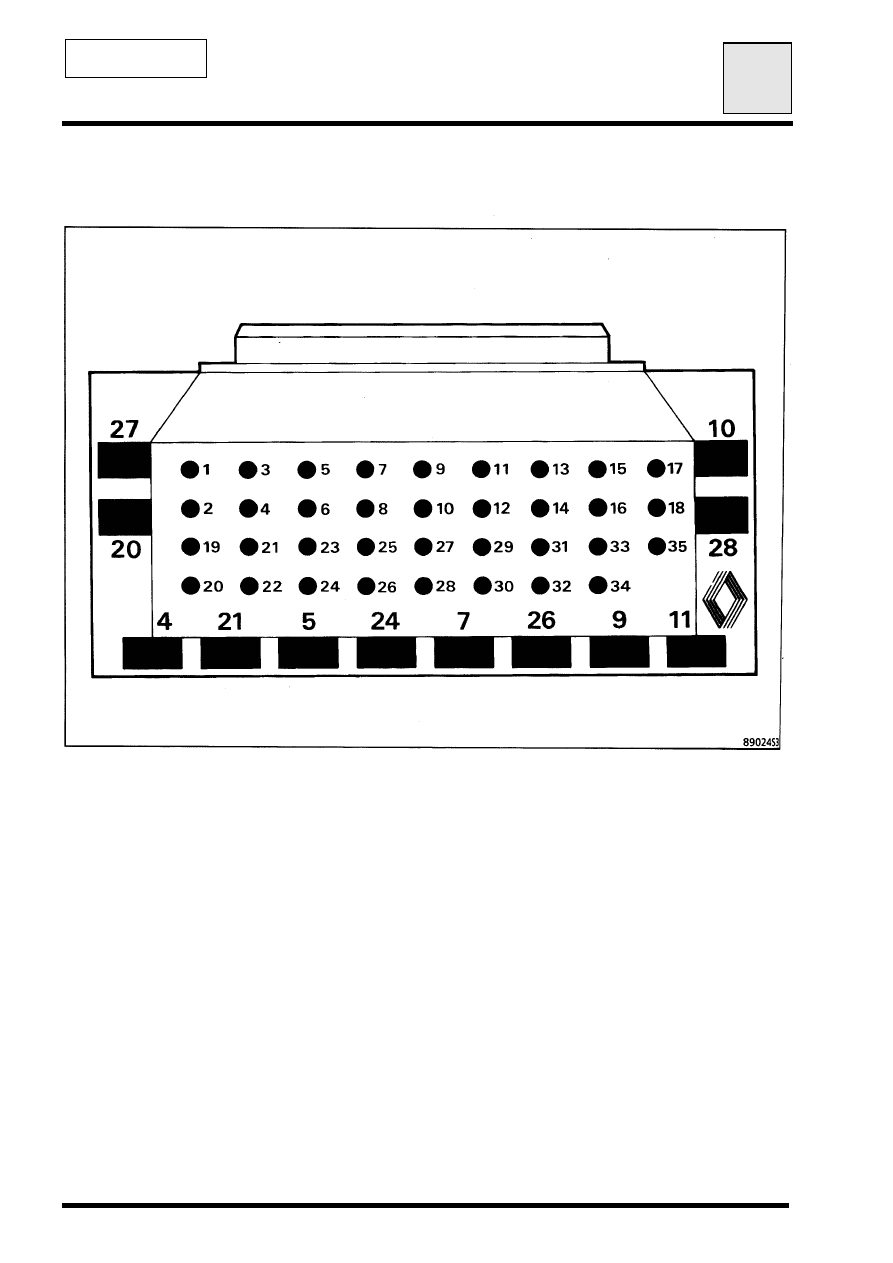

 Контактная плата MS 1048 имеет основание с 35 контактами, на которое нанесена
печатная схема с 35 медными поверхностями, пронумерованными от 1 до 35.

 С помощью электрических схем можно легко определить контакты, соединенные с
элементами, которые предстоит проверить.

 ВНИМАНИЕ:

•  Любой контроль с помощью контактной платы MS 1048 можно проводить только при

отсоединенной аккумуляторной батарее.

•  Контактная плата предназначена только для работы с омметром. Ни в коем случае

нельзя прикладывать к контрольным точками 12 вольт.
