НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Передний бампер

55

55-2

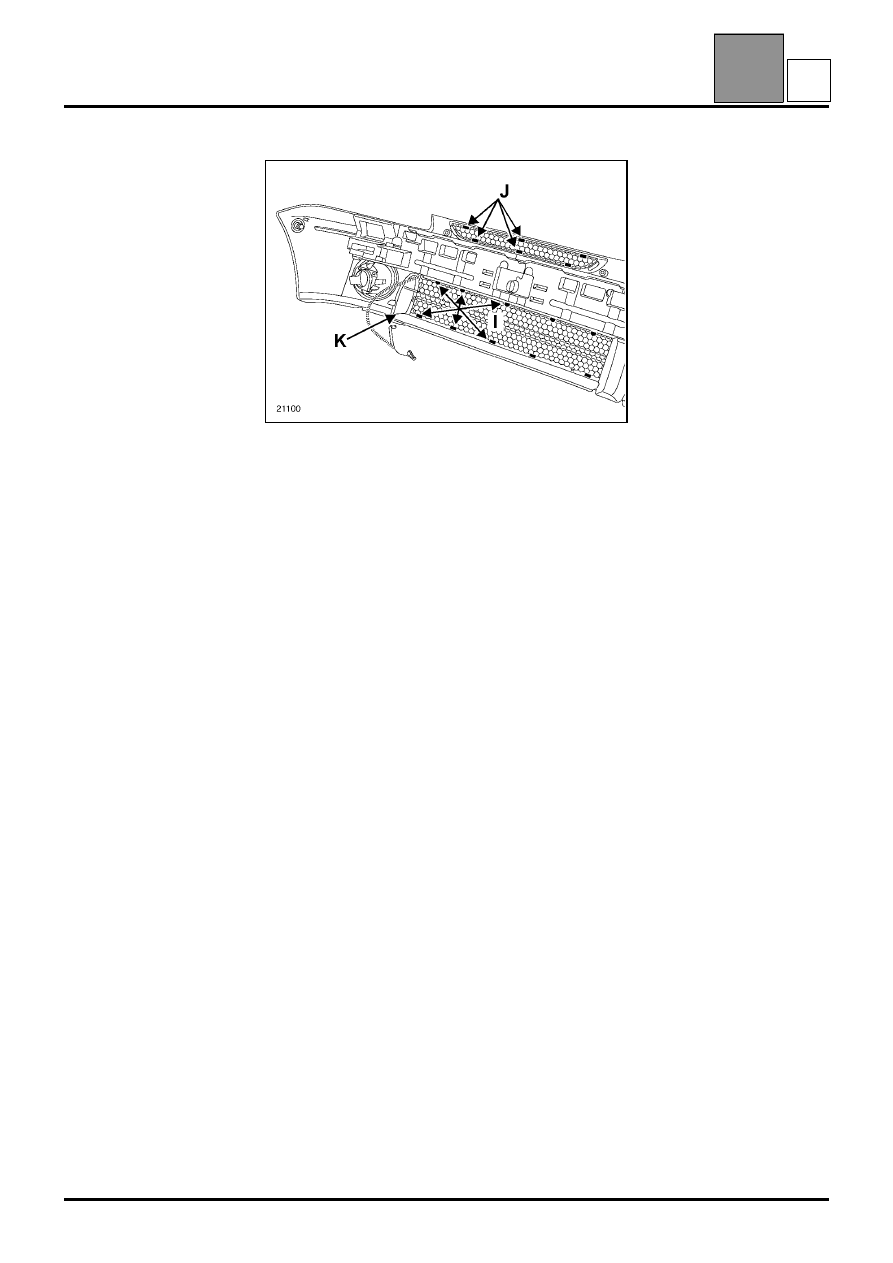

Снимите:
– пружинные держатели (I) и (J), затем снимите

решетки,

– пружинные держатели (K), затем снимите люк

доступа к буксировочной проушине.

A

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Боковые защитные накладки

55

55-3

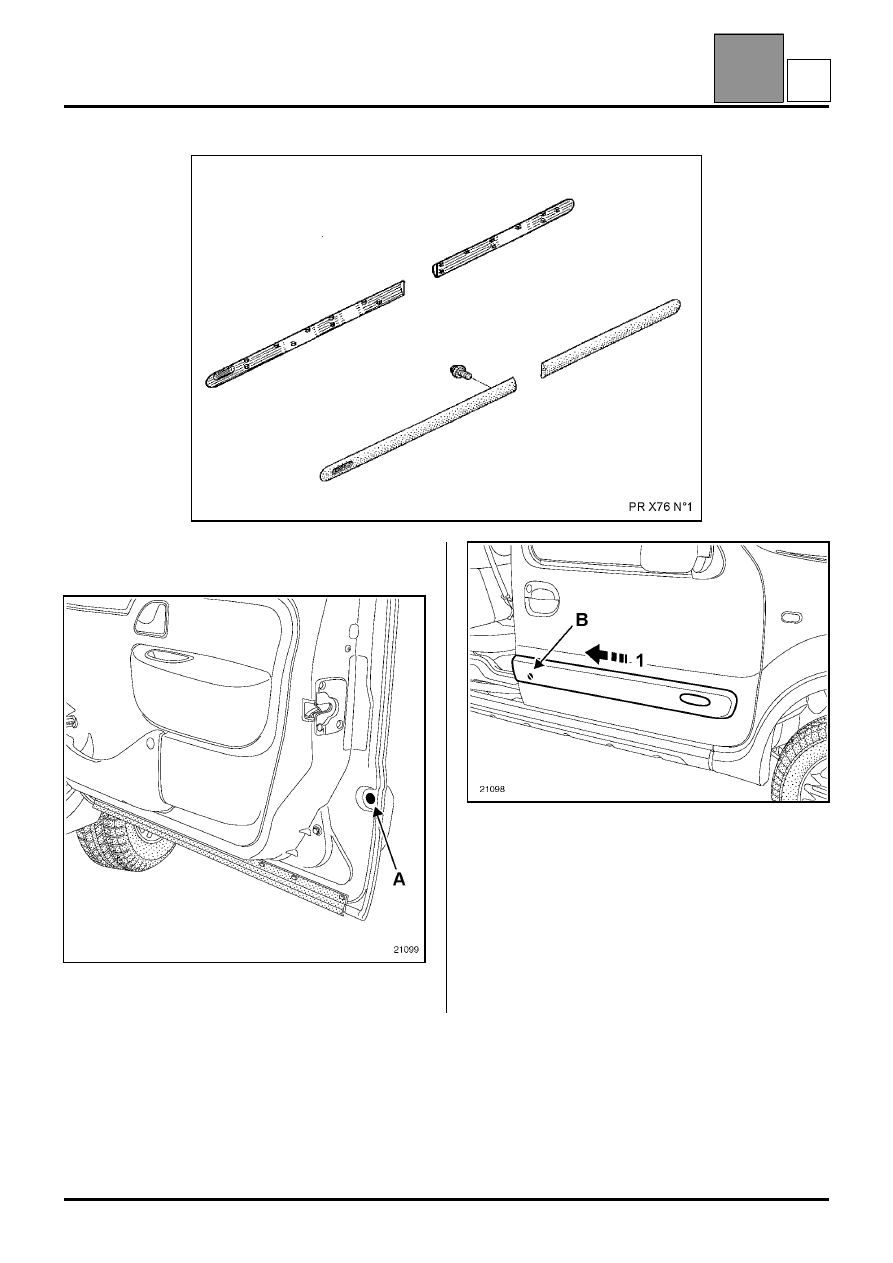

Боковые защитные накладки

СНЯТИЕ ЗАЩИТНОЙ НАКЛАДКИ С ПЕРЕДНЕЙ
ДВЕРИ

Снимите болт (A).

Переместите накладку к задней части
автомобиля (1).

Важное замечание: держатели(B)нельзя снять не
повредив, поэтому необходимо замеять их при
каждом снятиии (например при правке панелей).

B

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Боковые защитные накладки

55

55-4

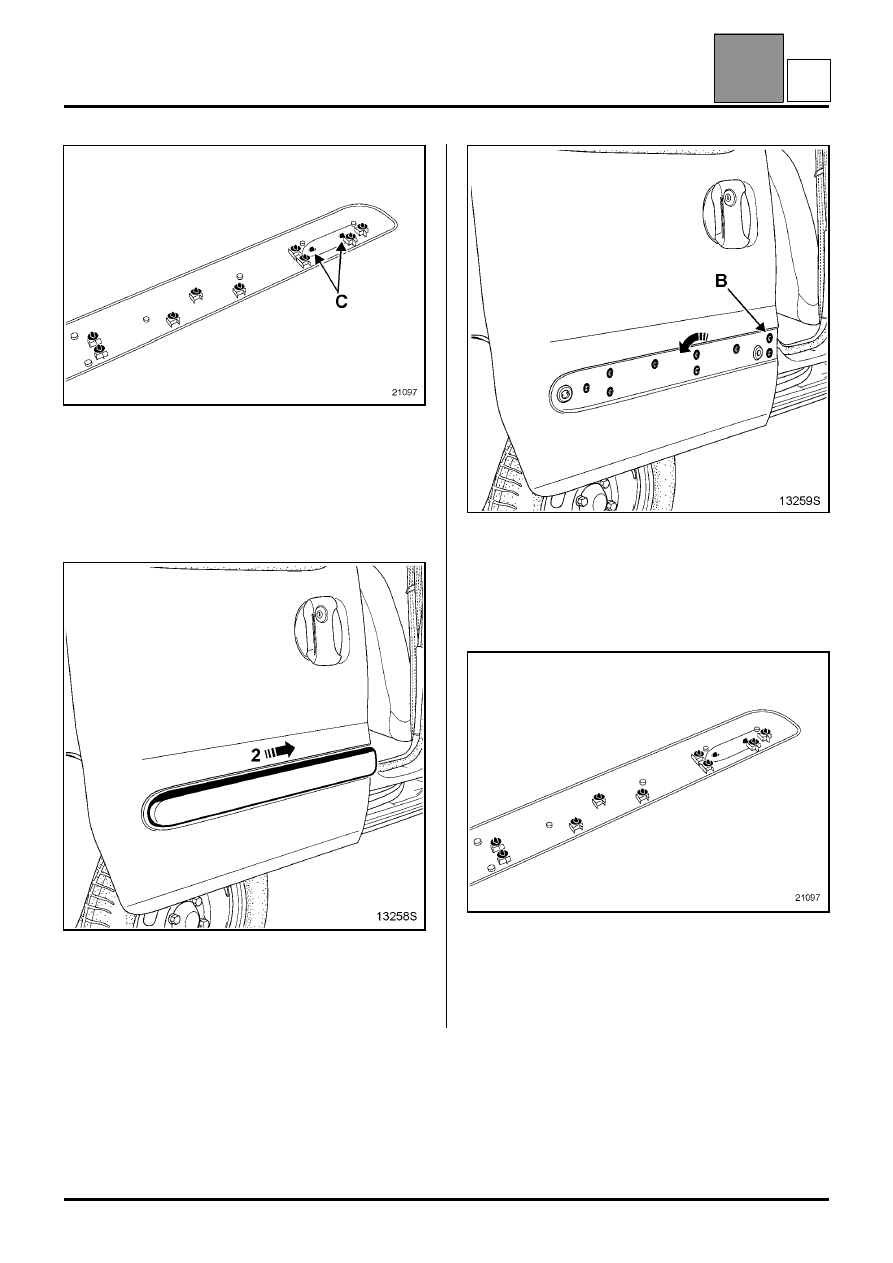

Снимите оба пружинных держателя (C), затем
снимите надпись.

СНЯТИЕ ЗАЩИТНОЙ НАКЛАДКИ ЗАДНЕЙ
ДВЕРИ

Переместите накладку к передку автомобиля (2).

Снимите скобы так, как показано ниже.

ОСОБЕННОСТИ УСТАНОВКИ ЗАЩИТНЫХ
НАКЛАДОК ПЕРЕДНЕЙ И ЗАдНЕЙ ДВРЕЙ

Установите скобы на накладке, а затем
прищелкните накладку к двери.

Примечание: во время установки накладок на
панели могут лежать только держатели.

B

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Защитные накладки передних крыльев

55

55-5

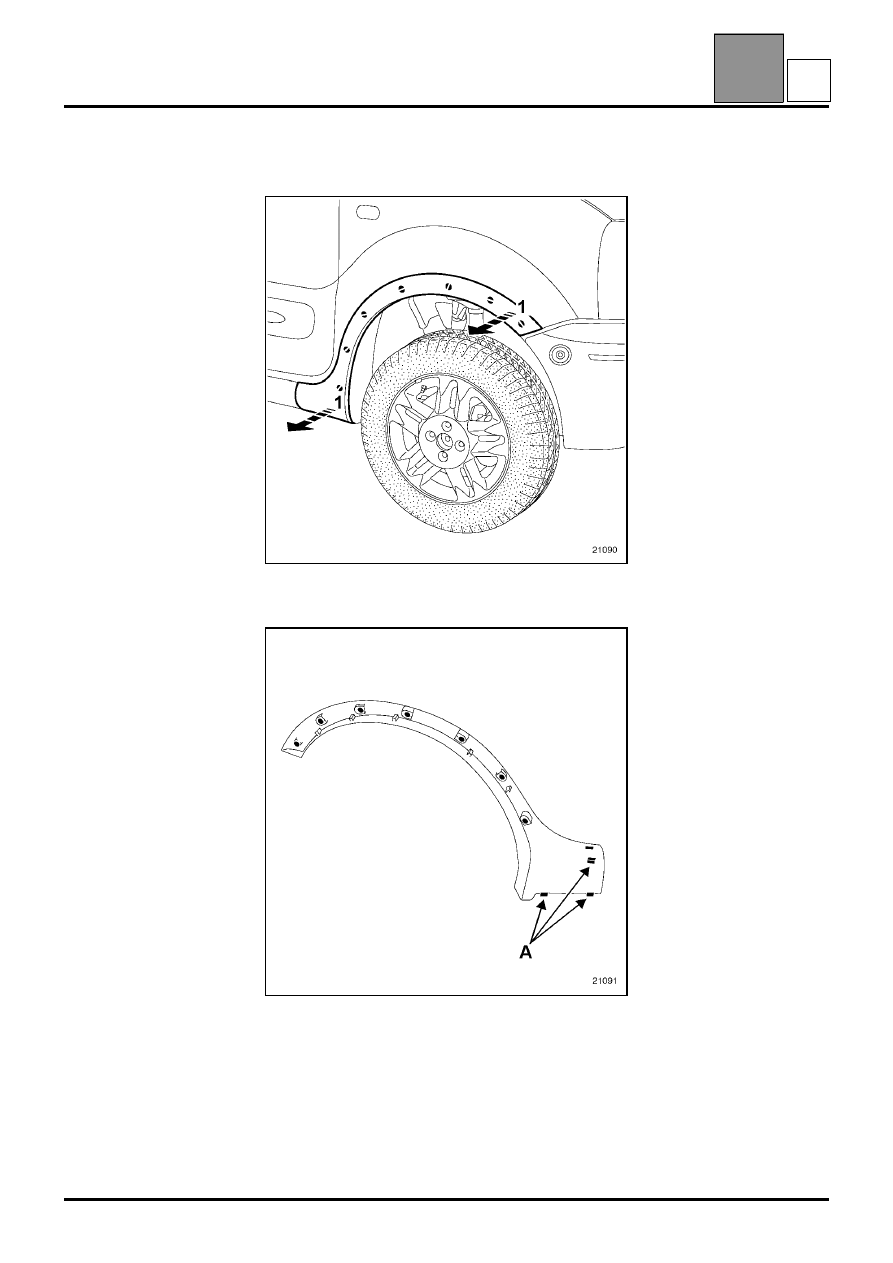

Защитные накладки передних крыльев

СНЯТИЕ

Отсоедините накладку в ее верхней части (1).

Снимите три пружинные держатели (A), затем
снимите расширитель.

C
