31A

-

26

ELEMENTOS PORTADORES DELANTEROS

Barra estabilizadora delantera: Extracción - Reposición

TODOS LOS CAMINOS

31A

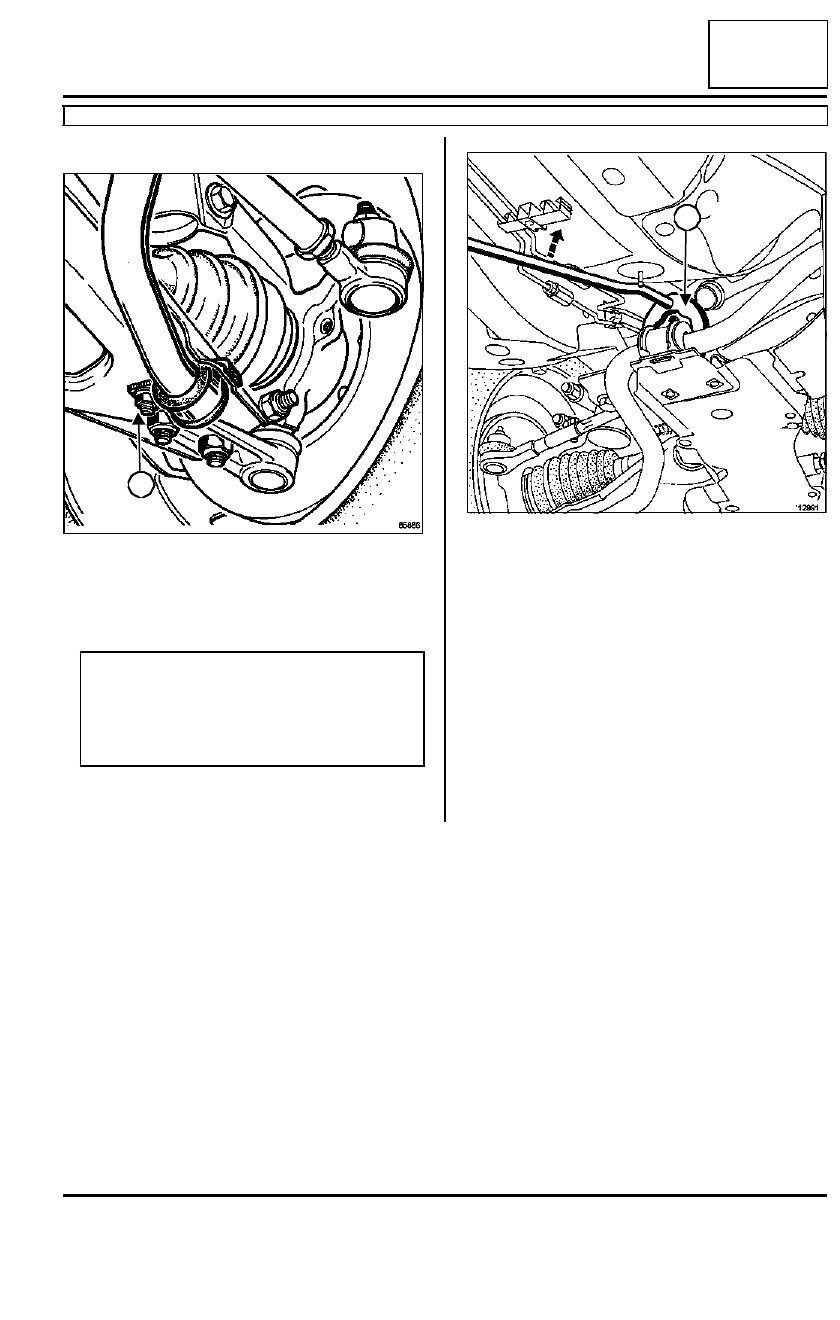

REPOSICIÓN

Colocar:

- los silentblocs en los brazos inferiores,

- el apoyo (2) en los brazos inferiores.

Colocar los tornillos de los apoyos centrales me-
diante el útil (Sus. 1414-01)(3).

Colocar:

- los dos refuerzos de la cuna,

- los tornillos inferiores de la bajada del escape.

Apretar a los pares:

- el bulón del apoyo central (3 daN.m),

- el  bulón del apoyo en el brazo inferior (3,5

daN.m),

- el tornillo de fijación de los tirantes de carroce-

ría (2,1 daN.m).

Posición de bloqueo de los apoyos: EN VACÍO.

85886

Nota:

En cualquier intervención en la barra estabiliza-
dora de estos vehículos,  sólo los cojinetes del
brazo (2) deben untarse de grasa MOLYKOTE
33 MÉDIUM.

2

12991

3

31A

-

27

ELEMENTOS PORTADORES DELANTEROS

Cuna del tren delantero: Extracción - Reposición

CAMINO NORMAL o TODOS LOS CAMINOS

31A

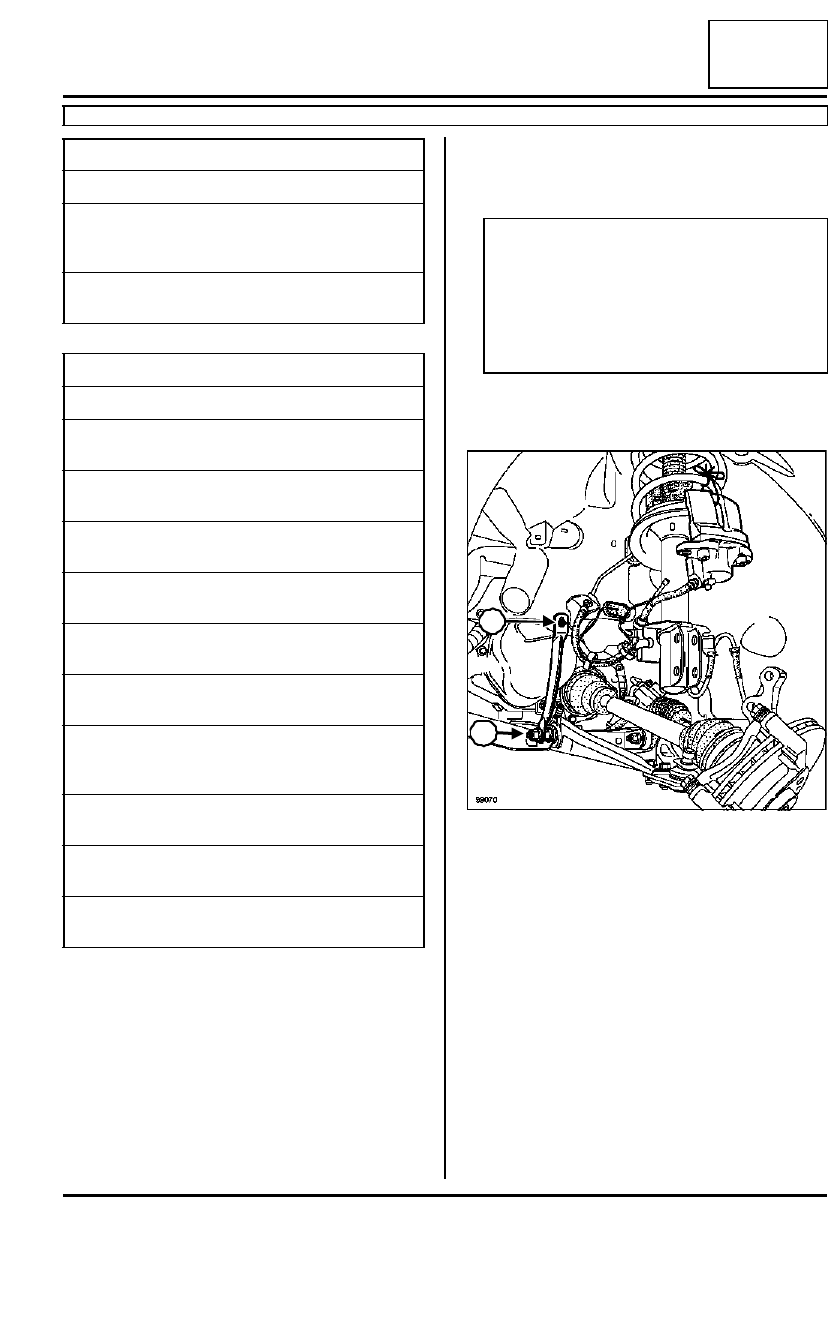

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- el protector bajo el motor,

- las ruedas,

- las tuercas de fijación de las transmisiones,

- los estribos de freno y sujetarlos a la carrocería,

- el tornillo de fijación de los captadores de antiblo-

queo de rueda,

- los guardabarros,

- las rótulas de dirección mediante el útil (Tav. 476),

- los bulones del pie del amortiguador,

- los tirantes acústicos (1).

Utillaje especializado indispensable

Tav. 476

Extractor de rótula

Mot. 1390

Soporte para extrac-
ción - reposición del
grupo motopropulsor

Tav. 1233-01

Utillaje para intervenir
en la cuna-tren

Pares de apriete

m

tornillo de la columneta

4 daN.m

bulón del pie del amorti-
guador

18 daN.m

tornillo de la bieleta de
recuperación de par

11 daN.m

tornillo de fijación de
rueda

10,5 daN.m

tuerca de rótula de
dirección

3,7 daN.m

tornillo de fijación delan-
tera de la cuna

6,2 daN.m

tornillo de fijación tra-
sera de la cuna

10,2 daN.m

tornillo de fijación de la
cremallera de dirección
sobre la cuna

3,7 daN.m

tornillo de fijación del
tirante acústico

2,1 daN.m

tornillo de fijación de
tirante de carrocería

2,1 daN.m

tuerca de fijación del
tirante acústico

6,2 daN.m

IMPORTANTE

- Durante esta operación, amarrar el vehículo al

elevador mediante una correa para evitar que
se desequilibre.

- Para el proceso de colocación de la cinta (ver

02A,  Medio de levantamiento, elevador con
toma bajo casco).

99070

1

1

31A

-

28

ELEMENTOS PORTADORES DELANTEROS

Cuna del tren delantero: Extracción - Reposición

CAMINO NORMAL o TODOS LOS CAMINOS

31A

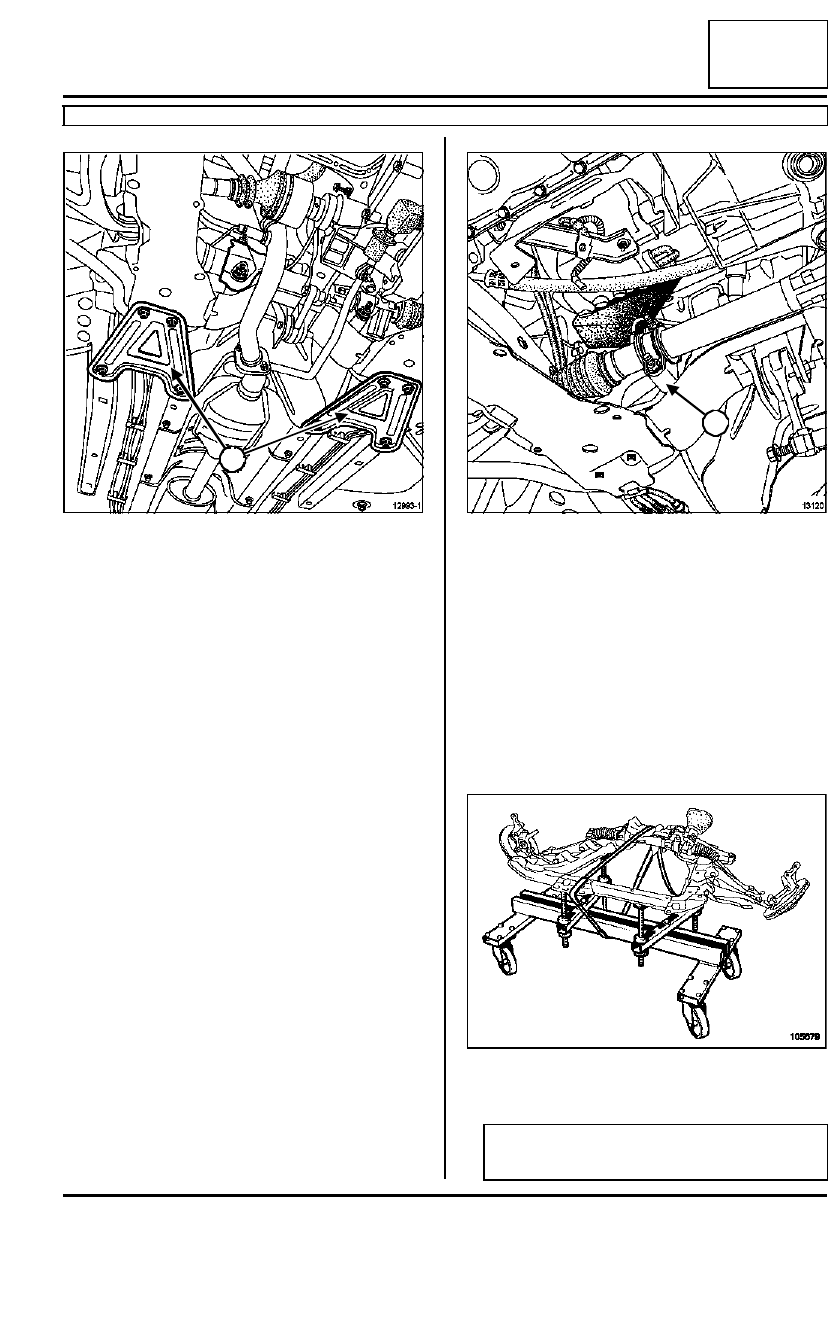

Extraer:

- los dos tornillos de fijación de los conductos de di-

rección asistida en la cuna (si es necesario),

- el mando de velocidades retirando los dos bulones

de los extremos de éste.

Para ello, extraer la pantalla térmica del catalizador
por una parte y el fuelle, lado caja de velocidades
por otra parte.

- la bieleta de recuperación de par,

- la pantalla térmica situada encima de la caja de di-

rección,

- los dos tirantes de carrocería (2).

Quitar los tornillos de fijación de los apoyos (3) de la
cremallera de dirección sobre la cuna.

Sujetar la cremallera de dirección en la bajada del
escape.

Colocar el útil (Mot. 1390) bajo la cuna.

Reglar los patines para asegurar una buena estabi-
lidad de la cuna en el útil.

Bajar el elevador hasta que haga contacto el útil con
la cuna.

Quitar los cuatro tornillos de fijación de la cuna.

12993-1

2

13120

105679

IMPORTANTE

Amarrar la cuna al útil (Mot. 1390).

3

31A

-

29

ELEMENTOS PORTADORES DELANTEROS

Cuna del tren delantero: Extracción - Reposición

CAMINO NORMAL o TODOS LOS CAMINOS

31A

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Apretar a los pares:

- el tornillo de la columneta (4 daN.m),

- el bulón del pie del amortiguador (18 daN.m),

- el  tornillo de la bieleta de recuperación de par

(11 daN.m),

- el tornillo de fijación de rueda (10,5 daN.m),

- la tuerca de rótula de dirección (3,7 daN.m),

- el  tornillo de fijación delantera de la cuna (6,2

daN.m),

- el tornillo de fijación trasera de la cuna (10,2

daN.m),

- el tornillo de fijación de la cremallera de direc-

ción sobre la cuna (3,7 daN.m),

- el  tornillo de fijación del tirante acústico (2,1

daN.m),

- el tornillo de fijación de tirante de carrocería (2,

1 daN.m),

- la  tuerca de fijación del tirante acústico (6,2

daN.m).

Colocar correctamente las pantallas térmicas.

Poner los tornillos de fijación de los estribos de freno
con LOCTITE FRENBLOC y apretarlos a los pares.

Sustituir imperativamente los tornillos de fijación de
la cuna del tren.

Nota:

El alineamiento de la cuna con la carrocería se
verá facilitado colocando dos varillas roscadas
(Tav. 1233-01).

ATENCIÓN

Sustituir imperativamente cualquier pantalla tér-
mica deteriorada.

IMPORTANTE

Pisar varias veces el pedal de freno para poner
en contacto los pistones, las pastillas y los dis-
cos de freno.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A, Batería, Batería: extracción -
reposición).
