17A

-

2

ENCENDIDO

Bobinas: Extracción - Reposición

D7F, y 726 o 764 o 766 – K7J, y 700 o 701

17A

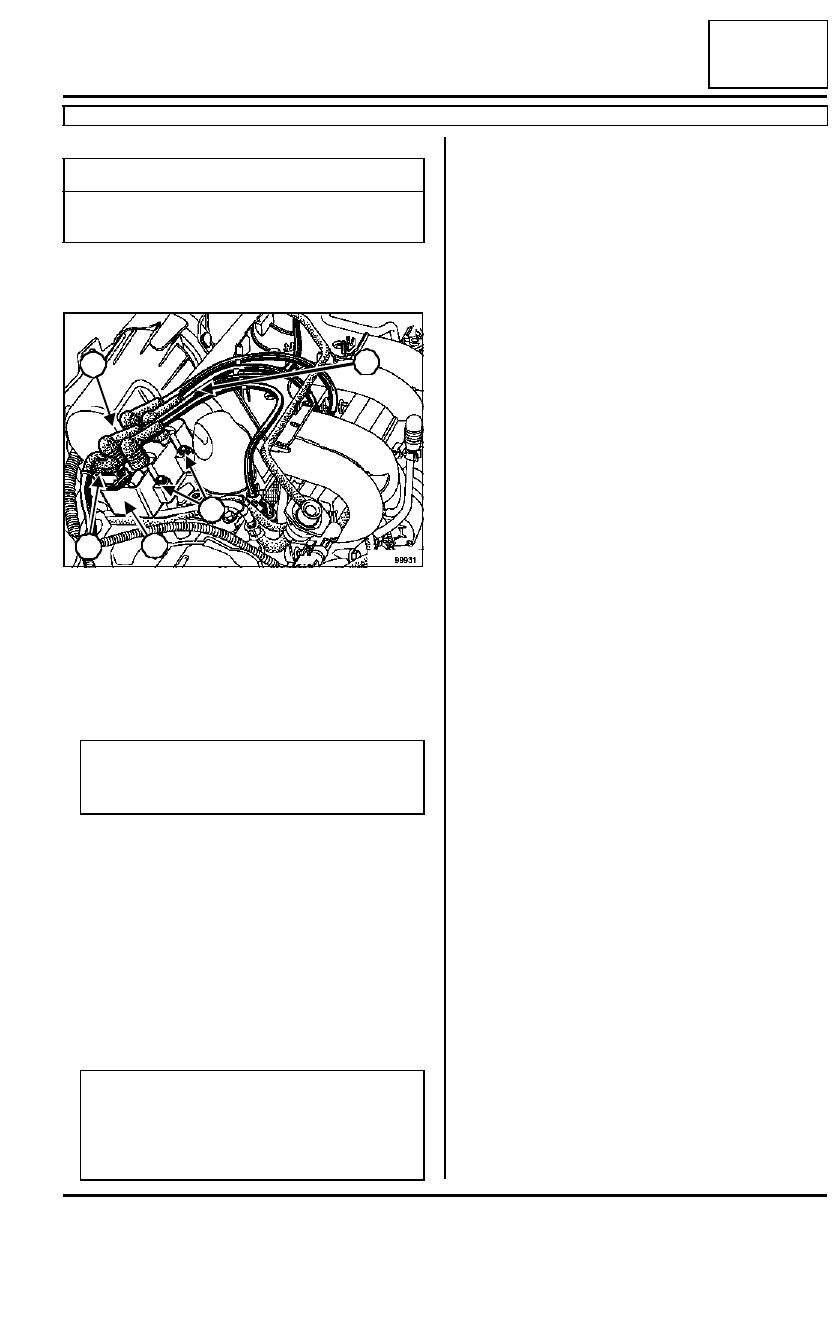

EXTRACCIÓN

Desconectar:

- la batería empezando por el borne negativo,

- los cables de las bujías de encendido de la bobina

de encendido (1),

- el conector de la bobina de encendido (2).

Extraer:

- los tres tornillos de fijación (3) de la bobina de en-

cendido,

- la bobina de encendido (4).

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Apretar al par los tres tornillos de fijación de la bo-
bina de encendido (1,5 daN.m).

Pares de apriete

m

tornillos de fijación de la
bobina de encendido

1,5 daN.m

99931

ATENCIÓN

Sustituir imperativamente cualquier cable de
bujía o conector deteriorados.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - reposi-
ción).

1

2

3

3

4

17A

-

3

ENCENDIDO

Bobinas: Extracción - Reposición

D4F, y 730

17A

Conector eléctrico

La vía D está orientada hacia la parte delantera del ve-
hículo.

Los cables de alta tensión son indisociables de la bobi-
na.

Controles en los bornes de la bobina

Resistencia del secundario (incluidos los cables de
alta tensión):

- cables 1 y 4: 9,8

±±±±

 0,5 k

Ω

- cables 2 y 3: 9,8

±±±±

 0,5 k

Ω

Resistencia entre B y C: 0

±±±±

 0,02

Ω

Longitud de los cables de alta tensión

Cilindro n˚1: 555 mm

Cilindro n˚2: 510 mm

Cilindro n˚3: 510 mm

Cilindro n˚4: 510 mm

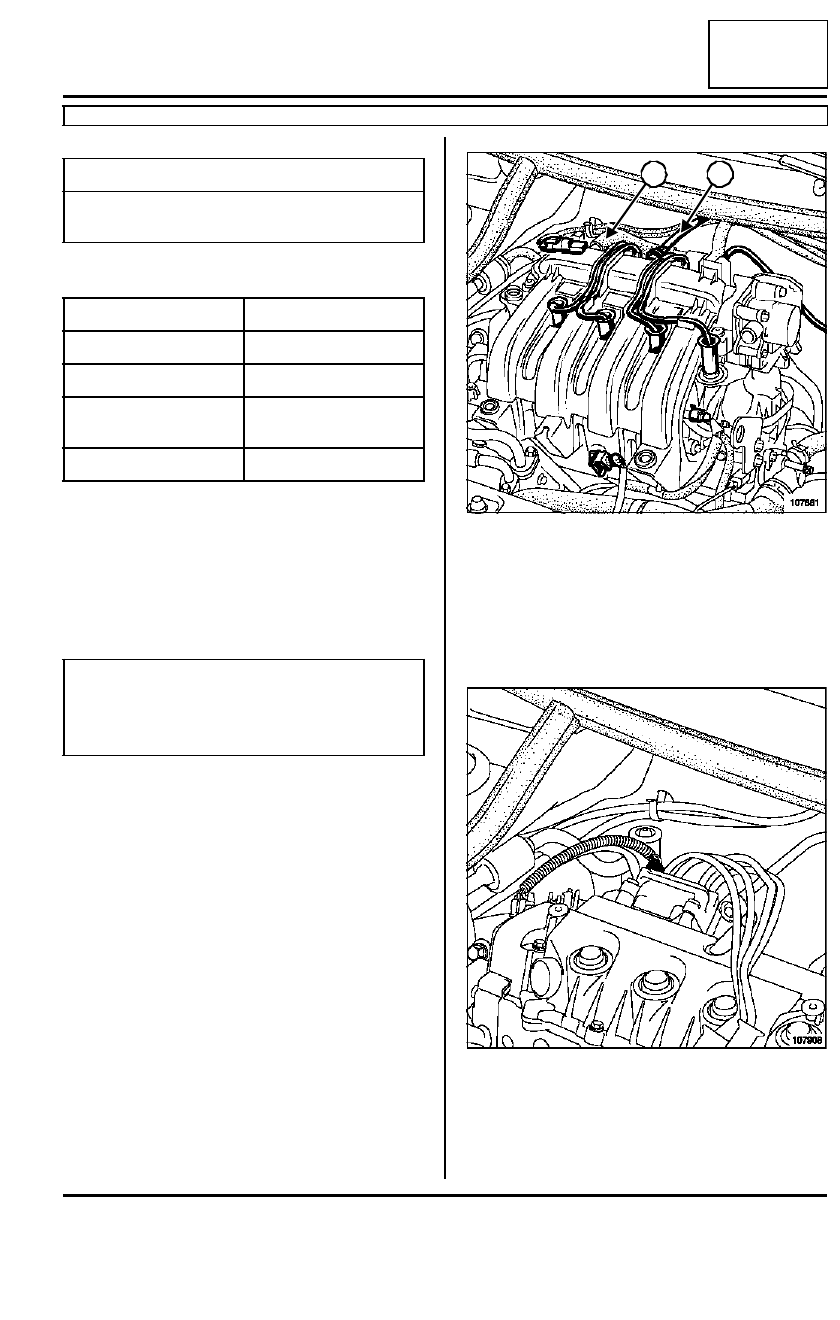

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Extraer la carcasa del filtro de aire.

Desconectar:

- el tubo de recirculación de los vapores de aceite

(1),

- el tubo de asistencia de frenado (2),

- los cables de las bujías tirando de los prolongado-

res.

Desconectar el conector de la bobina.

Pares de apriete

m

tornillos de fijación de la
bobina de encendido

7 N.m

Bornes

Designación

A

Mando cilindro 2 y 3

B

Alimentación + 12 V

C

Unión interna bobina
con B

D

Mando cilindro 1 y 4

Nota:

Los cables de alta tensión son indisociables de la
bobina, el control del enrollador secundario incluye
los cables de alta tensión.

107881

107908

2

1

17A

-

4

ENCENDIDO

Bobinas: Extracción - Reposición

D4F, y 730

17A

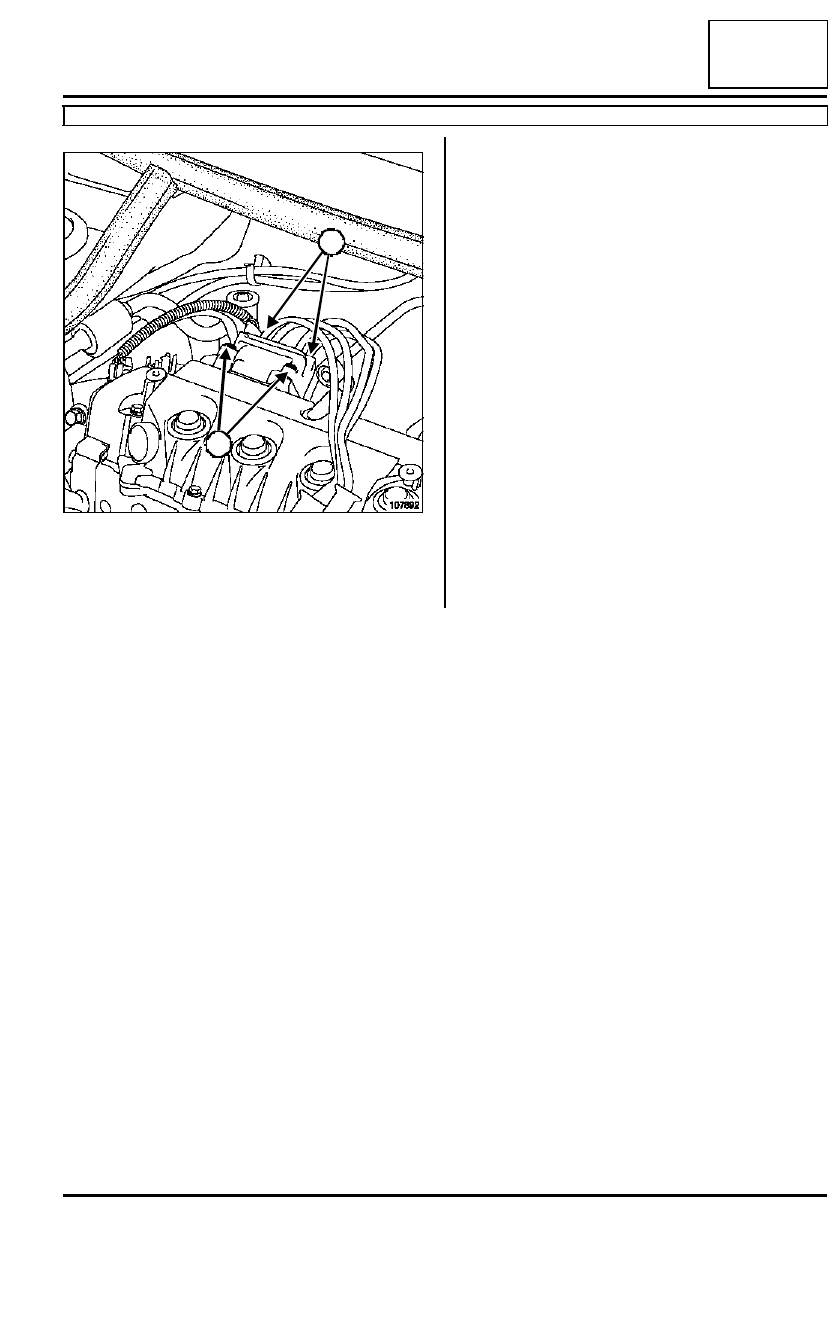

Extraer:

- los tornillos (3) de fijación de la bobina,

- la bobina.

107892

3

3

17A

-

5

ENCENDIDO

Bobinas: Extracción - Reposición

D4F, y 730

17A

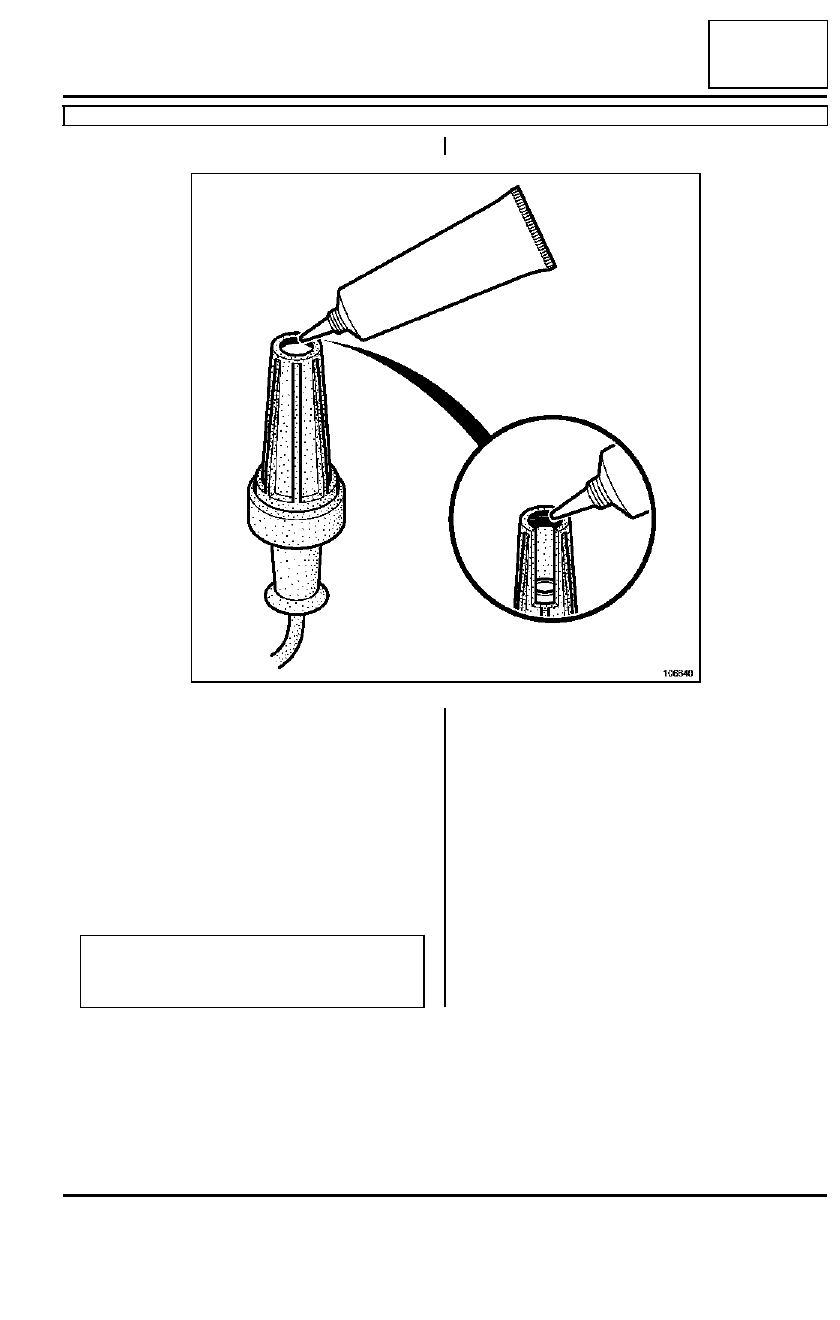

REPOSICIÓN

En la reposición de los cables de bujía, depositar im-
perativamente un cordón de GRASA FLUORADA
(REFERENCIA 82 00 168 855) de un diámetro de 2
mm en el contorno interior de los capuchones de
alta tensión.

Proceder en el orden inverso de la extracción.

Apretar al par los tornillos de fijación de la bobina
de encendido (7 N.m).

Conectar la batería comenzando por el borne positi-
vo.

106640

ATENCIÓN

Efectuar los aprendizajes necesarios (consultar
80A, Batería: Extracción-reposición).
