Renault Kangoo. Manual - parte 182

14A

-

12

ANTICONTAMINACIÓN

Reaspiración de los vapores de aceite

F76, y D7F, y 726 o 764 o 766

14A

II - CONTROL

Para garantizar un correcto funcionamiento del siste-
ma anticontaminación, el circuito de reaspiración de
los vapores de aceite debe ser mantenido limpio y en
buen estado.

14A

-

13

ANTICONTAMINACIÓN

Reaspiración de los vapores de aceite

F76, y F8Q, y 632

14A

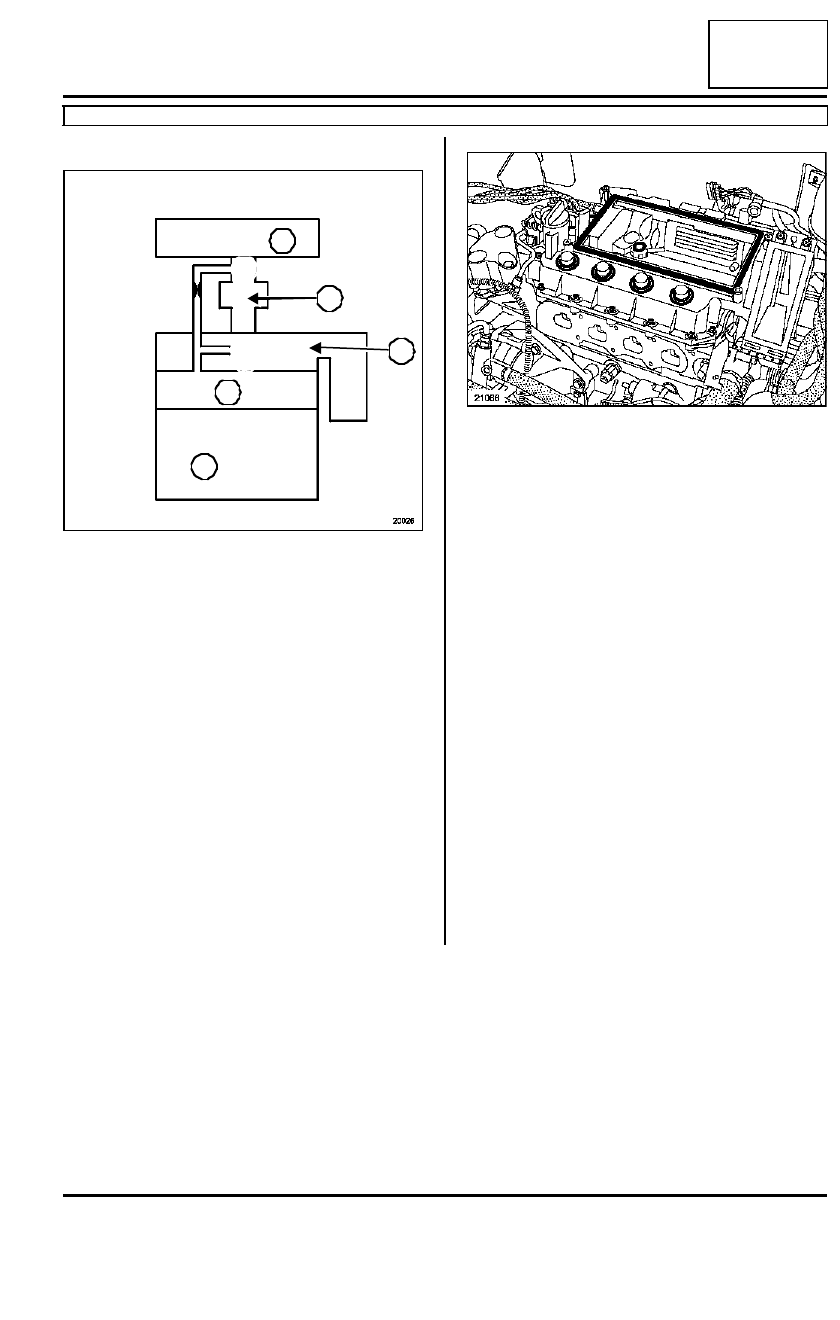

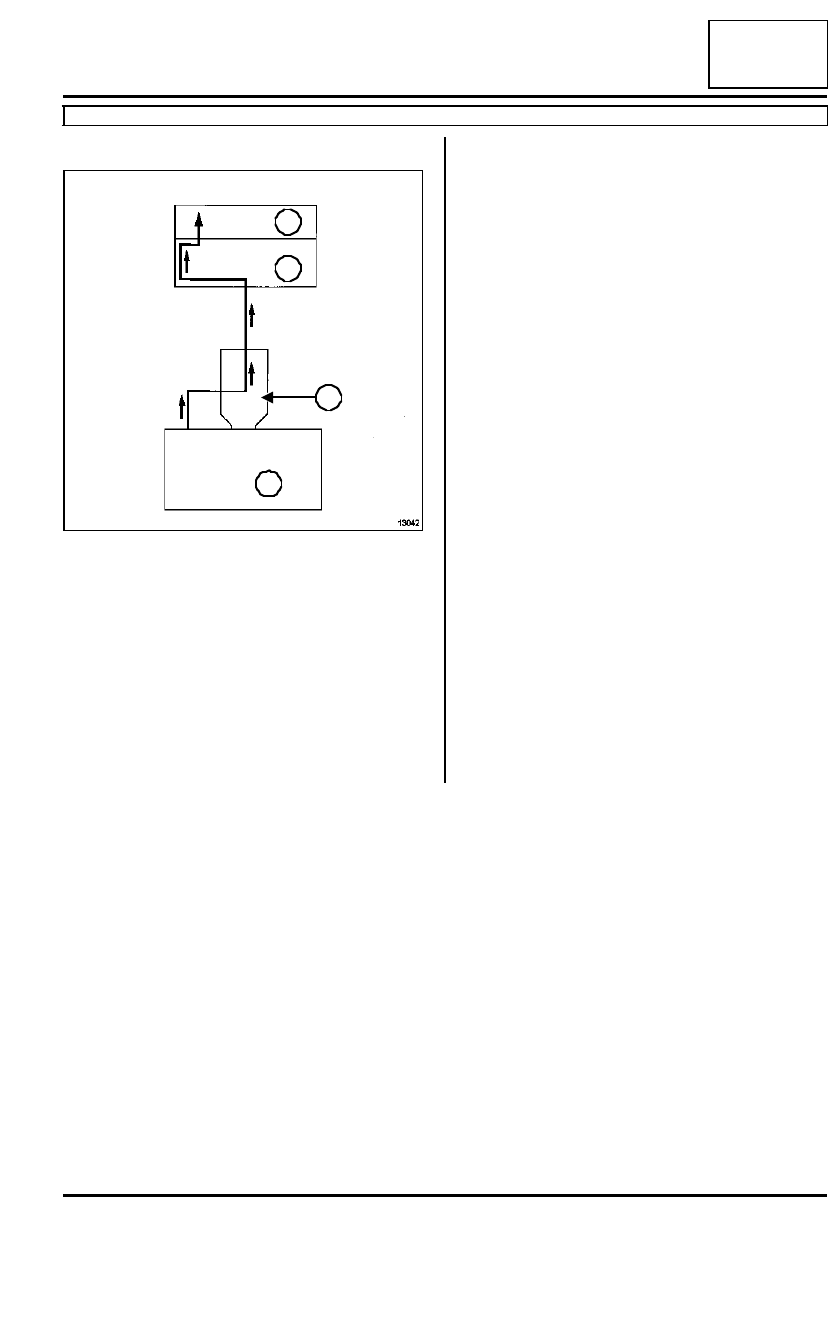

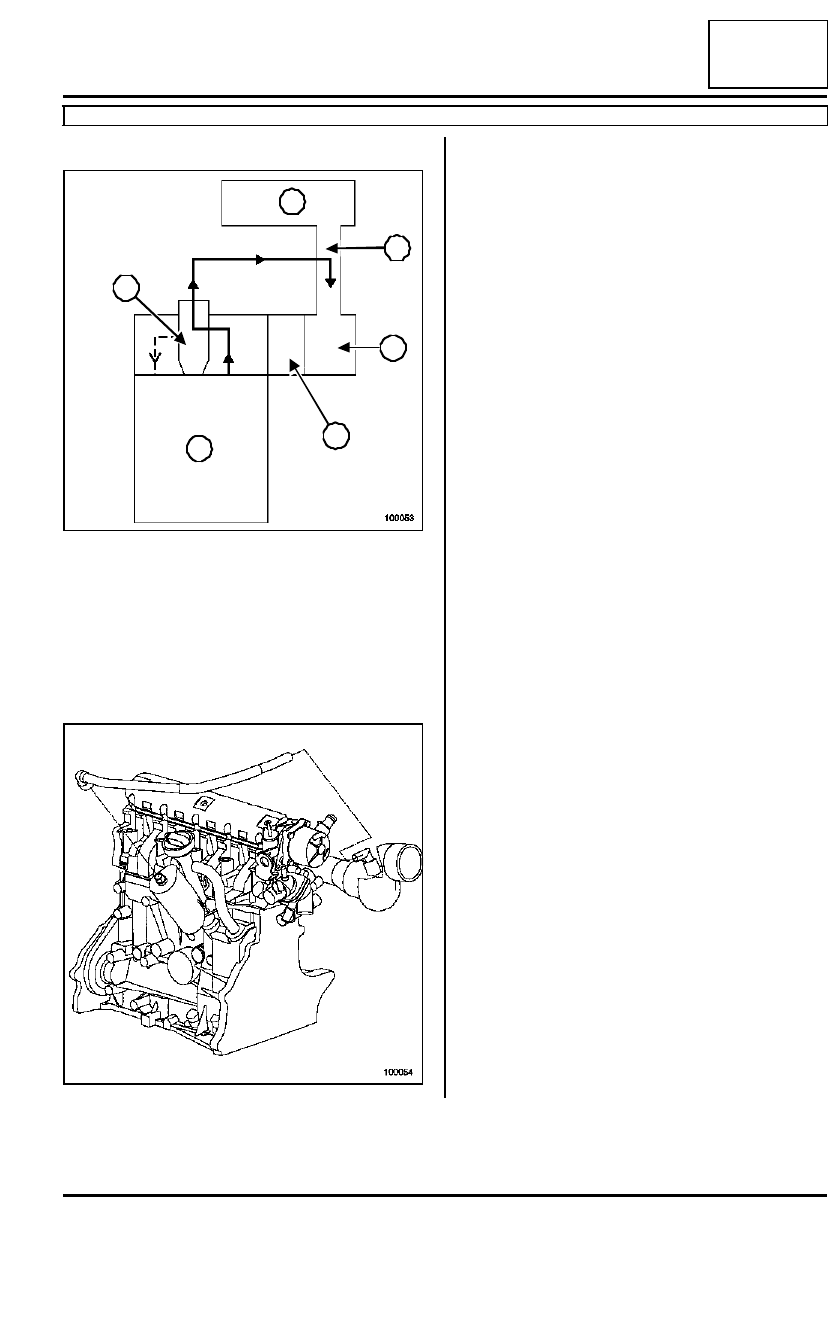

I - PRESENTACIÓN DEL CIRCUITO

II - CONTROL

Para garantizar un correcto funcionamiento del siste-
ma anticontaminación, el circuito de reaspiración de
los vapores de aceite debe ser mantenido limpio y en
buen estado.

13042

(1)

Motor

(2)

Decantador de aceite

(3)

Carcasa del filtro de aire

(4)

Colector de admisión

4

3

2

1

14A

-

14

ANTICONTAMINACIÓN

Reaspiración de los vapores de aceite

F76, y D4F, y 712

14A

I - PRESENTACIÓN DEL CIRCUITO

II - CONTROL

Para garantizar un correcto funcionamiento del siste-
ma anticontaminación, el circuito de reaspiración de
los vapores de aceite debe ser mantenido limpio y en
buen estado.

20026

(1)

Motor

(2)

Tapa de culata

(3)

Compartimiento de aspiración
de aire

(4)

 Caja mariposa

(5)

Repartidor de aire

(6)

Circuito antes de la caja mari-
posa (este circuito se utiliza
para las medias y fuertes car-
gas. Los vapores son reaspira-
dos por la depresión reinante en
la canalización de aire).

(7)

Circuito después de la caja
mariposa (este circuito se uti-
liza para las bajas y fuertes car-
gas.  L o s   v a p o r e s   s o n
reaspirados por un orificio cali-
brado, por la depresión reinante
entre la mariposa y el motor.)

5

7

4

6

3

2

1

21066

14A

-

15

ANTICONTAMINACIÓN

Reaspiración de los vapores de aceite

F76, y F9Q, y 790

14A

I - PRESENTACIÓN DEL CIRCUITO

II - CONTROL

Para garantizar un correcto funcionamiento del siste-
ma anticontaminación, el circuito de reaspiración de
los vapores de aceite debe ser mantenido limpio y en
buen estado.

100053

(1)

Motor

(2)

Decantador de aceite

(3)

Carcasa del filtro de aire

(4)

Conducto de admisión de aire

(5)

Turbocompresor

(6)

Colector de admisión

100054

6

5

4

3

2

1

(1)

Tubo de reaspiración de los
vapores de aceite salida decan-
tador

(2)

Tubo de reaspiración de aceite
salida bloque motor

(3)

Tubo de retorno de aceite del
decantador

(4)

Decantador
