Renault Kangoo. Manual - parte 144

13B

-

56

INYECCIÓN DIÉSEL

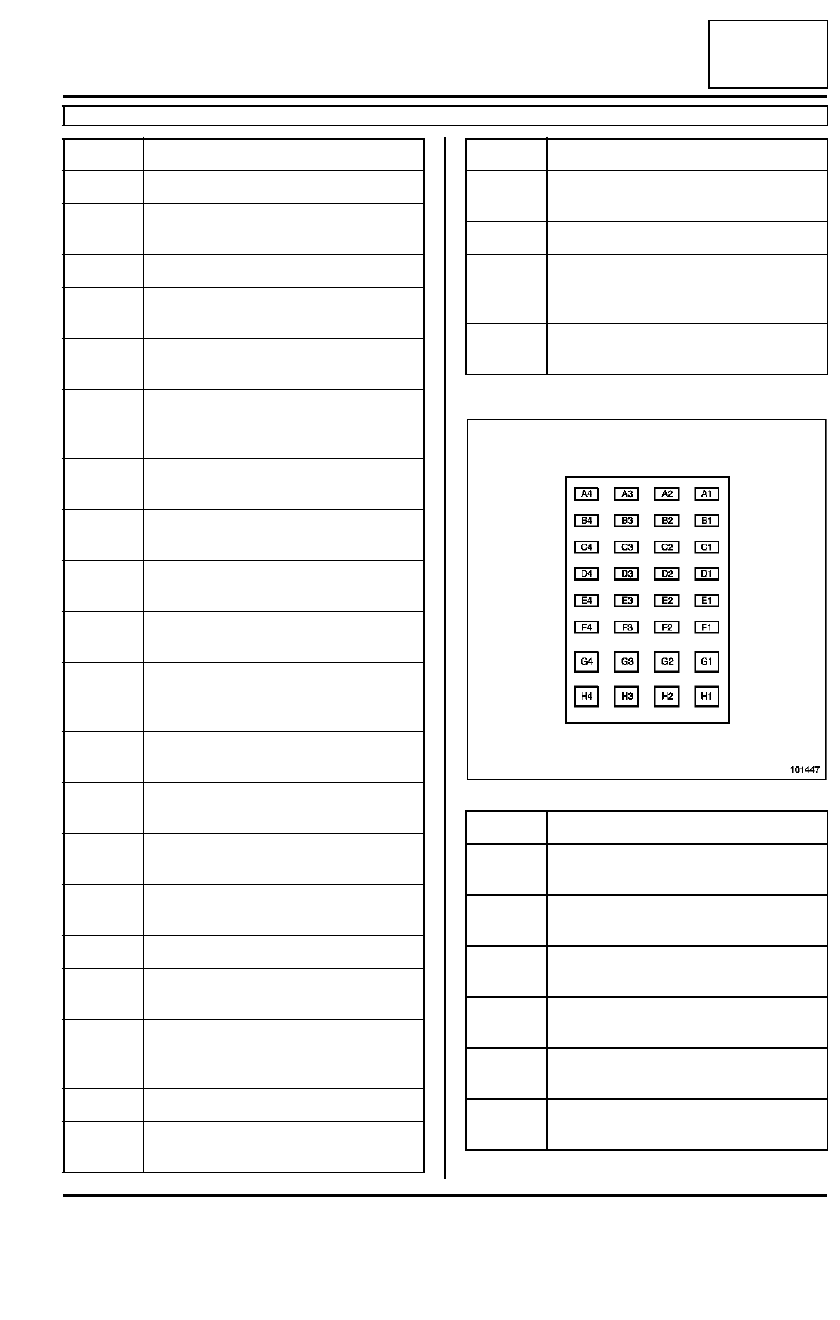

Calculador de inyección diesel: Conexión

F76, y F9Q, y 790

13B

Conector C (conector gris)

B4

Alimentación caudalímetro de aire

C1

entrada

Señal captador de régimen del motor

C4

Masa captador régimen del motor

D1

entrada

Señal captador de posición del árbol de
levas

D4

Masa captador de presión de sobreali-
mentación

E1

entrada

Mando relé de alimentación (power-
latch) hacia la unidad de protección y
de conmutación

E2

entrada

Señal caudalímetro de aire

F1

entrada

Señal captador presión del fluido refri-
gerante

F2

entrada

Señal sonda de temperatura del agua

F3

Alimentación del captador presión de
fluido refrigerante

F4

Alimentación potenciómetro de la vál-
vula de recirculación de los gases de
escape

G1

entrada

Señal caudalímetro de aire

G2

entrada

Señal sonda de temperatura del aire

G3

entrada

Señal captador de presión de gasóleo

G4

Alimentación del captador de presión
de sobrealimentación

H1

Masa sonda de temperatura del agua

H2

entrada

Señal captador temperatura del carbu-
rante

J2

entrada

Señal potenciómetro de posición de la
válvula de recirculación de los gases
de escape

J4 salida

Mando electroválvula de parada motor

K2

entrada

Señal captador de presión de sobreali-
mentación

Vía

Designación

L2 salida

Mando electroválvula de recirculación
de los gases de escape

L4

Masa caudalímetro de aire

M2

Alimentación + después de contacto
por la unidad de protección y de con-
mutación

M4

salida

Mando regulador de presión

101447

Vía

Designación

A4

entrada

Entrada diagnóstico bujías de precalen-
tamiento

C2

Masa electroválvula de recirculación de
los gases de escape

C3

Masa captador presión de líquido refri-
gerante

E1

salida

Mando electroválvula de regulación de
presión de sobrealimentación

E2

salida

Mando relé de precalentamiento

F1

Masa captador de temperatura del car-
burante

Vía

Designación

13B

-

57

INYECCIÓN DIÉSEL

Calculador de inyección diesel: Conexión

F76, y F9Q, y 790

13B

G1

salida

Mando inyector 4

G2

salida

Mando inyector 2

G3

Masa inyector 1

G4

Masa inyector 2

H1

salida

Mando inyector 1

H2

salida

Mando inyector 3

H3

Masa inyector 4

H4

Masa inyector 3

Vía

Designación

13B

-

58

INYECCIÓN DIÉSEL

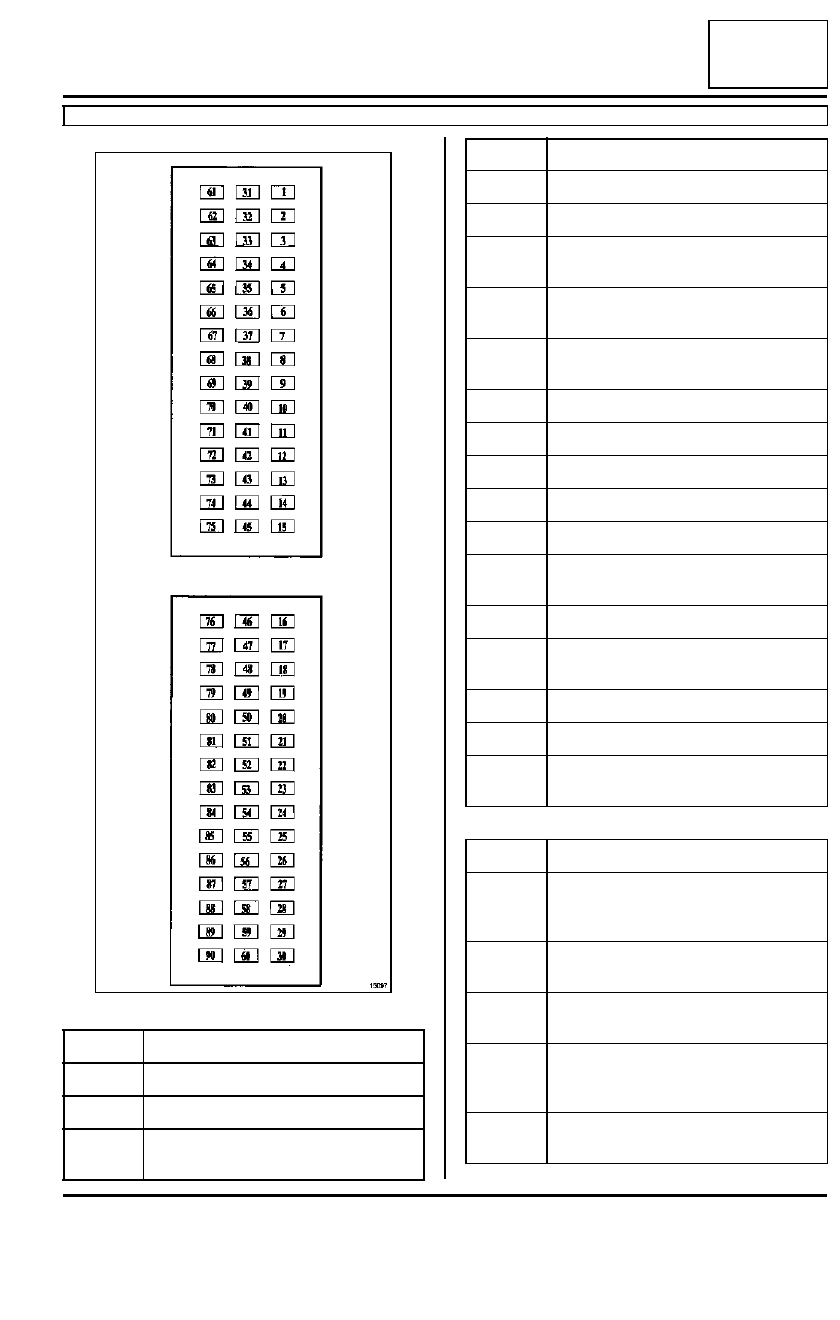

Calculador de inyección diesel: Conexión

F76, y F8Q, y 632

13B

15097

Vía

Designación

 3

Diagnóstico línea L

4

Entrada sonda de temperatura del aire

8

Entrada captador potenciómetro de
carga

9

Blindaje bomba de inyección

11

Señal captador de régimen (vía B)

12

Entrada compensación rotor bomba de
inyección

13

Entrada captador de posición de leva
bomba de inyección

14

Entrada captador de posición del rotor
bomba de inyección

15

Entrada captador de la bomba

17

Entrada velocidad del vehículo

18

Entrada parabrisas térmico

19

Entrada diagnóstico bujías

20

Entrada antiarranque

23

Mando grupo motoventilador de veloci-
dad rápida

24

Salida testigo de precalentamiento

26

Salida información de la velocidad del
vehículo

30

Salida stop eléctrico

33

Diagnóstico línea K

34

Entrada sonda de temperatura  del
agua

Vía

Designación

35

Entrada posición de la mariposa de la
válvula de recirculación de los gases
de escape

36

Entrada sonda de temperatura  del
gasóleo

37

Entrada captador de potenciómetro de
carga pista 2

39

Alimentación posición de la mariposa
de la válvula de recirculación de los
gases de escape

41

Alimentación del captador potenció-
metro de carga pista 1

Vía

Designación

13B

-

59

INYECCIÓN DIÉSEL

Calculador de inyección diesel: Conexión

F76, y F8Q, y 632

13B

42

Alimentación del captador potenció-
metro de carga pista 2

46

Entrada contactor de freno

47

Información acondicionador de aire

48

Entrada contactor de embrague

49

Entrada diagnóstico bujías 1

51

Entrada/Salida memorias de la bomba

52

Mando relé de precalentamiento

53

Mando relé grupo motoventilador de
velocidad lenta

54

Salida testigo de temperatura del agua

55

Salida prohibición del acondicionador
de aire

59

Salida electroválvula de recirculación
de los gases de escape

60

Salida mando electroválvula de menos
caudal

61

Masa captador potenciómetro de carga
pista 1

62

Masa captador potenciómetro de carga
pista 2

63

Masa posición de la mariposa de la vál-
vula de recirculación de los gases de
escape

65

Masa sonda de temperatura del aire

66

Masa sonda de temperatura del agua

67

Sonda de temperatura del gasóleo de
la bomba

74

Masa captador de régimen del motor
(vía A)

76

+ AVC

77

+ AVC

78

Masa

Vía

Designación

Vía

Designación

79

Masa

81

+ APC

82

Mando relé de actuadores

83

Salida testigo de fallo

85

Salida consumo de carburante

89

Salida mando electroválvula de avance

90

Salida mando electroválvula de más
caudal
