MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

K9K, y 702 o 704 o 710

12A

REPOSICIÓN

Sustituir sistemáticamente todas las juntas de es-
tanquidad extraídas.

Colocar el colector de escape.

Apretar al par los espárragos del colector de es-
cape (0,9 daN.m).

Apretar por orden y al par las tuercas de fijación
del colector de escape (2,6 daN.m).

Colocar:

- el cajetín de recirculación de los gases de escape,

- el tubo nuevo del cajetín de recirculación de los ga-

ses de escape,

- las dos abrazaderas nuevas en el tubo nuevo del

cajetín.

Apretar las abrazaderas nuevas mediante el útil
(Mot. 1567).

Apretar al par los tornillos de fijación del cajetín
de recirculación de los gases de escape (2,1
daN.m).

Proceder en el orden inverso de la extracción.

Colocar el turbocompresor (consultar 12B, Sobrea-

limentación, Turbocompresor).

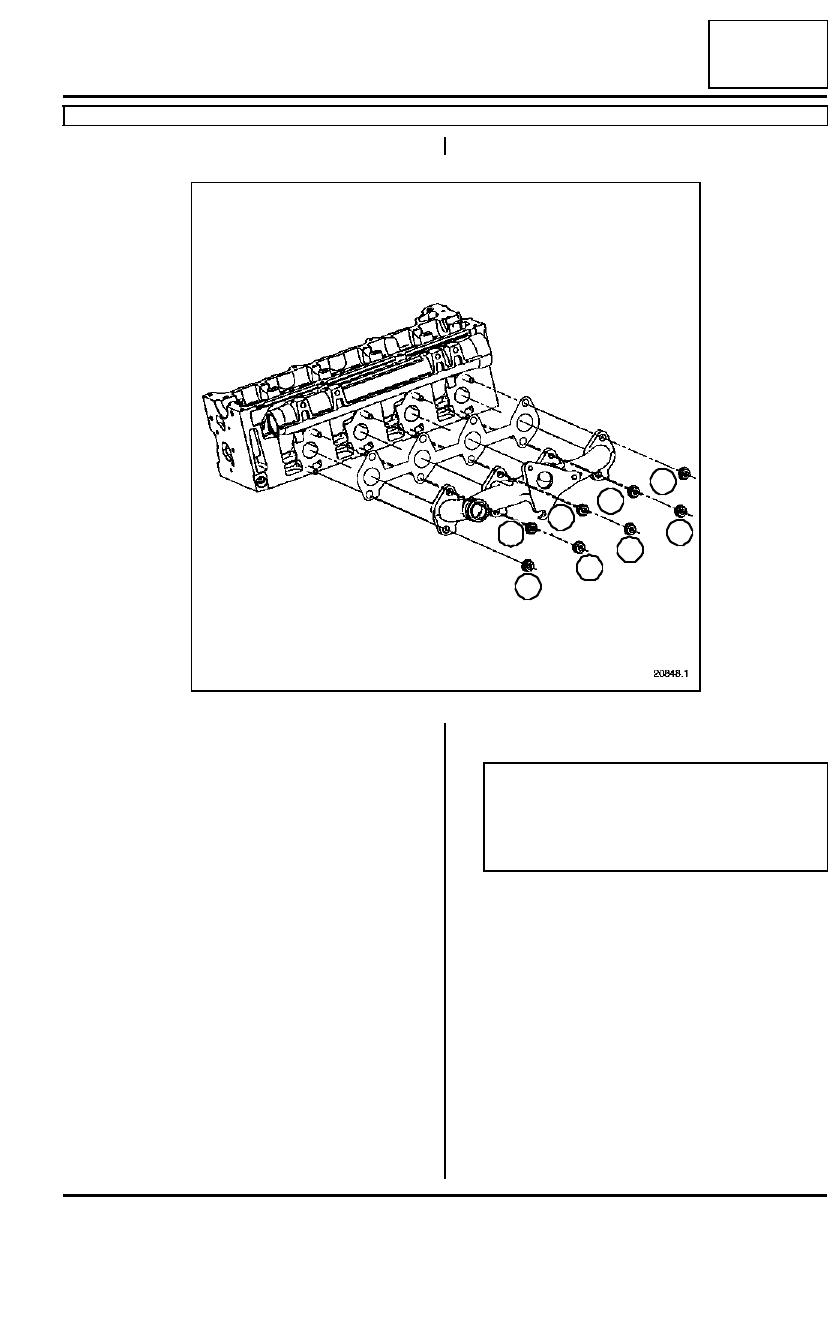

20848-1

1

5

8

4

2

6

7

3

ATENCIÓN

Conectar la batería comenzando por el borne
positivo; Efectuar los aprendizajes necesarios
(consultar  80A,  Batería, Batería: Extracción -
Reposición).

12A

-

85

MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

K7J, y 700 o 701

12A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

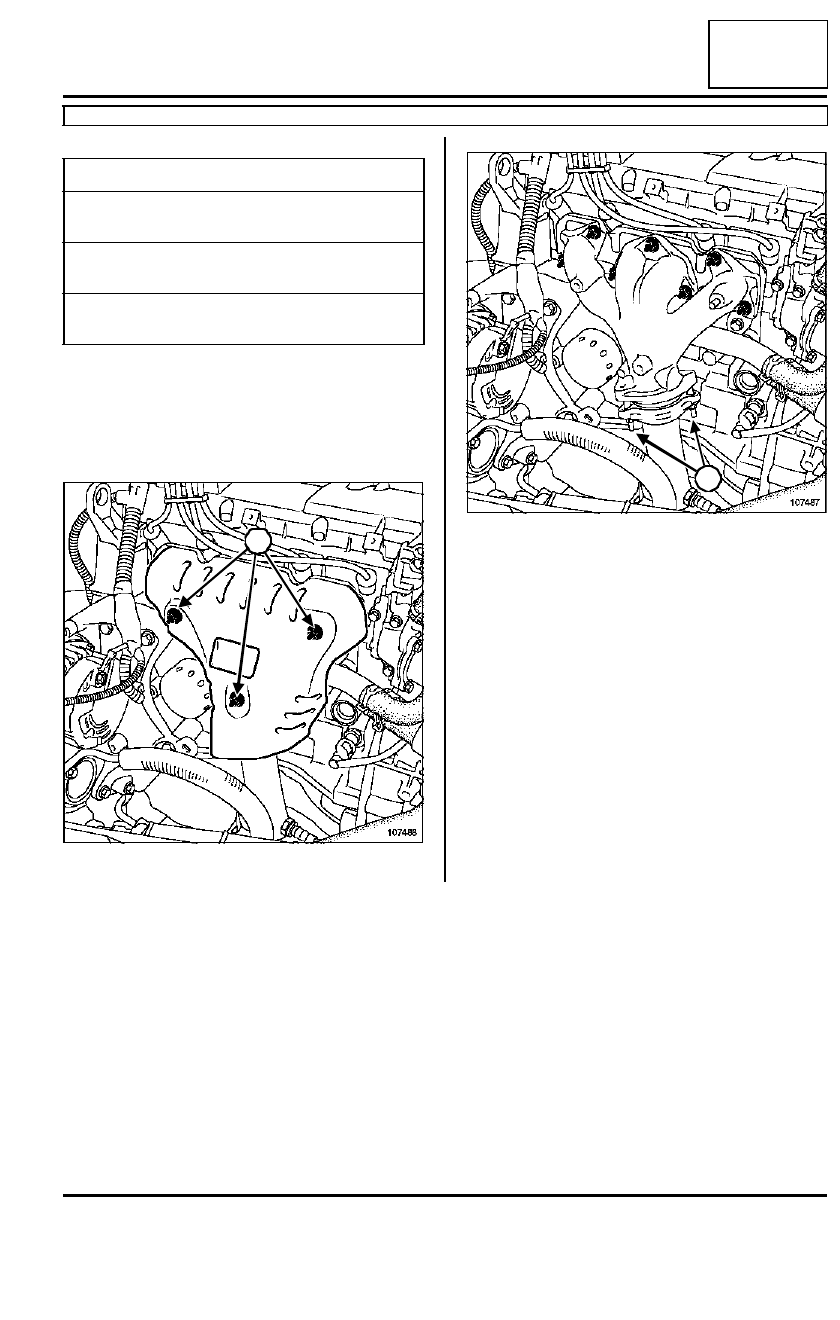

Extraer las fijaciones (1) de la pantalla térmica.

Extraer:

- las dos fijaciones (2) de la bajada del escape,

- las fijaciones del colector de escape en la culata,

- el colector de escape.

REPOSICIÓN

Sustituir sistemáticamente todas las juntas de es-
tanquidad extraídas.

Montar la junta nueva del colector de escape.

Pares de apriete

m

tuercas de fijación del
colector de escape

2,5 daN.m

espárragos de fijación
de la bajada del escape

0,7 daN.m

tuercas de fijación de la
bajada del escape

2,1 daN.m

107488

1

1

107487

2

12A

-

86

MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

K7J, y 700 o 701

12A

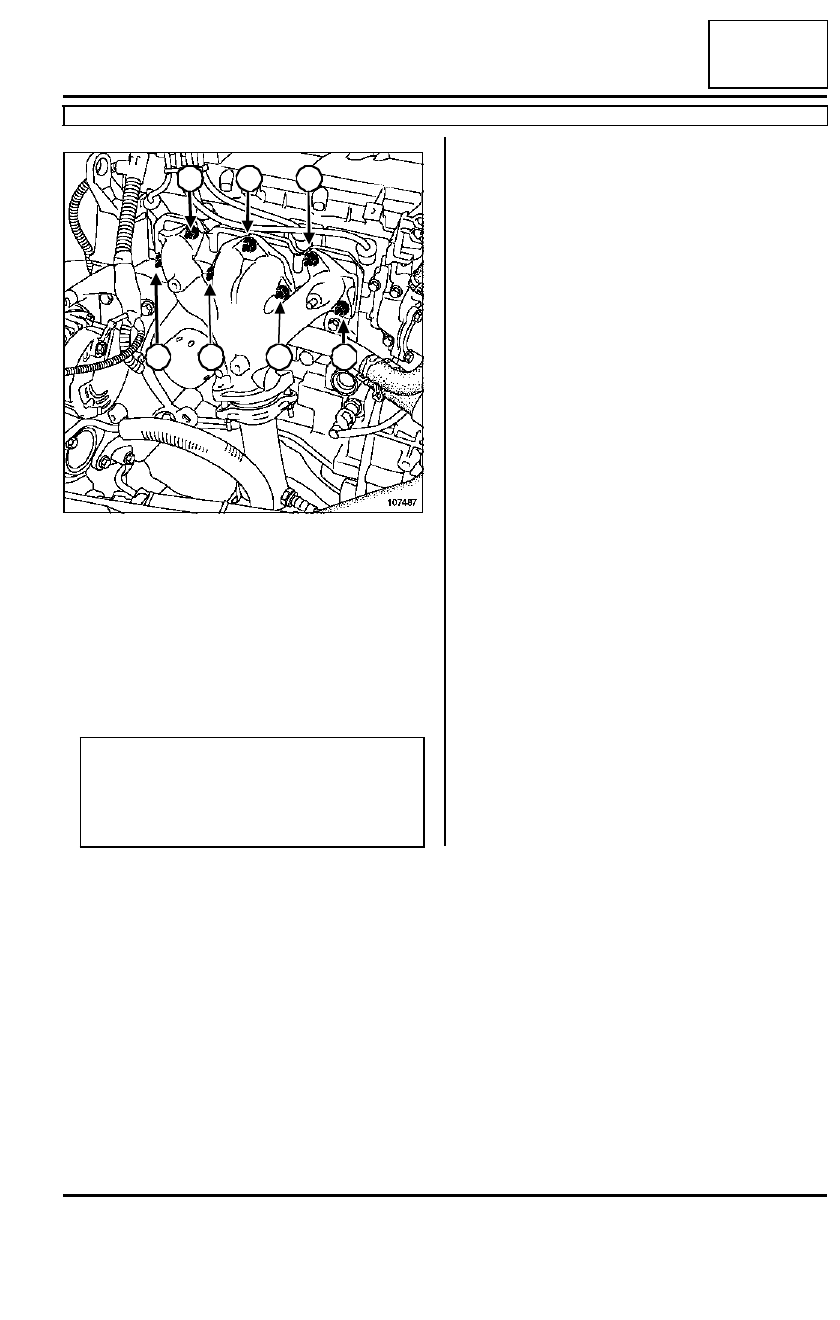

Apretar en el orden y al par las tuercas de fijación
del colector de escape (2,5 daN.m).

Apretar a los pares:

- los espárragos de fijación de la bajada del esca-

pe (0,7 daN.m) (si espárragos extraídos),

- las  tuercas de fijación de la bajada del escape

(2,1 daN.m).

Proceder en el orden inverso de la extracción.

107487

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar 80A,  Batería, Batería: Extracción -
Reposición).

3

4

5

6

7

1

2

12A

-

87

MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

K9K, y 714 o 716 o 718

12A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar 02A, Medio de levantamiento, Elevador
con toma bajo casco).

Desconectar la batería empezando por el borne ne-
gativo (consultar 80A, Batería, Batería: Extracción
- Reposición).

Extraer el conducto de aire rígido del cajetín EGR.

Extraer el catalizador (consultar 19B, Escape, Ca-
talizador: Extracción - Reposición).

Extraer el turbocompresor (consultar 12B, Sobreali-
mentación, Turbocompresor: Extracción - Repo-
sición).

Extraer:

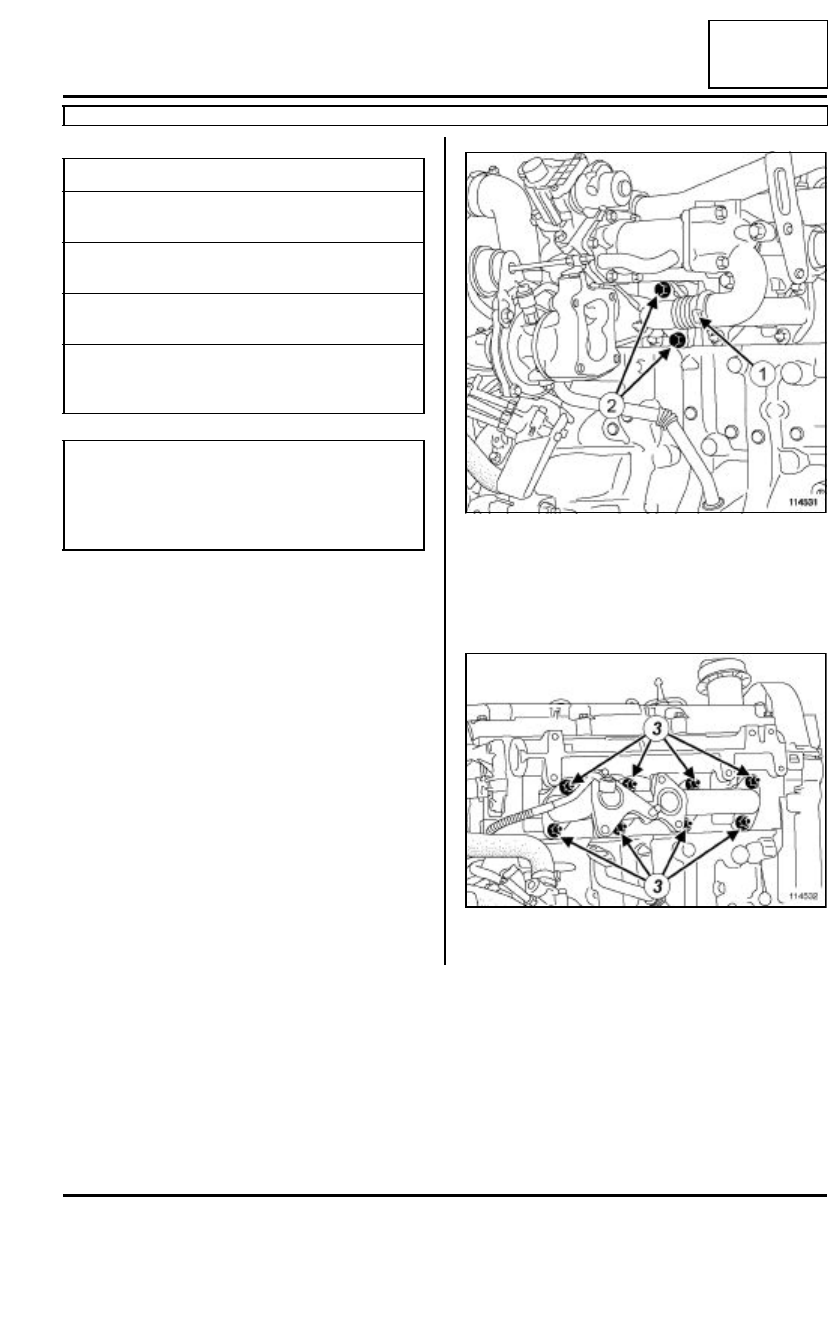

- la abrazadera (1),

- los tornillos de fijación (2),

- el tubo de entrada de los gases de escape.

Quitar los tornillos de fijación (3) del colector de es-
cape.

Pares de apriete

m

espárragos del colector
de escape

9 N.m

tuercas de fijación del
colector de escape

26 N.m

tuercas de fijación del
cajetín EGR

25 N.m

los tornillos de fijación
del tubo de entrada de
los gases de escape

35 N.m

IMPORTANTE

Los catalizadores contienen fibras cerámicas;
están contenidas en el interior de una unidad cer-
rada y no se pueden dispersar. Se prohíbe taladrar
o recortar los catalizadores.

114531

114532
