MEZCLA CARBURADA

Repartidor de admisión: Extracción - Reposición

D4F, y 712

12A

EXTRACCIÓN

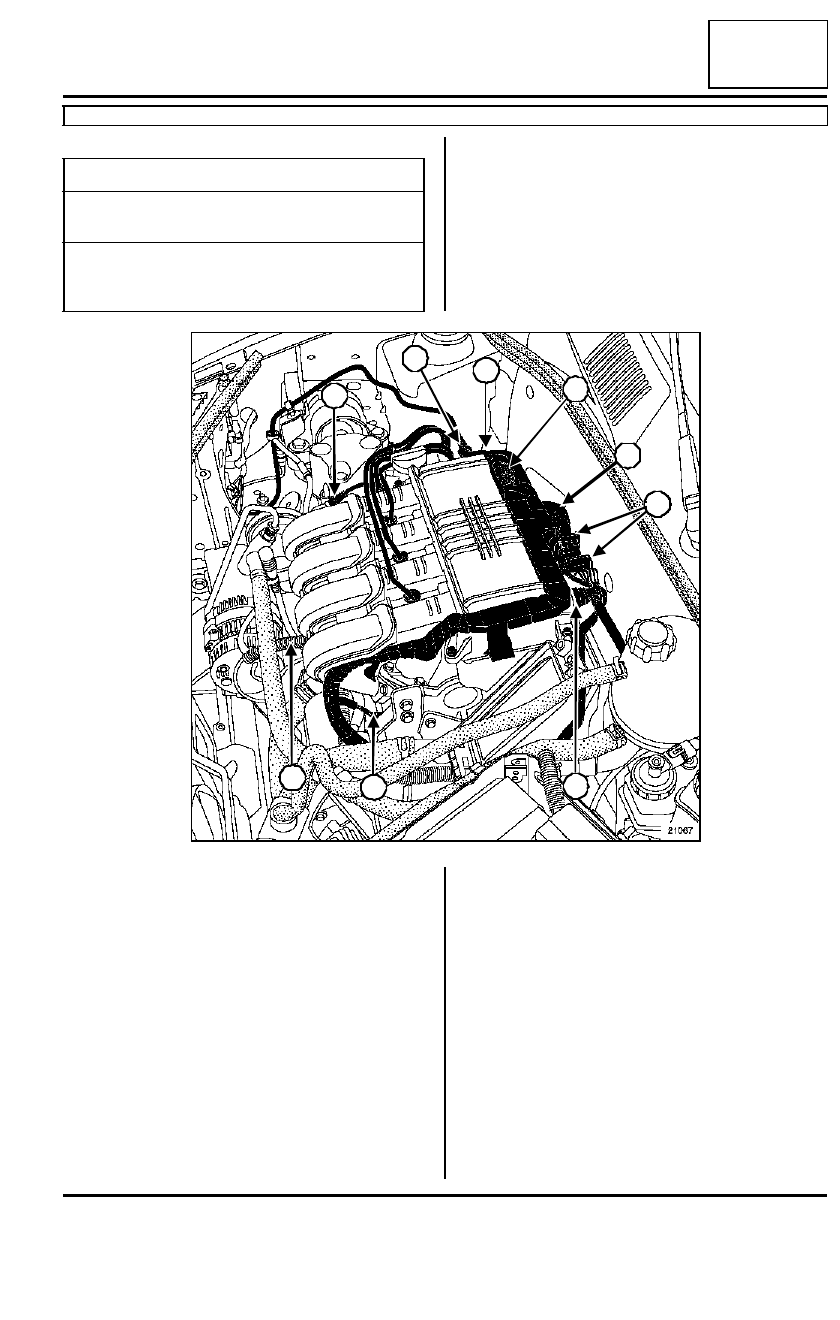

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- la tapa del motor,

- la carcasa del filtro de aire.

Desconectar:

- los conectores (1) del calculador de inyección,

- la interconexión (2) del cableado del motor,

- el captador de presión del colector (3).

Extraer el condensador antiparasitado (4) situado
detrás del motor.

Desconectar:

- bajo el motor, el captador de presión de aceite,

- el conector de las bobinas de encendido y soltar el

cableado,

- los cables de alta tensión de las bujías de encendi-

do por el prolongador,

- el captador de picado (5) y desgrapar el cableado

del repartidor de admisión,

- la sonda de temperatura del agua (6).

Desconectar:

- los cables del motor de arranque,

- el tubo (7) de depresión del amplificador de frena-

do (lado colector),

- el tubo (8) de reaspiración de los vapores de gaso-

lina,

- el tubo (9) de llegada de carburante.

Pares de apriete

m

tornillos de fijación del
repartidor de admisión

1 daN.m

tornillos superiores de
fijación del repartidor de
admisión

1 daN.m

21067

1

2

3

4

5

6

7

8

9

12A

-

53

MEZCLA CARBURADA

Repartidor de admisión: Extracción - Reposición

D4F, y 712

12A

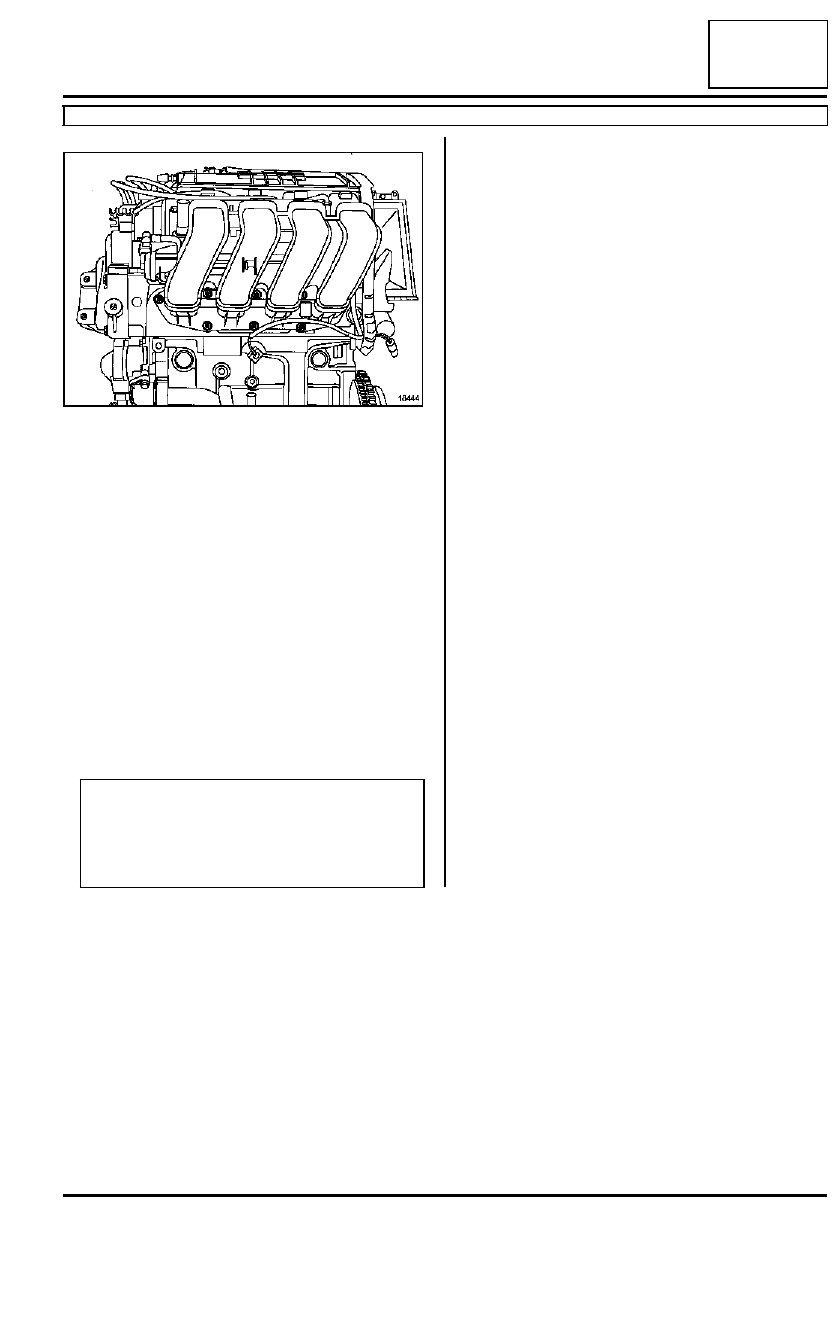

Extraer:

- los cuatro tornillos del repartidor de admisión en la

tapa de la culata,

- los tornillos del repartidor de admisión en la culata,

- el repartidor de admisión desplazándolo a un lado

y desconectar el conector de la caja mariposa mo-
torizada,

- la sonda de temperatura del aire,

- los inyectores.

Apartar el cableado eléctrico a un lado.

REPOSICIÓN

Sustituir sistemáticamente todas las juntas de es-
tanquidad.

18444

ATENCIÓN

Los tornillos de fijación del repartidor de admi-
sión en la culata desembocan en la culata. Es
imperativo  ponerlos con LOCTITE FRENE-
TANCH o equivalente.

12A

-

54

MEZCLA CARBURADA

Repartidor de admisión: Extracción - Reposición

D4F, y 712

12A

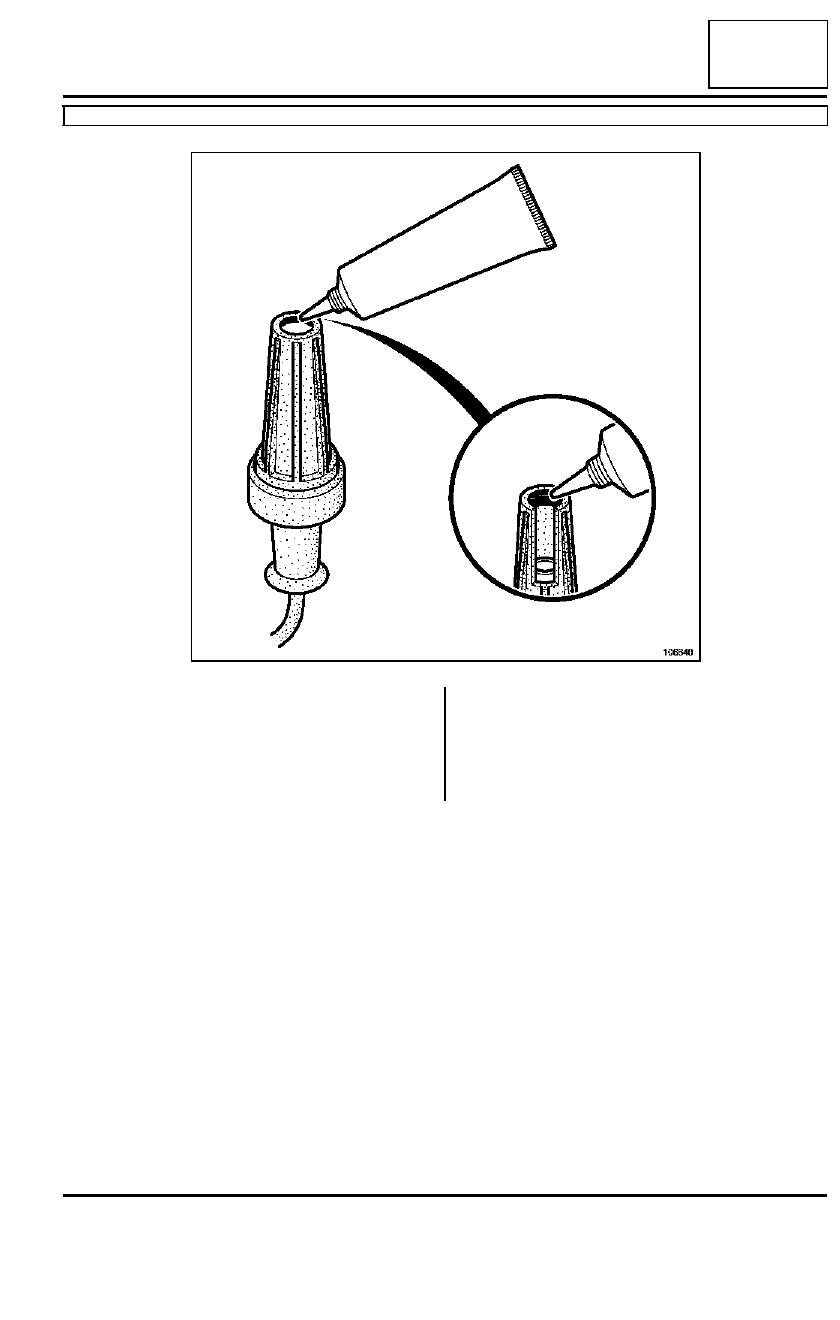

En la reposición de las bobinas o de los cables de
bujía, depositar imperativamente un cordón de
GRASA FLUORADA (REFERENCIA 82 00 168
855) de un diámetro de 2 mm en el contorno interior
de los capuchones de alta tensión.

Proceder en el orden inverso de la extracción.

106640

12A

-

55

MEZCLA CARBURADA

Repartidor de admisión: Extracción - Reposición

D4F, y 712

12A

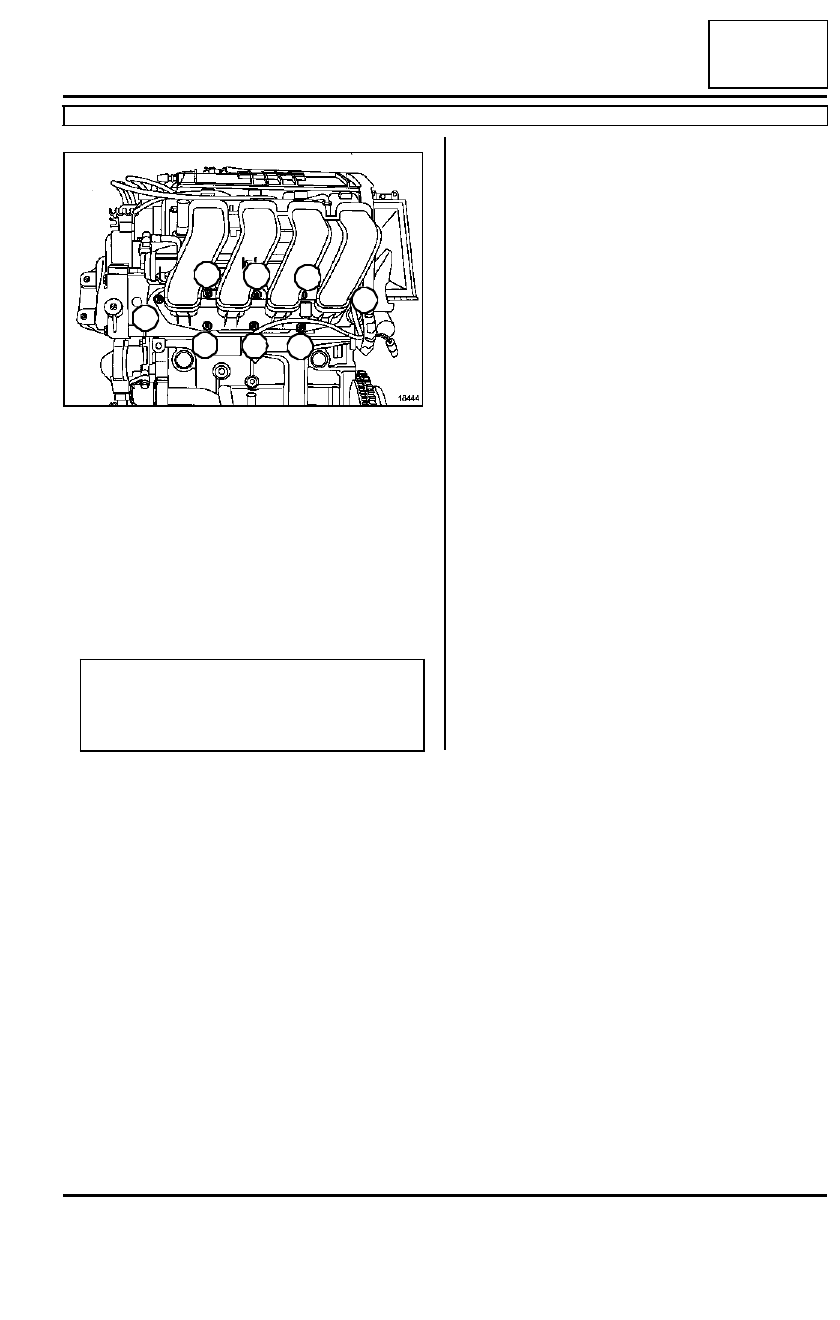

Colocar los ocho tornillos del repartidor de admisión
con LOCTITE FRENETANCH o equivalente y efec-
tuar un preapriete a 0,6 daN.m en los tornillos (4) y
(5).

Aflojar los tornillos (4) y (5).

Apretar definitivamente por orden (1) a (8) y al par
los  tornillos de fijación del repartidor de admi-
sión (1 daN.m).

Apretar al par y en cruz los tornillos superiores de
fijación del repartidor de admisión (1 daN.m).

18444

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
((consultar 80A, Batería) ).

1

2

3

4

5

6

7

8
