11A

-

137

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata: Extracción - Reposición

D4F, y 712

11A

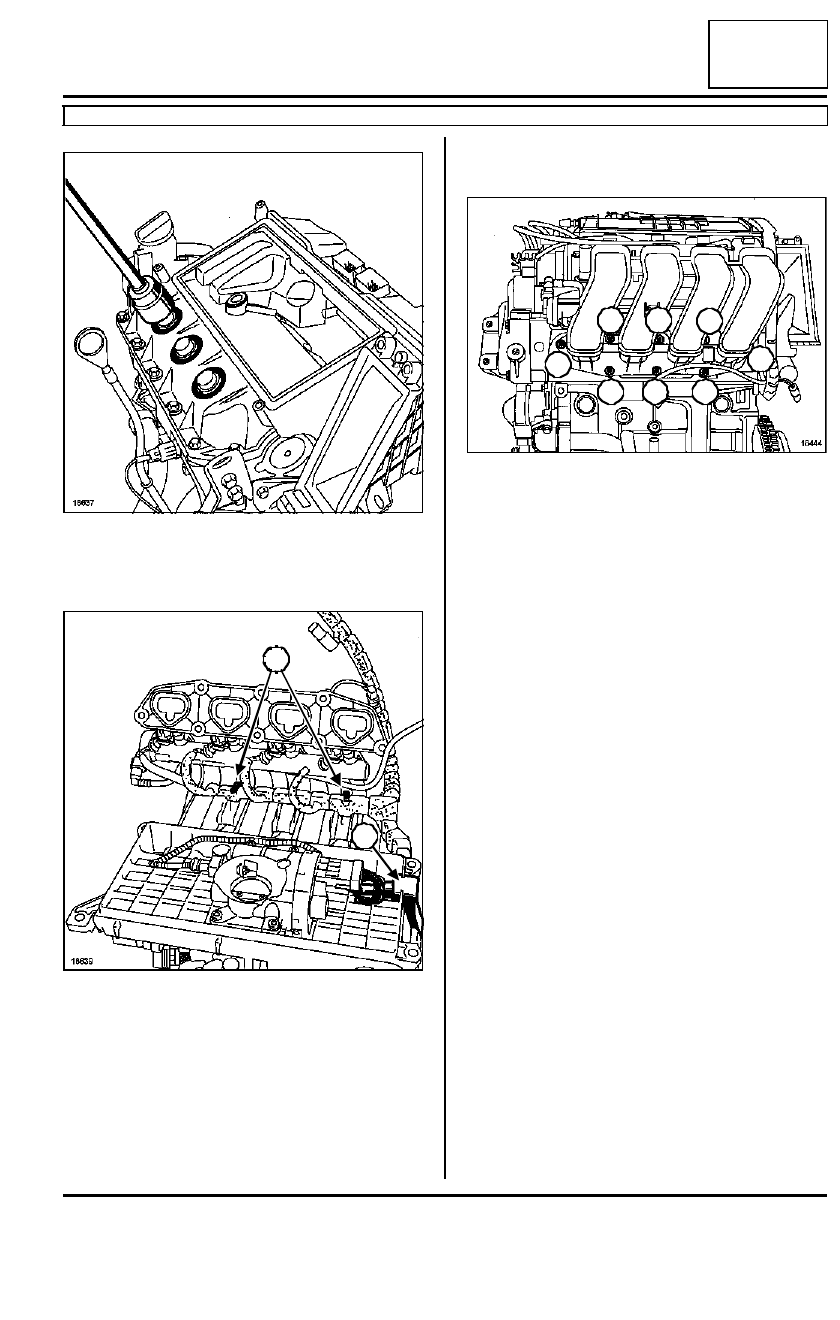

Colocar las juntas nuevas de los pozos de bujías
con ayuda de un casquillo de diámetro exterior de
41 mm (casquillo de 32 mm por ejemplo).

Verificar, antes de realizar el montaje del repartidor
de admisión, que el cableado eléctrico esté bien po-
sicionado en (15) y (16).

Sustituir las juntas del repartidor de admisión y la
junta de reaspiración de los vapores de aceite.

Colocar el repartidor de admisión.

Conectar:

- los conectores de los inyectores,

- el conector del captador de temperatura del aire,

- el conector de la caja mariposa motorizada.

Poner una gota de LOCTITE FRENETANCH en los
tornillos del repartidor de admisión.

Atornillar con la mano los ocho tornillos del reparti-
dor de admisión.

Preapretar al par los tornillos (4) y (5) del reparti-
dor de admisión (0,6 daN.m) con ayuda de una lla-
ve dinamométrica "de bajo par".

Aflojar los tornillos (4) y (5) hasta liberarlos por com-
pleto.

Apretar definitivamente al par y por orden los ocho
tornillos de fijación del repartidor de admisión (1
daN.m).

Colocar:

- la correa de distribución (consultar 11A, Parte alta

y delantera del motor,  Correa de distribución:
Extracción - Reposición, página 11A-29),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición, página 11A-7).

18637

18639

15

16

18444

1

2

3

4

5

6

7

8

11A

-

138

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata: Extracción - Reposición

D4F, y 712

11A

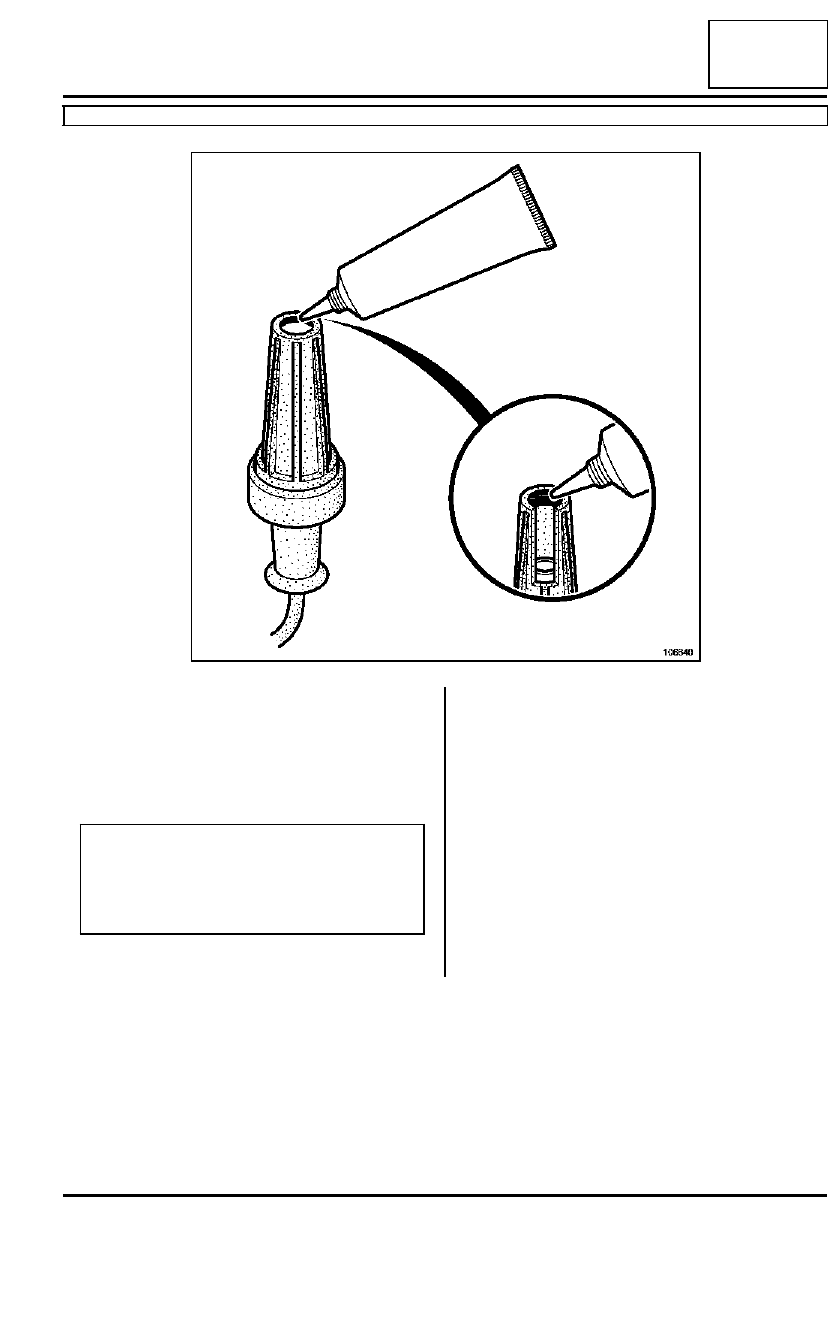

En la reposición de los cables de bujía, depositar im-
perativamente un cordón de GRASA FLUORADA
(REFERENCIA 82 00 168 855) de un diámetro de 2
mm en el contorno interior de los capuchones de
alta tensión.

Proceder en el sentido inverso de la extracción.

Efectuar el llenado y la purga del circuito de refrige-
ración (consultar 19A, Refrigeración) .

106640

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80a, Batería: Extracción - reposi-
ción).

11A

-

139

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata: Extracción - Reposición

D7F, y 726

11A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer la correa de distribución (consultar 11A,
Parte alta y delantera del motor, Correa de distri-
bución: Extracción - Reposición, página 11A-29).

Vaciar el circuito de refrigeración por el manguito in-
ferior mediante el útil (Mot. 1202-01) o el útil (Mot.
1202-02) o el útil (Mot. 1448).

Extraer:

- la varilla de aceite,

- la carcasa del filtro de aire.

Desconectar el tubo de asistencia de frenado en el
repartidor de admisión.

Desconectar:

- el cable del acelerador,

- los tubos de llegada y de retorno de gasolina a la

altura del cárter de distribución en la culata,

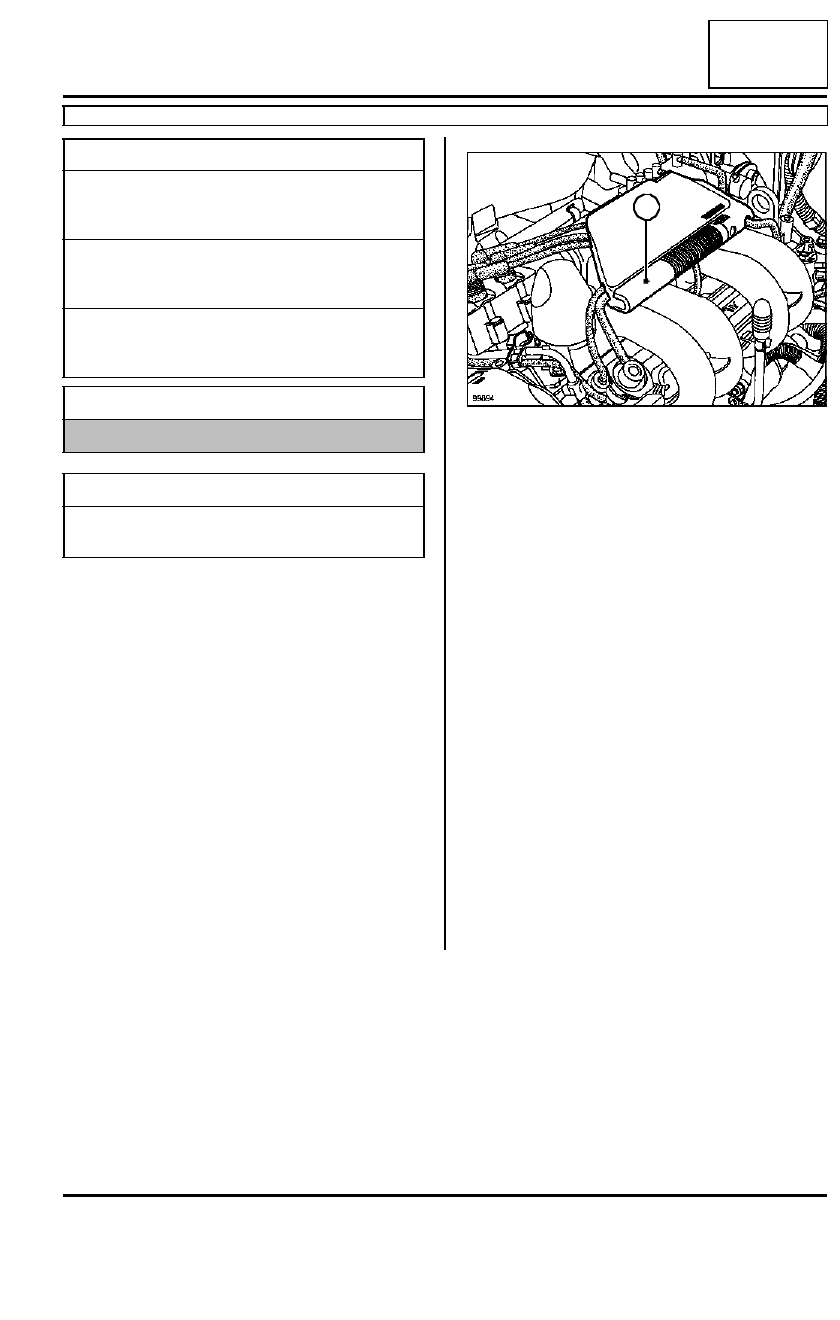

- los cables de las bujías de encendido mediante el

útil (1),

- el tubo del absorbedor de los vapores de gasolina,

- los tubos de reaspiración de los vapores de gasoli-

na en la electroválvula.

Desconectar:

- los conectores del módulo de encendido,

- el conector  de los inyectores,

- los conectores de la caja mariposa,

- el conector del captador de temperatura del aire,

- el conector del captador de temperatura del agua a

la altura de la caja de agua.

Extraer el manguito entre la bomba de agua y el ra-
diador de calefacción.

Desgrapar el cableado eléctrico de la pantalla térmi-
ca en la tapa de la culata.

Extraer las fijaciones de la brida de bajada del esca-
pe.

Utillaje especializado indispensable

Mot. 1202-01

Pinza de abrazaderas
para abrazadera elás-
tica (modelo grande)

Mot. 1202-02

Pinza de abrazaderas
para abrazadera elás-
tica (modelo pequeño)

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

Material indispensable

utillaje para comprobar la culata

Pares de apriete

m

tornillos de fijación de la
rueda

10,5 daN.m

99894

1

11A

-

140

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata: Extracción - Reposición

D7F, y 726

11A

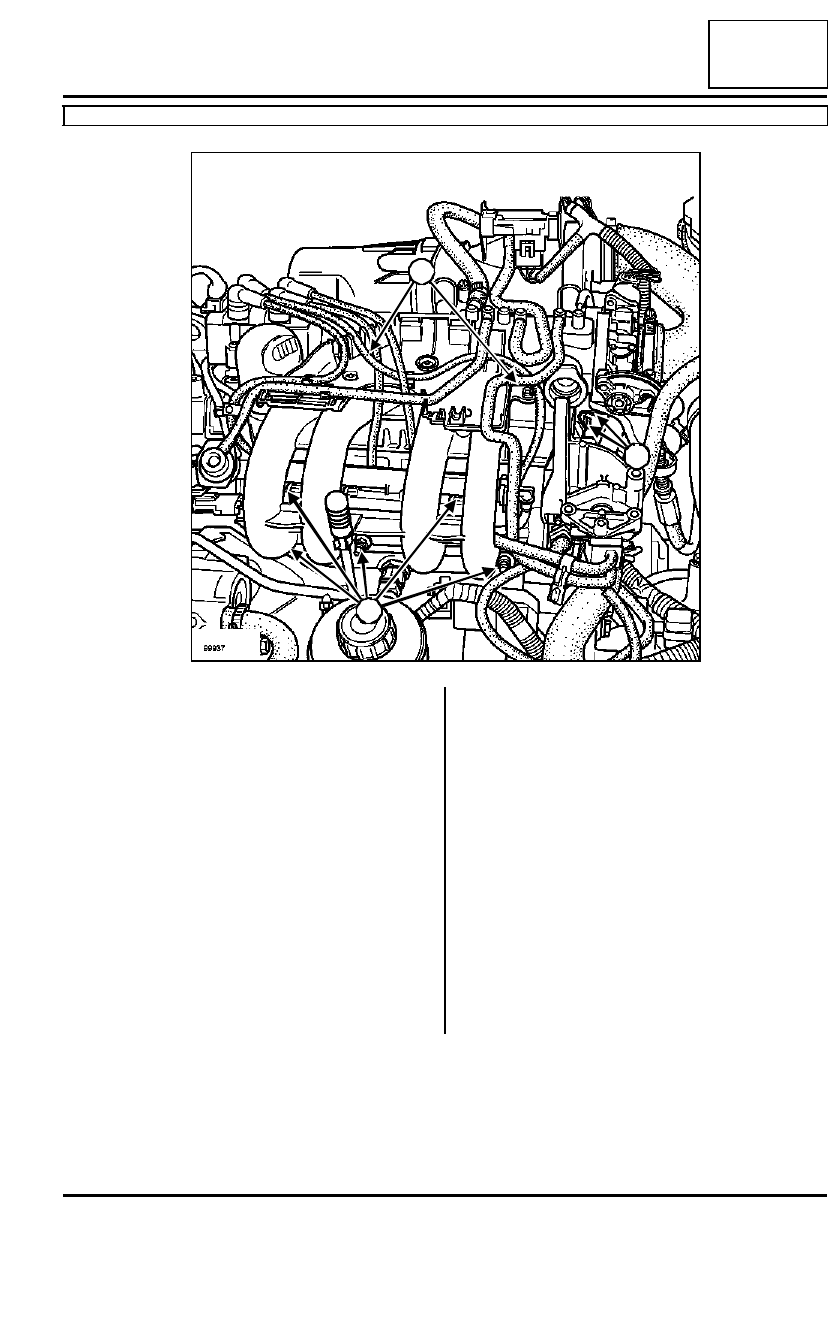

Extraer:

- los tornillos de fijación (2) de la patilla de la caja

mariposa en la culata,

- las tuercas de fijación (3) del repartidor de admi-

sión en la culata,

- los tornillos de fijación (4) del repartidor de admi-

sión en la tapa de la culata,

- el conjunto "repartidor de admisión - caja mariposa

- rampa de inyección"

Desconectar los manguitos en la caja de agua en la
salida de culata.

Extraer:

- la tapa de culata,

- los tornillos de fijación de la culata,

- la culata.

99937

2

4

3

3

3
