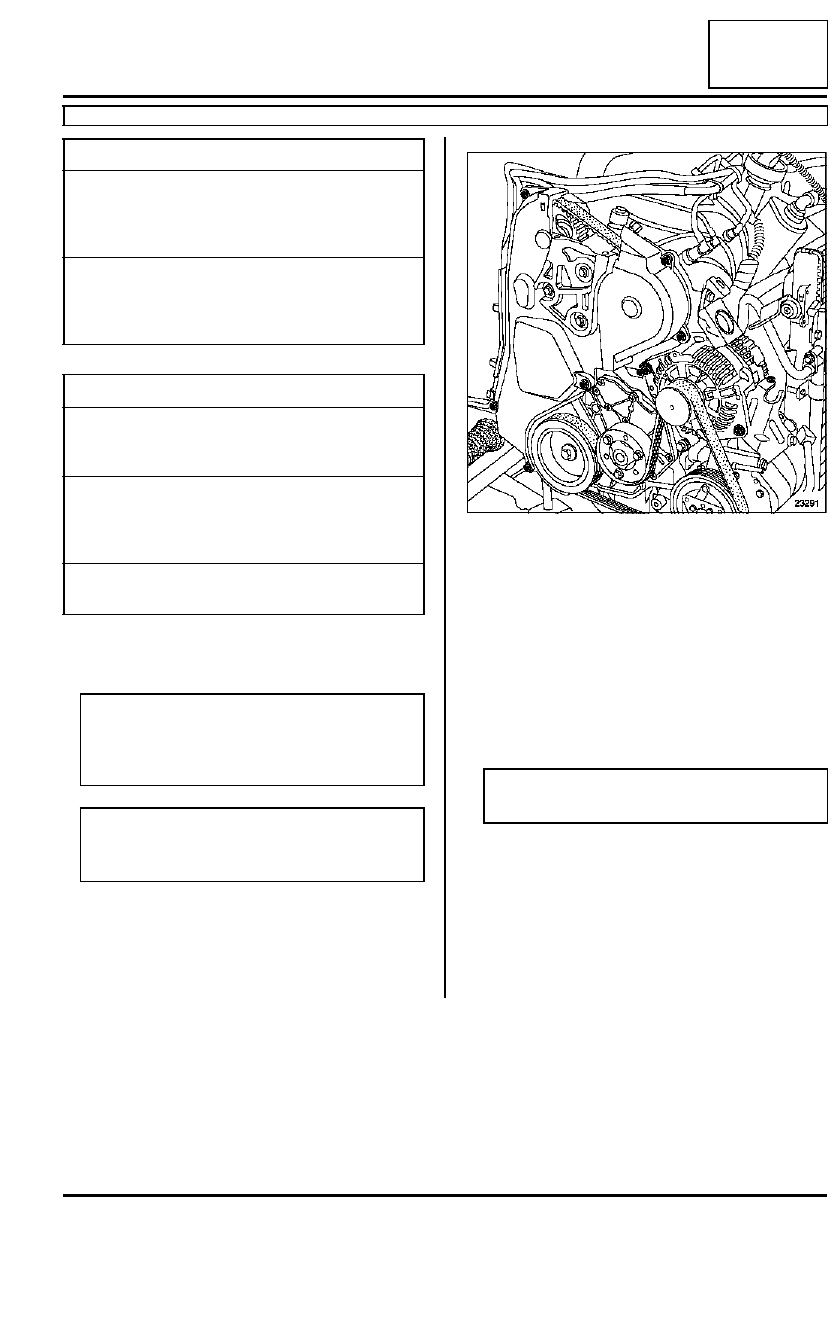

11A

-

25

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de accesorios: Extracción - Reposición

F8Q, y 632, y ACONDICIONADOR DE AIRE

11A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- la rueda delantera derecha,

- el guardabarros delantero derecho.

Aflojar:

- las tuercas de fijación del alternador,

- el tornillo de puesta en tensión de la correa de ac-

cesorios.

Extraer la correa de accesorios.

REPOSICIÓN

Limpiar con un cepillo las uves de la polea de acce-
sorios del cigüeñal para eliminar cualquier depósito.

Utillaje especializado indispensable

Mot. 1505

Aparato para contro-
lar la tensión de las
correas (frecuenció-
metro)

Mot. 1715

Aparato para contro-
lar la tensión de las
correas (frecuenció-
metro)

Pares de apriete

m

bulón de fijación del
altern a d o r   e n   s u
sopor te

4,4 daN.m

bulón de fijación del
alternador en la desliza-
dera de tensión de la
correa de accesorios

2,1 daN.m

tornillos de fijación de la
rueda

10,5 daN.m

ATENCIÓN

No hacer funcionar el motor sin correa de acce-
sorios, para evitar la destrucción de la polea de
accesorios del cigüeñal.

ATENCIÓN

No girar nunca el motor en el sentido inverso al
de funcionamiento.

23291

ATENCIÓN

Sustituir imperativamente una correa extraída.

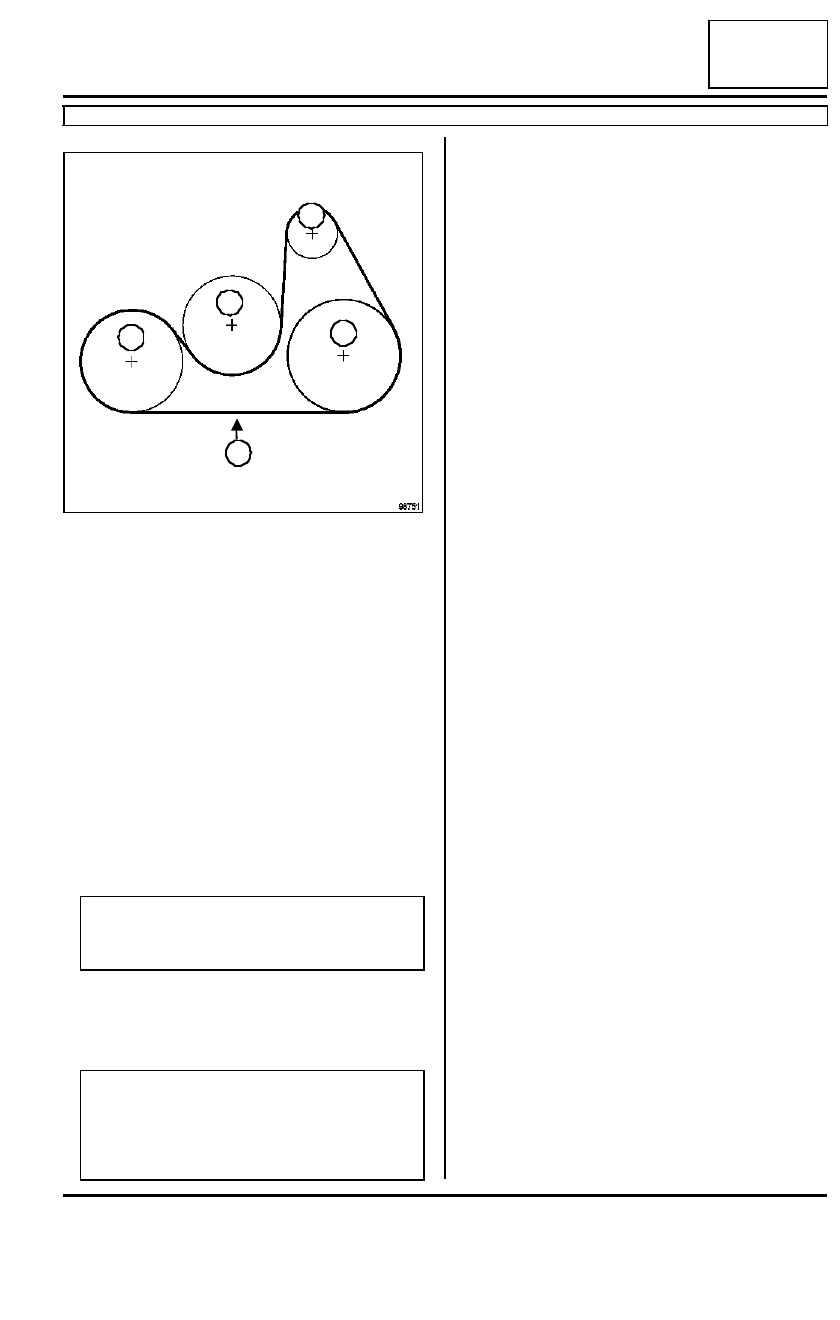

11A

-

26

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de accesorios: Extracción - Reposición

F8Q, y 632, y ACONDICIONADOR DE AIRE

11A

Tensar la correa y reglar su tensión mediante el útil
(Mot. 1505) o (Mot. 1715) al valor 188 Hz

±±±±

 5.

Apretar a los pares:

- el bulón de fijación del alternador en su soporte

(4,4 daN.m).

- el bulón de fijación del alternador en la desliza-

dera de tensión de la correa de accesorios (2,1
daN.m).

Proceder en el sentido inverso de la extracción.

Apretar al par los tornillos de fijación de la rueda
(10,5 daN.m).

98751

(1)

Cigüeñal

(2)

 Bomba de agua

(3)

Alternador

(4)

Compresor del acondicionador
de aire

(5)

Punto de medida

ATENCIÓN

Efectuar imperativamente dos vueltas de motor
para posicionar correctamente la correa.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - reposi-
ción).

1

2

3

4

5

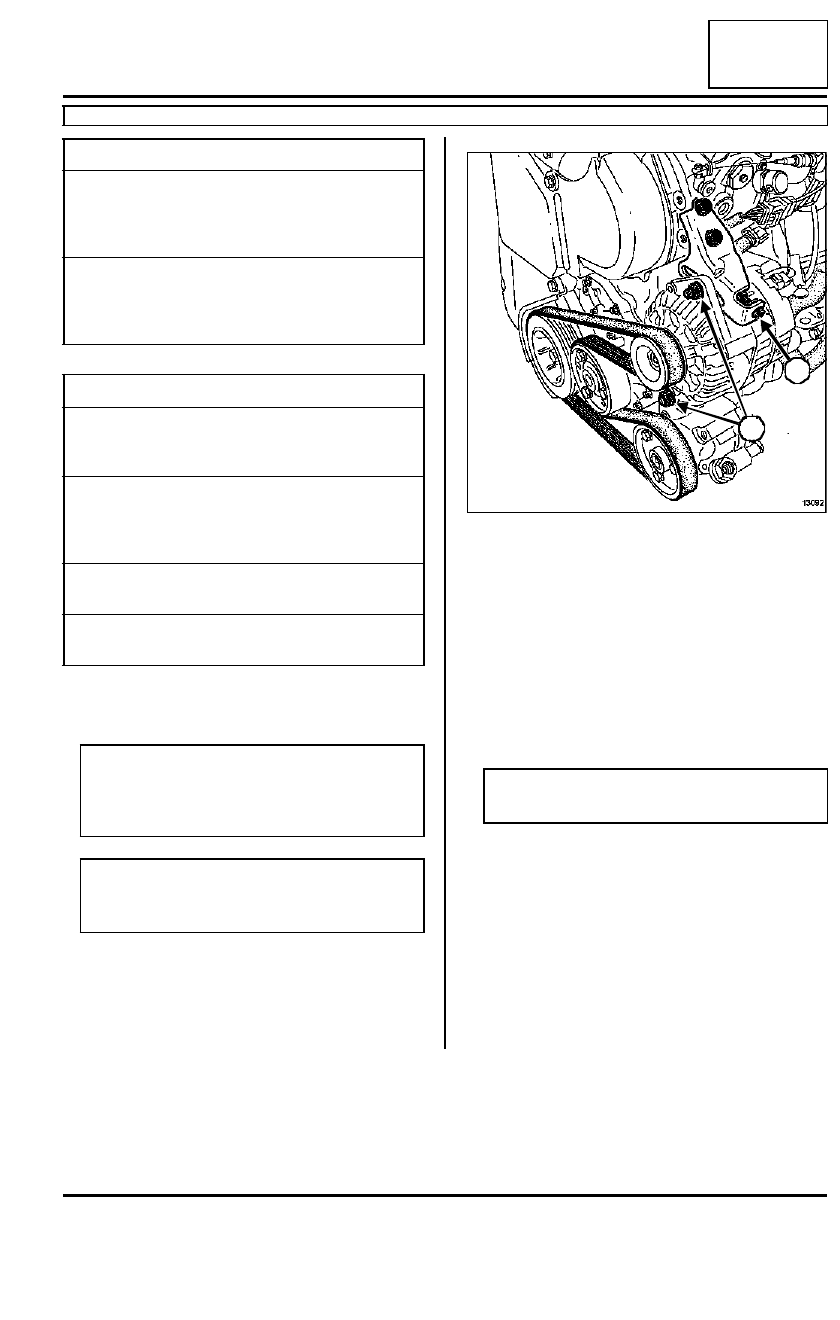

11A

-

27

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de accesorios: Extracción - Reposición

F8Q, y 632, y CALEFACCIÓN NORMAL

11A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- la rueda delantera derecha,

- el guardabarros delantero derecho.

Aflojar:

- las tuercas de fijación del alternador (1),

- el tornillo de puesta en tensión de la correa de ac-

cesorios (2).

Extraer la correa de accesorios.

REPOSICIÓN

Limpiar con un cepillo las uves de la polea de acce-
sorios del cigüeñal para eliminar cualquier depósito.

Utillaje especializado indispensable

Mot. 1505

Aparato para contro-
lar la tensión de las
correas (frecuenció-
metro)

Mot. 1715

Aparato para contro-
lar la tensión de las
correas (frecuenció-
metro)

Pares de apriete

m

bulón de fijación del
altern a d o r   e n   s u
sopor te

4,4 daN.m

bulón de fijación del
alternador en la desliza-
dera de tensión de la
correa de accesorios

2,1 daN.m

tornillos de fijación de la
rueda

10,5 daN.m

tornillos de fijación de la
rueda

10,5 daN.m

ATENCIÓN

No hacer funcionar el motor sin correa de acce-
sorios, para evitar la destrucción de la polea de
accesorios del cigüeñal.

ATENCIÓN

No girar nunca el motor en el sentido inverso al
de funcionamiento.

13092

ATENCIÓN

Sustituir imperativamente una correa extraída.

1

2

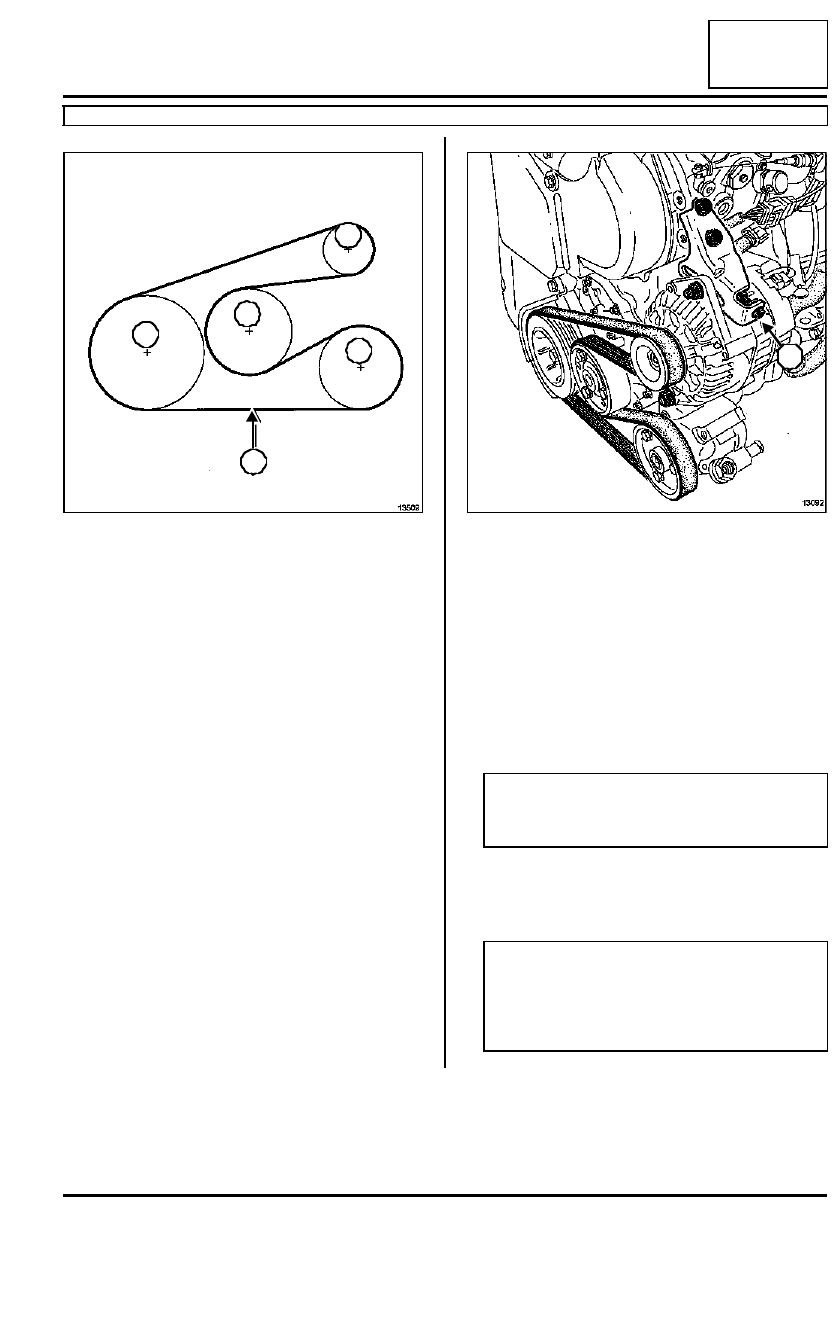

11A

-

28

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de accesorios: Extracción - Reposición

F8Q, y 632, y CALEFACCIÓN NORMAL

11A

Tensar la correa con ayuda del tornillo (2) y reglar su
tensión mediante el útil (Mot. 1505) o (Mot. 1715) al
valor 166 Hz

±±±±

 5.

Apretar a los pares:

- el bulón de fijación del alternador en su soporte

(4,4 daN.m).

- el bulón de fijación del alternador en la desliza-

dera de tensión de la correa de accesorios (2,1
daN.m),

- los tornillos de fijación de la rueda (10,5 daN.m).

Proceder en el sentido inverso de la extracción.

Apretar al par los tornillos de fijación de la rueda
(10,5 daN.m).

13509

(3)

Cigüeñal

(4)

Alternador

(5)

 Bomba de agua

(6)

 Bomba de dirección asistida

(7)

Punto de medida

7

6

5

4

3

13092

ATENCIÓN

Efectuar imperativamente dos vueltas de motor
para posicionar correctamente la correa.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - reposi-
ción).
