CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K4M, y 752 o 753

10A

Utillaje especializado indispensable

Mot. 1202-01

Pinza de abrazaderas
para abrazadera elás-
tica (modelo grande)

Mot. 1202-02

Pinza de abrazaderas
para abrazadera elás-
tica (modelo pequeño)

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

Tav. 476

Extractor de rótula

Mot. 1453

Soporte de anclaje del
motor con reglajes
múltiples, con correas
de sujeción

Mot. 1159-03

Soporte  motor en lar-
guero derecho para
interve n c i o n e s  s i n
extracción del motor

Mot. 1390

Soporte para extrac-
ción - reposición del
grupo motopropulsor

Tav. 1233-01

Utillaje para intervenir
en la cuna-tren

Material indispensable

estación de carga

bloqueador de volante

correa de seguridad

Pares de apriete

m

tornillos de fijación
delantera de la cuna

62 N.m

tornillos de fijación tra-
sera de la cuna

105 N.m

tuerca de la suspensión
pendular lado caja de
velocidades

62 N.m

tornillos de fijación de la
cofia de la suspensión
pendular derecha en el
motor

62 N.m

bulones de los pies de
amortiguadores

180 N.m

tuercas de las rótulas
de dirección

37 N.m

tornillos de las columne-
tas de los estribos de
freno

40 N.m

tornillos de fijación
superior de los tirantes
de la cuna-larguero

21 N.m

tornillos de fijación infer-
ior de los tirantes de la
cuna-larguero

62 N.m

tuerca del tornillo de
leva de la pinza de
dirección

25 N.m

tornillo de fijación de la
bieleta de recuperación
de par en el motor

110 N.m

bulón de fijación de la
bieleta de recuperación
de par

62 N.m

tornillos de los tirantes
de la cuna

21 N.m

tornillos de rueda

105 N.m

Pares de apriete

m

10A

-

70

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K4M, y 752 o 753

10A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- las tapas del motor,

- la batería,

- las ruedas delanteras,

- los guardabarros delanteros,

- el protector bajo el motor.

Desconectar los conectores de las luces antiniebla
delanteras (si el vehículo está equipado).

Extraer:

- el paragolpes delantero,

- las fijaciones superiores del radiador y atarlo al

motor.

Vaciar:

- el circuito de refrigeración por el manguito inferior

del radiador con ayuda del útil (Mot. 1202-01) o el
útil (Mot. 1202-02) o el útil (Mot. 1448),

- la caja de velocidades y el motor (si es necesario).

Vaciar el circuito de acondicionador de aire median-
te el útil estación de carga.

Desconectar:

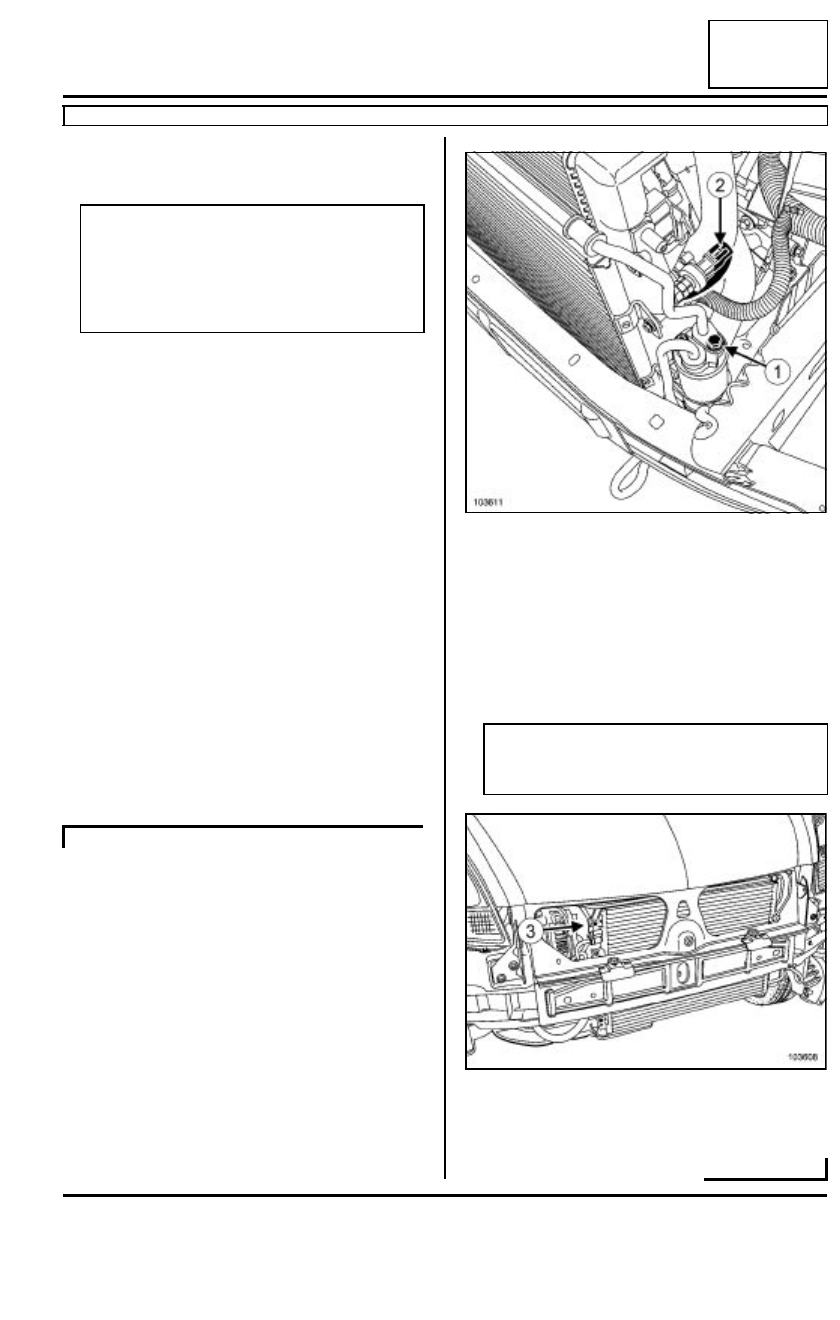

- el tubo del acondicionador de aire en la entrada del

compresor,

- el tubo del acondicionador de aire en la salida de la

botella deshidratante (1),

- el conector del presostato del acondicionador de

aire(2).

Quitar el tornillo de fijación (3) del tubo botella deshi-
dratante - evaporador en el condensador.

IMPORTANTE

Durante esta operación, amarrar el vehículo al
elevador mediante una correa para evitar que se
desequilibre. Para el procedimiento de coloca-
ción de la cinta (consultar GI, Medio de levanta-
miento, Elevador con toma bajo casco).

ACONDICIONADOR DE AIRE

103611

Poner imperativamente tapones en los tubos, el
compresor y la botella deshidratante para evitar
que se introduzca humedad en el circuito.

103608

10A

-

71

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K4M, y 752 o 753

10A

Extraer:

- las rótulas de dirección mediante el útil (Tav. 476),

- los estribos de freno y atarlos a los muelles de sus-

pensión,

- los bulones de los pies de amortiguadores,

- las fijaciones superiores de las bieletas de la barra

estabilizadora y aflojar las fijaciones inferiores,

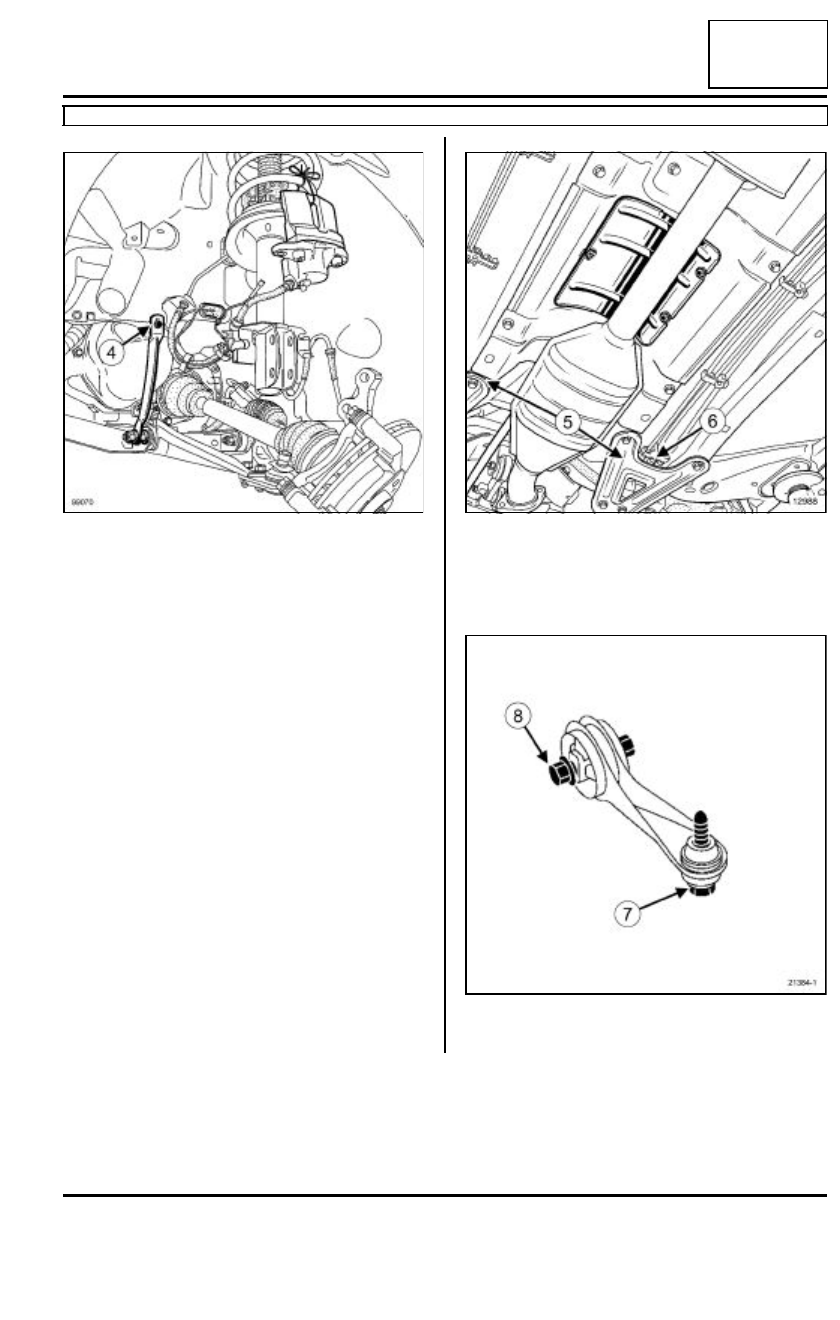

- los tornillos de fijación (4) de los tirantes de la

cuna-larguero.

Desconectar el captador del ABS (si el vehículo está
equipado).

Extraer los tirantes de la cuna (5).

Desconectar los tubos de carburante, por la parte in-
ferior del tirante derecho (6), y poner unos tapones
de limpieza.

Quitar el tornillo de fijación (7) de la bieleta de recu-
peración de par en el motor y aflojar el bulón (8).

99070

12988

21384-1

10A

-

72

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K4M, y 752 o 753

10A

Desconectar:

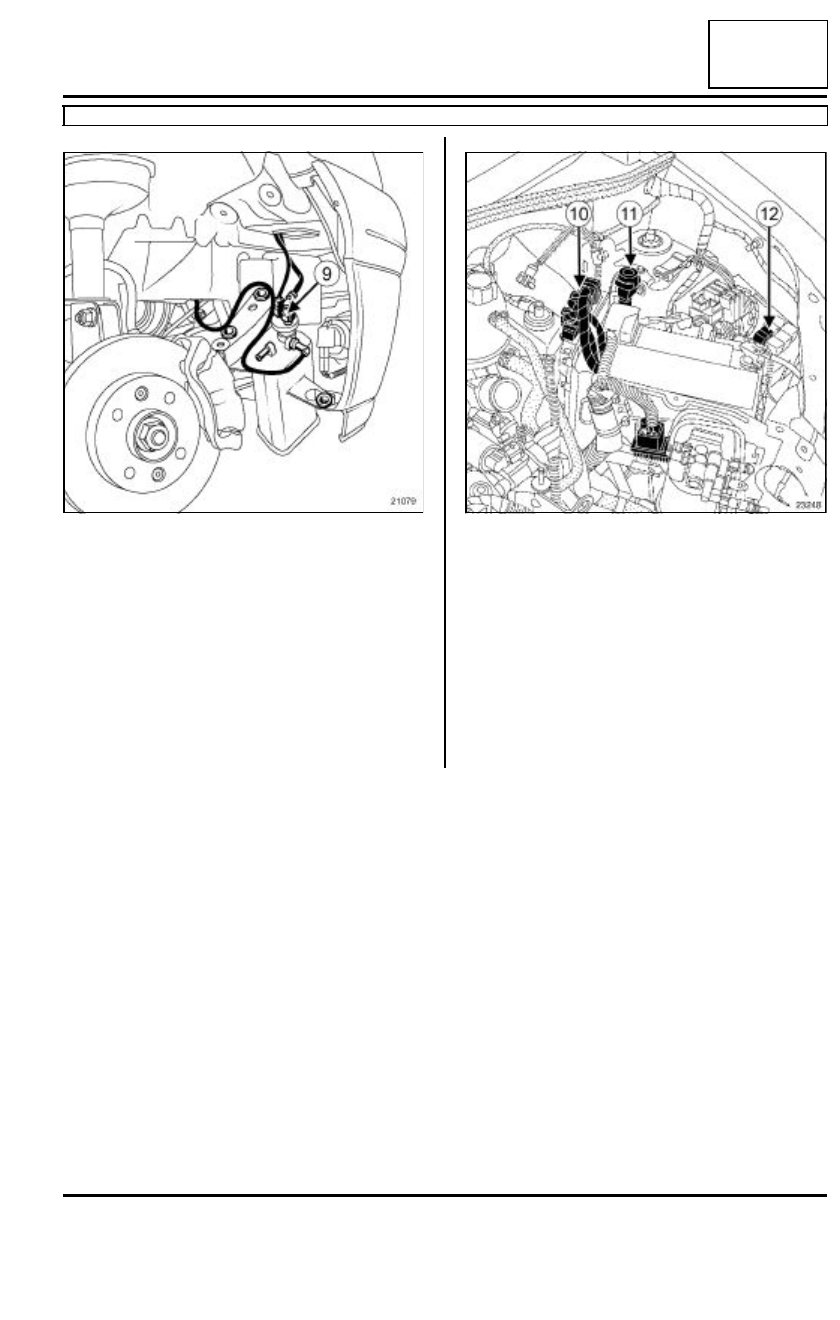

- el conector en el absorbedor de los vapores de ga-

solina,

- el tubo (9),

Extraer el resonador de aire.

Desconectar el conector del calculador de inyección
(10).

Extraer:

- el captador de inercia(11),

- la chapa de protección de la batería con el calcula-

dor.

Desconectar:

- el cableado del motor del cajetín de interconexión

del motor (12),

- la trenza de masa en la caja de velocidades.
