Renault Duster 2015 года. СИСТЕМА КОНТРОЛЯ ПАРКОВКИ
Принцип действия
Встроенные в задний бампер автомобиля ультразвуковые датчики «замеряют»
расстояние между автомобилем и препятствием при движении задним ходом.
Измерение сопровождается звуковыми сигналами, частота которых
увеличивается по мере приближения автомобиля к препятствию; как только
расстояние между автомобилем и препятствием приблизится к 40
сантиметрам, сигнал будет звучать непрерывно.
При движении задним ходом раздается звуковой сигнал. Если звуковой
сигнал продолжительный (3 секунды), он указывает на нарушение работы.
Примечание: Следите за тем, чтобы ультразвуковые датчики не были закрыты
(грязью, снегом и т. д.).
При движении задним ходом удар днища автомобиля о
бордюрный камень, тротуар и т. п. может повлечь за собой повреждение
автомобиля (например, деформацию элементов подвески).
Если это произошло, во избежание несчастного случая обратитесь на
сервисную станцию для проверки состояния автомобиля.
Данная система является дополнительным устройством,
которое с помощью звуковых сигналов информирует Вас о расстоянии,
отделяющем Ваш автомобиль, движущийся задним ходом, от препятствия.
Система не отменяет необходимость для водителя быть внимательным и
осторожным при маневрировании задним ходом.
Водитель всегда должен быть готов к любым неожиданностям, которые могут
возникнуть при вождении. При маневрировании следует внимательно
относиться к возможному появлению на пути детей, животных, детской
коляски, велосипедиста или к наличию небольших препятствий (например,
камня средних размеров, столбика и т. п.).
Отключение системы

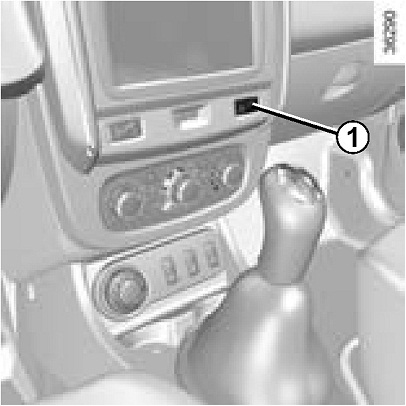

Вы можете отключить систему, нажав выключатель 1.
Сигнальная лампа, встроенная в выключатель, будет гореть непрерывно.
Отключенная таким образом система может быть снова включена новым
нажатием.
Неисправности
При обнаружении системой неисправности раздается предупреждающий
звуковой сигнал в течение 3 секунд. Обратитесь на сервисную станцию
компании-производителя.
Принцип действия

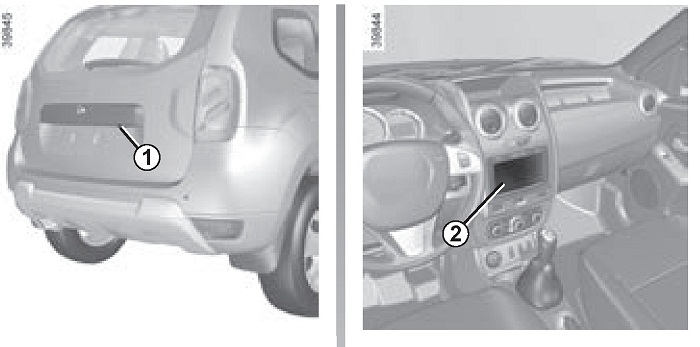

При движении задним ходом камера, 1 расположенная на двери багажника,
передает изображение зоны за автомобилем на мультимедийный дисплей 2
вместе с неподвижными линиями, обозначающими габариты этой зоны.
Для определения расстояния в системе используется неподвижный габарит.
При достижении красной зоны следите за бампером, чтобы остановиться в
запланированном месте.
Примечание. Следите за тем, чтобы камера заднего вида не была перекрыта
(грязью, снегом и т. п.).
Эта система является дополнительным средством, облегчающим вождение.
Несмотря на её наличие, водитель должен быть всегда осторожен и
внима-теле н.
Водитель всегда должен быть готов к любым неожиданностям, которые могут
возникнуть при вождении. При маневрировании следует внимательно
относиться к возможному появлению на пути детей, животных, детской
коляски, велосипедиста или к наличию небольших препятствий (например,
камня средних размеров, столбика и т. п.).

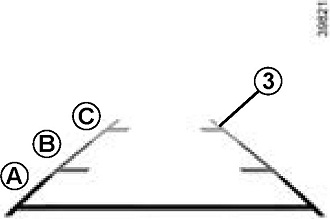

Неподвижный габарит 3
На неподвижных линиях 3 имеются цветные отметки А, В, С, обозначающие
расстояние за автомобилем:
- А (красный) на расстоянии около 30 сантиметров до автомобиля;
- В (желтый) на расстоянии примерно 70 сантиметров от автомобиля;
- С (зеленый) на расстоянии примерно 150 сантиметров от автомобиля.
Этот габарит остается неподвижным и показывает
траекторию движения автомобиля, если колеса находятся в положении
движения по прямой.
На экране отображается обращенное изображение.
Габариты являются изображениями, спроецированными на плоскую дорогу, эти
изображения следует игнорировать, когда они накладываются на
вертикальный объект или на предмет, лежащий на дороге.
Изображение объектов, появляющееся на краю экрана, может быть искажено.
В случае слишком сильной освещенности (снег, автомобиль под прямыми
солнечными лучами и т.п.), обзор камеры может быть нарушен.
