207

7

Практические советы по эксплуатации и обслуживанию

508_ru_Chap07_info-pratiques_ed01-2016

Проверка перед использованием ТСУ

Убедитесь, что шаровая опора надежно установлена, а также:
-  шаровая опора надежно закреплена замковым устройством (положение A),
-  страховой замок замкнут и ключ из него извлечен; рычажок механизма

запирания больше не перемещается,

-  шаровая опора неподвижно сидит на кронштейне; проверьте это, с силой

попытавшись пошевелить ее рукой.

Меры предосторожности при использовании ТСУ

Никогда не отпирайте замок фаркопа, если к нему присоединен прицеп или на
шаровой опоре установлено устройство для перевозки грузов и предметов.
Никогда не превышайте разрешенную максимальную массу (РММА) автопоезда.
Перед началом движения проверьте регулировку фар.
Дополнительную информацию о регулировке угла наклона фар читайте в
соответствующей рубрике.

После использования ТСУ

При совершении поездок без прицепа или устройств для перевозки грузов
электроразъем следует убрать, шаровую опору снять, а ее кожух убрать на
кронштейн. Это необходимо для того, чтобы фаркоп не закрывал номерной знак и
световые приборы.

208

Практические советы по эксплуатации и обслуживанию

508_ru_Chap07_info-pratiques_ed01-2016

Монтаж шаровой опоры тягово-сцепного устройства (фаркопа)

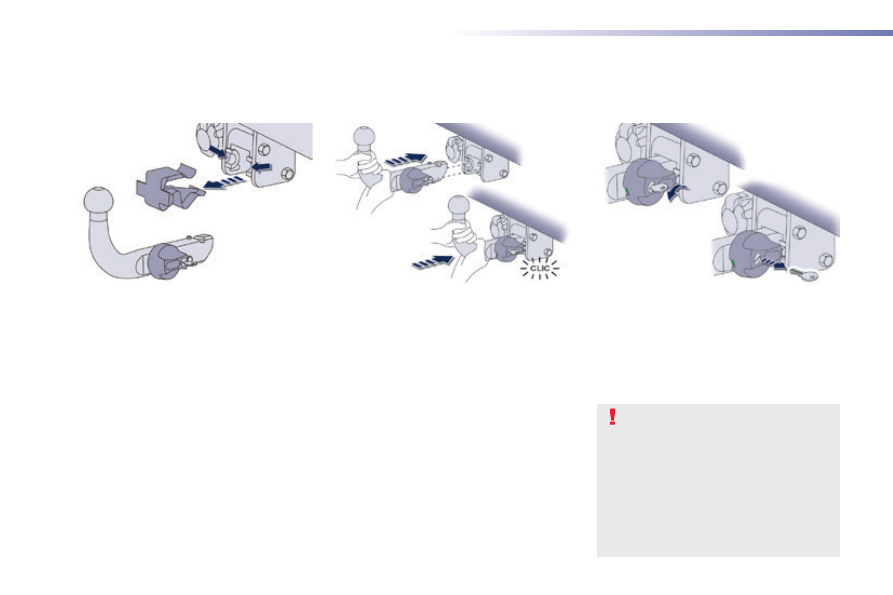

Снимите с кронштейна шаровой опоры защитный
кожух и проверьте исправное состояние
механизма крепления. При необходимости,
очистите его щеткой или чистой тряпкой.

Возьмите шар в обе руки; вставьте конец
шаровой опоры в кронштейн, а затем,
чтобы надежно зафиксировать систему,
жестко нажмите сверху вниз на шар опоры.

Убедитесь, что шаровая опора надежно

зафиксирована (находится в положении A).

Поверните ключ против часовой стрелки,

чтобы зафиксировать механизм крепления

шаровой опоры.

Никогда не оставляйте ключ в замке и

храните его в надежном месте.

Если ключ не поворачивается или его невозможно

вынуть, значит шаровая опора плохо закреплена;

проделайте всю операцию с самого начала.

Если какое-либо условие установки ТСУ не

соблюдено, проделайте всю операцию с самого

начала.

В любых случаях, если метка остается красной,

не пользуйтесь тягово-сцепным устройством и

обратитесь в сервисную сеть PEUGEOT или в

специализированный техцентр.

Выньте шаровую опору из ее сумки.
Снимите защитный кожух с шара и колпачок
с рычажка фиксатора.
Уберите заглушку, кожух и колпачок в сумку
для принадлежностей.

Убедитесь, что шар не зафиксирован
замковым механизмом (положение B). В
противном случае вставьте ключ в замок и
поверните его по часовой стрелке, чтобы
отомкнуть механизм. После этого нажмите
на рычажок и поверните его по часовой
стрелке до упора.

Рычажок механизма запирания
автоматически повернется против часовой
стрелки с характерным "щелчком"; держите
при этом руку подальше.

209

7

Практические советы по эксплуатации и обслуживанию

508_ru_Chap07_info-pratiques_ed01-2016

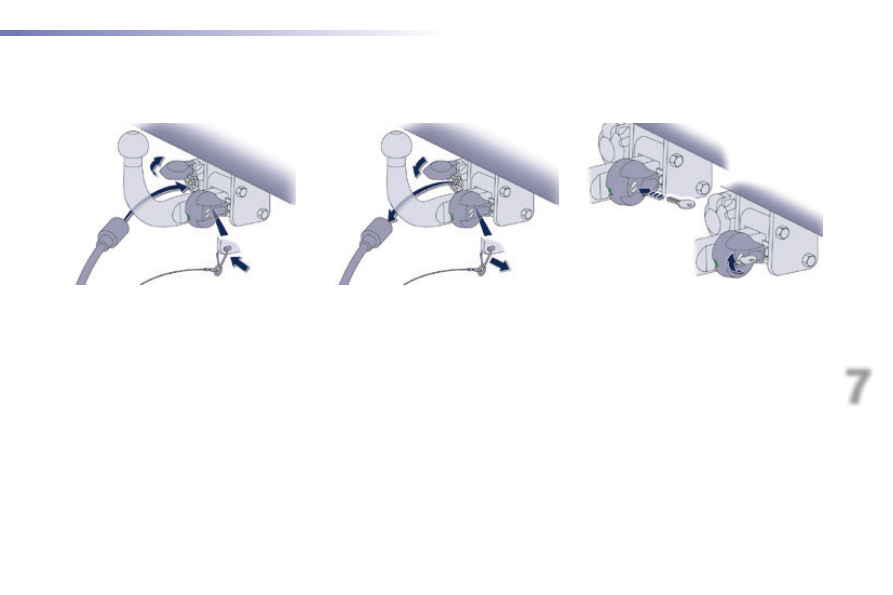

Закрепите прицеп на шаровой опоре
тягово-сцепного устройства.
Зацепите трос, жестко связанный с
прицепом, за страховочное кольцо,
расположенное на кронштейне шаровой
опоры.
Опустите кронштейн электроразъема,
потянув книзу кольцо, расположенное под
бампером.
Уберите защитную заглушку с
электроразъема и подключите к нему
электрожгут прицепа.

Снятие шаровой опоры

Отключите электрожгут прицепа от
разъема на кронштейне.
Отцепите трос, жестко связанный с
прицепом, от страховочного кольца на
кронштейне.
Открепите прицеп от шаровой опоры
тягово-сцепного устройства.
Переведите кронштейн электроразъема в
сложенное положение.

Вставьте ключ в замок.
Поверните ключ по часовой стрелке, чтобы
отомкнуть замок механизма крепления
шаровой опоры.

210

Практические советы по эксплуатации и обслуживанию

508_ru_Chap07_info-pratiques_ed01-2016

Обслуживание

Тягово-сцепное устройство будет работать
надлежаще только при содержании его
шаровой опоры и кронштейна в чистоте.
Перед мойкой автомобиля высоконапорной
струей воды, электроразъем следует
сложить, шаровую опору снять, а защитный
кожух убрать на кронштейн.

С любыми работами, связанными с тягово-
сцепным устройством, следует обращаться
в сервисную сеть PEUGEOT или в
специализированный техцентр.

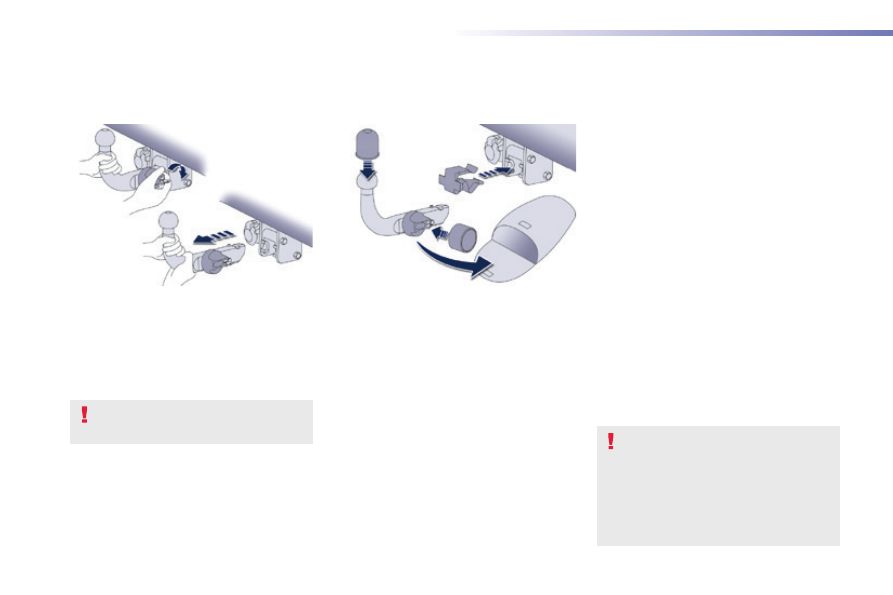

Наденьте на шар защитный кожух, а на
рычажок замка - колпачок.
Уберите шаровую опору в сумку.
Наденьте защитный кожух на кронштейн
крепления шаровой опоры.

Жестко удерживая шаровую опору одной
рукой, другой рукой нажмите на рычажок и
поверните его по часовой стрелке до упора.
Выньте шаровую опору из держателя.

Помните, шаровая опора тяжела (около 3,5 кг).
Примите меры, чтобы не пораниться!

Хранение

Съемную шаровую опору рекомендуется
хранить в нише под полом багажника.
Ее необходимо привязать при помощи
чехольного шнура.

Никогда не оставляйте шаровую опору в
багажнике, не зафиксировав ее. В случае
резкого торможения непривязанная
опора может представлять опасность для
сидящих в автомобиле пассажиров.
К тому же шаровая опора может получить
повреждения и попортить багажник.
