Фаркоп с быстросъемной шаровой опорой

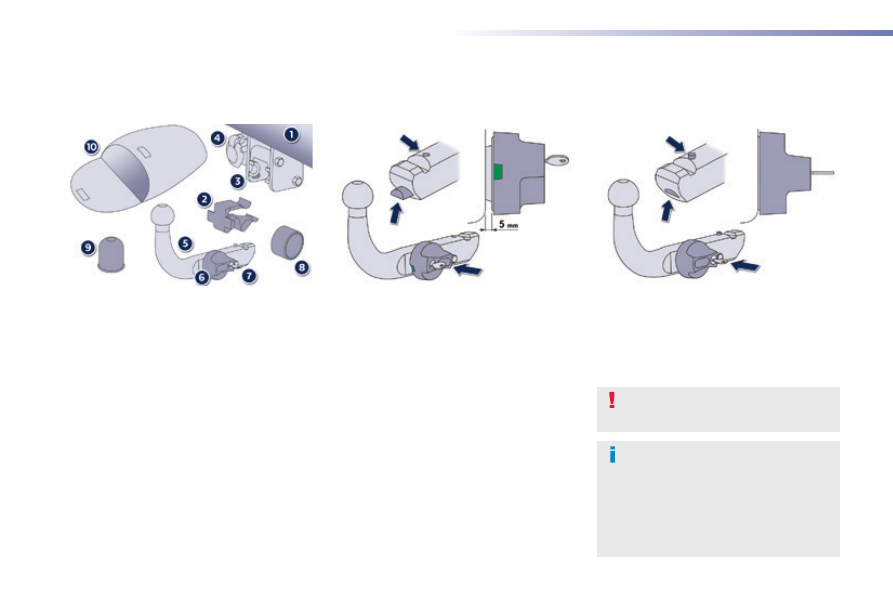

Описание

На оригинальное тягово-сцепное

устройство (фаркоп) можно легко и быстро

устанавливать и снимать шаровую опору

без всякого инструмента. Устройство

устанавливается за бампером и остается

незаметным после снятия шаровой опоры и

убирания электроразъема.
1.

  Кронштейн фиксатора.

2.

  Защитный кожух.

3.

  Страховочное кольцо.

4.

  Убирающийся электроразъем для

подключения электропроводки.

5.

  Съемный шар.

6.

  Рычажок механизма запирания /

отпирания.

7.

  Страховой замок с ключом.

8.

  Колпачок механизма запирания.

9.

  Защитный кожух шара.

10.

  Сумка с принадлежностями.

A. В замкнутом положении

Рычажок механизма запирания не
контактирует с шаром (зазор около 5 мм).
Видная зеленая метка.
Замок механизма запирания ориентирован
назад.
Из шара заметно выступает фиксатор.

B. В незамкнутом положении

Рычажок механизма запирания контактирует с

шаром (зазор около 5 мм).

Зеленая метка не видна.

Замок механизма запирания ориентирован вперед.
При этом фиксатор больше не виден.

Соблюдайте правила страны, по
которой вы проезжаете.

Сведения о максимальной нагрузке
на тягово-сцепное устройство см. в
рубрике "Технические характеристики".
О безопасном вождении автомобиля с
тягово-сцепным устройством читайте в
рубрике "Буксировка прицепа".

207

7

Практические советы по эксплуатации и обслуживанию

508_ru_Chap07_info-pratiques_ed01-2016

Проверка перед использованием ТСУ

Убедитесь, что шаровая опора надежно установлена, а также:
-  шаровая опора надежно закреплена замковым устройством (положение A),
-  страховой замок замкнут и ключ из него извлечен; рычажок механизма

запирания больше не перемещается,

-  шаровая опора неподвижно сидит на кронштейне; проверьте это, с силой

попытавшись пошевелить ее рукой.

Меры предосторожности при использовании ТСУ

Никогда не отпирайте замок фаркопа, если к нему присоединен прицеп или на
шаровой опоре установлено устройство для перевозки грузов и предметов.
Никогда не превышайте разрешенную максимальную массу (РММА) автопоезда.
Перед началом движения проверьте регулировку фар.
Дополнительную информацию о регулировке угла наклона фар читайте в
соответствующей рубрике.

После использования ТСУ

При совершении поездок без прицепа или устройств для перевозки грузов
электроразъем следует убрать, шаровую опору снять, а ее кожух убрать на
кронштейн. Это необходимо для того, чтобы фаркоп не закрывал номерной знак и
световые приборы.

208

Практические советы по эксплуатации и обслуживанию

508_ru_Chap07_info-pratiques_ed01-2016

Монтаж шаровой опоры тягово-сцепного устройства (фаркопа)

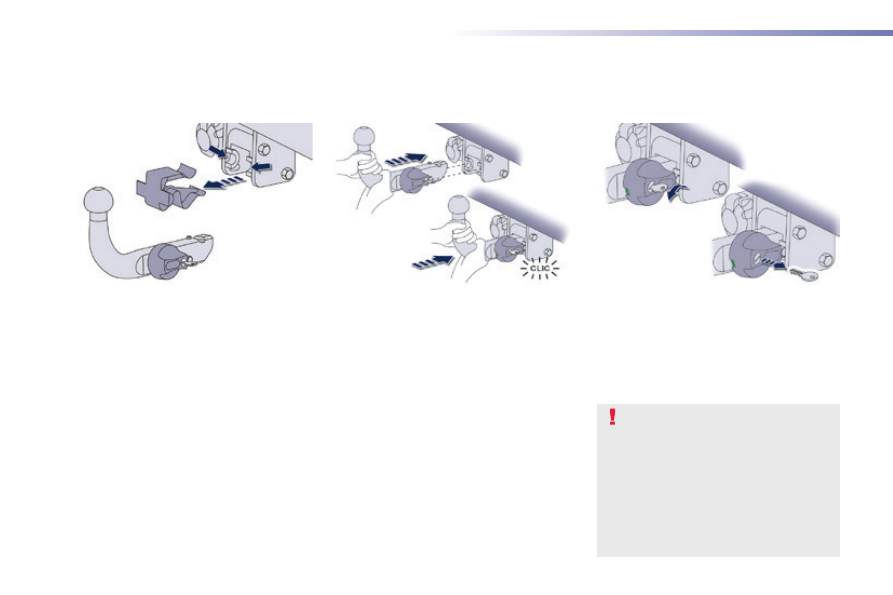

Снимите с кронштейна шаровой опоры защитный
кожух и проверьте исправное состояние
механизма крепления. При необходимости,
очистите его щеткой или чистой тряпкой.

Возьмите шар в обе руки; вставьте конец
шаровой опоры в кронштейн, а затем,
чтобы надежно зафиксировать систему,
жестко нажмите сверху вниз на шар опоры.

Убедитесь, что шаровая опора надежно

зафиксирована (находится в положении A).

Поверните ключ против часовой стрелки,

чтобы зафиксировать механизм крепления

шаровой опоры.

Никогда не оставляйте ключ в замке и

храните его в надежном месте.

Если ключ не поворачивается или его невозможно

вынуть, значит шаровая опора плохо закреплена;

проделайте всю операцию с самого начала.

Если какое-либо условие установки ТСУ не

соблюдено, проделайте всю операцию с самого

начала.

В любых случаях, если метка остается красной,

не пользуйтесь тягово-сцепным устройством и

обратитесь в сервисную сеть PEUGEOT или в

специализированный техцентр.

Выньте шаровую опору из ее сумки.
Снимите защитный кожух с шара и колпачок
с рычажка фиксатора.
Уберите заглушку, кожух и колпачок в сумку
для принадлежностей.

Убедитесь, что шар не зафиксирован
замковым механизмом (положение B). В
противном случае вставьте ключ в замок и
поверните его по часовой стрелке, чтобы
отомкнуть механизм. После этого нажмите
на рычажок и поверните его по часовой
стрелке до упора.

Рычажок механизма запирания
автоматически повернется против часовой
стрелки с характерным "щелчком"; держите
при этом руку подальше.

209

7

Практические советы по эксплуатации и обслуживанию

508_ru_Chap07_info-pratiques_ed01-2016

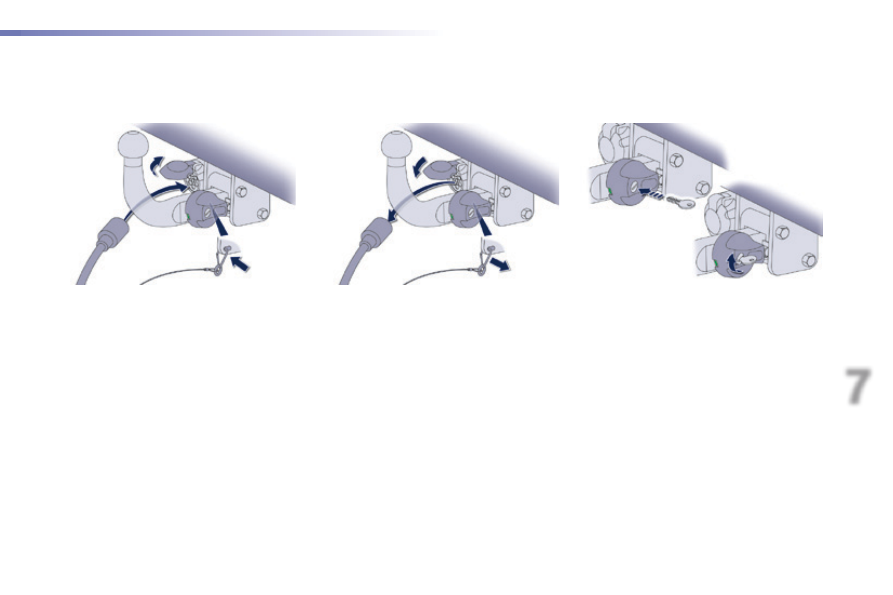

Закрепите прицеп на шаровой опоре
тягово-сцепного устройства.
Зацепите трос, жестко связанный с
прицепом, за страховочное кольцо,
расположенное на кронштейне шаровой
опоры.
Опустите кронштейн электроразъема,
потянув книзу кольцо, расположенное под
бампером.
Уберите защитную заглушку с
электроразъема и подключите к нему
электрожгут прицепа.

Снятие шаровой опоры

Отключите электрожгут прицепа от
разъема на кронштейне.
Отцепите трос, жестко связанный с
прицепом, от страховочного кольца на
кронштейне.
Открепите прицеп от шаровой опоры
тягово-сцепного устройства.
Переведите кронштейн электроразъема в
сложенное положение.

Вставьте ключ в замок.
Поверните ключ по часовой стрелке, чтобы
отомкнуть замок механизма крепления
шаровой опоры.
