112

Системы обеспечения комфорта

508_ru_Chap03_ergonomie-et-confort_ed01-2016

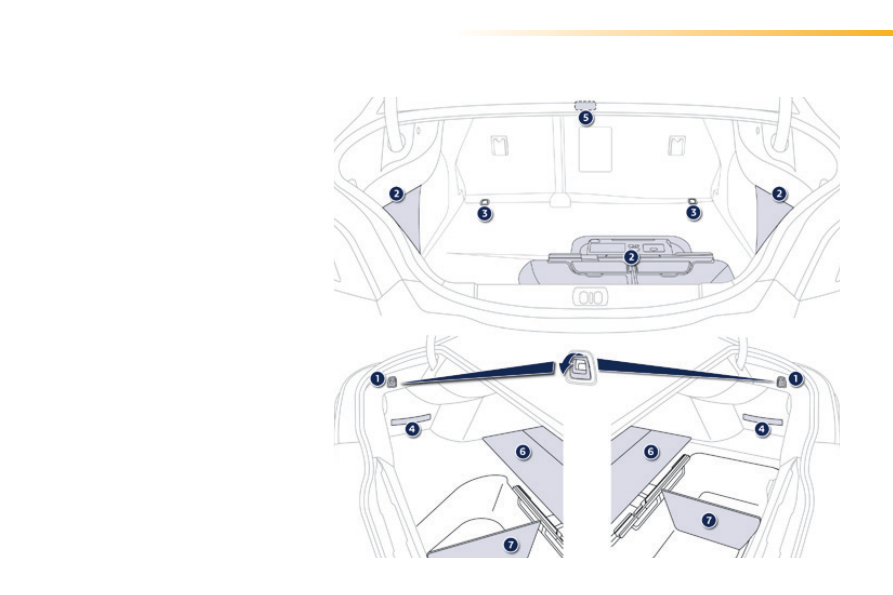

Обустройство багажного отделения (на седане)

1.



Складные крючки

2.



Ящики для вещей



Для буксирного кольца, противооткатного
упора и комплекта принадлежностей
для временной заделки прокола в шине
(в зависимости от комплектации и страны
поставки автомобиля).

3.



Кольца для закрепления грузов и багажа

4.



Лямки для закрепления багажа

5.



Плафон багажного отделения

6.



Пол багажного отделения



Для доступа к ящикам или запасному
колесу (в зависимости от комплектации)
приподнимите пол.

7.



Съемная перегородка

113

3

Системы обеспечения комфорта

508_ru_Chap03_ergonomie-et-confort_ed01-2016

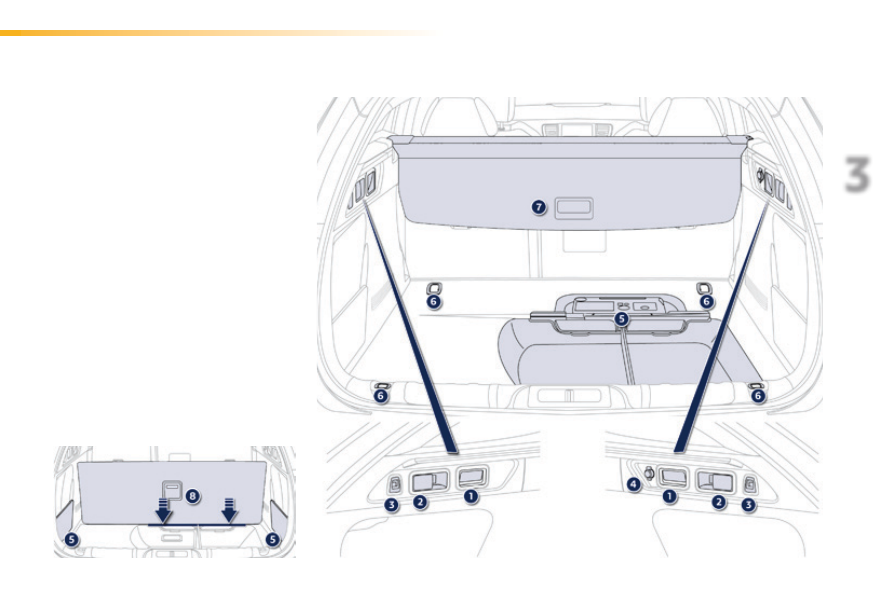

Обустройство багажного отделения (на SW и RXH "thermique")

1.



Плафоны багажного отделения

2.



Рукоятки механизма складывания

задних сидений

3.



Складные крючки

4.



Розетка 12 В для дополнительных

потребителей (не более 120 Вт)

5.



Ящики для вещей



Для буксирного кольца, противооткатного
упора и комплекта принадлежностей для
временной заделки прокола в шине
(в зависимости от комплектации и страны
поставки автомобиля).

6.



Кольца для закрепления грузов и

багажа

7.



Задняя шторка багажного отделения



(см. на след. странице).

8.



Пол багажного отделения



Для доступа к ящикам или запасному колесу
(в зависимости от комплектации) поставьте
пол вертикально в направляющих.

114

Системы обеспечения комфорта

508_ru_Chap03_ergonomie-et-confort_ed01-2016

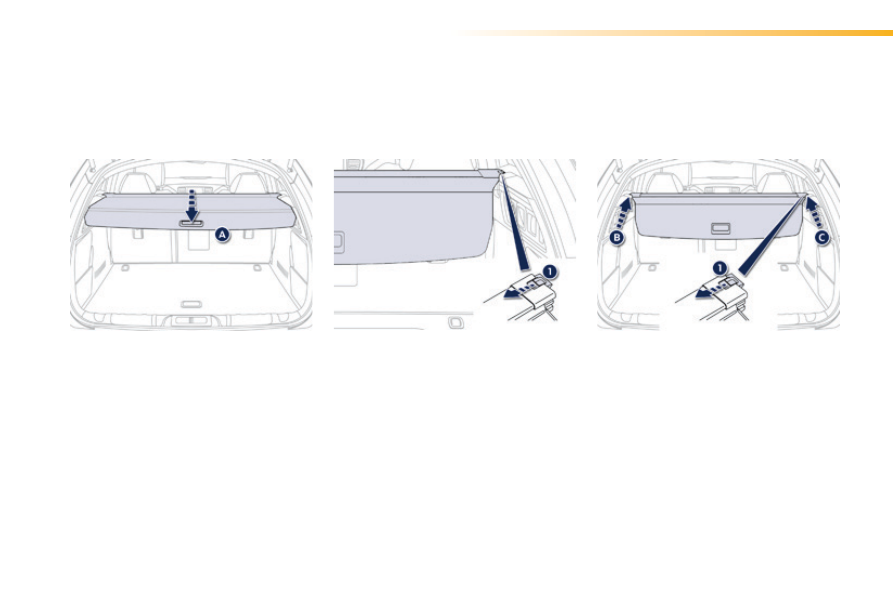

Багажная полка

Сложить полку

Снятие полки

Установка полки

F

  Слегка нажмите на ручку (PRESS), при

этом багажная полка автоматически
свернется.

Подвижную часть A можно сложить вдоль
спинки заднего дивана.

F

  Нажмите на кнопку 1 и подмнимите

багажную полку сначала за правый, а
затем за левый край, чтобы снять ее.

F

  Установите левый край сматывающего

устройства полки в гнездо

В за задним

диваном.

F

  Нажмите на кнопку 1 сматывающего

устройства и установите его на место в
гнездо

С справа.

F

  Отпустите кнопку, чтобы зафиксировать

полку.

F

  Разверните ее до полной фиксации на

стойке багажного отсека.

(SW и RXH "thermique")

115

3

Системы обеспечения комфорта

508_ru_Chap03_ergonomie-et-confort_ed01-2016

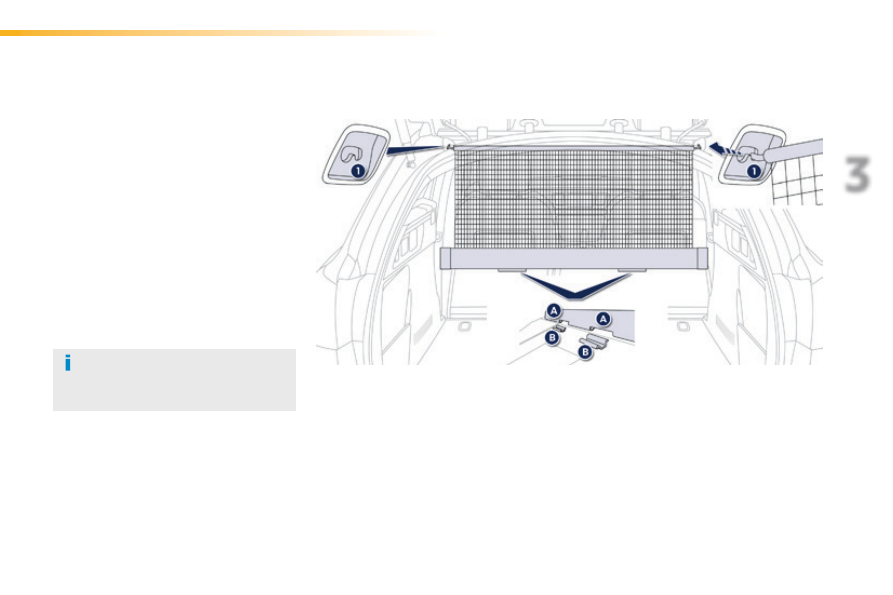

Сетка-перегородка для высокого багажа

Сетка крепится к специальным верхним и
нижним фиксаторам, позволяя загружать
все пространство багажного отсека от пола
до потолка:
-  за сиденьями 1го ряда при сложенных

сиденьях второго,

-  за сиденьями 2го ряда.

Ни в коем случае не поднимайте
задние сиденья, если на их сложенных
спинках закреплен рулон с сеткой.

F

  установите рулон сетки на салазки

(расположенные на спинке задних
сложенных сидений),

F

  обе прорези A должны располагаться

над салазками B. Вставьте салазки B в
прорези A и подтолкните рулон (вдоль
продольной оси) справа налево так,
чтобы зафиксировать,

F

  убедитесь, что сетка нормально

закреплена и правильно натянута,

F

  сложите задние сиденья,

F

  разверните сетку для перевозки

высокого багажа, не натягивая ее,

F

  установите на соответствующий

верхний фиксатор 1 конец
металлического стержня,

F

  установите другой конец

металлического стержня на второй
фиксатор 1.

1

й

 ряд

(SW и RXH "thermique")
