Peugeot 508 (2016 год). Руководство - часть 1

9

.

Общий обзор

508_ru_Chap00b_vue-ensemble_ed01-2016

Блоки контрольных ламп*

Оборудование места водителя (продолжение)

Открывание багажника.

Открывание люка топливного бака.

Массаж.

Система охранной сигнализации.

Контрольная лампа системы программируемого подогрева.

Электрический стояночный тормоз.

Пуск/останов электронным
ключом.

Выключение системы "стоп-старт".

Информационный дисплей "хед-ап"
(вкл./выкл., настройки).

Выключение системы помощи при
парковке.

Система слежения за "слепыми зонами".

"Детская" блокировка дверных замков.

Отключение системы ASR.

Система адаптации дальнего света фар.

Включение контрольной лампы свидетельствует о
состоянии соответствующей системы.

* В зависимости от комплектации автомобиля.

70

79

122

196

200

168

165

50, 57, 65, 68

184

97

193

182

135

158

13

1

Бортовые приборы

508_ru_Chap01_instrument-bord_ed01-2016

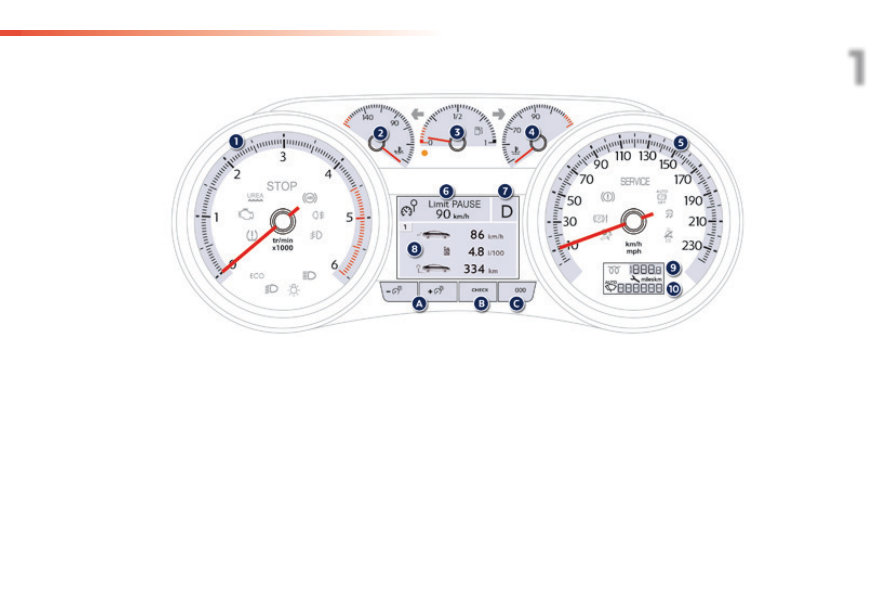

Панель приборов

1.

  Тахометр (x 1000 об/мин или rpm), цена

деления зависит от силового агрегата

(бензиновый или дизель).

2.

  Указатель температуры масла в двигателе.

3.

  Датчик уровня топлива.

4.

  Датчик температуры охлаждающей жидкости.

5.

  Спидометр (км/ч или миль/ч).

6.

  Параметры запрограммированной скорости

регулятора или ограничителя скоростного

режима.

7.

  Индикатор включенной передачи

механической коробки передач или положения

селектора и передачи автоматической

коробки передач.

A.

  Регулятор общего освещения.

B.

  Показ записей в журнале регистрации

сбоев.



Вызов информации:
●  о плановом ТО,
●  о запасе хода по присадке AdBlue

®

.

C.

  Обнуление счетчика пробега за

поездку.

8.

  Зона отображения информации:

сообщения о состоянии или работе

бортовых систем, бортовой компьютер.

9.

  Счетчик пробега за поездку (км или

миль).

10.

  Автоматический стеклоочиститель



Указатель пробега до планового ТО



(км или миль) затем



счетчик пробега.



Эти два параметра показываются один

за другим при включении зажигания.

Контрольные приборы и дисплеи

Элементы управления настройками

14

Бортовые приборы

508_ru_Chap01_instrument-bord_ed01-2016

Контрольные лампы

Это визуально воспринимаемые сигналы, предназначенные для информирования водителя о работе систем (индикаторы включенного или
выключенного состояния) или о появлении неисправности (уведомляющие сигнализаторы).

При включении зажигания

Уведомляющие сигнализаторы загораются
на несколько секунд при включении
зажигания на автомобиле - на панели
приборов и/или на ее дисплее.
С запуском двигателя они должны
погаснуть.
Если сигнализатор продолжает гореть,
выясните причину прежде чем тронуться в
путь.

Сопутствующие уведомления

Некоторые сигнализаторы могут загораться
в сопровождении звукового сигнала и
сообщения на дисплее панели приборов.
Сигнализатор может гореть либо не мигая,
либо в мигающем режиме.

Некоторые сигнализаторы могут работать в
обоих режимах: постоянном или мигающем.
Лишь сопоставив режим сигнализатора
с поведением автомобиля, можно
судить, исправны его системы или
речь действительно идет о появлении
неисправности. В случае неисправности,
загоревшися сигнализатор может
сопровождаться звуковым сигналом.
За более подробной информацией
обращайтесь к размещенным ниже
таблицам.

15

1

Бортовые приборы

508_ru_Chap01_instrument-bord_ed01-2016

Контрольные лампы активного состояния систем

Загорание нижеуказанных контрольных ламп - на панели приборов и/или на ее дисплее - свидетельствует о том, что соответствующая система включена.

Сигнализатор

Состояние

Причина

Что делать / Примечания

Указатель

левого поворота

Мигает с зуммером.

Выключатель света переведен в
нижнее положение.

Указатель

правого поворота

Мигает с зуммером.

Выключатель света переведен в
верхнее положение.

Стояночные

огни

Горит постоянно.

Выключатель света переведен в
положение "Стояночные огни".

Фары ближнего

света

Горит постоянно.

Выключатель света переведен в
положение "Фары ближнего света".

Фары дальнего

света

Горит постоянно.

Водитель переместил
выключатель света на себя.

Переместите выключатель света от себя, чтобы
перейти на ближний свет.

Противотуманные

фары

Горит постоянно.

Противотуманные фары включены
кольцевым переключателем
световых приборов.

Для выключения противотуманных фар
поверните кольцевой переключатель на две
позиции назад.

Задние

противотуманные

фонари

Горит постоянно.

Задние противотуманные фонари
включены.

Для выключения противотуманных фонарей
поверните выключатель назад.

Дополнительную информацию об управлении световыми приборами см. в соответствующей рубрике.
