6

119

ОБУСТРОЙСТВО

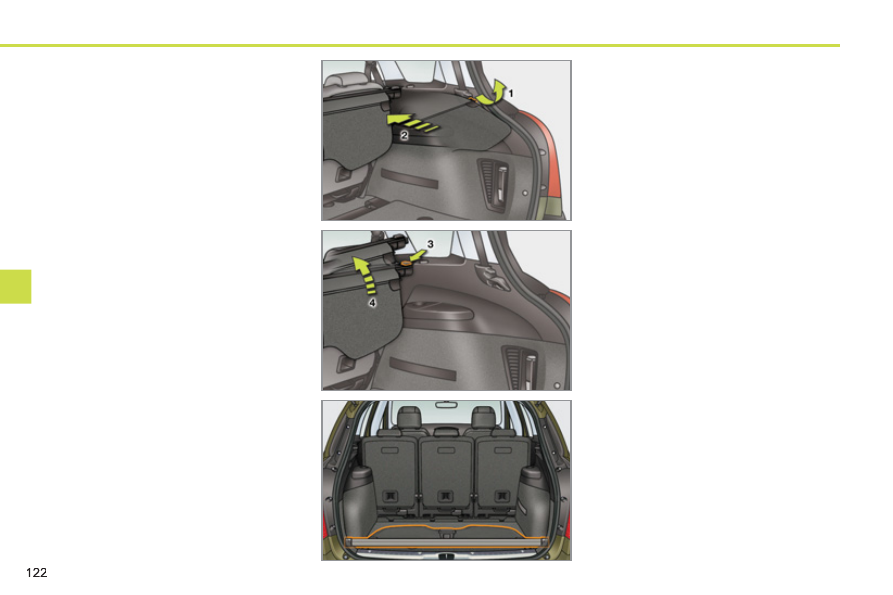

       Полка багажного отсека

 Полка состоит из четырех секций, три из ко-

торых складываются.

 Ее можно убрать:
   -

либо сложив за задними сиденьями (1),

  -

либо  сложив  и  убрав  в  отведенное  под

задними сиденьями место (2).

 Чтобы сложить ее со стороны багажника:
   )   снимите полку с боковых кронштейнов,
  )   возьмитесь за ручку  A ,
  )   сложите ее "гармошкой", подвинув до за-

дних сидений.

 Чтобы развернуть ее со стороны багажника:
   )   возьмитесь за ручку  A ,
  )   разверните ее до самых стоек багажного

отсека,

  )   закрепите полку на боковых кронштейнах.

       Крючки

  Максимальная нагрузка
 7,5  кг,  если  полка  установлена  вместе

с  сетчатой  перегородкой  для  высокого

багажа во 2-м ряду.

 Крючки служат для перевозки пакетов с про-

дуктами.

6

120

ОБУСТРОЙСТВО

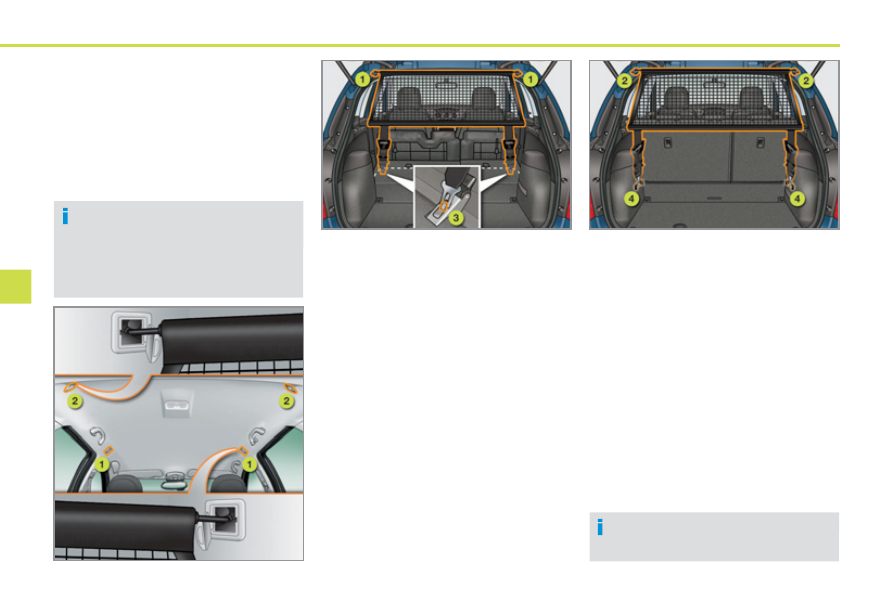

       Сетка-перегородка для высокого

багажа

 Сетка  крепится  к  специальным  верхним  и

нижним  фиксаторам,  позволяя  загружать

все  пространство  багажного  отсека  от  пола

до потолка:
   -

за сиденьями второго ряда,

  -

за сиденьями первого ряда при сложен-

ных сиденьях второго.

 Для ее установки в первом ряду:
   )   откройте заглушки верхних креплений  1 ,
  )   разверните сетку для перевозки высоко-

го багажа,

  )   установите поочередно на верхние фик-

саторы   1   концы  металлического  стерж-

ня, к которому прикреплена сетка,

  )   ослабьте лямки до конца,
  )   прицепите  карабины  лямок  к  соответс-

твующему  стержню   3 ,  расположенному

под задними сиденьями,

  )   сложите задние сиденья,
  )   натяните лямки,
  )   убедитесь, что сетка нормально закреп-

лена и правильно натянута.

 Для ее установки во втором ряду:
   )   сложите  или  уберите  полку  багажного

отсека,

  )   откройте заглушки верхних креплений  2 ,
  )   разверните сетку для перевозки высоко-

го багажа,

  )   установите поочередно на верхние фик-

саторы   2   концы  металлического  стерж-

ня, к которому прикреплена сетка,

  )   прицепите  карабины  лямок  сетки  к  со-

ответствующим  им  кольцам   4 ,  располо-

женным  на  кронштейнах  петель  задних

сидений,

  )   натяните лямки,
  )   убедитесь, что сетка нормально закреп-

лена и правильно натянута.

 При натягивании сетки необходимо убе-

диться в том, что пряжки лямок находят-

ся на виду со стороны багажного отсека:

так  Вы  сможете  воспользоваться  ими,

чтобы ослабить или натянуть их.

 Сетку можно убрать в расположенную в

полу нишу для вещей.

6

121

ОБУСТРОЙСТВО

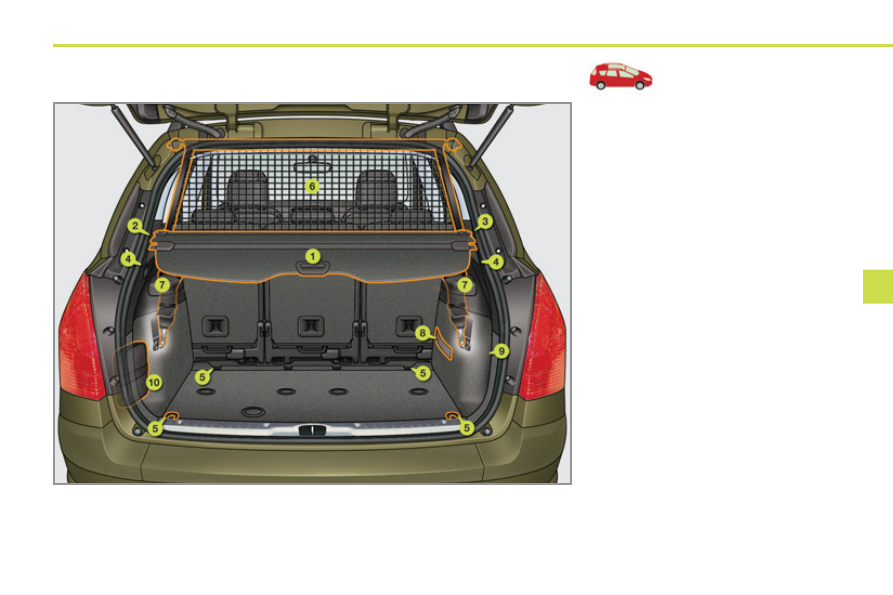

ОБУСТРОЙСТВО

БАГАЖНОГО ОТДЕЛЕНИЯ

    1.    Багажная шторка


(см. подробности на следующей странице)

  2.    Вещевой ящик

  3.    Розетка 12 В


(см. подробности на следующей странице)

  4.    Крючки


(см. подробности на следующей странице)

  5.    Багажные кольца

  6.    Сетка-перегородка для перевозки вы-

соких предметов



(см. подробности на следующей странице)

  7.    Задний подлокотник с подстаканниками

  8.    Лямка для закрепления

  9.    Место для переносной лампы или для

аудиоусилителя Hi-Fi



(см. подробности на следующей странице)

  10.    Комплект  принадлежностей  для  вре-

менного устранения прокола в шине

6

ОБУСТРОЙСТВО

          Багажная шторка

 Чтобы установить ее:
   )   установите один конец катушки на крон-

штейн,

  )   установите  другой  конец  на  кронштейн,

при этом катушка автоматически зафик-

сируется,

  )   разверните  шторку  до  самых  стоек  ба-

гажного отделения,

  )   установите  направляющие  на  располо-

женные на стойках салазки.

 Чтобы убрать ее:
   )   снимите  направляющие  с  расположен-

ных на стойках салазок,

  )   сверните шторку в рулон,
  )   потяните  и  удерживайте  фиксатор  ка-

тушки, чтобы снять ее,

  )   снимите  катушку  с  кронштейна  сначала

с одной стороны, а затем - с другой.

 Снятую шторку укладывают возле порога ба-

гажного отделения катушкой кверху, свисаю-

щей частью внутрь багажника.
