В случае неисправности

108_ru_Chap08_en-cas-pannes_ed01-2016

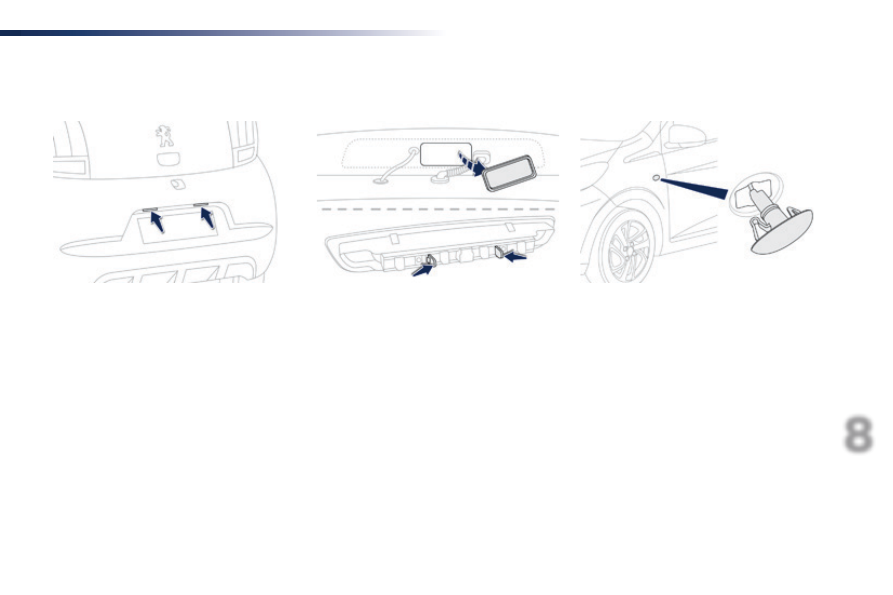

Фонари подсветки номерного

знака (W5W)

F

  Вставьте тонкую отвертку в одну из

прорезей на рассеивателе.

F

  Протолкните его наружу, чтобы

открепить.

F

  Снимите рассеиватель.

F

  Замените перегоревшую лампу.

Третий стоп-сигнал

(4 лампы W5W)

F

  Откройте багажник и снимите пластмассовую заглушку.

F

  Нажмите на металлические язычки, чтобы высвободить

фонарь.

F

  Извлеките фонарь с внешней стороны крышки

багажника.

F

  Выньте держатель лампы, сжав два пластиковых язычка.

F

  Замните неисправные лампы.

Боковые повторители

указателей поворотов

(лампа WY5W с желтой колбой)

F

  Протолкние фонарь повторителя

вперед или назад и высвободите его,
потянув к себе.

F

  Отсоедините держатель с лампой и

замените его.

При установке рассеивателя на место,
нажмите на него, чтобы он стал на
фиксаторы.

Установку фонаря на место осуществляйте
в обратном порядке.

168

В случае неисправности

108_ru_Chap08_en-cas-pannes_ed01-2016

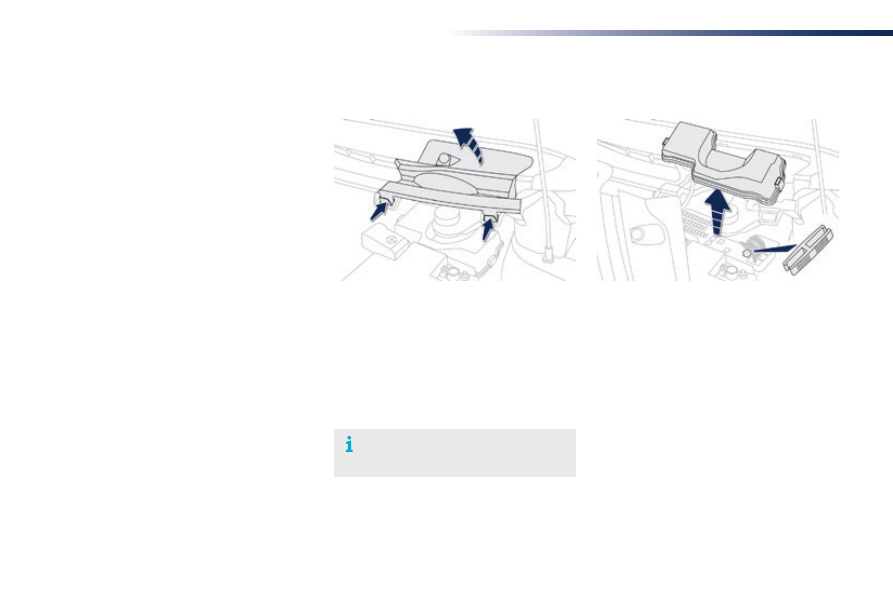

Замена предохранителя

Доступ к инструменту

Блоки плавких предохранителей находятся
в салоне под панелью приборов и рядом
с аккумуляторной батареей в моторном
отсеке.

Пинцет для извлечения предохранителей
закреплен спереди на блоке
предохранителей в моторном отсеке.
F

  Снимите с фиксаторов пластмассовый

кожух, расположенный под ветровым
стеклом, нажав на два язычка.

F

  Снимите крышку с блока

предохранителей, отжав выступ вправо.

F

  Возьмите пинцет.

Снимая с фиксаторов пластмассовый
кожух, не снимайте с ним прокладку.

169

8

В случае неисправности

108_ru_Chap08_en-cas-pannes_ed01-2016

Перед заменой сгоревшего предохранителя
необходимо:
F

  выяснить и устранить причину

неисправности,

F

  выключить все потребители

электроэнергии,

F

  обеспечить неподвижность автомобиля

и выключить зажигание,

F

  определить местонахождение

неисправного предохранителя по
таблицам и схемам, приведенным на
следующих страницах.

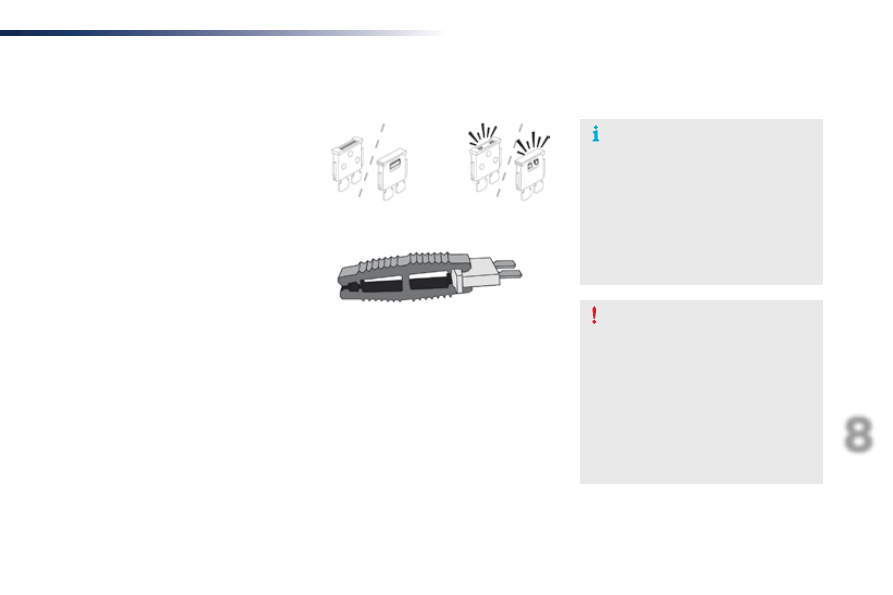

Замена предохранителя

Исправный

Сгоревший

Пинцет

Для замены предохранителя необходимо:
F

  пользоваться специальным пинцетом

для извлечения предохранителя
из гнезда и проверки состояния его
плавкого элемента,

F

  всегда заменять неисправный

предохранитель аналогичным с таким
же номиналом (такого же цвета);
несоблюдение номинала может привести
к неисправности (или возгоранию).

Если новый предохранитель
перегорит вскоре после замены,
проверьте исправность бортового
электрооборудования в сервисной сети
PEUGEOT или в специализированном
техцентре.

Компания PEUGEOT не несет ответственности
за расходы по устранению неисправностей
вашего автомобиля, вызванных установкой
дополнительного электрооборудования, не
изготовленного и не рекомендованного к
использованию компанией PEUGEOT, либо
установленного с нарушением инструкций
фирмы. В особенности это относится к
одновременно включенным дополнительным
электроприборам, потребляющим в сумме ток
более 10 мА.

Установка дополнительных

электроприборов

Система электрооборудования вашего автомобиля
рассчитана на работу как со стандартным
оборудованием, так и с дополнительными
устройствами.
Прежде чем устанавливать на свой автомобиль
дополнительные электроприборы или электронные
устройства, проконсультируйтесь в сервисной сети
PEUGEOT или в специализированном техцентре.

170

В случае неисправности

108_ru_Chap08_en-cas-pannes_ed01-2016

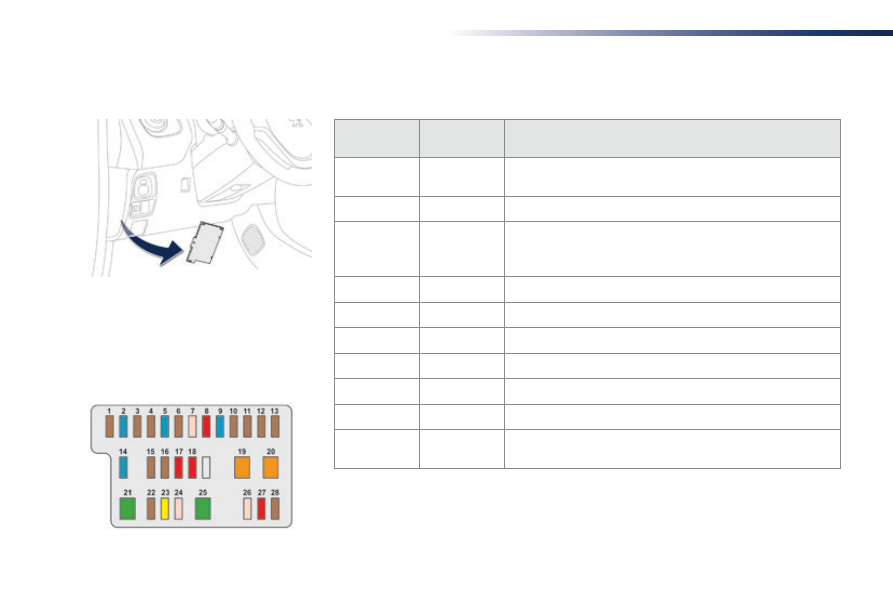

Предохранители под приборной панелью

Блок предохранителей расположен под
приборной панелью (со стороны водителя).
F

  Снимите белую пластиковую крышку,

чтобы открыть доступ к предохранителям.

После замены предохранителя тщательно
закройте крышку.

Предохранитель

№

Номинальный ток,

A

Защищаемая цепь

1

5

Фонарь заднего хода, система впрыска топлива,
автомагнитола, система VSC

2

15

Омыватель ветрового и заднего стекол

3

5

Главный коммутационный блок, панель приборов, дисплей, кондиционер
воздуха, обогрев заднего стекла и наружных зеркал заднего вида, подогрев
сидений, электропривод механизма полотняной крыши, автомагнитола

4

5

Усилитель рулевого управления, система "стоп-старт"

5

15

Очиститель заднего стекла

6

5

Вентилятор системы охлаждения двигателя, cистема ABS, система VSC

7

25

Очиститель ветрового стекла

8

10

Обогрев наружных зеркал заднего вида

9

15

Розетка 12 В (120 Вт макс.)

10

7,5

Наружные зеркала заднего вида, автомагнитола, система
"стоп-старт", панель приборов, дисплей
