Opel Frontera UE. Manual - part 747
5D–4
PARKING BRAKE SYSTEM
Parking Brake Rear Cable

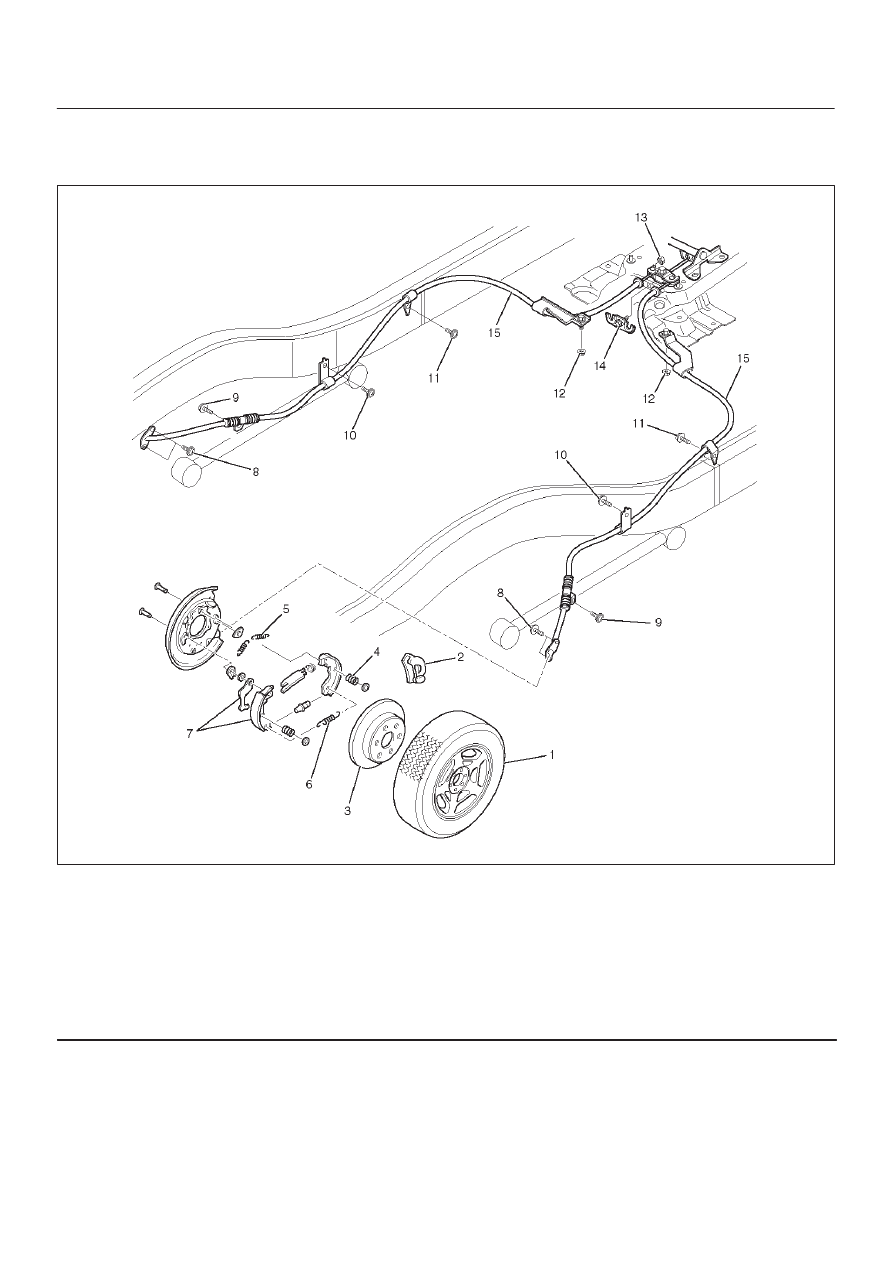

Parking Brake Rear Cable and Associated Parts
311RY00004
Legend
(1) Rear Wheels(2) Caliper Assembly(3) Rotor (Drum)(4) Holding Spring(5) Upper Return Spring(6) Lower Return Spring(7) Shoe Assembly
(8) Cable Fixing Bolt(9) Bolt
(10) Bolt
(11) Bolt (Only Long Wheel Base Model)
(12) Nut(13) Nut(14) Retainer(15) Rear Cable
