BRAKE CONTROL SYSTEM

5A–35

51

C0225

FL Open or shorted sensor

Sensor or

Wiring

B-17

52

C0221

FR Open or shorted sensor

B-18

53

C0235

Rear Open or shorted sensor

B-19

61

C0226

FL Missing sensor signal

B-20

C0227

FL Sensor signal dropout

62

C0222

FR Missing sensor signal

B-21

C0223

FR Sensor signal dropout

63

C0236

Rear Missing sensor signal

B-22

C0237

Rear Sensor signal dropout

64

C0229

Simultaneous dropout of front sensor signal

B-23

65

C0238

Wheel speed error

Vehicle or

Sensor

B-24

—

C0286

Shorted indicator lamp

Wiring

—

Code

Diagnosis

Item

Chart

No.

Flash out

Serial

Communications

5A–36

BRAKE CONTROL SYSTEM

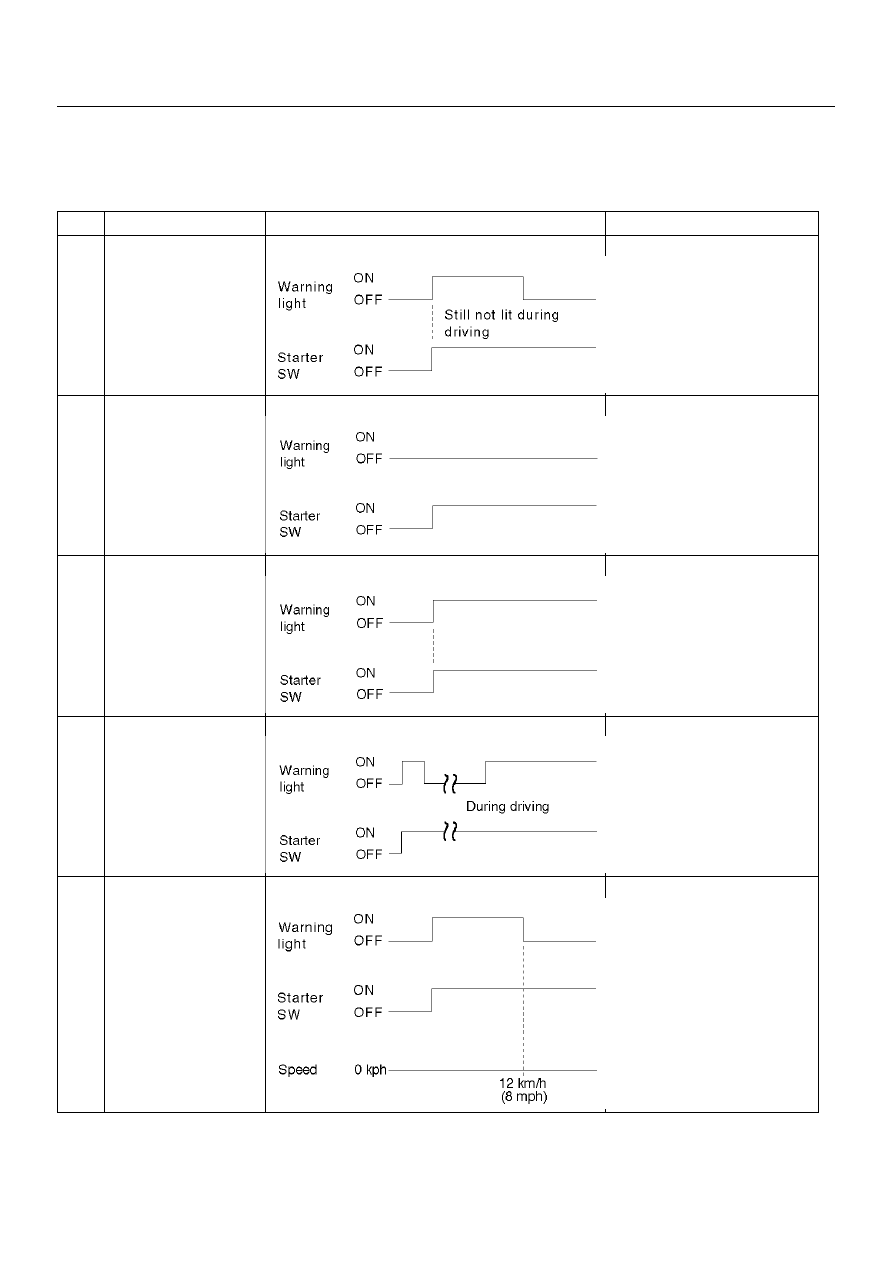

Diagnosis By “ABS"  Warning Light
Illumination Pattern

In the event that there is abnormality in the “ABS"

warning light illumination pattern  while the key is in the
ON position or if the warning light is actuated during
driving, trouble should be  diagnosed on a illumination
pattern basis as follows:

No.

Condition

“ABS" Warning Light Illumination Pattern

Diagnostic

1

Warning light is
actuated normally

Normal

2

Warning light is not lit

Warning light lighting circuit
trouble

→

Go to Chart B-1

3

Warning light remains
ON

Diagnostic trouble codes are

stored.

Display diagnostic trouble

codes and diagnose on a
code basis according to
the flow charts.

4

Warning light is
actuated while driving

Diagnostic trouble codes are

stored.

Display diagnostic trouble

codes and diagnose on a
code basis according to
the flow charts.

5

Warning light goes at
12 km/h (8 mph) or
higher (After repairing
the faulty part)

Even after repairing the faulty

part the warning light (W/L)
dose not go out it vehicle is
at a stop.

Turn the ignition switch to the

ON position and drive the
vehicle at 12 km/h (8 mph)
or higher to make sure that
the warning light goes out.

BRAKE CONTROL SYSTEM

5A–37

Diagnostic Trouble Codes (DTCs)

When the warning light in the meter remains ON, the
EHCU stores the fault identification and  disables the
ABS.

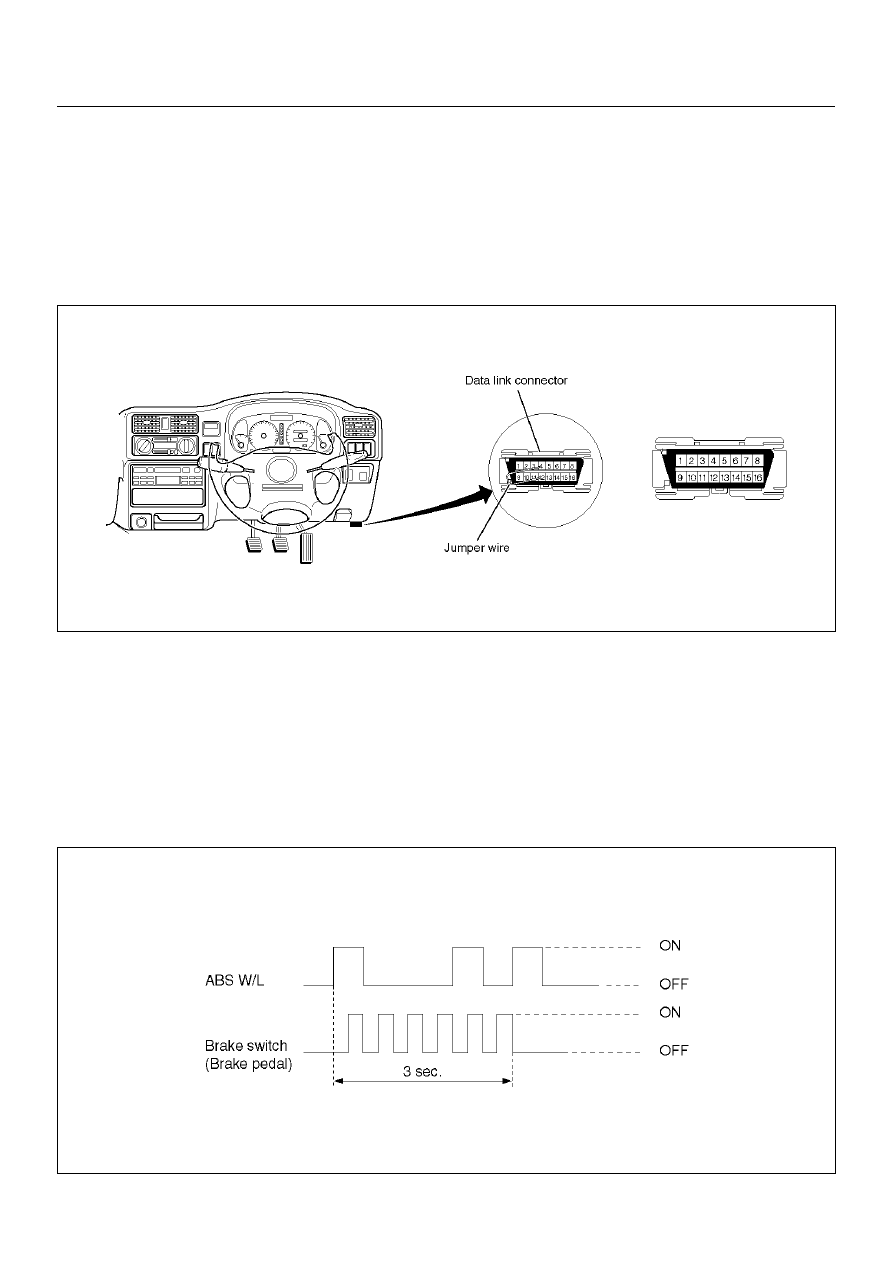

How to display and erase DTCs:

NOTE:

• DTCs can be displayed also by TECH 2. Use

“Diagnostic Trouble Codes" mode.

1. How to start DTC display:

• Confirm that the vehicle has come to a complete

stop (with the wheels standing still) and that the
brake  pedal is not depressed.  (Unless these two
condition are satisfied, DTC display cannot be
started.)

• With IGN OFF, connect #12 terminal with #4

terminal or # 5 terminal (GND) . Then turn IGN
ON.

The DLC is located behind the driver side kick panel

350RX008

• Keep #12 terminal connected with #4 terminal or

# 5 terminal (GND) during DTC display.  (If #12
terminal is separated from #4 terminal or # 5
terminal (GND) during display, display will stop.)

2. DTC display:

• DTC is displayed by blinking warning light.

• Double-digit display.

• First, normal DTC 12 is displayed three times and

then any other DTCs are displayed three times.
(If no other DTCs have been stored, the display of

DTC 12 will be repeated.)

3. How to erase code:

• Conduct brake switch ON/OFF operation 6 or

more times within 3 seconds of  self-diagnosis
startup.

• The code cannot be erased if more than 3

seconds have passed since self-diagnosis
startup,  or if self-diagnosis has started with brake
switched on (brake pedaled).

B05RW005

5A–38

BRAKE CONTROL SYSTEM

4. Notes

• If the following should occurs during Diagnostic

Trouble Code (DTC) display the display will be
discontinued.  After initial check, the status that is
under the control of ABS will be returned :

– The vehicle starts (The wheels turn) or the

brake pedal is depressed.

• Up to 3 different codes can be stored.

• If the ABS should turn OFF due to an intermittent

defect, the system will be restored at the next key
cycle,  if the initial check finds no abnormality
(when IGN is switched from OFF to ON).

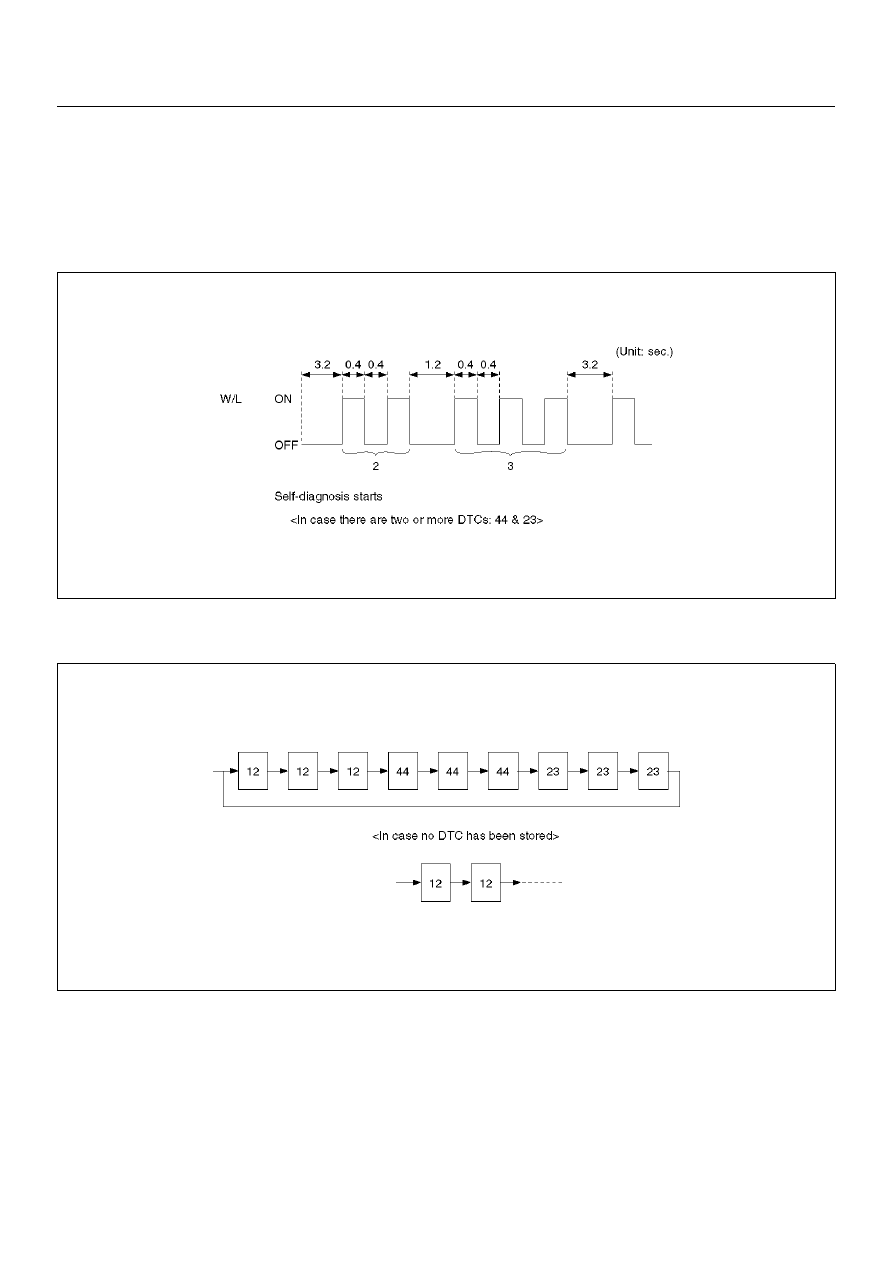

5. An example of DTC display

Display of DTC 23

B05RW006

After displaying DTC 12 three times, one DTC after
another is displayed, starting with the most recent
one.  (However, display is discontinued after about 5

minutes.)

B05RS005

The DTC 12 is displayed repeatedly. (display is
discontinued after about 5 minutes after)
