3D–10

REAR SUSPENSION

Upper Link

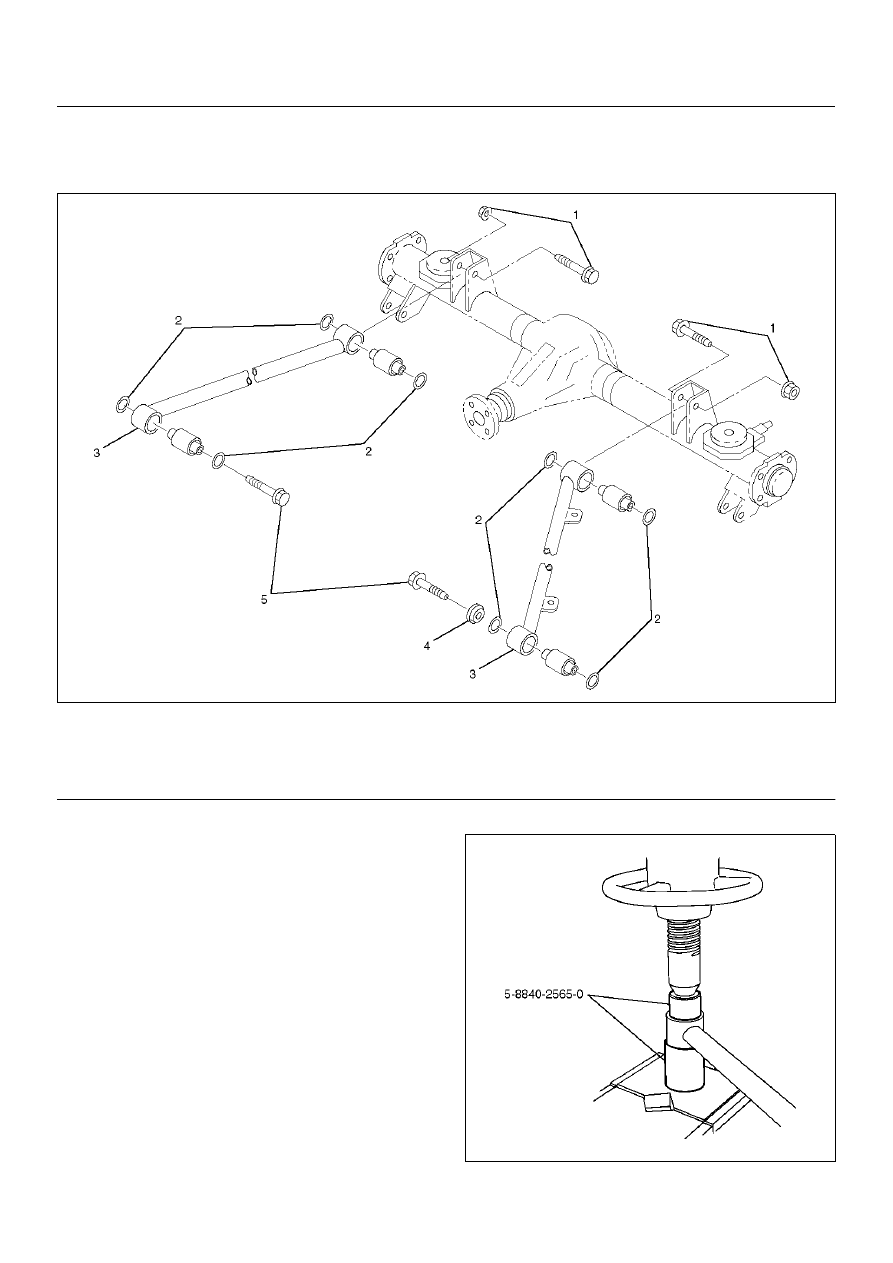

Upper Link and Associated Parts

460RW037-1

Legend

EndOFCallout

Removal

1. Remove fuel tank. Refer to Engine Fuel in Engine

section.

2. Remove the speed sensor cable from the upper link.

3. Remove bolt, nut, rubber plate and protector.

4. Remove upper link.

Inspection and Repair

Make necessary correction or parts replacement if
wear, damage, corrosion or any other abnormal
condition are found  through inspection.

1. Upper link

2. Rubber bushing

• Remove the rubber bushing by using remover 5–

8840–2565–0.

901RW282

(1) Bolt and Nut (Axle side)
(2) Rubber Plate
(3) Upper Link

(4) Protector (Left side only)
(5) Bolt (Frame side)

REAR SUSPENSION

3D–11

• Install the rubber bushing by using to installer 5–

8840–2565–0.

NOTE:  When mounting rubber bushings, be sure not to
use grease on bushings or any other nearby part.

901RW283

Installation

1. Install upper link.  Make sure that the upper link is in

its correct position.

NOTE:  When mounting upper link, be sure not to use
grease bushings or any other nearby part.

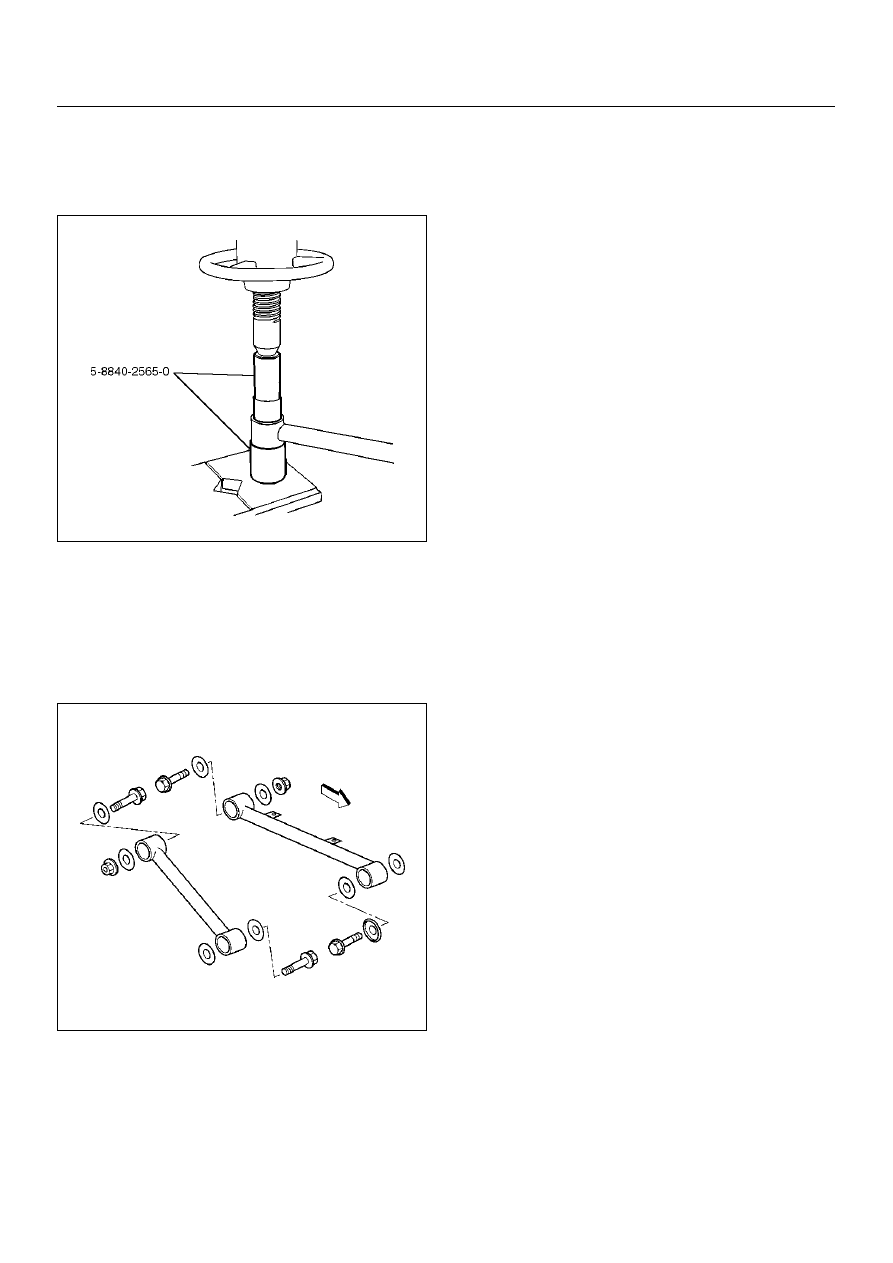

460RW012

2. Install bolt, nut, rubber plate and protector.  Tighten

the bolts and nuts lightly, then retighten them to the
specified torque after the vehicle is at curb height.

Torque: 137N·m (14.0kg·m/101lbft)

3. Install speed sensor cable.

4. Install fuel tank.

3D–12

REAR SUSPENSION

Lateral Rod

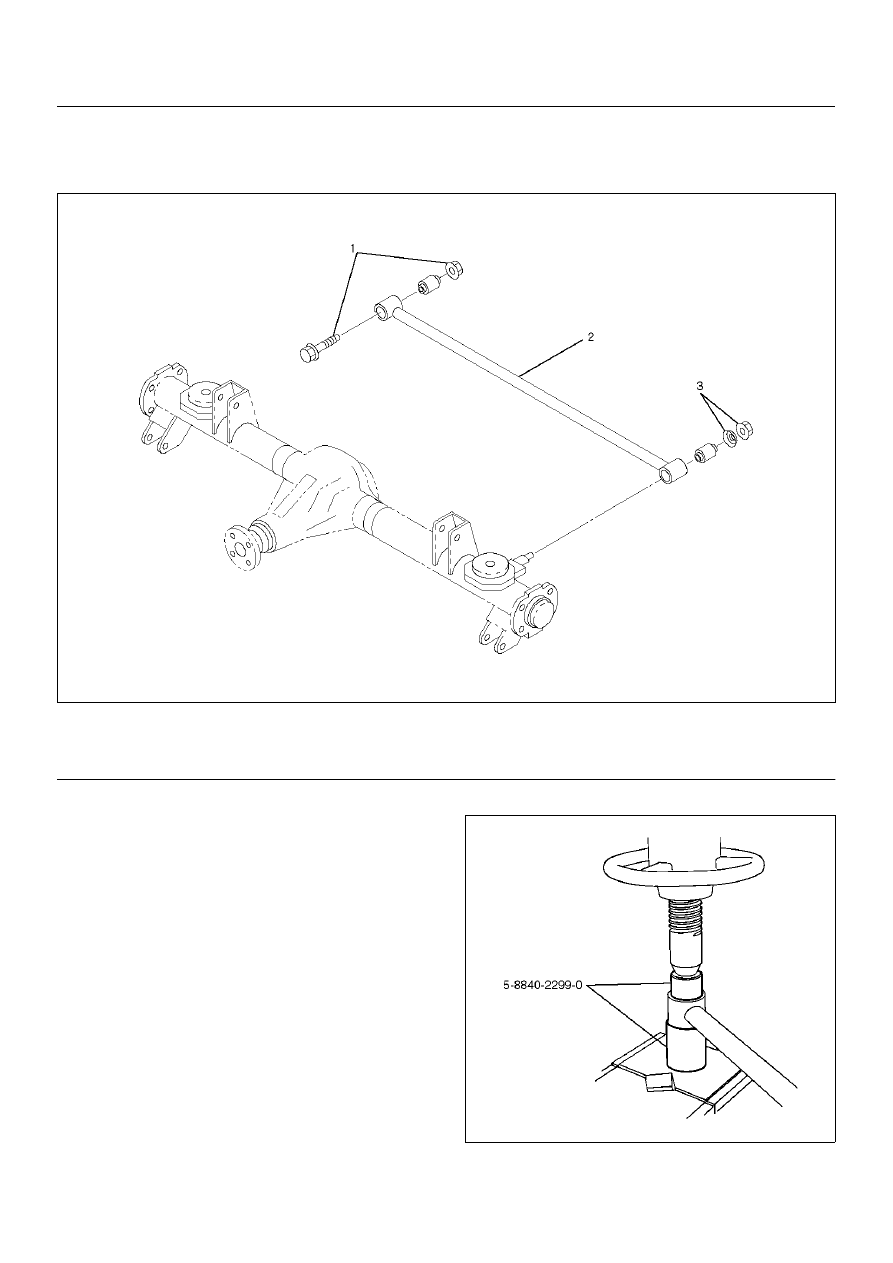

Lateral Rod and Associated Parts

460RW036

Legend

EndOFCallout

Removal

1. Remove nut and washer.

2. Remove bolt and nut.

3. Remove lateral rod.

Inspection and Repair

Make necessary correction or parts replacement if
wear, damage, corrosion or any other abnormal
condition are found through inspection.

1. Lateral rod

2. Rubber bushing (Frame side)

• Remove the rubber bushing (Frame side) by

using remover 5–8840–2299–0.

901RW284

(1) Bolt and Nut (Frame side)
(2) Lateral Rod

(3) Nut and Washer (Axle side)

REAR SUSPENSION

3D–13

• Install the rubber bushing (Frame side) by using

Installer 5–8840–2299–0.

NOTE:  When mounting rubber bushings, do not use
grease on bushings or any other nearby parts.

901RW285

3. Rubber bushing (Axle side)

• Remove the rubber bushing (Axle side) by using

remover 5–8840–2327–0.

901RW287

• Install the rubber bushing (Axle side) by using

installer 5–8840–2327–0.

901RW286

Installation

1. Install lateral rod and make sure that the lateral rod

is in its correct position.

NOTE:  When mounting lateral rod, be sure not to use
grease on bushings or any other nearby part.

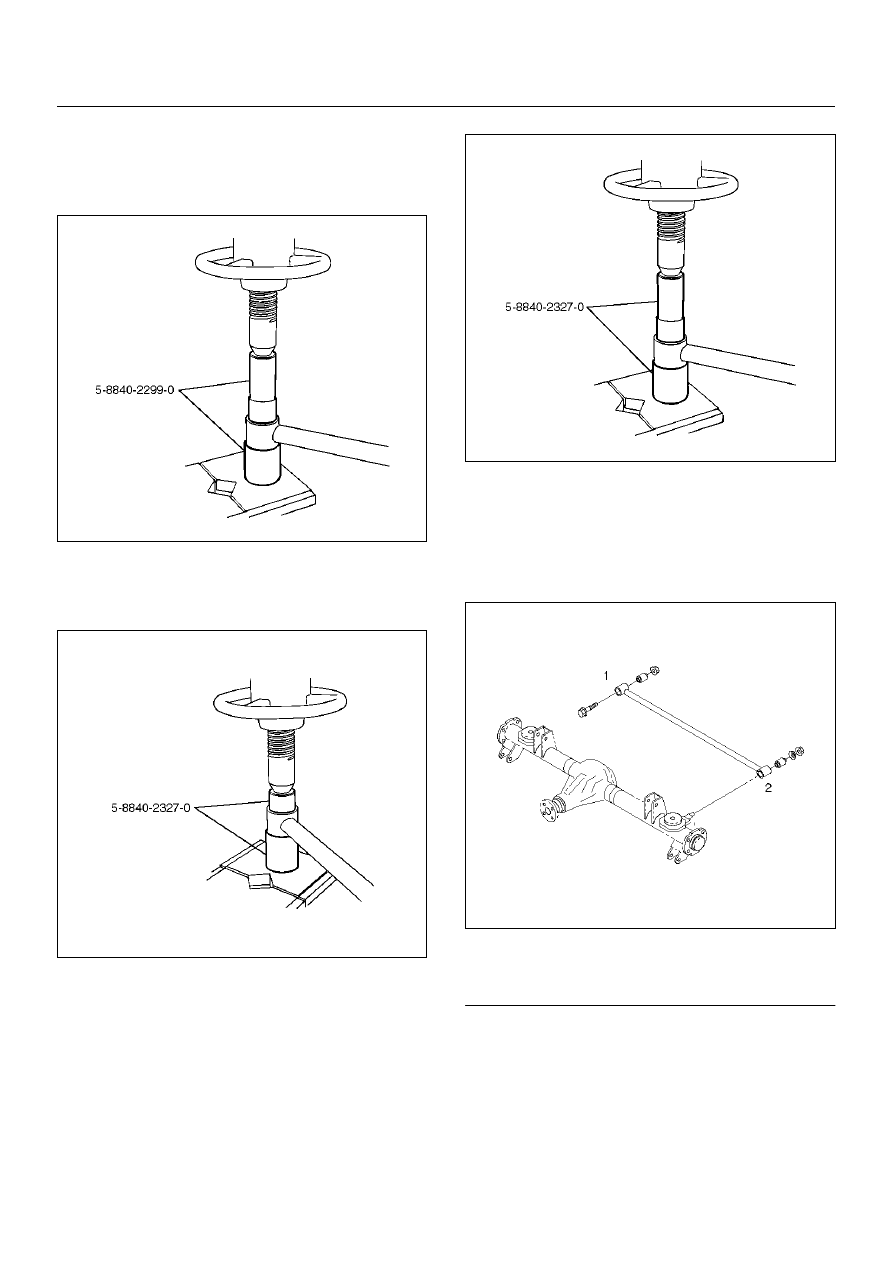

460RW035

Legend

EndOFCallout

2. Install bolt and nut. Tighten the bolt and nut lightly,

then retighten them to the specified torque after the
vehicle is at curb height.

Torque: 137N·m (14.0kg·m/101lbft)

3. Install nut and washer. Tighten the nut lightly, then

retighten the nut to the specified torque after the
vehicle is at curb height.

Torque: 78N·m (8.0kg·m/58lbft)

(1) Frame Side
(2) Axle Side
