BODY STRUCTURE

8F–17

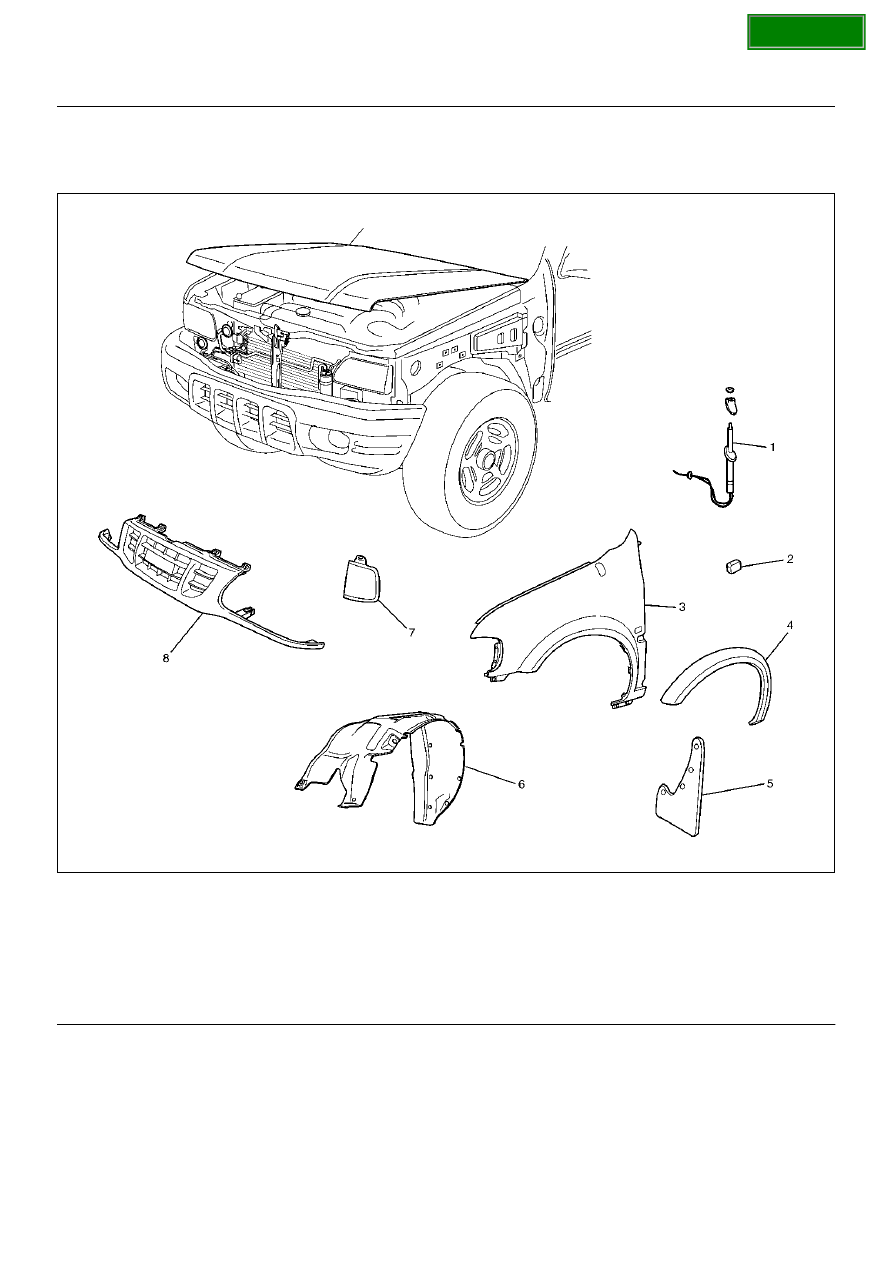

Front Fender Panel

Parts Location

605RY00004

Legend

EndOFCallout

Removal

1. Disconnect the battery ground cable.

2. Remove the radiator grille assembly.

• Refer to Radiator Grille in this section.

(1) Antenna Assembly
(2) Side Turn Signal Light
(3) Front Fender Panel
(4) Front Wheel Arch Moulding (If so equipped)
(5) Front Mud Flap

(6) Inner Liner
(7) Front Turn Signal Light Assembly
(8) Radiator Grille

SECTION

8F–18

BODY STRUCTURE

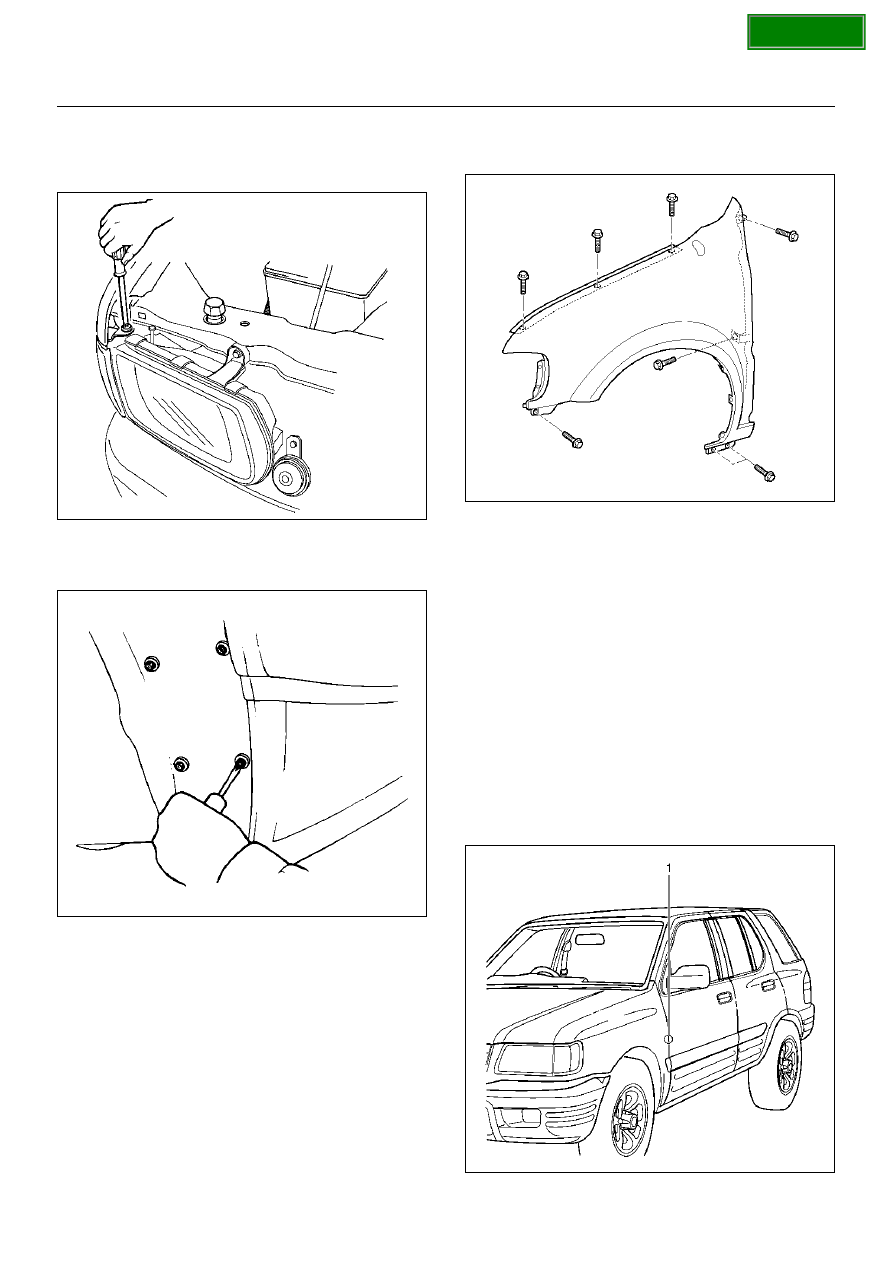

3. Remove the front turn signal light assembly.

• Remove the fixing screws and disconnect the

connector.

801RY00005

4. Remove the front mud flap.

5. Remove the inner liner.

647RY00003

6. Remove the antenna assembly.

• Refer to Rod Type Antenna in Entertainment

section.

7. Remove the side turn signal light.

• Refer to Side Turn Signal Light Bulb in Lighting

System section.

8. Remove the front fender panel.

• Remove the eight fixing bolts.

614RX006

9. Remove the front wheel arch moulding (If so

equipped).

• Refer to Wheel Arch Moulding in Exterior/Interior

Trim section.

Installation

To install, follow the removal steps in the reverse order,
noting the following points:

1. Tighten the front fender panel fixing bolts to the

specified torque.

Torque : 7 N·m (0.7 kg·m/61 lb in)

2. Check the fender and front door(1).

Clearance: 5.0 mm (0.196 in)

Height (step): Flush

610RY00015

SECTION

BODY STRUCTURE

8F–19

610RW001

SECTION

8F–20

BODY STRUCTURE

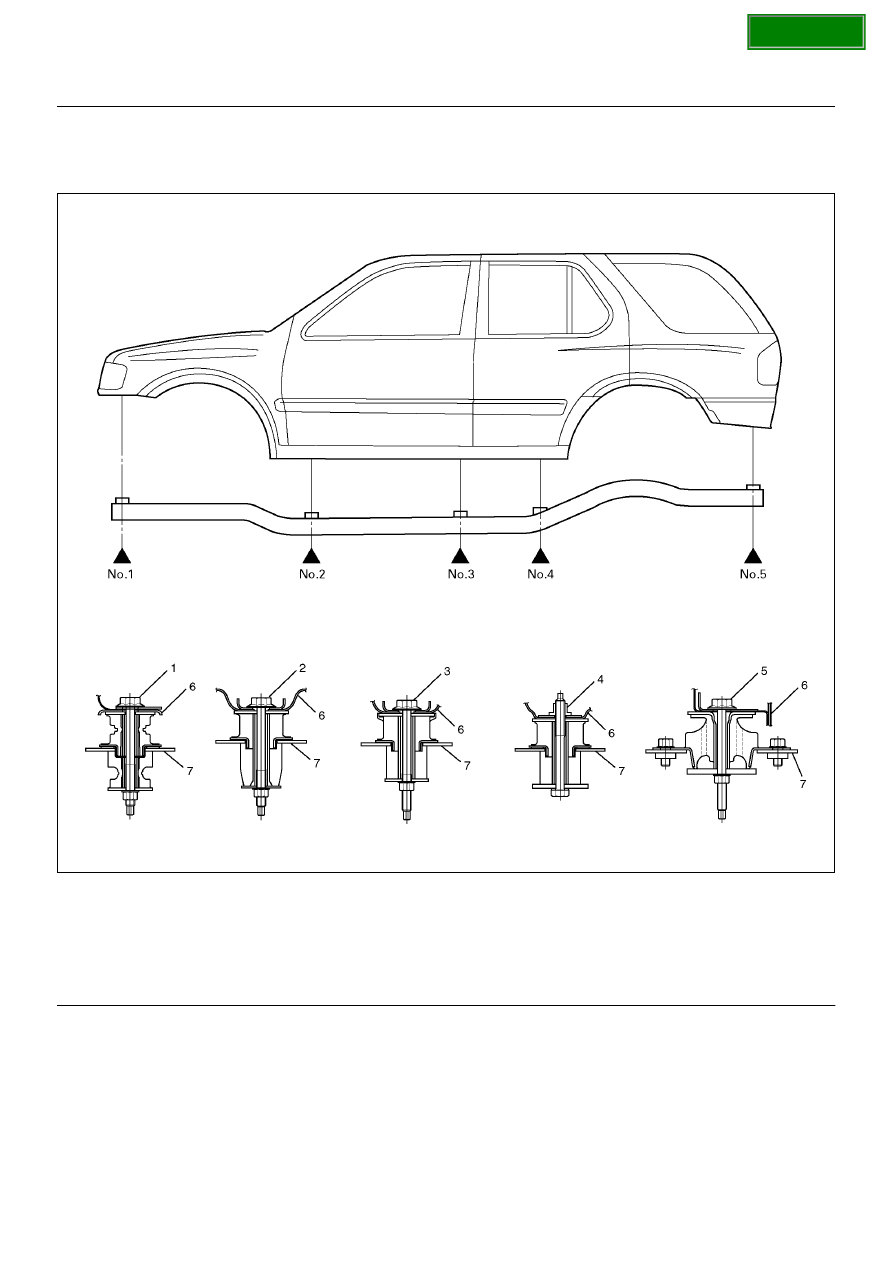

Body Mounting

Parts Location

501R100003

Legend

EndOFCallout

Tightening Torque

1. Tighten the body mounting bolts to specified torque.

Torque : 50 N·m (5.1 kg·m/41 lb ft)

(1) No.1 Body Mounting
(2) No.2 Body Mounting
(3) No.3 Body Mounting
(4) No.4 Body Mounting

(5) No.5 Body Mounting
(6) Body Side Mounting Bracket
(7) Frame Side Mounting Bracket

SECTION
