ENTERTAINMENT

8C–1

FRONTERA

BODY AND ACCESSORIES

ENTERTAINMENT

CONTENTS

Service Precaution. . . . . . . . . . . . . . . . . . . . .

8C–1

Cigarette Lighter  . . . . . . . . . . . . . . . . . . . . . .

8C–2

General Description  . . . . . . . . . . . . . . . . . .

8C–2

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8C–2

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8C–2

Digital Clock. . . . . . . . . . . . . . . . . . . . . . . . . .

8C–2

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8C–2

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8C–3

Rod Type Antenna. . . . . . . . . . . . . . . . . . . . .

8C–3

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8C–3

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8C–3

Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8C–4

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8C–4

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8C–4

Speaker . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8C–5

Front Speaker . . . . . . . . . . . . . . . . . . . . . . .

8C–5

Tweeter Assembly  . . . . . . . . . . . . . . . . . . .

8C–5

Rear Speaker . . . . . . . . . . . . . . . . . . . . . . .

8C–5

Rear Door Speaker. . . . . . . . . . . . . . . . . . .

8C–6

Accessory Socket  . . . . . . . . . . . . . . . . . . . . .

8C–6

Front Accessory Socket . . . . . . . . . . . . . . .

8C–6

Rear Accessory Socket  . . . . . . . . . . . . . . .

8C–6

Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8C–7

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8C–7

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8C–7

Service Precaution

WARNING:  THIS VEHICLE HAS A SUPPLEMENTAL
RESTRAINT SYSTEM (SRS). REFER TO THE SRS
COMPONENT  AND WIRING LOCATION VIEW IN
ORDER TO DETERMINE WHETHER YOU ARE
PERFORMING SERVICE ON OR NEAR THE SRS
COMPONENTS OR THE SRS WIRING. WHEN YOU
ARE PERFORMING SERVICE ON OR NEAR THE
SRS COMPONENTS OR THE  SRS WIRING, REFER
TO THE SRS SERVICE INFORMATION. FAILURE TO
FOLLOW WARNINGS COULD RESULT IN POSSIBLE
AIR  BAG DEPLOYMENT, PERSONAL INJURY, OR
OTHERWISE UNNEEDED SRS SYSTEM REPAIRS.

CAUTION:  Always use the correct fastener in the
proper location. When you replace a fastener, use
ONLY the exact part number for that application.
ISUZU will call out those fasteners that require a
replacement after  removal. ISUZU will also call out
the fasteners that require thread lockers or thread
sealant. UNLESS OTHERWISE  SPECIFIED, do not
use supplemental coatings (Paints, greases, or
other corrosion inhibitors) on threaded fasteners  or
fastener joint interfaces. Generally, such coatings
adversely affect the fastener torque and the joint
clamping force,  and may damage the fastener.
When you install fasteners, use the correct
tightening sequence and specifications.  Following
these instructions can help you avoid damage to
parts and systems.

SECTION

8C–2

ENTERTAINMENT

Cigarette Lighter

General Description

When the cigarette lighter is pushed in with the starter
switch at either “ACC" or “ON" position, a circuit is
formed in the cigarette lighter case to heat the lighter
coil.
The cigarette lighter springs back to its original position
after the lighter coil is heated.

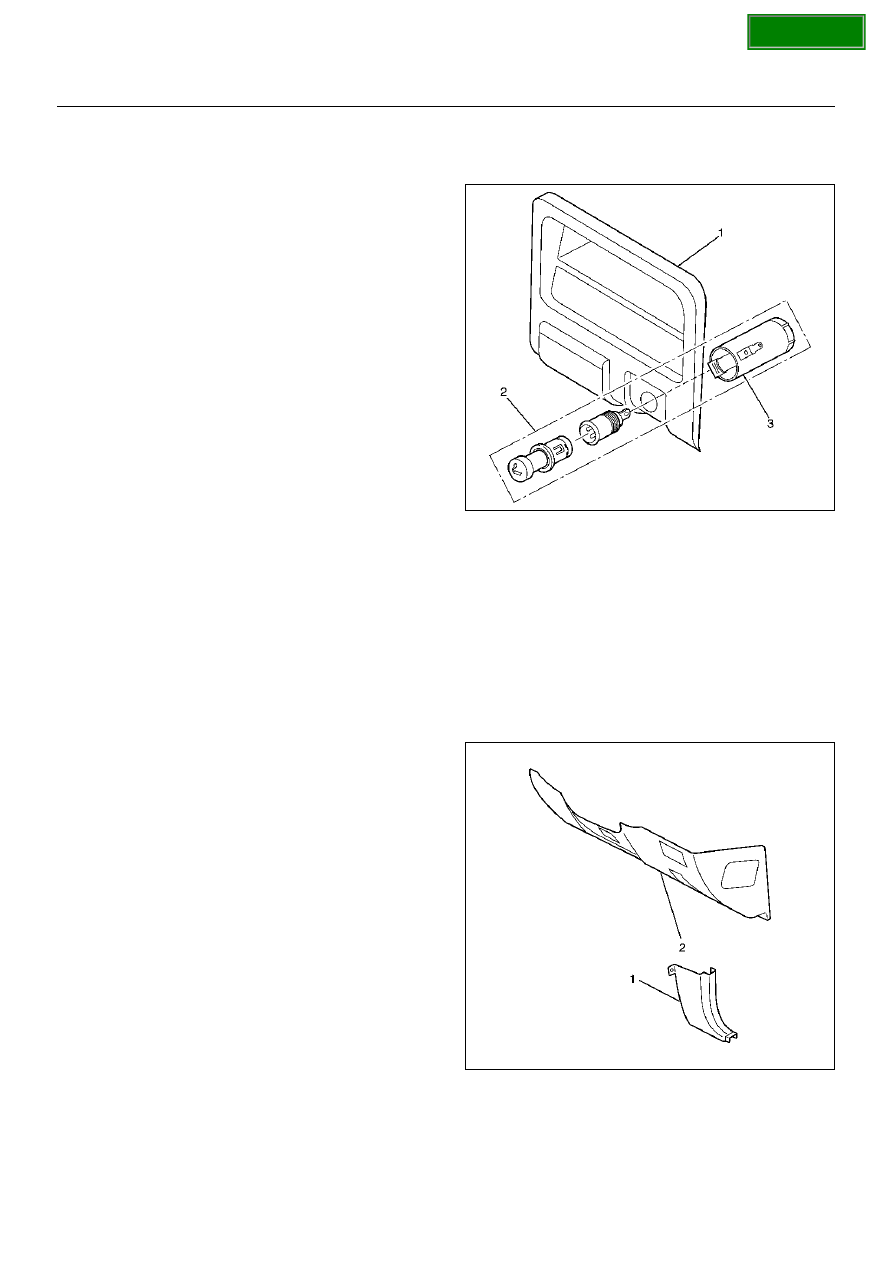

Removal

1. Disconnect the battery ground cable.

2. Remove the lower cluster assembly (1).

• Refer to the Instrument Panel Assembly in Body

Structure section.

3. Remove the cigarette lighter assembly (2).

• Disconnect the connectors.

• Remove the socket (3).

826RW004-1

Installation

To install, follow the removal steps in the reverse order,
noting the following point:

1. When installing the bezel, align the projected

portion of the socket with the notch of the bezel.

Digital Clock

Removal

1. Disconnect the battery ground cable.

2. Remove the dash side trim panel-LH (1).

• Refer to Instrument Panel Assembly in Body

Structure section.

3. Remove the lower cover assembly (2).

• Refer to instrument Panel Assembly in Body

Structure section.

821RW293-1

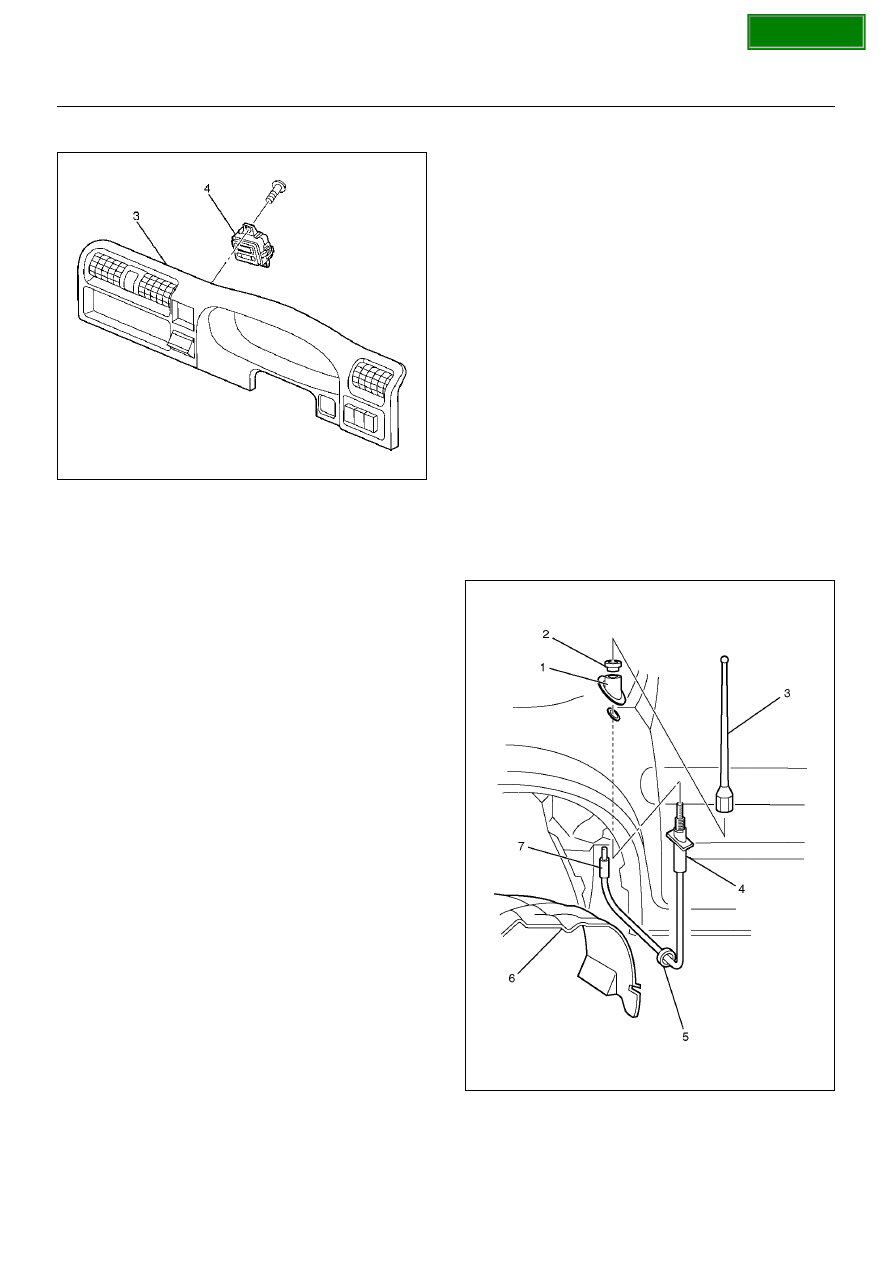

4. Remove the meter cluster assembly (3).

Refer to instrument Panel Assembly in Body
Structure section.

5. Remove the digital clock (4).

• Remove the fixing screw.

SECTION

ENTERTAINMENT

8C–3

• Disconnect the connector.

821RW291

Installation

To install, follow the removal steps in the reverse order.

Rod Type Antenna

Removal

1. Disconnect the battery ground cable.

2. Turn the antenna rod (3) counterclockwise to

remove it.

3. Remove three screws and nine clips to remove the

fender inner liner (6).

4. Disconnect the feeder cable connector (7) at the

inside of the vehicle.

5. Turn the lock nut (2) counterclockwise and remove it

together with the base mold (1).

6. Pull down and remove the housing (4) from the

panel.

7. Pull and remove the cable with the grommet (5).

890R100019

Installation

To install, follow the removal steps in the reverse order.

SECTION

8C–4

ENTERTAINMENT

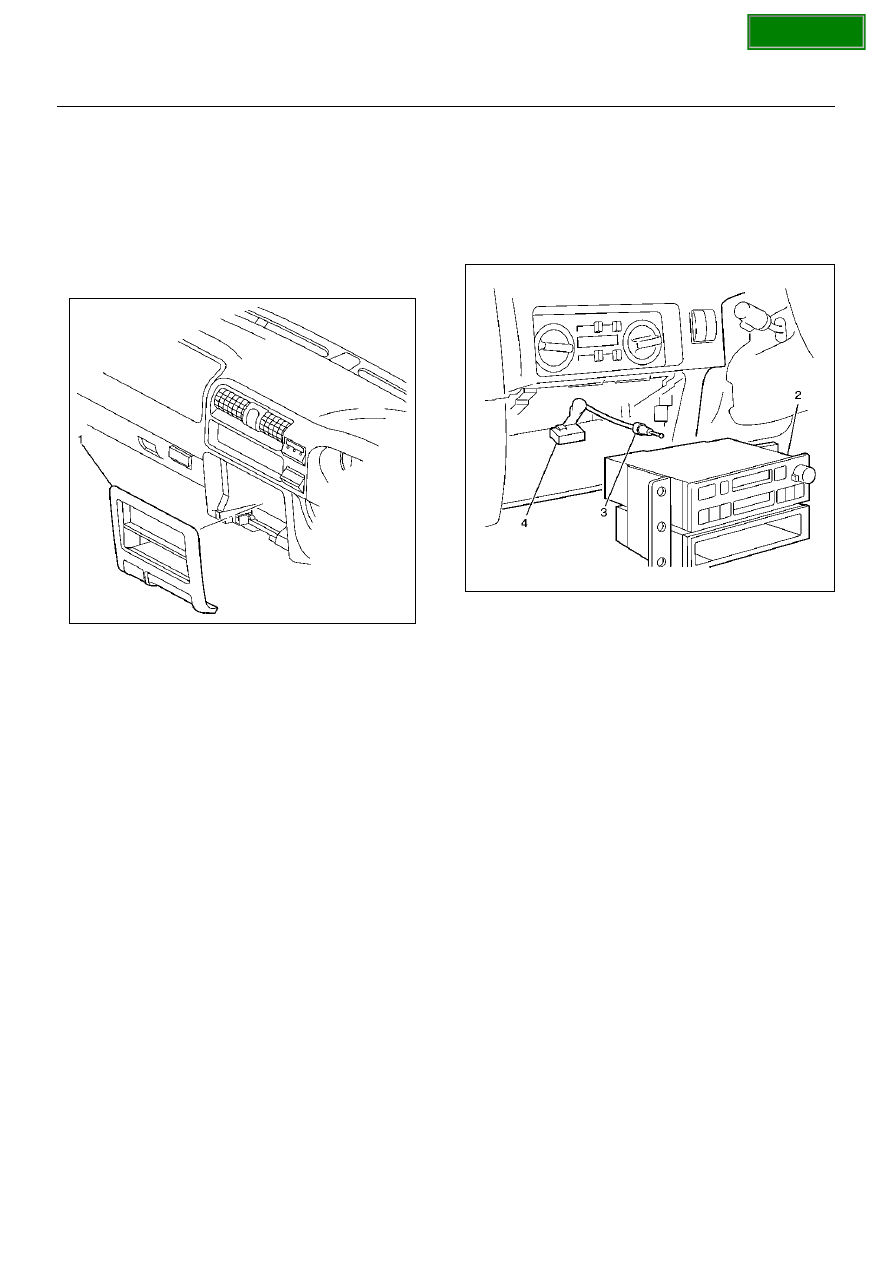

Radio

Removal

1. Disconnect the battery ground cable.

2. Remove the lower cluster assembly (1).

• Refer to Instrument Panel Assembly in Body

Structure section.

890RW086

3. Remove the radio (2).

• Remove the two fixing screws.

• Disconnect the connector (4) and the antenna

cable (3).

890RW085

Installation

To install, follow the removal steps in the reverse order.
