ENGINE MECHANICAL (X22SE 2.2L)

• Tighten the bolts in 3 steps:

1st step: 35 N·m (3.6Kg·m/25lbft)

2nd step: 45

°°°°

3rd step: 15

°°°°

5. Install the balance unit assembly and tighten the

bolts in 2 steps:

1st step: 20 N·m (2.0Kg·m/14lbft)

2nd step: 45

°°°°

Refer to the “Balance Unit Assembly" section of this
manual.

6. Install oil pump assembly (5), refer to “Oil Pump" in

this manual.

7. Install oil strainer.

Torque: 8 N·m (0.8Kg·m/5.8lbft)

8. Install oil pan support and tighten the bolts to the

specified torque.

Torque: 20 N·m (2.0Kg·m/14lbft)

9. Install oil pan.

1. Completely remove all residual sealant,

lubricant and moisture from the sealing
surfaces. The surfaces must be perfectly dry.

2. Apply a correct width bead of sealant (TB–

1207C or its equivalent) to the contact surfaces
of the oil pan. There must be no gaps in the
bead.

3. The oil pan support must be installed within 5

minutes after sealant application.

4. Tighten the bolts in to steps.

1st step: 8 N·m (0.8Kg·m/5.8lbft)

2nd step: 30

°°°°

10. Install cylinder head assembly, refer to “Cylinder

Head" in this manual.

ENGINE MECHANICAL (X22SE 2.2L)

6A–57

Piston and Connecting Rod

Piston, Connecting Rod and Associate Parts

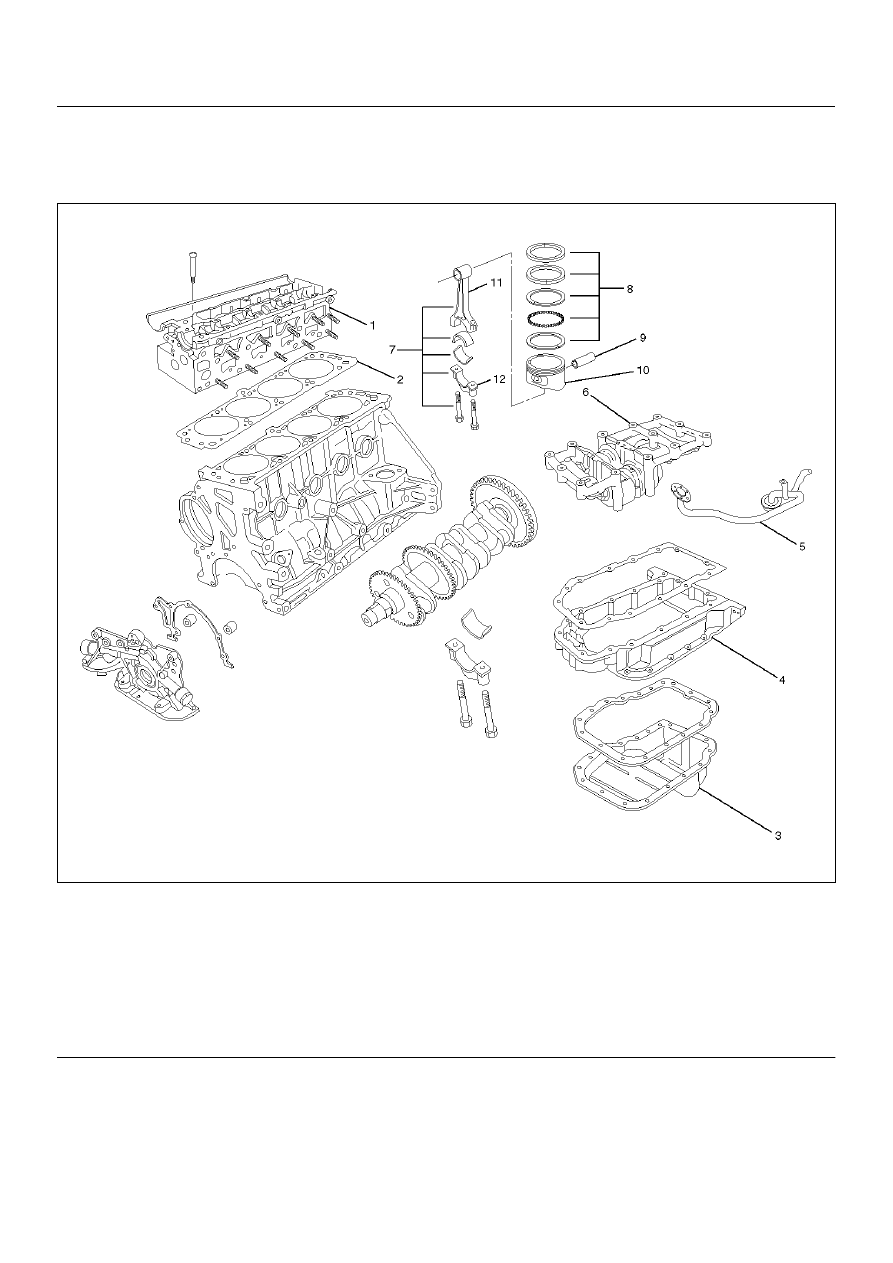

015RW037

Legend

EndOFCallout

Disassembly

1. Remove cylinder head assembly (1), refer to

“Cylinder Head Removal" in this manual.

2. Remove cylinder head gasket (2).

3. Remove oil pan assembly and oil pan support (3)

refer to“Oil Pan and Oil Pan Support" in this manual.

4. Remove oil strainer.

5. Remove balance unit assembly.

6. Remove connecting rod cap with connecting rod

lower.

(1) Cylinder Head Assembly
(2) Cylinder Head Gasket
(3) Oil Pan Assembly
(4) Pan Support
(5) Oil Strainer
(6) Balance Unit Assembly

(7) Piston and Connecting Rod Assembly
(8) Piston Ring
(9) Piston Pin

(10) Piston
(11) Connecting Rod
(12) Connecting Rod Cap

6A–58

ENGINE MECHANICAL (X22SE 2.2L)

7. Remove piston and connecting rod assembly (7).

NOTE:  Before removing piston and connecting rod
assembly, measure thrust clearance.

• Remove any ridge or carbon build up from the top

end of the cylinder.

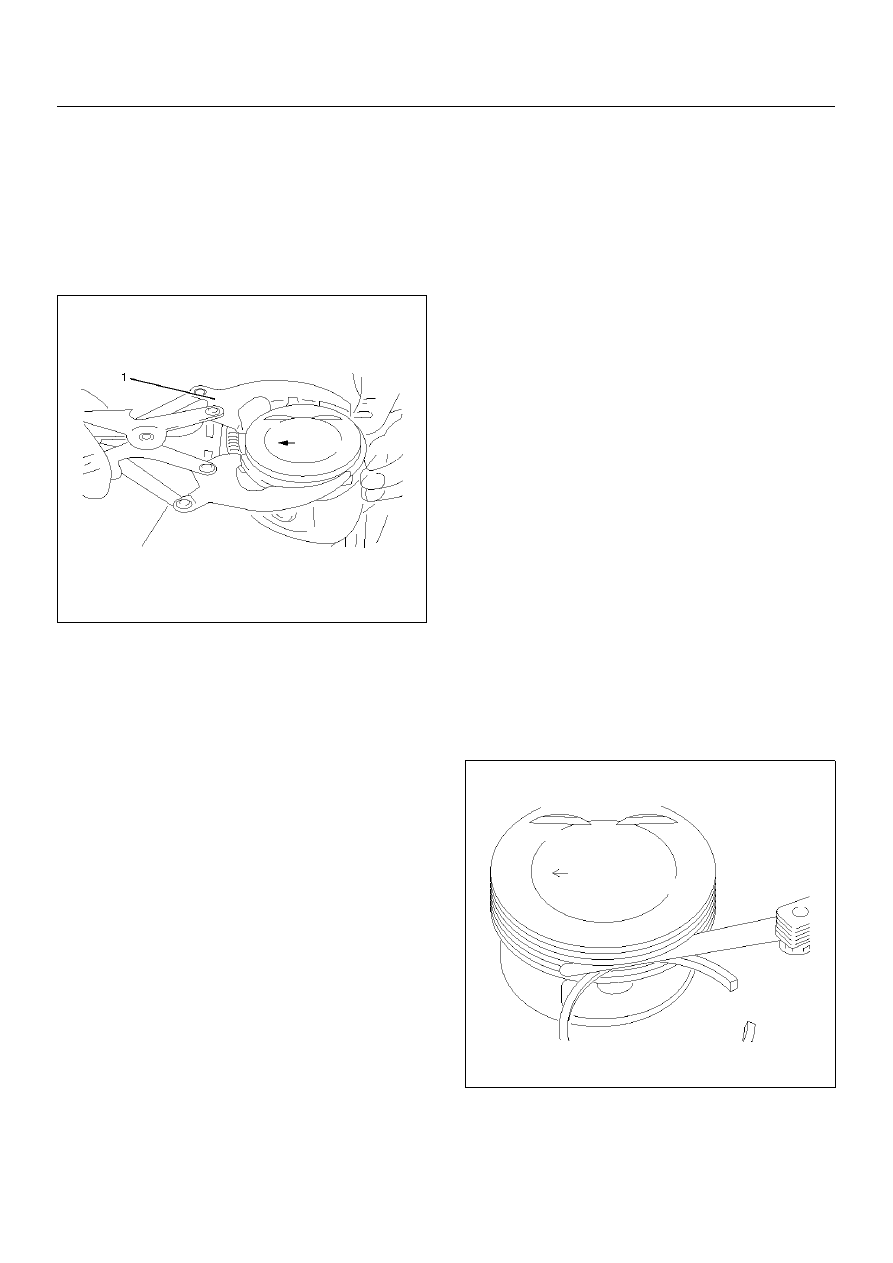

8. Remove the piston rings (8) with a piston ring

expander. Arrange the removed piston rings in the
cylinder number order.

015RW024

9. Remove the piston pin (9).

• Heat the connecting rod and the piston pin with

oil heater, when it temperature is keep at 280

°Χ

–

320

°

C.

• Push the piston pin with brass bar.

NOTE:  Keep the parts removed from each cylinder
separate.  All parts must be reinstalled in their original
positions.

10. Piston (10).

11. Connecting rod (11).

Inspection and Repair

Pistons (10)

Carefully clean away all the carbon adhering to the
piston head and the piston ring grooves.

NOTE:  Never use a wire brush to clean the pistons.
Damage will result. Visually check each piston for
cracking, scoring, and other signs of excessive wear. If
any of the above conditions are found, the piston must
be replaced.

Piston Rings (8)

Any worn or damaged part discovered during engine
overhaul must be replaced with a new one.

1. Ring end gap measurement

• Insert the piston ring into the bore.

• Push the ring by the piston, at a right angle to the

wall, into the point at which the cylinder bore
diameter is the smallest.

• Measure the ring end gap.

2. Measure the clearance between the piston ring

groove and the piston ring with a feeler gauge. If the
piston ring groove / piston  ring clearance exceeds
the specified limit, the piston must be replaced.

Compression Ring Clearance

Standard : 0.02 mm–0.04 mm

(0.0008 in.–0.0016 in)

015RW025

Compression Ring

1st ring

Standard:

0.30 mm–0.50 mm

(0.0118 in–0.0195 in)

2nd ring

Standard:

0.30 mm–0.50 mm

(0.0118 in–0.0195 in)

Oil ring

Standard:

0.40 mm–1.40 mm

(0.0156 in–0.0546 in)

ENGINE MECHANICAL (X22SE 2.2L)

6A–59

Piston Pin (9)

NOTE:  Do not reuse the old piston pin.

1. Use a micrometer to measure the new piston pin

outside diameter in both directions at three different
positions.

2. Measure the inside diameter of the connecting rod

small end. If the fitting interference between the
small end and pin does not conform to the specified
value, the connecting rod must be replaced.

Standard : 0.02 mm–0.041 mm

(0.0008 in–0.0016 in)

014RW077

3. Insert the new pin into the piston and rotate it. If the

pin rotates smoothly with no backlash, the clearance
is normal. If there is backlash or roughness,
measure the clearance. If the clearance exceeds the
specified limit, the piston must be replaced.

Clearance

Standard : 0.011 mm–0.014 mm

(0.0004 in.–0.0005 in)

Connecting Rods (11)

1. Measure the oil clearance between the connecting

rod and the crankshaft.

1. Remove the connecting rod cap nuts and the

rod caps (12).
Arrange the removed rod caps in the cylinder
number order.

2. Clean the rod bearings and the crankshaft pins.

3. Carefully check the rod bearings. If even one

bearing is found to be damaged or badly worn,
the entire bearing assembly must be replaced
as a set. Reinstall the bearings in their original
positions. Apply plastigage to the crank pin.

4. Reinstall the rod caps (12) to their original

positions.
Tighten the rod cap nuts.

1st step: 35 N·m (3.6Kg·m/26lbft)

2nd step: 45

°°°°

3rd step: 15

°°°°

NOTE:  Do not allow the crankshaft to rotate.

5. Remove the rod caps.

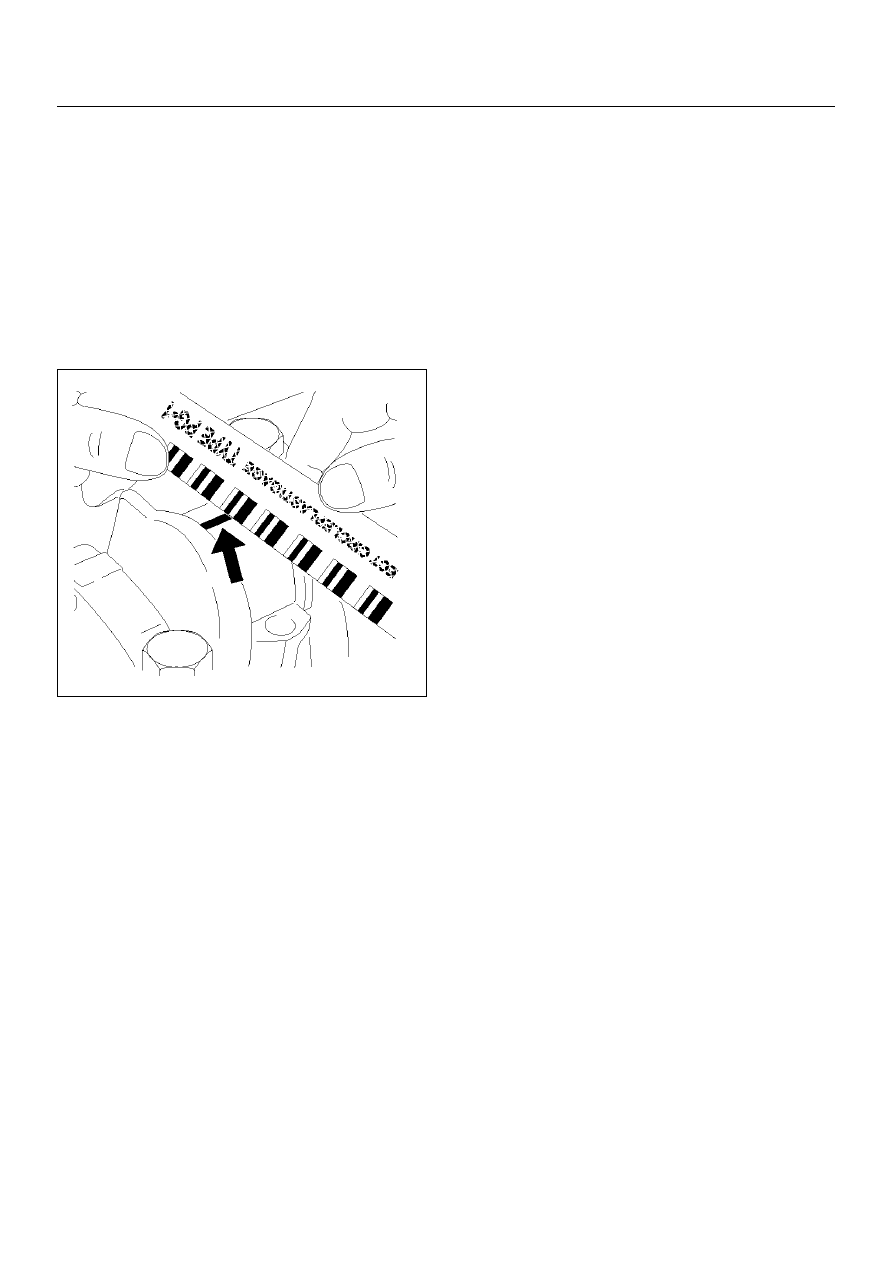

6. Measure the width of the plastigage and

determine the oil clearance. If the oil clearance
exceeds the limit, replace the rod bearing as a
set.

Standard : 0.006 mm–0.031 mm

(0.0002 in–0.0012 in)

Limit : 0.12 mm (0.0047 in)

7. Clean the plastigage from the bearings and the

crankshaft pins.
