6A–16

ENGINE MECHANICAL (X22SE 2.2L)

Malfunction Indicator Lamp

The instrument panel “CHECK ENGINE" Malfunction
Indicator Lamp (MIL) illuminates by self diagnostic
system when the system checks the starting of engine,
or senses malfunctions.

Condition

Possible cause

Correction

“CHECK ENGINE" MIL does not
illuminate at the starting of engine

Bulb defective

Replace

MIL circuit open

Correct or replace

Command signal circuit to operate
self diagnostic system shorted

Correct or replace

Powertrain Control Module (PCM)
cable loosely connected,
disconnected or defective

Correct or replace

PCM defective

Replace

“CHECK ENGINE" MIL illuminates,
and stays on

Deterioration heated oxygen sensor
of internal element

Replace

Heated oxygen sensor connector
terminal improper contact

Reconnect properly

Heated oxygen sensor lead wire
shorted

Correct

Heated oxygen sensor circuit open

Correct or replace

Deterioration engine coolant
temperature sensor of internal
element

Replace

Engine coolant temperature sensor
connector terminal improper contact

Reconnect properly

Engine coolant temperature sensor
lead wire shorted

Correct

Engine coolant temperature sensor
circuit open

Correct or replace

Throttle position sensor open or
shorted circuits

Correct or replace

Deterioration of crankshaft position
sensor

Replace

Crankshaft position sensor circuit
open or shorted

Correct or replace

Vehicle speed sensor circuit open

Correct or replace

Manifold absolute pressure sensor
circuit open or shorted

Correct or replace

Intake air temperature sensor circuit
open or shorted

Correct or replace

Fuel injector circuit open or shorted

Correct or replace

PCM driver transistor defective

Replace PCM

Malfunctioning of PCM RAM
(Random Access Memory) or ROM
(Read Only Memory)

Replace PCM

ENGINE MECHANICAL (X22SE 2.2L)

6A–17

Cylinder Head Cover

Removal

1. Disconnect battery ground cable.

2. Disconnect PCV hose from cylinder head cover.

3. Remove intake duct.

4. Remove left side ground cable from cylinder head

cover and disconnect ground cable connector on the
left  side wheel arch. Remove right side ground
cable from generator stay and disconnect ground
cable connector on the right side wheel arch.

5. Disconnect three(black, green and blue colors)

engine wire harness connectors from chassis
harness of left rear side of compartment.

6. Disconnect cooling fan wire harness connector from

cooling fan on left side top of fan shroud.

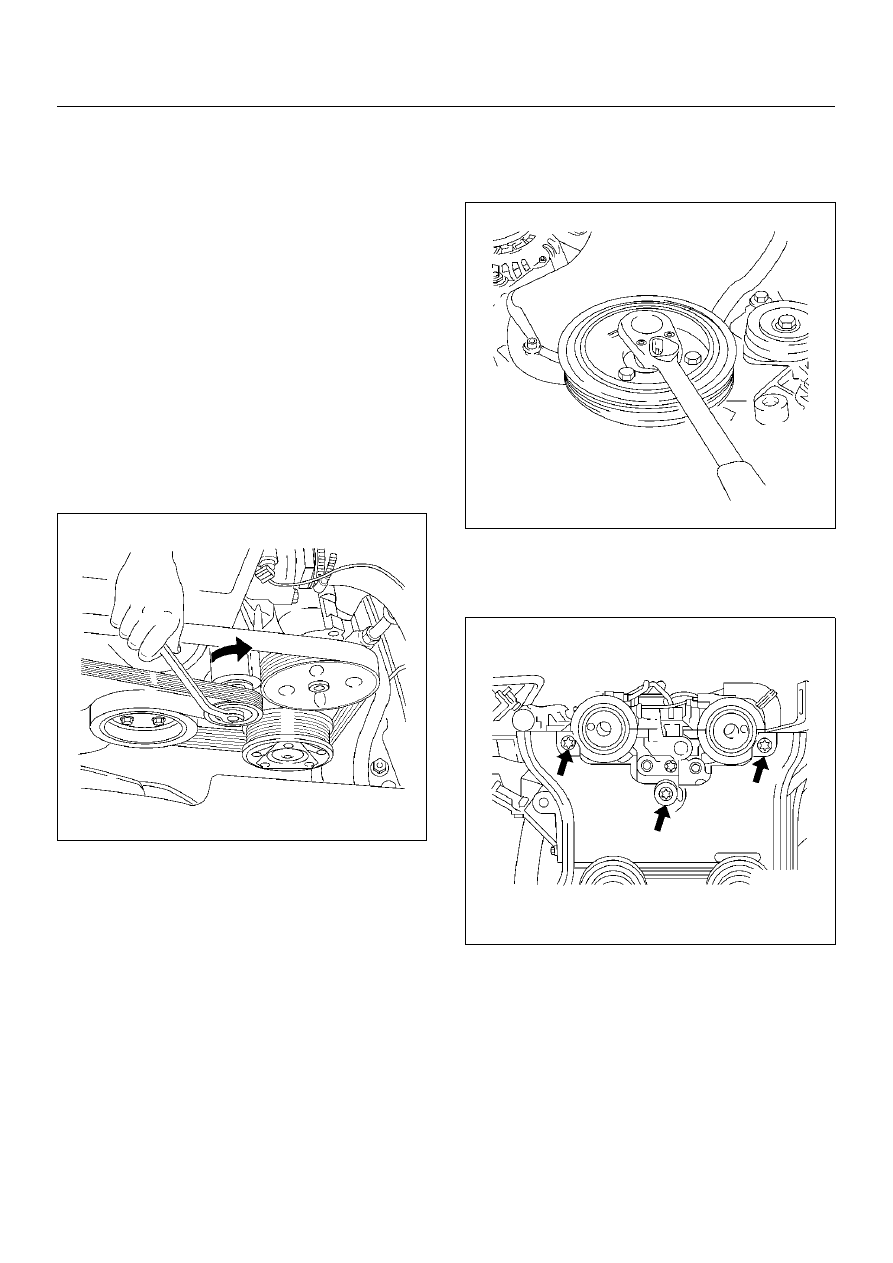

7. Move drive belt tensioner to loose side using wrench

then remove drive belt.

033RW001

8. Remove PCV hose from cylinder block.

9. Remove intake duct stay from cylinder head.

10. Remove two bolts for remove ignition cable cover

from cylinder head cover.

11. Disconnect ignition cable from ignition plug.

12. Disconnect camshaft position sensor harness and

crankshaft angle sensor harness from behind
generator.

13. Remove four bolts and remove the crankshaft pulley

020RW014

14. Remove timing belt front cover.

15. Loose fixing bolt of timing belt rear cover then

remove the camshaft angle sensor.

020RW012

16. Remove ten cylinder head cover fixing bolts and

remove the cylinder head cover.

6A–18

ENGINE MECHANICAL (X22SE 2.2L)

Installation

1. Install the camshaft position sensor and tighten

timing rear cover bolt.

Torque: 8 N·m (0.8Kg·m/5.9 lbft)

020RW012

2. Install the cylinder head cover and tighten bolts to

the specified torque.

Torque: 8 N·m (0.8Kg·m/5.9lbft)

3. Install the timing belt front cover then tighten fixing

bolts to the specified torque.

Torque: 6 N·m (0.6Kg·m/4.4lbft)

4. Install the crankshaft pulley, tighten fixing bolts to

the specified torque.

Torque: 20 N·m (1.4Kg·m/14lbft)

020RW014

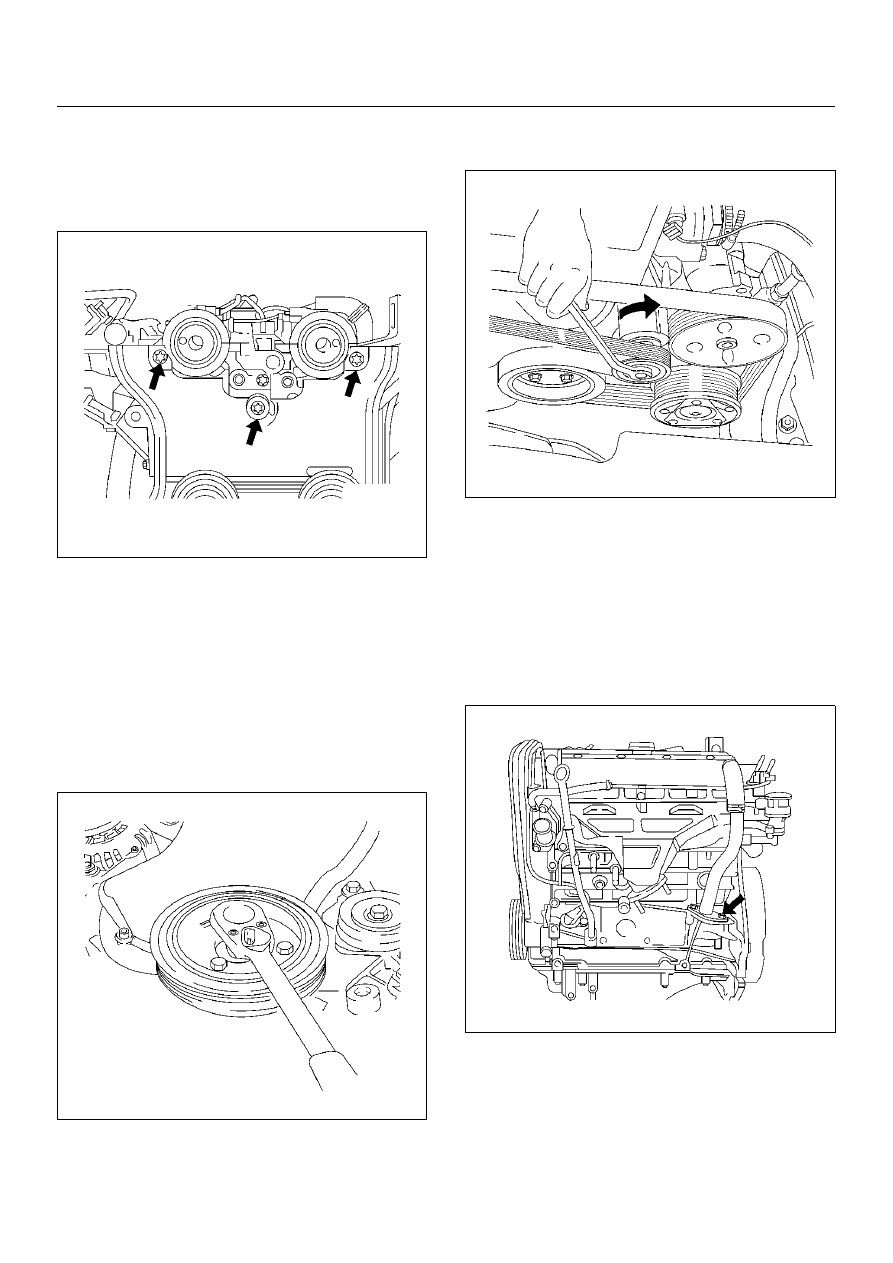

5. Move drive belt tensioner to loose side using wrench

then install the drive belt to normal position.

033RW001

6. Connect ignition cable to ignition plug.

7. Install ignition cable cover to cylinder head cover

and tighten two bolt to the specified torque.

Torque: 3 N·m (0.3Kg·m/2lbft)

8. Install intake duct bracket to cylinder block.

9. Install PCV hose flange to cylinder block to the

specified torque.

Torque: 25 N·m (2.5Kg·m/18lbft)

020RW015

10. Connect cooling fan wire harness connector to

cooling fan  on left side top of fan shroud.

11. Connect left side ground cable to cylinder head

cover and connect other side connector to left side
wheel arch terminal.
Connect right side ground cable to generator stay
and connect other side connector to right side wheel
arch terminal.

ENGINE MECHANICAL (X22SE 2.2L)

6A–19

12. Connect three(black, green and blue colors) engine

wire harness connector to chassis harness of left
rear side of engine compartment.

13. Install intake duct.

14. Connect PCV hose to cylinder head cover.

15. Connect battery ground cable.

Exhaust Manifold

Removal

1. Disconnect battery ground cable.

2. Disconnect PCV hose from air intake duct.

3. Remove a nut from air intake duct bracket and

loosen hose clamp on throttle body. Remove air
intake duct assembly with air cleaner cover.

4. Remove air intake duct bracket with ground cable.

5. Remove four fixing bolts on exhaust manifold heat

protector.

6. Remove fixing four nuts from flange of front exhaust

pipe and remove fixing bolts from silencer side.

027RW005

7. Remove ten exhaust manifold fixing nuts then

remove exhaust manifold.

Installation

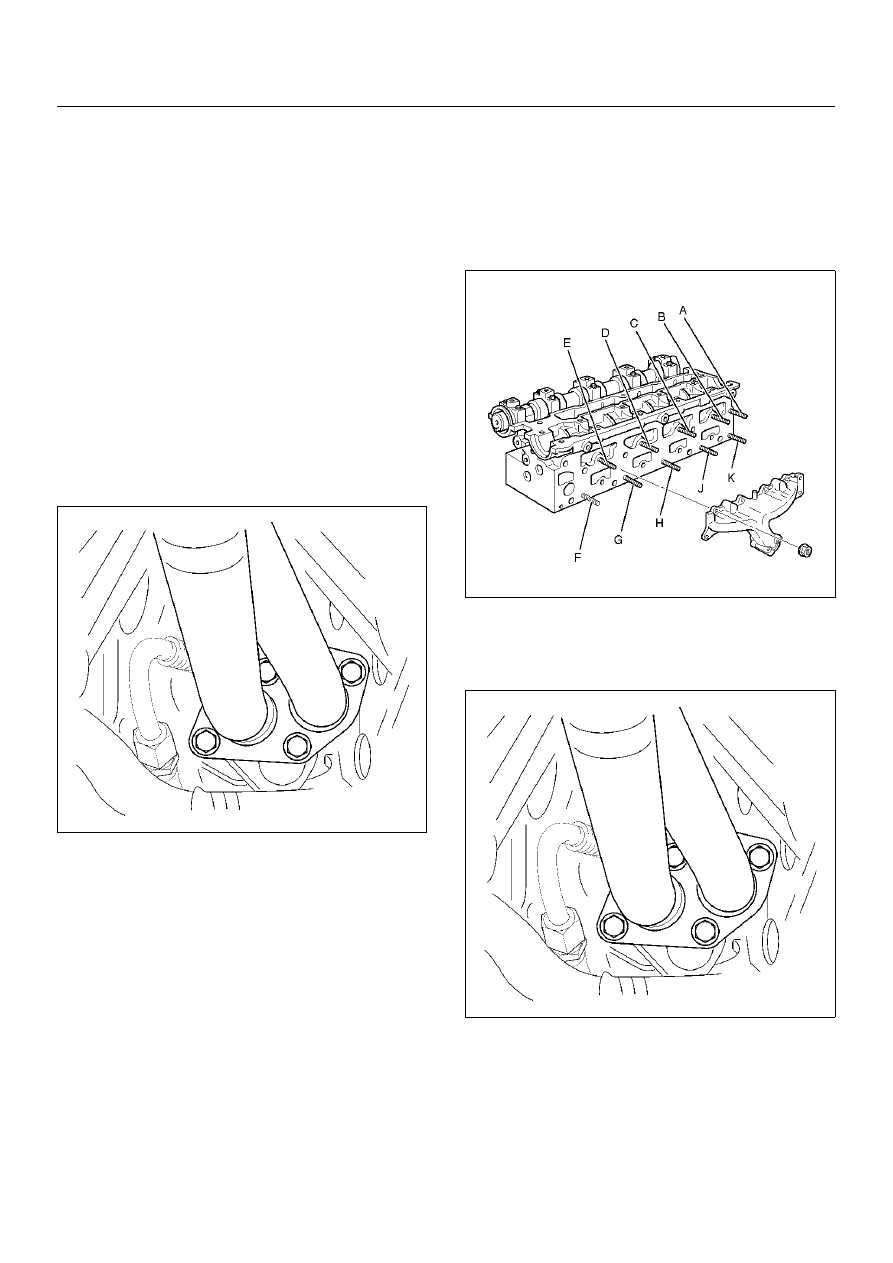

1. Install exhaust manifold and tighten fixing nuts to be

tightened in three steps.

• Tightening sequence:

Step1: J G H B D C J G B D

Step2: A B C D E F G H J K

Step3: A B C D E F G H J K

• Tightening torque:

Step1: 14 N·m (10 Ibft)

Step2: 20 N·m (14 Ibft)

Step3: 20 N·m (14 Ibft)

011RW029

2. Install front exhaust pipe to exhaust manifold and

tighten fixing nut to the specified torque.

Torque: 25 N·m (2.6Kg·m/18 lbft)

027RW005

3. Tighten silencer side bolt to the specified torque.

Torque: 68 N·m (6.9Kg·m/50lbft)

4. Install exhaust manifold heat protector and tighten

bolt.

Torque: 8 N·m (0.8Kg·m/5.9lbft)

5. Install intake duct bracket with ground cable.

6. Install intake duct assembly to throttle body and air
