POWER-ASSISTED BRAKE SYSTEM

5C–17

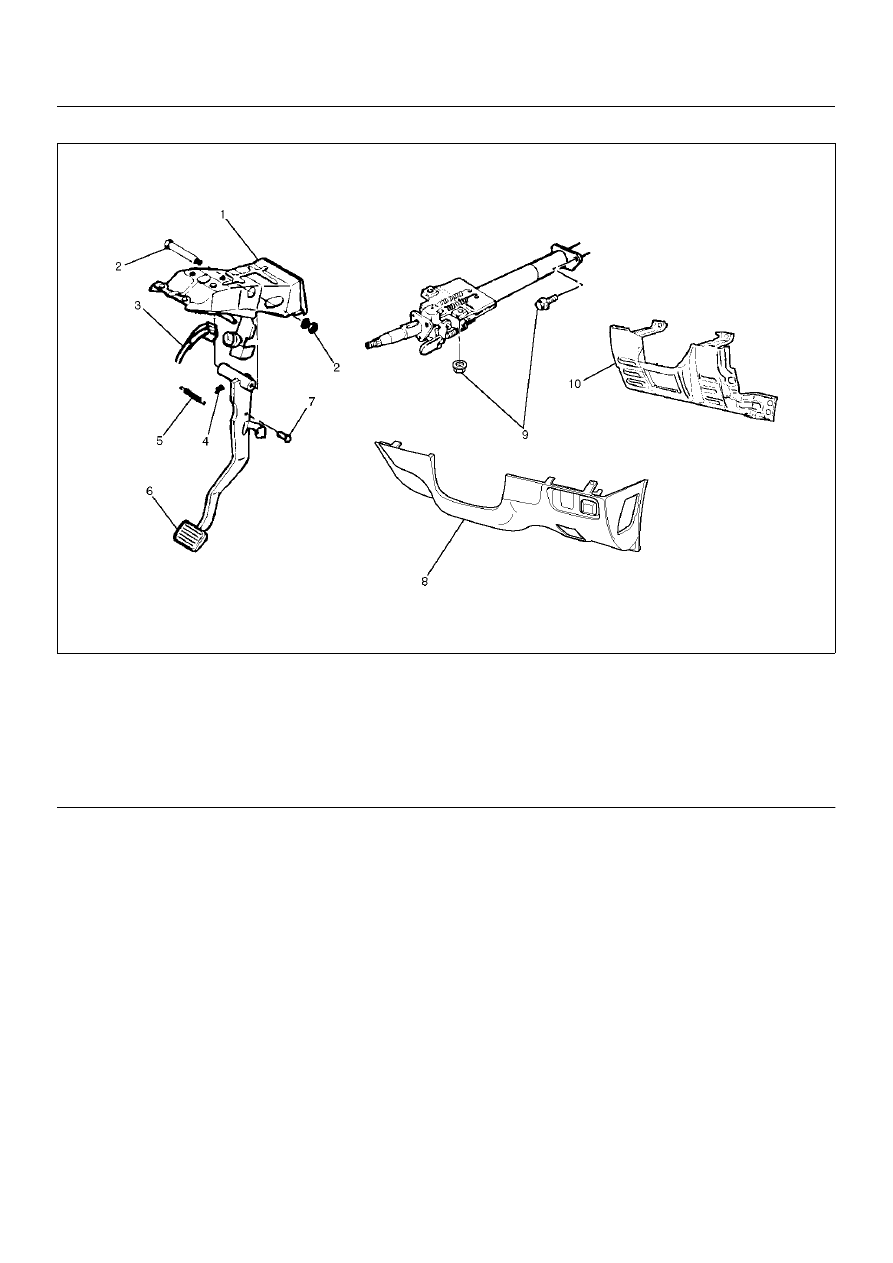

Brake Pedal and Associated Parts

310RW023

Legend

EndOFCallout

Removal

1. Disconnect the battery “–" terminal cable, and wait

at least 5 minutes.

2. Disconnect the yellow 3 way SRS connector located

under the steering column.

3. Remove the engine hood opening lever.

4. Remove lower cover (8).

5. Remove driver knee bolster (10).

6. Disconnect the stop light switch connector (3).

Disconnect the anti-theft control module connector.
Refer to Body and Accessories section.

7. Remove snap pin (4) and push rod pin (7).

8. Remove the steering column shaft fixing bolt and

nut (9) on the steering wheel side, and lower the
steering column shaft.

9. Remove the brake pedal bracket assembly (1).

10. Remove return spring (5).

11. Remove fulcrum pin and nut (2).

12. Remove pedal assembly (6).

Installation

1. Apply grease to the entire circumference of the

fulcrum pin.

2. Install pedal assembly (6) and fulcrum pin and nut

(2).
Tighten the nut (2) to the specified torque.

Torque: 35 N·m (3.6 kg·m/26 lbft)

3. Install the brake pedal bracket assembly (1).

Tighten the bolts and nuts soecified torque.

Torque: 15 N·m (1.5 kg·m/11 lbft)

4. Install return spring (5).

(1) Brake Pedal Bracket Assembly
(2) Fulcrum Pin and Nut
(3) Connector
(4) Snap Pin
(5) Return Spring
(6) Pedal Assembly

(7) Push Rod Pin
(8) Lower Cover
(9) Bolts and Nut

(10) Driver Knee Bolster

5C–18

POWER-ASSISTED BRAKE SYSTEM

5. Adjust pedal free travel.

Refer to Brake Pedal Adjustment in this section.

6. Tighten the steering column fixing bolt (9) (dash

panel) to the specified torque.

Torque: 20 N·m (2.0 kg·m/14 lbft)

7. Tighten the steering column fixing nut (9) (Cross

Beam) to the specified torque.

Torque: 17 N·m (1.7 kg·m/12 lbft)

8. Apply grease to the entire circumference of the

Push rod pin (7).

9. Install push rod pin (7).

10. Install snap pin (4).

11. Connect the anti-theft control module connector.

Refer to Body and Accessories section.

12. Connect the stop light switch connector (3).

13. Install driver knee bolster (10) and lower cover (8).

14. Install the engine hood opening lever.

15. Connect the yellow 3 way SRS connector located

under the steering column.

16. Connect the battery “–" terminal cable.

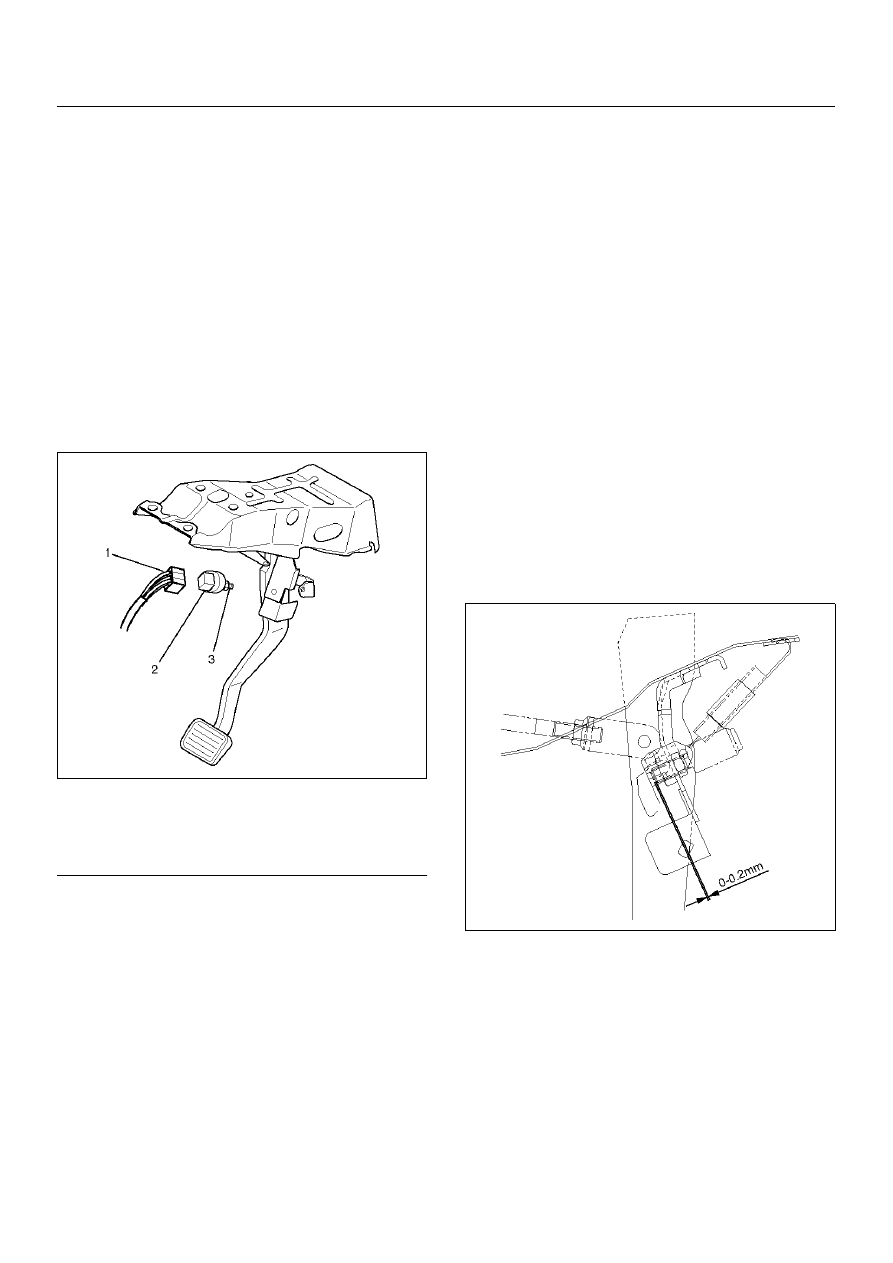

Stoplight Switch

Parts Location

310RW024

Legend

EndOFCallout

Removal

1. Disconnect connector (1)

2. Remove lock nut (3).

3. Remove switch (2).

Installation

1. Adjust the stop light switch to the specified

clearance (between switch housing and brake
pedal) by rotating the switch housing.

Clearance : 0-0.2 mm (0-0.008 in)

NOTE:  Do not attempt to force the push rod into
position during the stop light switch installation and
adjustment procedure.

310RW022

2. Connect connector (1).

3. Install lock nut (3).

(1) Connector
(2) Switch
(3) Lock Nut

POWER-ASSISTED BRAKE SYSTEM

5C–19

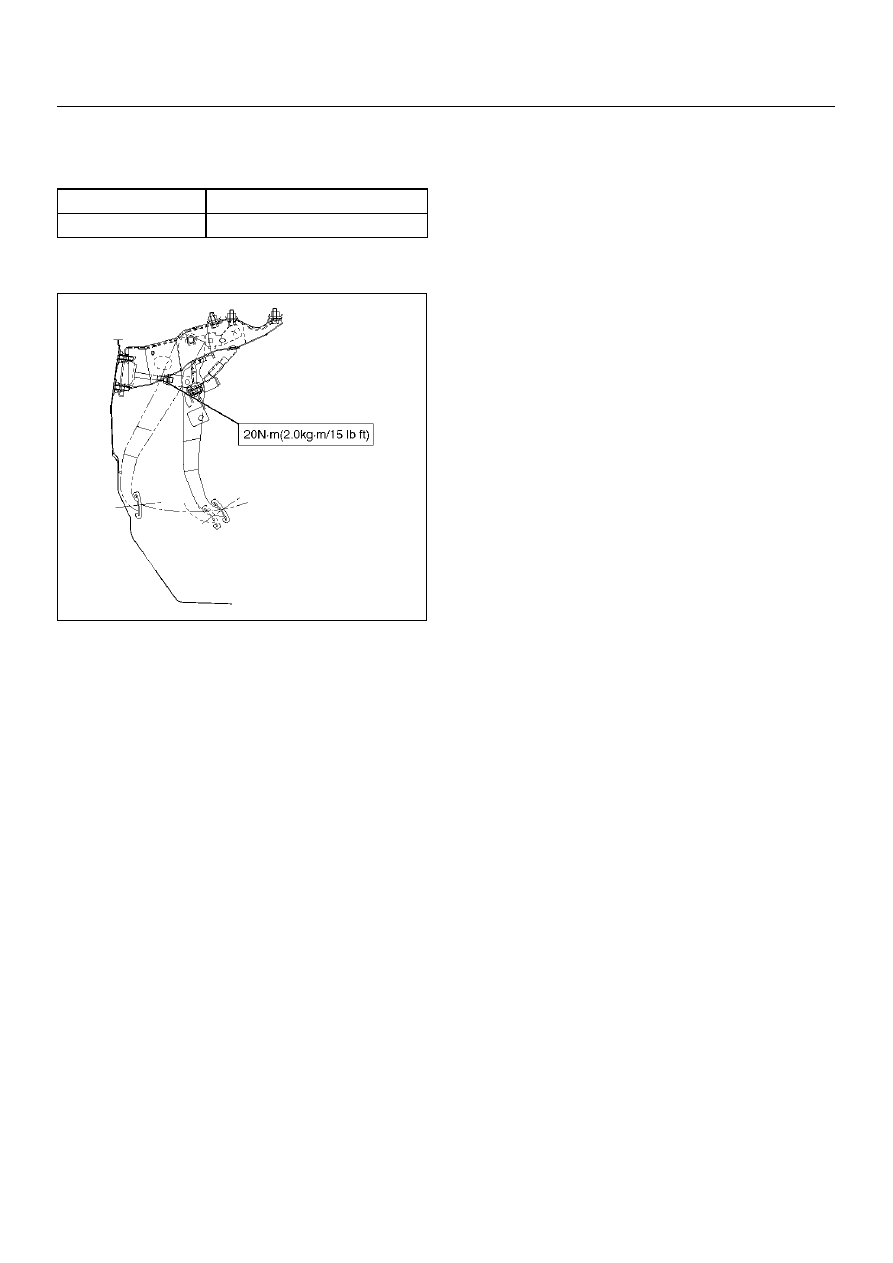

Main Data and Specifications

General Specifications

Torque Specifications

E05RX006

Pedal free play

6–10 mm (0.23 –0.39 in)

Pedal Height

173–185 mm (6.81–7.28 in)

5C–20

POWER-ASSISTED BRAKE SYSTEM

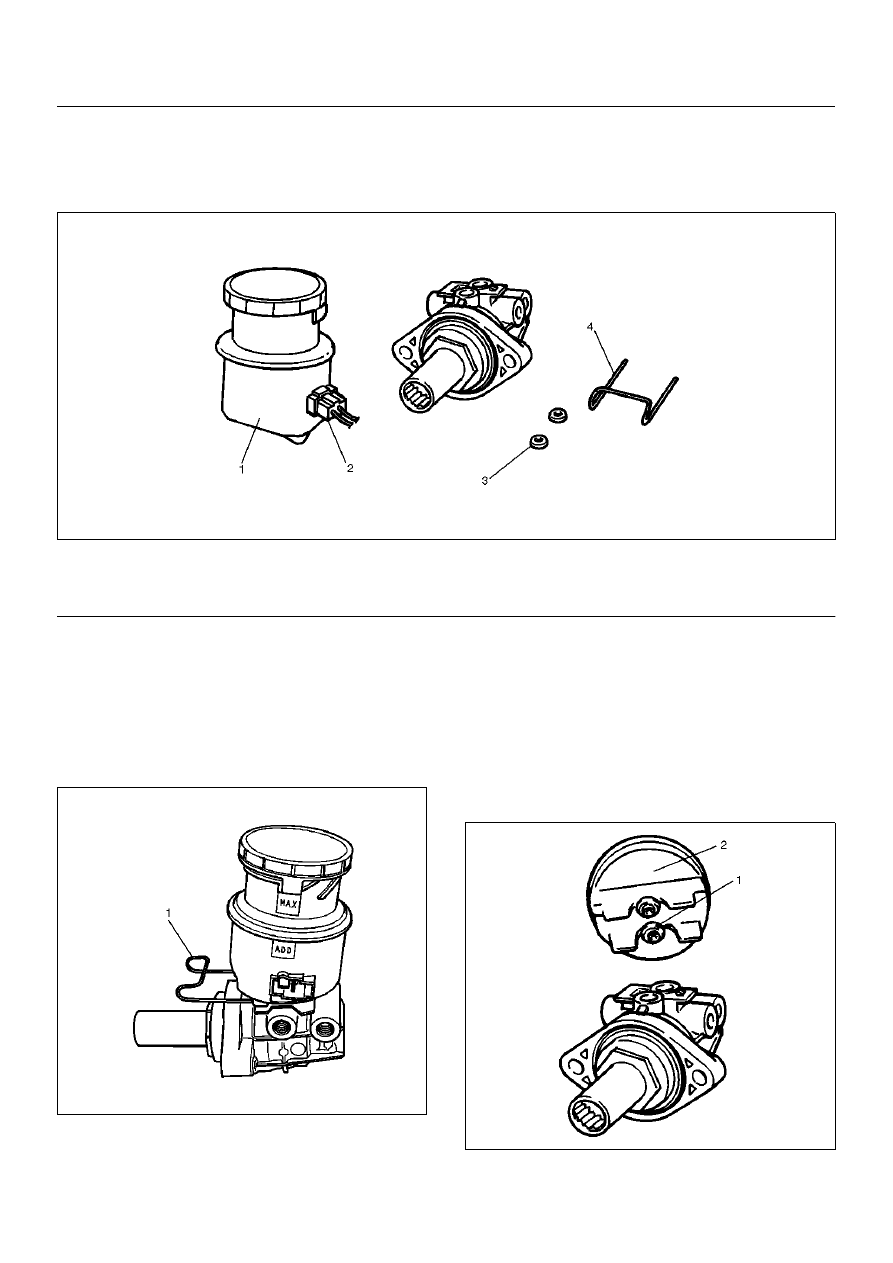

Fluid Reservoir Tank

Fluid Reservoir Tank and Associated Parts

330RW003

Legend

EndOFCallout

Removal

NOTE:  Before removing the fluid reservoir, remove the
brake fluid from the fluid reservoir.

1. Disconnect electrical connector.

2. Remove retainer (1).

330RW004

3. Remove fluid reservoir and the fluid level sensor

built into the fluid reservoir. The fluid level sensor
cannot be removed for servicing.

4. Remove O–ring.

Installation

To install, follow the removal steps in the reverse order,
noting the following points:

1. O–ring (1) must be set onto the fluid reservoir (2),

before installing fluid reservoir.

330RW005

(1) Fluid Reservoir
(2) Electrical Connector

(3) O–ring
(4) Retainer
