BODY STRUCTURE

8F–43

Rear Door Assembly

Parts Location

650RW003

Legend

EndOFCallout

Removal

1. Disconnect the battery ground cable.

2. Apply a setting mark on the body side hinge.

3. Remove the door check arm pin.

630RW003

4. Remove the upper and lower hinge bolts.

• Position a wood block under the door for

protection and support the door assembly with
hands during removal or installation.

650RW001

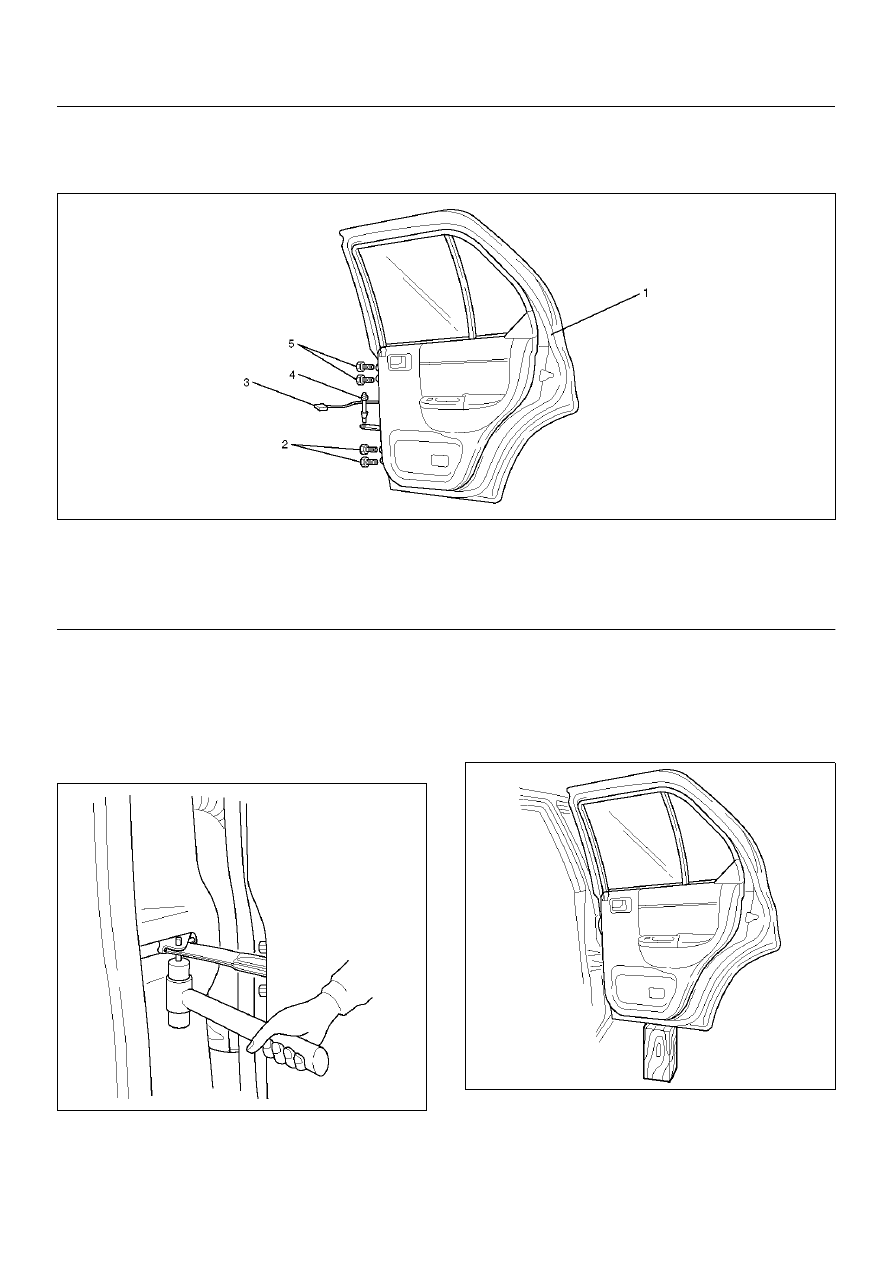

(1) Rear Door Assembly
(2) Lower Hinge Bolt
(3) Door Harness Connection

(4) Door Check Arm Pin
(5) Upper Hinge Bolt

8F–44

BODY STRUCTURE

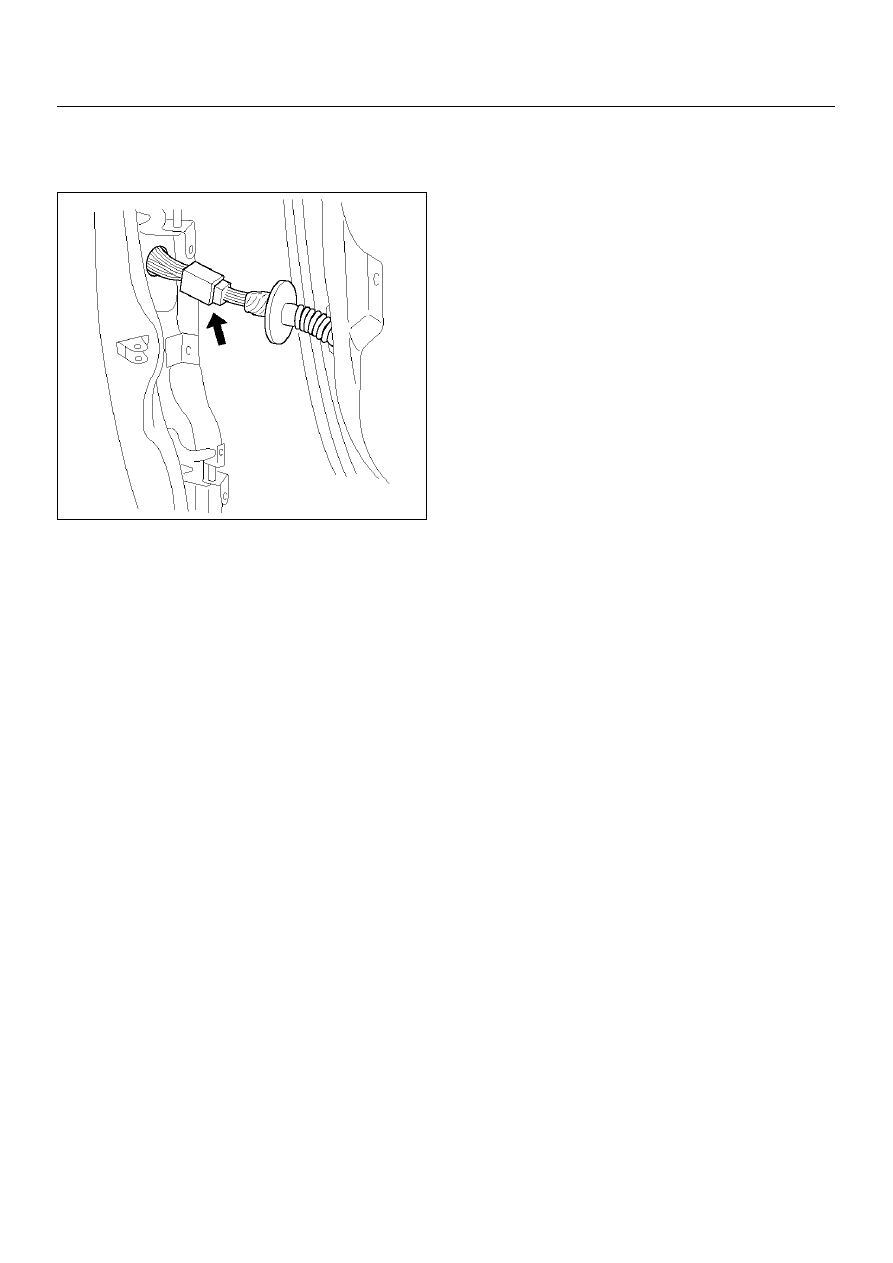

5. Remove the door harness connection.

• Pull the door harness grommet out in order to

disconnect the door harness  connection.

630RW004

6. Remove the rear door assembly.

Installation

To install, follow the removal steps in the reverse order,
noting the following points:

1. Align the door fitting to the body by referring to Front

Door Assembly in this section.

2. Tighten the door hinge bolts to the specified torque.

Torque : 34 N·m (3.5 kg·m/25 lb ft)

BODY STRUCTURE

8F–45

Front Window Regulator, Glass and Glass Run

Parts Location

635RY00011

Legend

EndOFCallout

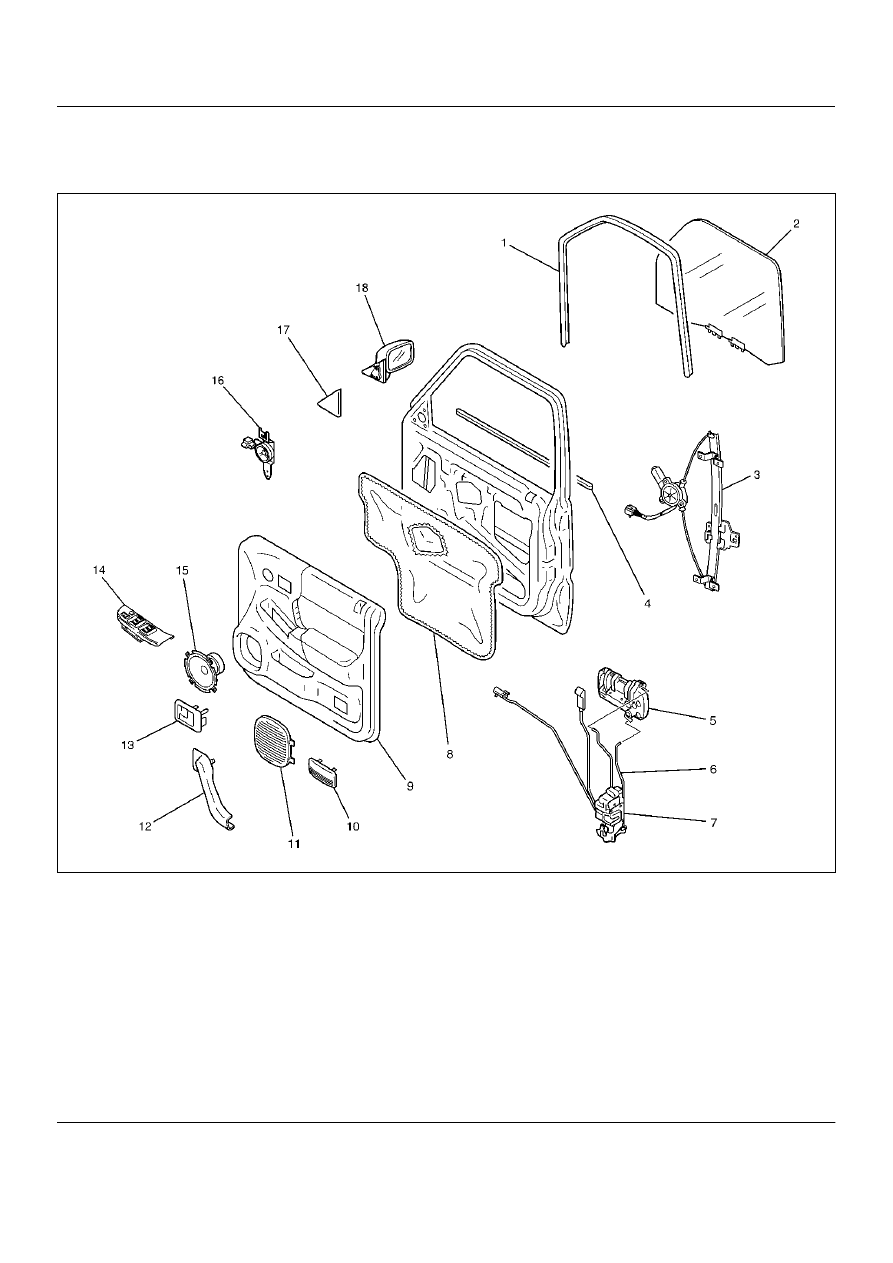

(1) Glass Run
(2) Glass
(3) Window Regulator
(4) Waist Seal
(5) Outside Handle
(6) Locking Link
(7) Door Lock Assembly
(8) Waterproof Sheet
(9) Door Trim Panel

(10) Courtesy Light Lens

(11) Speaker Grille
(12) Grip Cover
(13) Inside Handle
(14) Power Window Switch
(15) Speaker Assembly
(16) Tweeter
(17) Door Mirror Cover
(18) Door Mirror Assembly

8F–46

BODY STRUCTURE

Removal

1. Disconnect the battery ground cable.

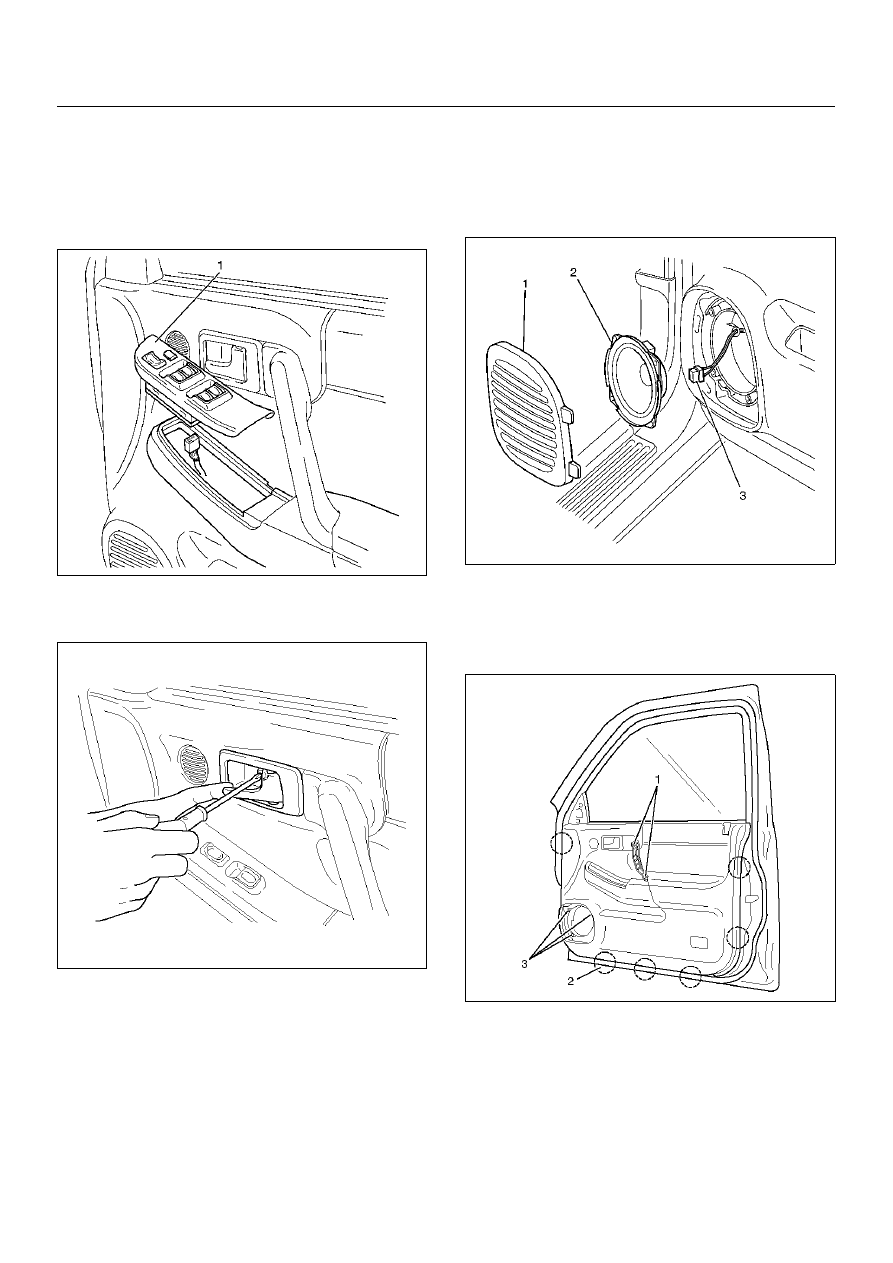

2. Remove the power window switch.

• Pry out the power window switch and remove the

connectors.

635RW016

3. Remove the screw while pulling the inside lever

toward you and then remove the inside handle.

632RW003

4. Remove the speaker grille (1).

• Pull out the front side of the grille.

5. Remove the speaker assembly (2).

• Remove the four screws and disconnect the

speaker harness connector (3).

890RX012

6. Remove the door mirror cover.

7. Remove the grip cover.

8. Remove the five screws (1), (3) and pull out the trim

panel at the six clip positions (2).

635RW007
