8C–6

ENTERTAINMENT

Installation

To install, follow the removal steps in the reverse order.

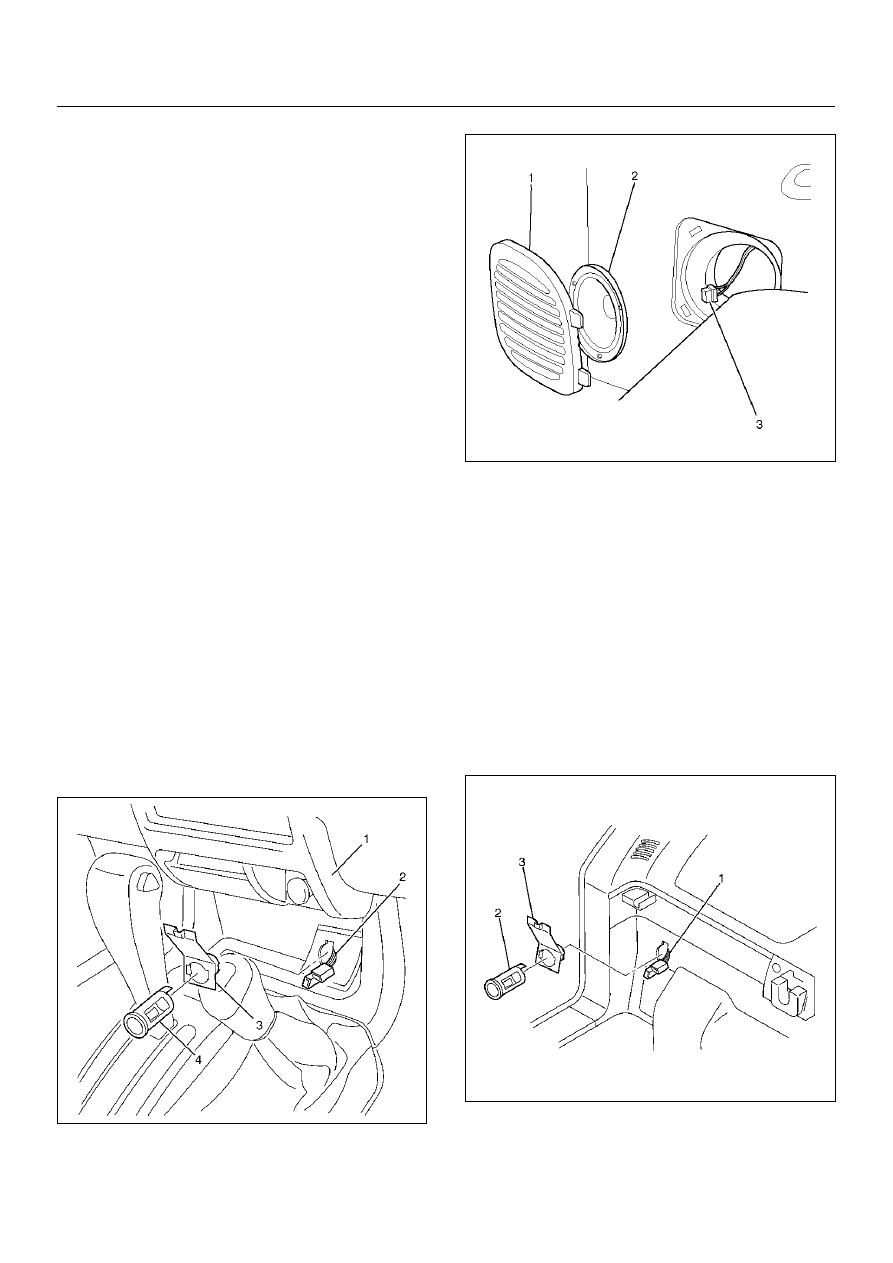

Rear Speaker (2Door Model)

Removal

1. Disconnect the battery ground cable.

2. Pull the grille (1) to release the locks clips and then

remove it.

3. Remove four screws and disconnect the connector

(3) to remove the speaker (2).

890RW048-1

Installation

To install, follow the removal steps in the reverse order.

Accessory Socket

Front Accessory Socket

Removal

1. Disconnect the battery ground cable.

2. Remove the lower cluster assembly (1).

3. Remove the front accessory socket (4).

• Disconnect the connectors (2).

• Pull out the front accessory socket from the

socket cover (3).

810RW326

Installation

To install, follow the removal steps in the reverse order,
noting the following point:

Rear Accessory Socket

Removal

1. Disconnect the battery ground cable.

2. Remove the rear accessory socket (2).

• Disconnect the connectors (1).

• Pull out the front accessory socket from the

socket cover (3).

810RW004

Installation

To install, follow the removal steps in the reverse order.

ENTERTAINMENT

8C–7

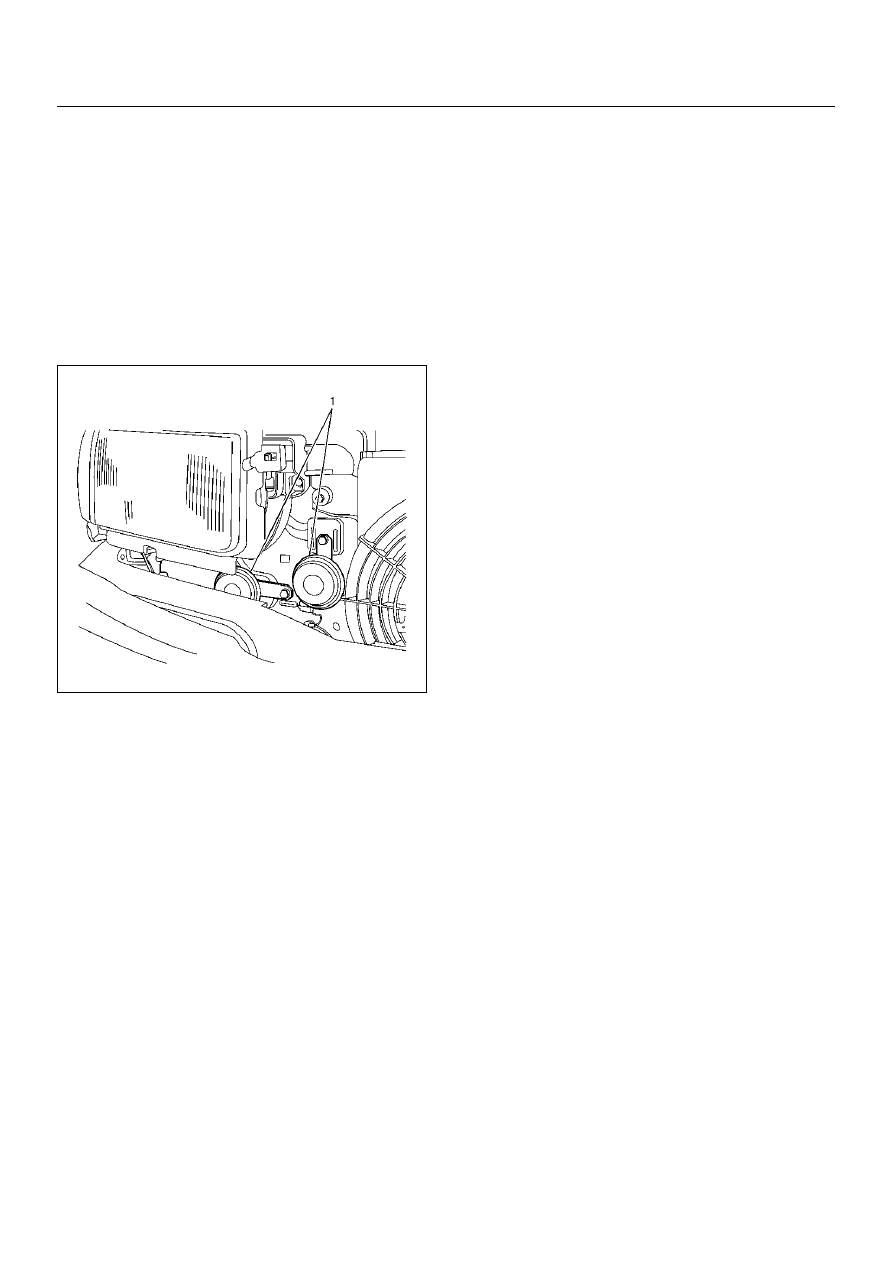

Horn

Removal

1. Disconnect the battery ground cable.

2. Remove the radiator grille.

• Refer to Engine Hood and Fender in Body

Structure section.

3. Remove the horn (1).

• Disconnect the connector.

• Remove the horn mounting bolt.

828RX001

Installation

To install, follow the removal steps in the reverse order.

8D–1

WIRING SYSTEM

FRONTERA

BODY AND ACCESSORIES

WIRING SYSTEM

CONTENTS

Service Precaution

8D–2

. . . . . . . . . . . . . . . . . . . . . .

General Description

8D–3

. . . . . . . . . . . . . . . . . . . .

Main Data and Specifications

8D–25

. . . . . . . . . . . . .

Fuse, Fusible Link and Circuit Breaker
 Location

8D–25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Relay & Fuse Box (Engine Room)

8D–26

. . . . . . .

Relay & Fuse Box (Instrument panel)

8D–26

. . . .

Fuse Block Circuit

8D–27

. . . . . . . . . . . . . . . . . . . . .

Reference Table of Fuse, Fusible Link and
 Circuit Breaker

8D–33

. . . . . . . . . . . . . . . . . . . . . . .

Relay Location

8D–35

. . . . . . . . . . . . . . . . . . . . . . . .

Diode Location

8D–37

. . . . . . . . . . . . . . . . . . . . . . . .

Grounding Point

8D–39

. . . . . . . . . . . . . . . . . . . . . . .

Cable Harness Routing

8D–43

. . . . . . . . . . . . . . . . .

Start and Charging

8D–46

. . . . . . . . . . . . . . . . . . . . . .

General Description

8D–46

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–47

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–49

. . . . . . . . . . . . . . . . . . . . . . . .

Powertrain Control Module (PCM)

8D–50

. . . . . . . . .

General Description

8D–50

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–51

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–64

. . . . . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–67

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–77

. . . . . . . . . . . . . . . . . . . . . . . .

Headlight and Fog Light

8D–79

. . . . . . . . . . . . . . . . . .

General Description

8D–79

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–80

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–82

. . . . . . . . . . . . . . . . . . . . . . . .

Diagnosis

8D–83

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Clearance Light, Tail Light and License
 Plate Light

8D–87

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

General Description

8D–87

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–88

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–90

. . . . . . . . . . . . . . . . . . . . . . . .

Diagnosis

8D–91

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Interior Illumination Light

8D–93

. . . . . . . . . . . . . . . . .

General Description

8D–93

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–94

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–97

. . . . . . . . . . . . . . . . . . . . . . . .

Diagnosis

8D–98

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Turn Signal Light, Hazard Warning Light

8D–99

. . . .

General Description

8D–99

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–100

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–102

. . . . . . . . . . . . . . . . . . . . . . . .

Diagnosis

8D–103

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Stoplight

8D–105

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

General Description

8D–105

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–106

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–107

. . . . . . . . . . . . . . . . . . . . . . . .

Diagnosis

8D–109

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Backup Light

8D–111

. . . . . . . . . . . . . . . . . . . . . . . . . . .

General Description

8D–111

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–112

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–113

. . . . . . . . . . . . . . . . . . . . . . . .

Diagnosis

8D–114

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Horn

8D–116

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

General Description

8D–116

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–117

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–118

. . . . . . . . . . . . . . . . . . . . . . . .

Diagnosis

8D–119

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Dome Light, Luggage Room Light, Courtesy
 Light, Map Light, Seat Belt Switch and
 Warning Buzzer

8D–120

. . . . . . . . . . . . . . . . . . . . . . . .

General Description

8D–120

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–121

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–127

. . . . . . . . . . . . . . . . . . . . . . . .

Diagnosis

8D–128

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Power Door Lock

8D–129

. . . . . . . . . . . . . . . . . . . . . . . .

General Description

8D–129

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–130

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–133

. . . . . . . . . . . . . . . . . . . . . . . .

Diagnosis

8D–134

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Power Window

8D–136

. . . . . . . . . . . . . . . . . . . . . . . . . .

General Description

8D–136

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–137

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–138

. . . . . . . . . . . . . . . . . . . . . . . .

Diagnosis

8D–139

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cruise Control

8D–144

. . . . . . . . . . . . . . . . . . . . . . . . . .

General Description

8D–144

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–145

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–147

. . . . . . . . . . . . . . . . . . . . . . . .

Diagnosis

8D–148

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Anti–Lock Brake System (ABS)

8D–152

. . . . . . . . . . .

General Description

8D–152

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–153

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–155

. . . . . . . . . . . . . . . . . . . . . . . .

A/T Shift Lock

8D–156

. . . . . . . . . . . . . . . . . . . . . . . . . . .

General Description

8D–156

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–157

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–158

. . . . . . . . . . . . . . . . . . . . . . . .

Windshield Wiper and Washer

8D–159

. . . . . . . . . . . .

SECTION

8D–2

WIRING SYSTEM

General Description

8D–159

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–160

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–163

. . . . . . . . . . . . . . . . . . . . . . . .

Diagnosis

8D–164

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Rear Wiper/Washer

8D–170

. . . . . . . . . . . . . . . . . . . . .

General Description

8D–170

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–171

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–176

. . . . . . . . . . . . . . . . . . . . . . . .

Diagnosis

8D–177

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Rear Defogger/Mirror Defogger

8D–181

. . . . . . . . . . .

General Description

8D–181

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–182

. . . . . . . . . . . . . . . . . . . . . . .

Diagnosis

8D–187

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Audio

8D–190

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

General Description

8D–190

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–191

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–192

. . . . . . . . . . . . . . . . . . . . . . . .

Cigarette Lighter, Digital Clock and
 Accessory Socket

8D–193

. . . . . . . . . . . . . . . . . . . . . . .

General Description

8D–193

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–194

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–195

. . . . . . . . . . . . . . . . . . . . . . . .

Diagnosis

8D–196

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Power Door Mirror

8D–197

. . . . . . . . . . . . . . . . . . . . . . .

General Description

8D–197

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–198

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–200

. . . . . . . . . . . . . . . . . . . . . . . .

Diagnosis

8D–201

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Keyless Entry

8D–203

. . . . . . . . . . . . . . . . . . . . . . . . . . .

General Description

8D–203

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–204

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–208

. . . . . . . . . . . . . . . . . . . . . . . .

Keyless Entry System

8D–209

. . . . . . . . . . . . . . . . . .

Meter and Warning/Indicator Light

8D–210

. . . . . . . . .

General Description

8D–210

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–211

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–218

. . . . . . . . . . . . . . . . . . . . . . . .

Diagnosis

8D–219

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A/T Shift Indicator

8D–224

. . . . . . . . . . . . . . . . . . . . . . .

General Description

8D–224

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–225

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–227

. . . . . . . . . . . . . . . . . . . . . . . .

Heater and Air Conditioning

8D–228

. . . . . . . . . . . . . .

General Description

8D–228

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–229

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–231

. . . . . . . . . . . . . . . . . . . . . . . .

Heater and Air Conditioning

8D–232

. . . . . . . . . . . . . .

General Description

8D–232

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–233

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–239

. . . . . . . . . . . . . . . . . . . . . . . .

Sunroof

8D–240

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

General Description

8D–240

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–241

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–242

. . . . . . . . . . . . . . . . . . . . . . . .

Diagnosis

8D–243

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Supplemental Restraint System (SRS)
 – Air Bag

8D–244

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

General Description

8D–244

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–245

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–246

. . . . . . . . . . . . . . . . . . . . . . . .

Shift on the Fly System

8D–247

. . . . . . . . . . . . . . . . . .

General Description

8D–247

. . . . . . . . . . . . . . . . . . . . .

Circuit Diagram

8D–249

. . . . . . . . . . . . . . . . . . . . . . .

Parts Location

8D–251

. . . . . . . . . . . . . . . . . . . . . . . .

Harness Connector Faces

8D–252

. . . . . . . . . . . . . .

Service Precaution

WARNING: THIS VEHICLE HAS A SUPPLEMENTAL
RESTRAINT SYSTEM (SRS). REFER TO THE SRS
COMPONENT AND WIRING LOCATION VIEW IN
ORDER TO DETERMINE WHETHER YOU ARE
PERFORMING SERVICE ON OR NEAR THE SRS
COMPONENTS OR THE SRS WIRING. WHEN YOU
ARE PERFORMING SERVICE ON OR NEAR THE SRS
COMPONENTS OR THE SRS WIRING, REFER TO
THE SRS SERVICE INFORMATION. FAILURE TO
FOLLOW WARNINGS COULD RESULT IN POSSIBLE
AIR BAG DEPLOYMENT, PERSONAL INJURY, OR
OTHERWISE UNNEEDED SRS SYSTEM REPAIRS.

CAUTION: Always use the correct fastener in the
proper location. When you replace a fastener, use
ONLY the exact part number for that application.
ISUZU will call out those fasteners that require a
replacement after removal. ISUZU will also call out
the fasteners that require thread lockers or thread
sealant. UNLESS OTHERWISE SPECIFIED, do not
use supplemental coatings (Paints, greases, or other
corrosion inhibitors) on threaded fasteners or
fasteners joint interfaces. Generally, such coatings
adversely affect the fastener torque and the joint
clamping force, and may damage the fasteners.
When you install fasteners, use the correct
tightening sequence and specifications. Following
these instructions can help you avoid damage to
parts and systems.
