200

Уход за автомобилем

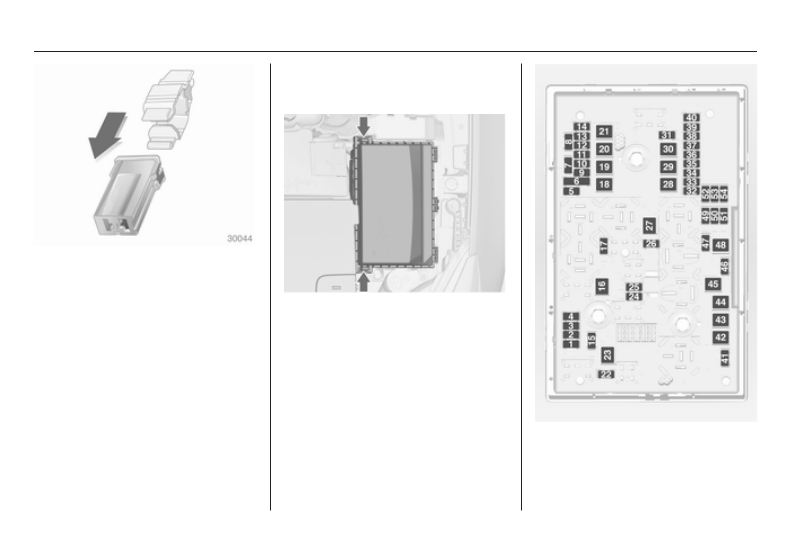

Наденьте приспособление на

предохранитель сверху или сбоку,

в зависимости от типа предохрани‐

теля, и выньте предохранитель.

Блок предохранителей

в моторном отсеке

Блок предохранителей установлен

в левой передней части моторного

отсека.
Освободите защелку крышки

и поднимите крышку вверх до

упора. Снимите крышку, потянув ее

вертикально вверх.

Уход за автомобилем

201

№ Электрическая цепь
1 Блок управления двигателем
2 Датчик концентрации

кислорода

3 Впрыск топлива, система

зажигания

4 Впрыск топлива, система

зажигания

5 –
6 Подогрев зеркал
7 Регулятор вентилятора
8 Лямбда-датчик, двигателя
9 Датчик заднего стекла
10 Датчик аккумуляторной

батареи

11 Рычаг открывания багажника
12 Модуль адаптивного

переднего освещения

13 –
14 Очиститель заднего стекла
15 Блок управления двигателем
16 Стартер
17 Блок управления коробкой

передач

№ Электрическая цепь
18 Обогрев заднего стекла
19 Передние электрические сте‐

клоподъемники

20 Задние электрические стекло‐

подъемники

21 ABS
22 Левая фара дальнего света

(галогенная)

23 Омыватель фар
24 Правая фара ближнего света

(ксеноновая)

25 Левая фара ближнего света

(ксеноновая)

26 Противотуманная фара
27 Подогрев дизельного топлива
28 –
29 Электрический стояночный

тормоз

30 ABS
31 –
32 Подушка безопасности
33 Система адаптивных фар
34 –

№ Электрическая цепь
35 Электрические стеклоподъем‐

ники

36 –
37 Электромагнит вентиляции

адсорбера

38 Вакуумный насос
39 Блок управления системы

топливоподачи

40 Система омывателя ветрового

стекла, омывателя заднего

стекла

41 Правая фара дальнего света

(галогенная)

42 Вентилятор радиатора
43 Очиститель ветрового стекла
44 –
45 Вентилятор радиатора
46 –
47 Звуковой сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня света фар
51 Воздушная заслонка

202

Уход за автомобилем

№ Электрическая цепь
52 Вспомогательный отопитель

дизельного двигателя

53 Модуль управления коробкой

передач, модуль управления

двигателем

54 Контроль электропроводки
После замены перегоревших пре‐

дохранителей следует закрыть

крышку коробки предохранителей

и зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐

телей закрыта неправильно, воз‐

можно возникновение неисправ‐

ностей.

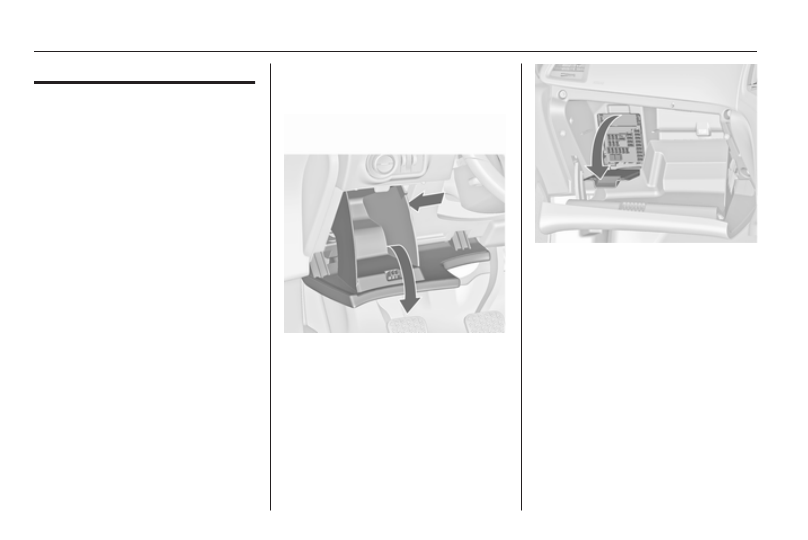

Блок предохранителей

в приборной панели

На автомобилях с левосторонним

управлением коробка предохрани‐

телей располагается позади веще‐

вого ящика на приборной панели.
Открыть отсек и нажать влево,

чтобы отпереть. Опустить отсек

вниз и снять его.

На автомобилях с правосторонним

рулевым управлением блок предо‐

хранителей расположен за крыш‐

кой в перчаточном ящике. Открыть

передний вещевой ящик, затем от‐

крыть крышку и опустить ее вниз.

Уход за автомобилем

203

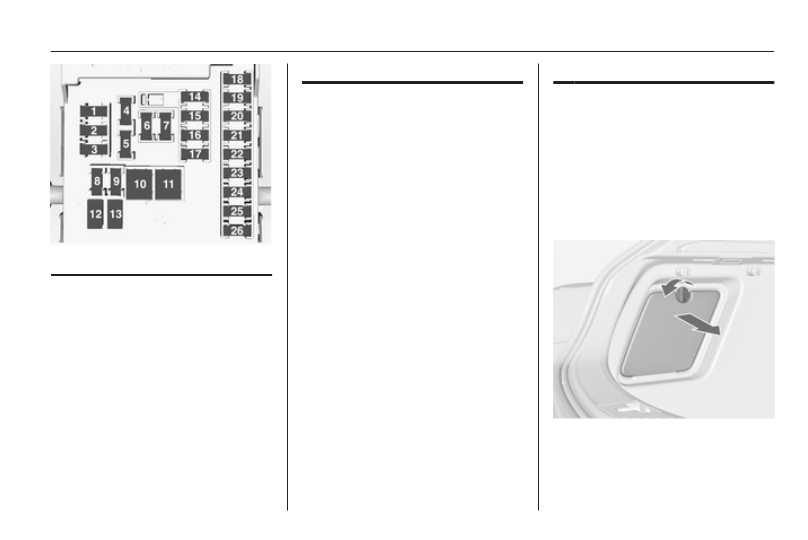

№ Электрическая цепь
1 Дисплеи
2 Наружное освещение
3 Наружное освещение
4 Радиоприемник
5 Информационно-развлека‐

тельная система, инструмент

6 Розетка электропитания

спереди

7 Розетка электропитания на

заднем сиденье

8 Левая фара ближнего света
9 Правая фара ближнего света

№ Электрическая цепь
10 Дверные замки
11 Вентилятор системы

отопления и кондиционирова‐

ния

12 –
13 –
14 Диагностический разъем
15 Подушка безопасности
16 –
17 Кондиционер
18 До предохранителя:

аудиосистема,

информационно-развлека‐

тельная система, дисплеи

19 Стоп-сигналы, фонари заднего

хода, плафоны освещения

салона

20 –
21 –
22 Выключатель зажигания
23 Блок управления кузовным

оборудованием

24 Блок управления кузовным

оборудованием

№ Электрическая цепь
25 –
26 Розетка багажного отделения

Блок предохранителей

в багажном отделении

Блок предохранителей находится

под крышкой на левой стенке ба‐

гажного отделения.

Снимите крышку.
