Opel Astra h. Расположение предохранителей, плавких вставок и реле и их замена
Большинство цепей питания электрооборудования автомобиля защищено
плавкими предохранителями. Фары, электродвигатели вентиляторов,
топливный насос и другие мощные потребители тока подключены через реле.
Предохранители и реле установлены в монтажных блоках, которые находятся
в багажнике автомобиля под облицовкой боковины с левой стороны и в
моторном отсеке рядом с аккумуляторной батареей.
Обозначения предохранителей и реле монтажного блока, установленного в
моторном отсеке справа по направлению движения, приведены на рис. 10.2.
1. Для получения доступа к монтажному блоку предохранителей, расположенному в багажнике, поверните на 90° два фиксатора крышки люка в обивке левой боковины…
2….и откиньте вниз крышку.
3. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите отверткой два фиксатора…
4….и снимите его крышку. Примечание.
В специальных гнездах корпуса монтажного блока, расположенного в
багажнике, закреплены запасные предохранители Б и пинцет А для
извлечения предохранителей из монтажных блоков.
Предупреждение.
6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.
7. Захватите пинцетом предохранитель…
8….и извлеките его из контактного разъема. Примечание.
Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
9. Установите в контактный разъем предохранитель того же номинала, что и снятый.
10. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону…
11….и установите новое реле.
12. Плавкие вставки заменяйте аналогично замене реле.

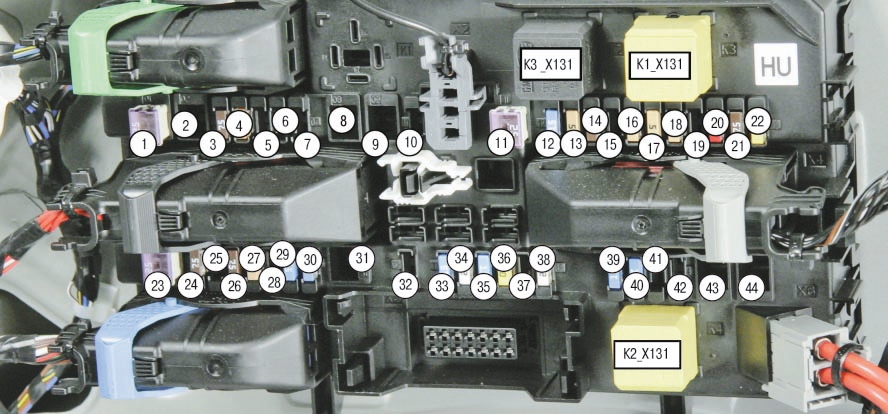

Рис. 10.1. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке багажника.

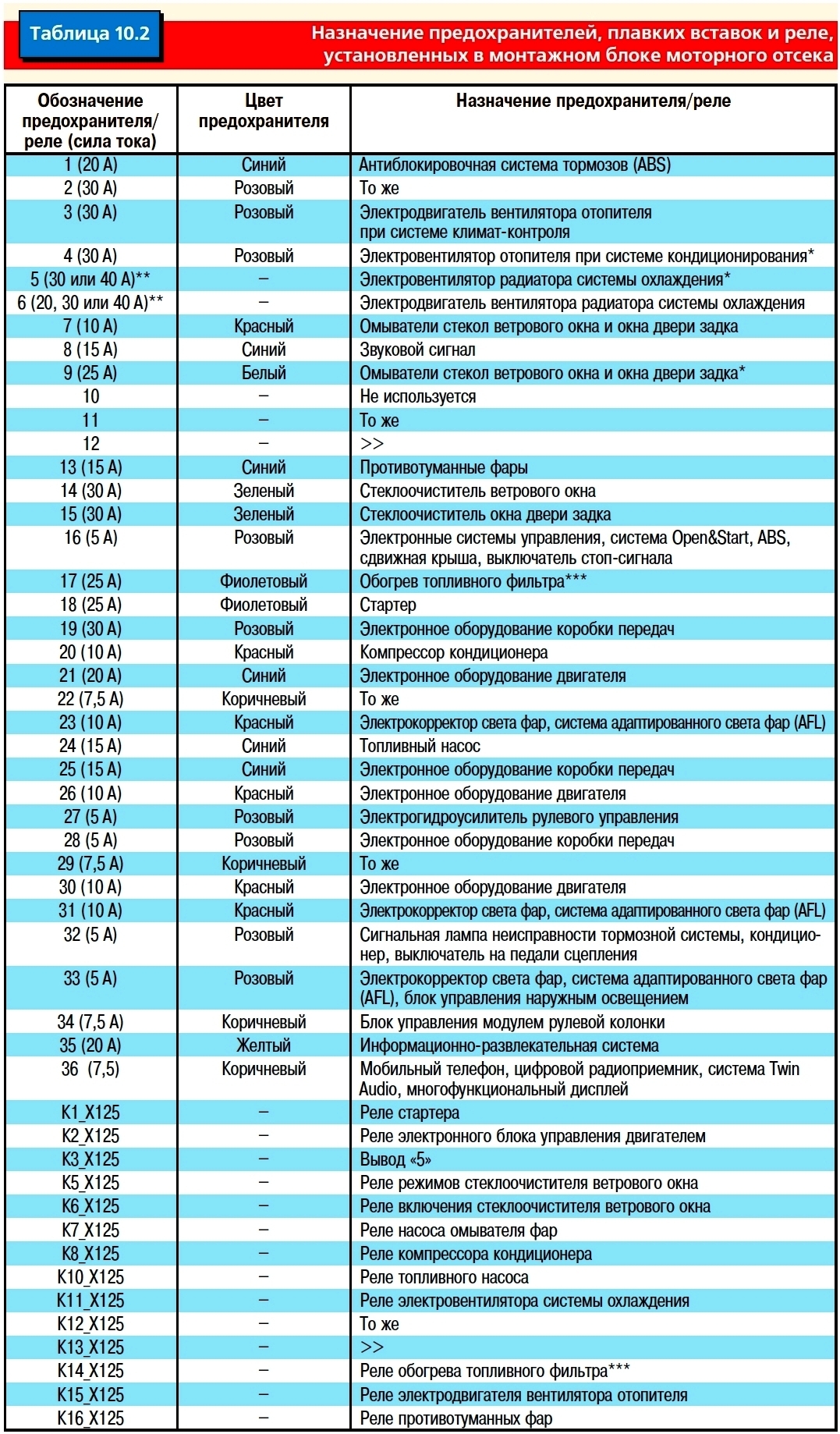

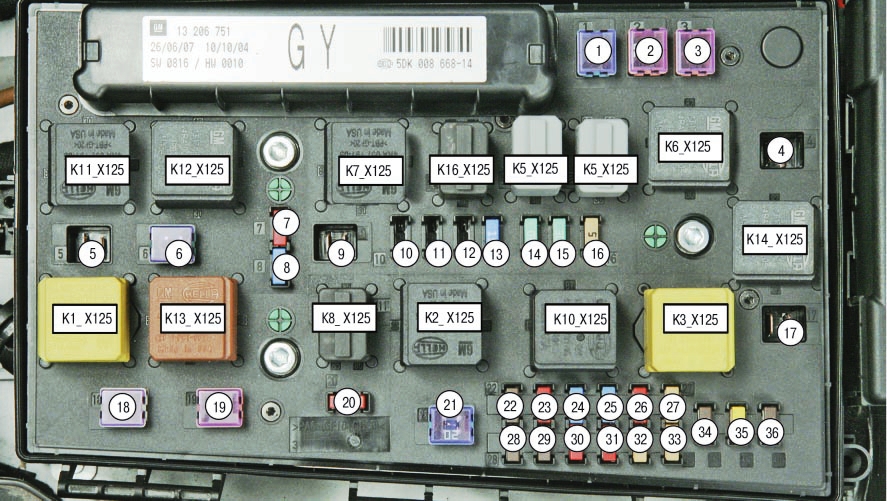

Рис. 10.2. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке моторного отсека.
