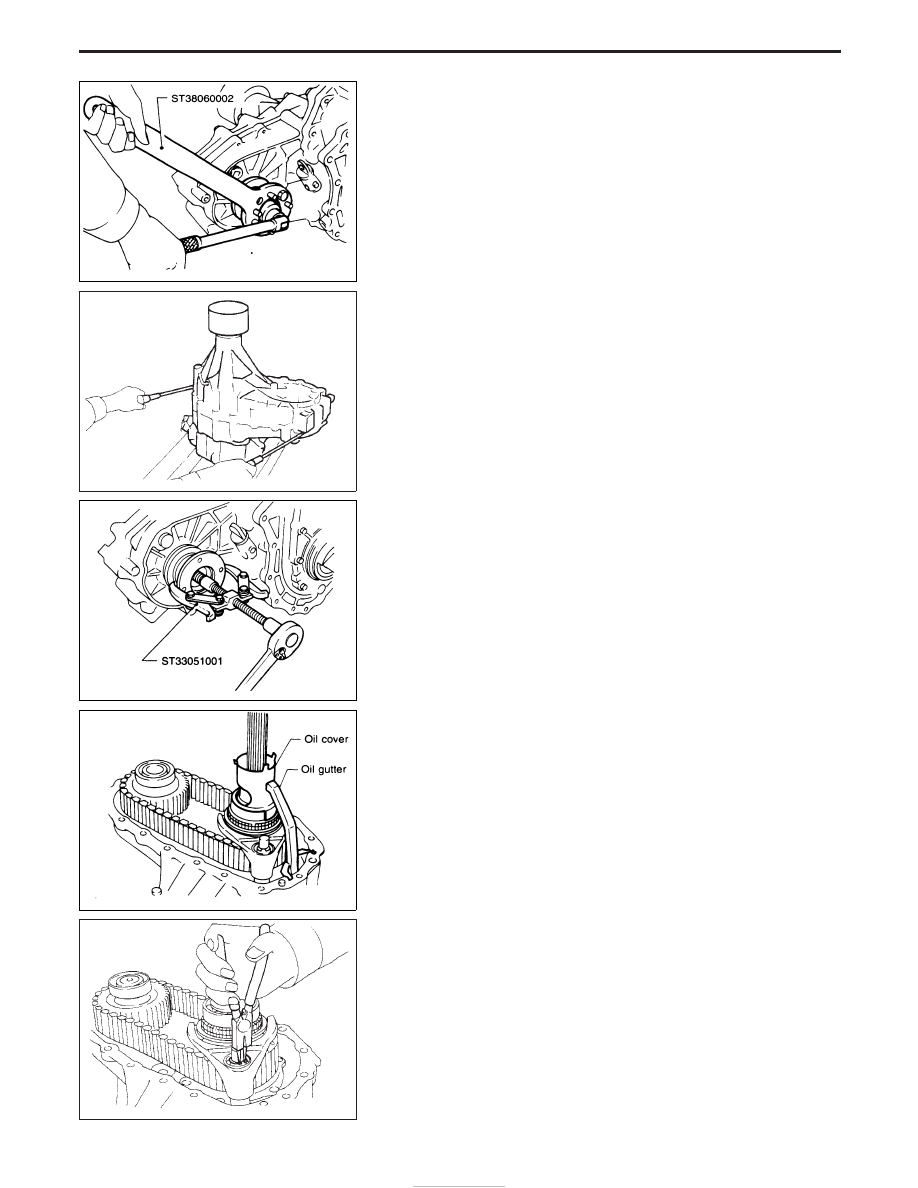

1. Remove nut of companion flange.

2. Remove rear case.
Be careful not to damage the mating surface.

3. Remove companion flange.

4. Remove oil cover and oil gutter.

5. Remove snap ring from 2-4 shift rod.

SMT268A

SMT270A

SMT269A

SMT271A

SMT272A

DISASSEMBLY

TF-12

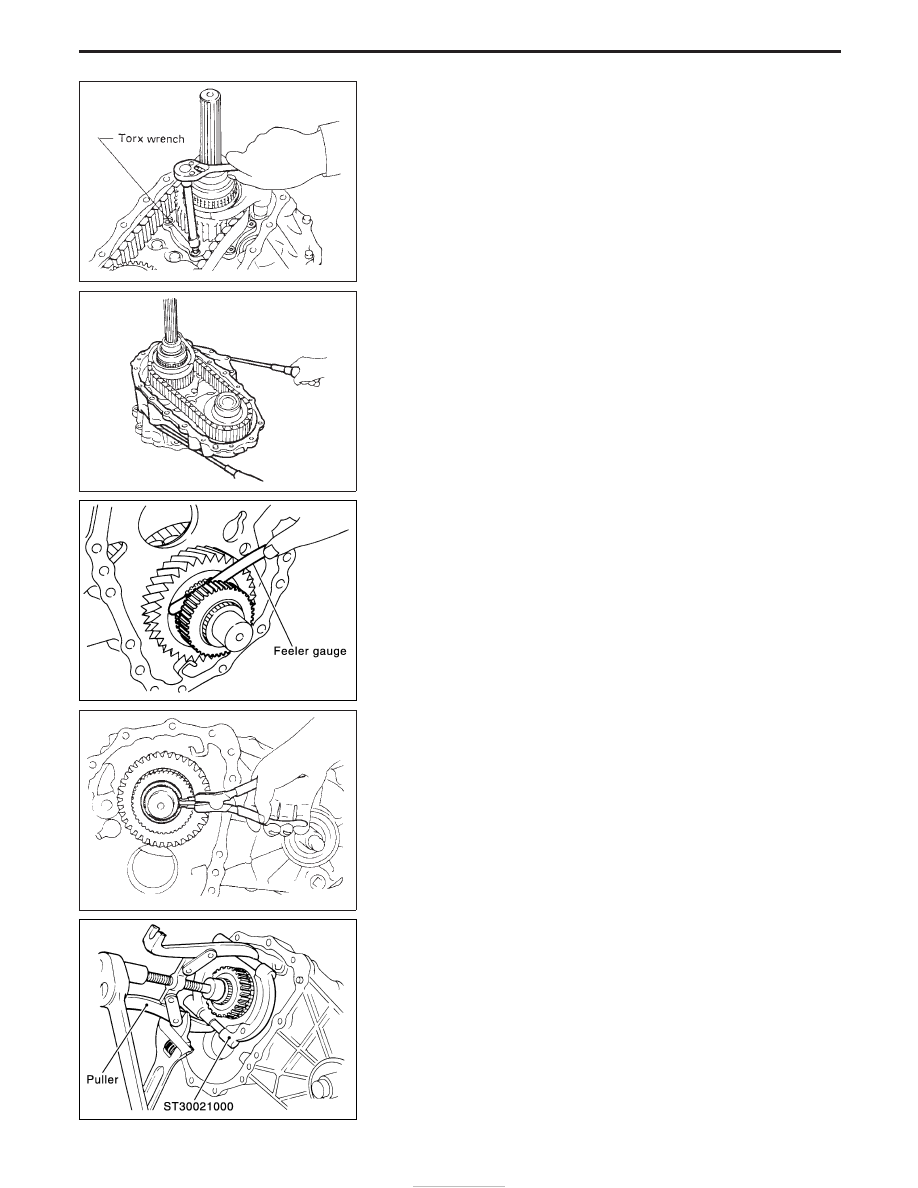

6. Remove bolts securing bearing retainer.
This step is necessary to remove mainshaft from center case.

7. Remove bolts securing center case to front case and then

separate center case and front case.

8. Measure end play of low gear.

Standard:

0 - 0.15 mm (0 - 0.0059 in)

If end play is beyond the maximum value, check low gear and
L & H hub for wear.

9. Disassemble center case assembly.
a. Remove snap ring from mainshaft.

b. Pull out low gear with L & H hub.

SMT273A

SMT274A

YMT017

SMT275A

YMT018

DISASSEMBLY

TF-13

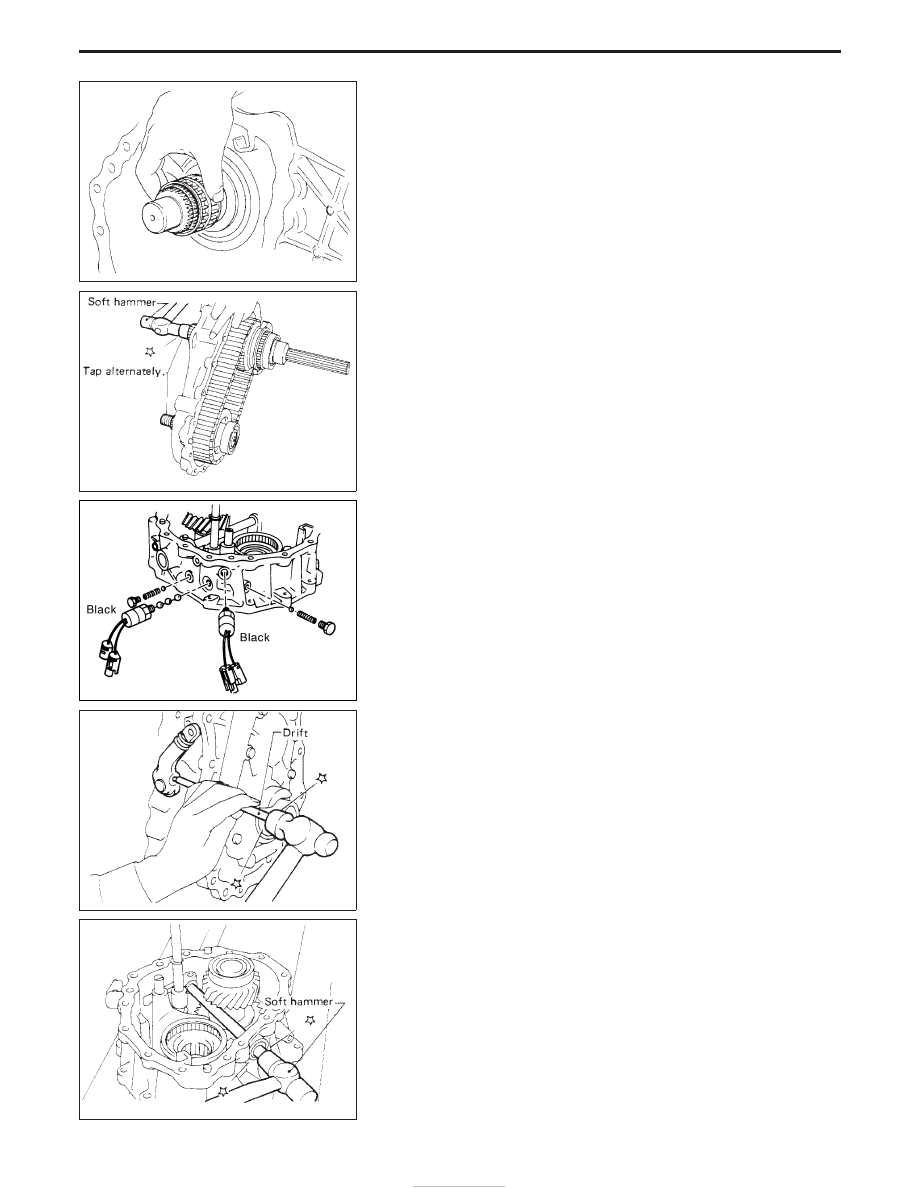

c. Remove needle bearing of low gear.

d. Remove mainshaft, front drive and drive chain as a set by tap-

ping front end of mainshaft and front drive shaft alternately.

Be careful not to bend drive chain.

10. Disassemble front case assembly.
a. Remove switches, check plugs, check springs and check balls.

b. Remove outer shift lever.

c. Remove lock pin of inner shift lever and drive out cross shaft

with plug.

SMT758A

SMT279A

YTF004

SMT797A

SMT282A

DISASSEMBLY

TF-14

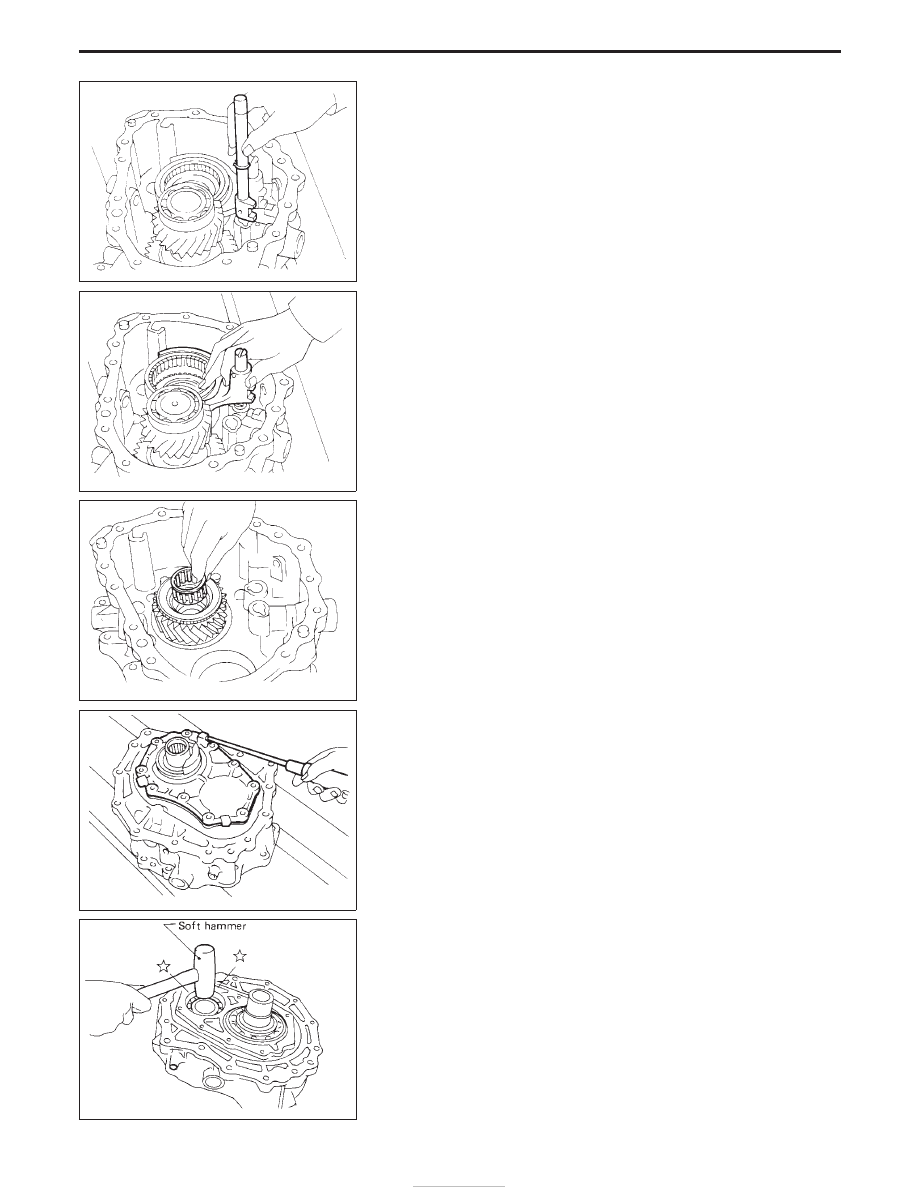

d. Remove 2-4 shift rod.

e. Remove L & H shift rod and fork assembly with coupling sleeve.

f.

Remove needle bearing from main gear.

g. Remove bolts securing front case cover and then remove case.

h. Remove counter gear by tapping lightly.

SMT283A

SMT284A

SMT286A

SMT287A

SMT759A

DISASSEMBLY

TF-15
