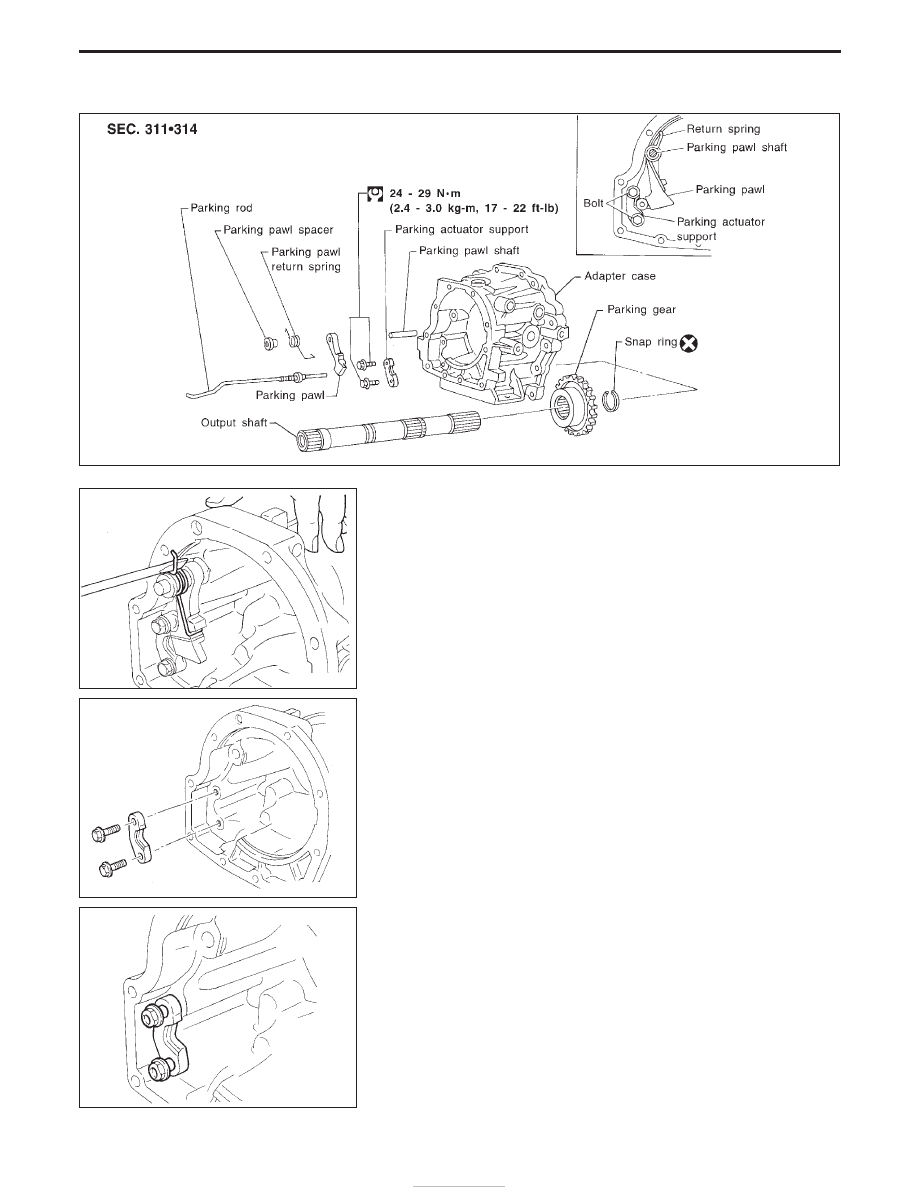

Parking Pawl Components

DISASSEMBLY

1. Slide return spring to the front of rear extension case flange or

adapter case flange.

2. Remove return spring, pawl spacer and parking pawl from rear

extension or adapter case.

3. Remove parking pawl shaft from rear extension or adapter

case.

4. Remove parking actuator support from rear extension or

adapter case.

ASSEMBLY

1. Install parking actuator support onto rear extension or adapter

case.

2. Insert parking pawl shaft into rear extension or adapter case.
3. Install return spring, pawl spacer and parking pawl onto park-

ing pawl shaft.

SAT758I

SAT226H

SAT228H

SAT229H

REPAIR FOR COMPONENT PARTS

AT-180

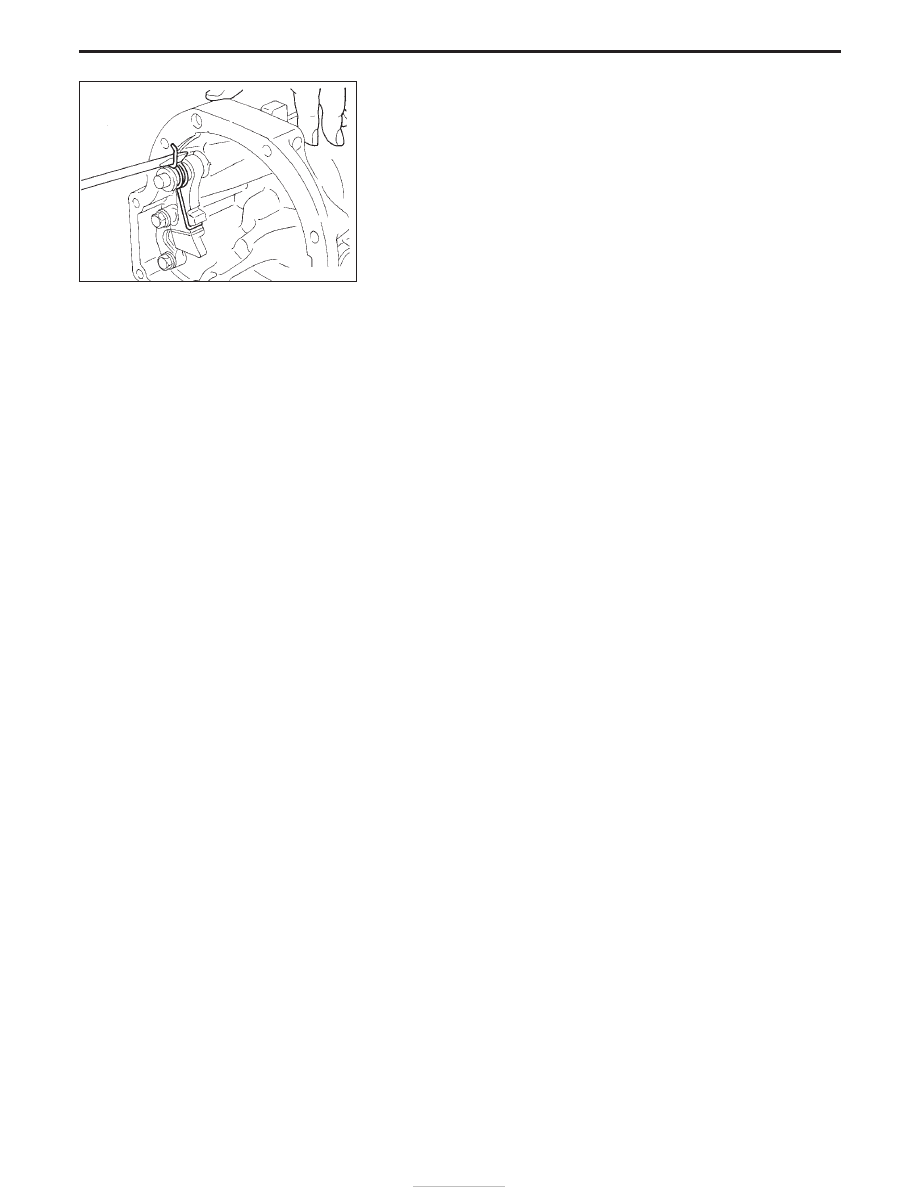

4. Bend return spring upward and install it onto rear extension or

adapter case.

SAT226H

REPAIR FOR COMPONENT PARTS

Parking Pawl Components (Cont’d)

AT-181

Assembly (1)

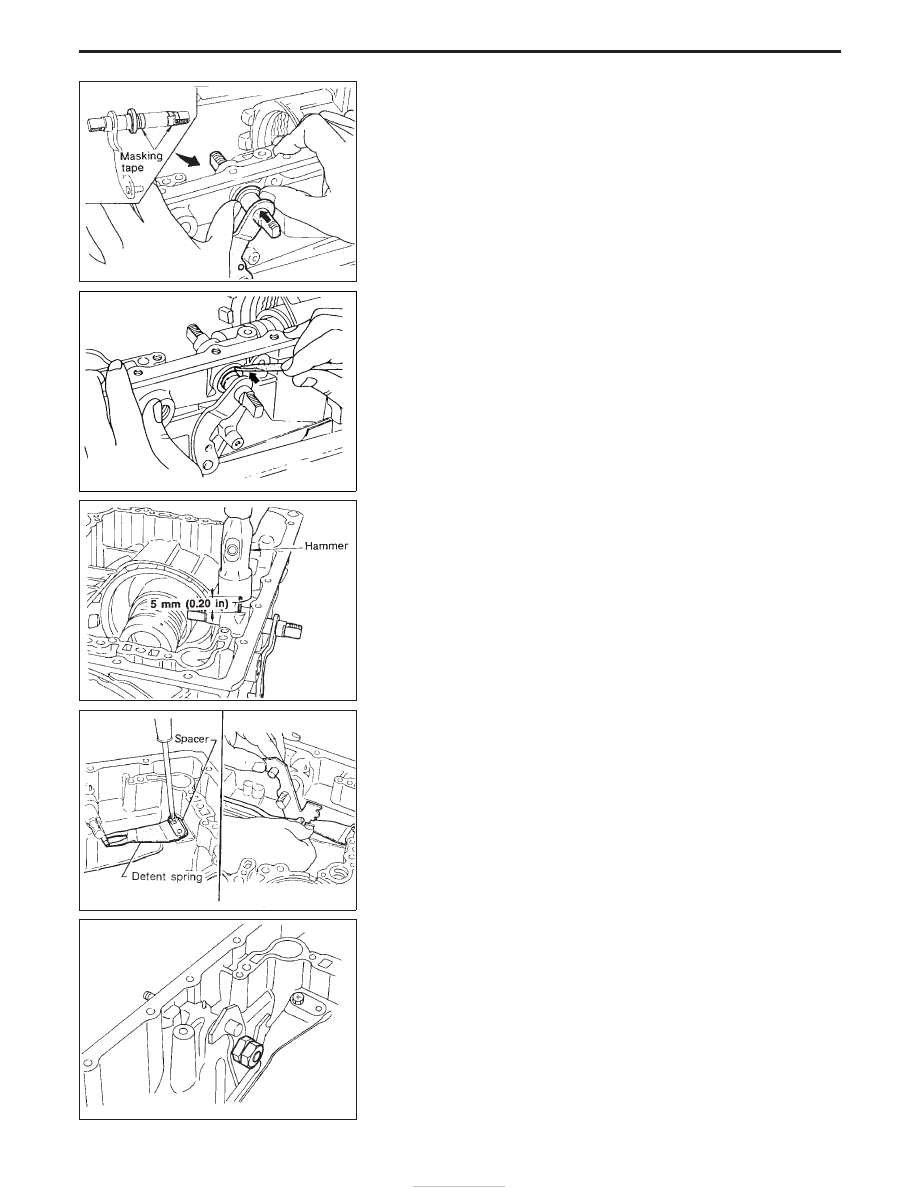

1. Install manual shaft components.
a. Install oil seal onto manual shaft.

I

Apply ATF to oil seal.

I

Wrap threads of manual shaft with masking tape.

b. Insert manual shaft and oil seal as a unit into transmission

case.

c. Remove masking tape.

d. Push oil seal evenly and install it onto transmission case.

e. Align groove in shaft with drive pin hole, then drive pin into

position as shown in figure at left.

f.

Install detent spring and spacer.

g. While pushing detent spring down, install manual plate onto

manual shaft.

h. Install lock nuts onto manual shaft.

SAT931A

SAT932A

SAT933A

SAT901E

SAT936A

ASSEMBLY

AT-182

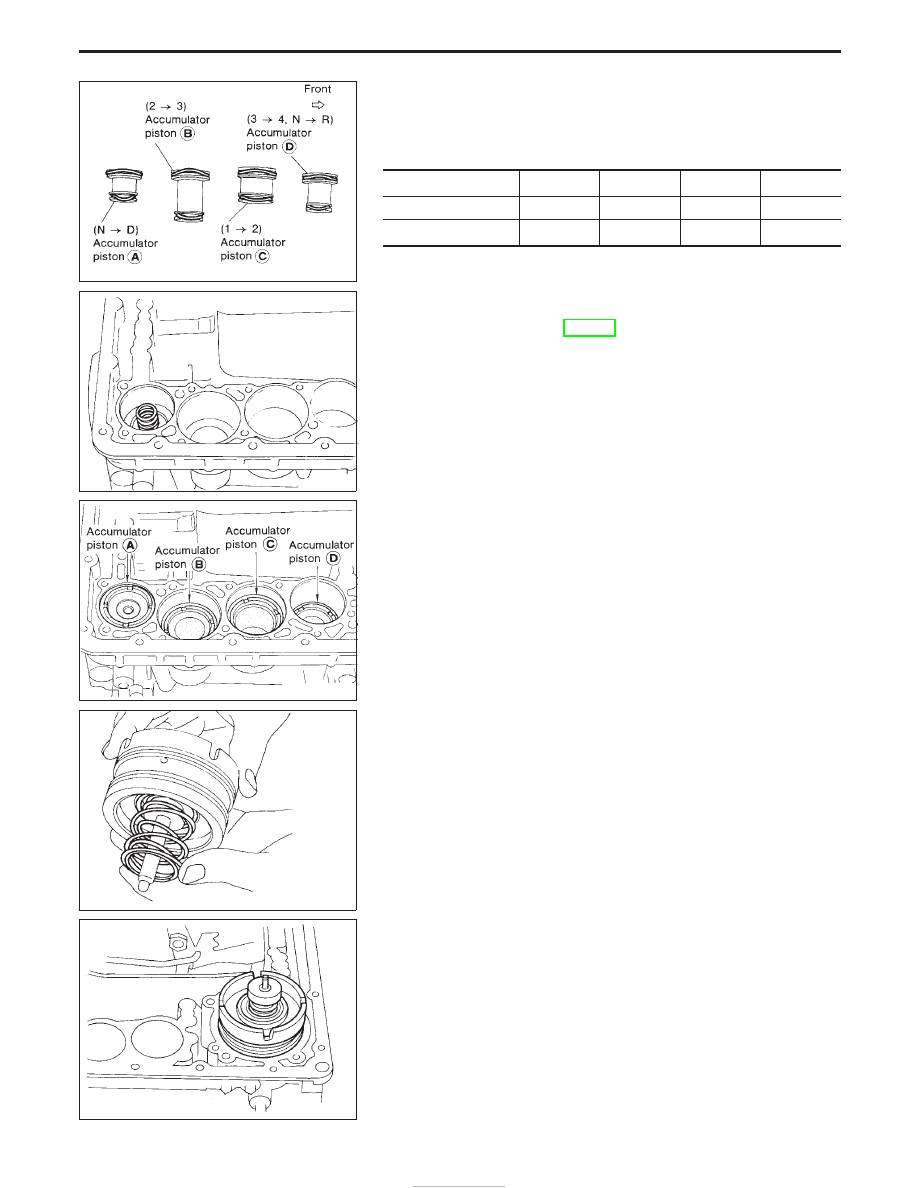

2. Install accumulator piston.
a. Install O-rings onto accumulator piston.

I

Apply ATF to O-rings.

Accumulator piston O-rings

Unit: mm (in)

Accumulator

q

A

q

B

q

C

q

D

Small diameter end

29 (1.14)

32 (1.26)

45 (1.77)

29 (1.14)

Large diameter end

45 (1.77)

50 (1.97)

50 (1.97)

45 (1.77)

b. Install return spring for accumulator A onto transmission case.

Free length of return spring:

Refer to SDS, AT-202.

c. Install accumulator pistons

q

A

,

q

B

,

q

C

and

q

D

.

I

Apply ATF to transmission case.

3. Install band servo piston.
a. Install return springs onto servo piston.

b. Install band servo piston onto transmission case.

I

Apply ATF to O-ring of band servo piston and transmission
case.

c. Install gasket for band servo onto transmission case.

SAT523GA

SAT938A

SAT939AA

SAT941A

SAT942A

ASSEMBLY

Assembly (1) (Cont’d)

AT-183
