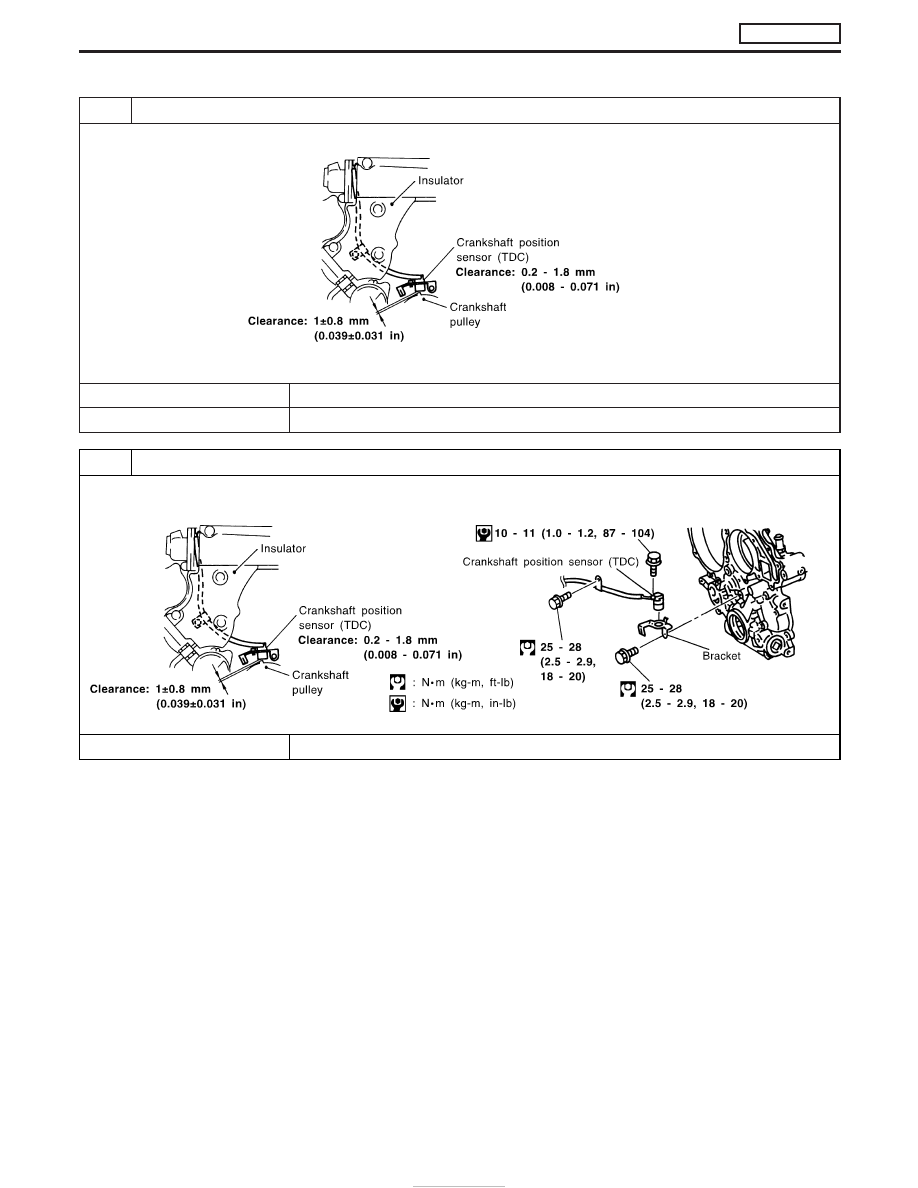

CHECK CRANKSHAFT POSITION SENSOR (TDC) INSTALLATION

Check the clearance between crankshaft position sensor (TDC) and protrusion on the crankshaft pulley.

JEF293Z

OK or NG

OK

E

GO TO 8.

NG

E

GO TO 9.

8

REINSTALL CRANKSHAFT POSITION SENSOR (TDC)

1. Remove crankshaft position sensor (TDC).
2. Install crankshaft position sensor (TDC) properly.

JEF294Z

E

INSPECTION END

DTC 0407 CRANK POS SEN (TDC)

ZD30DDTi

Diagnostic Procedure (Cont’d)

EC-158

9

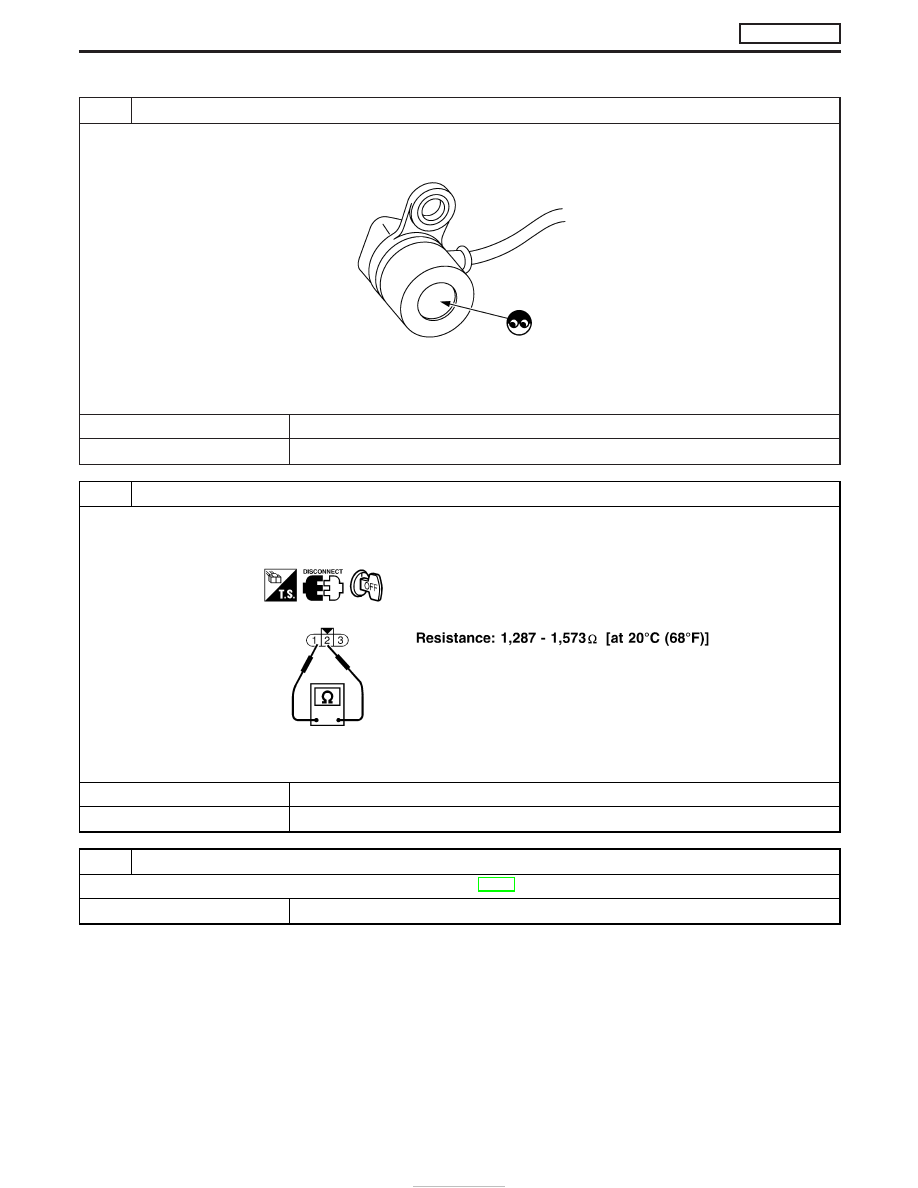

CHECK CRANKSHAFT POSITION SENSOR (TDC)-I

1. Loosen the fixing bolt and remove the crankshaft position sensor (TDC).
2. Visually check the sensor for chipping.

SEF232Z

OK or NG

OK

E

GO TO 10.

NG

E

Replace crankshaft position sensor (TDC).

10

CHECK CRANKSHAFT POSITION SENSOR (TDC)-II

1. Disconnect crankshaft position sensor (TDC) harness connector.
2. Check resistance between crankshaft position sensor (TDC) terminals 1 and 2.

SEF295Z

OK or NG

OK

E

GO TO 11.

NG

E

Replace crankshaft position sensor (TDC).

11

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-78.

E

INSPECTION END

DTC 0407 CRANK POS SEN (TDC)

ZD30DDTi

Diagnostic Procedure (Cont’d)

EC-159

System Description

These circuit lines are used to control the smooth shifting up and down of A/T during the hard acceleration/
deceleration.
Voltage signals are exchanged between ECM and TCM (Transmission control module).

ECM Terminals and Reference Value

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may damage the
ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

24
37
58

G/Y
LG/R
R/B

A/T signal No. 1
A/T signal No. 2
A/T signal No. 4

Engine is running.

Warm-up condition
Idle speed

Voltage goes high up
once in a few seconds

SEF448Z

30

LG/Y

A/T signal No. 3

Engine is running.

Warm-up condition
Idle speed

Approximately 0V

Engine is running.

Warm-up condition
Engine speed is 2,000 rpm

Approximately 7.7V

On Board Diagnosis Logic

Malfunction is detected when ...

Check Items (Possible Cause)

I

ECM receives incorrect voltage from TCM (Transmission con-
trol module) continuously.

I

Harness or connectors
[The circuit between ECM and TCM (Transmission control
module) is open or shorted.]

DTC 0504 A/T COMM LINE

ZD30DDTi

EC-160

DTC Confirmation Procedure

NOTE:
If

“DTC

Confirmation

Procedure”

has

been

previously

conducted, always turn ignition switch “OFF” and wait at least
5 seconds before conducting the next test.

With CONSULT-II

1) Start engine.
2) Select “DATA MONITOR” mode with CONSULT-II.
3) Set selector lever to “D” position.
4) Accelerate up to 60 km/h (37 MPH) gradually on the accelera-

tor pedal.
Do not accelerate with shift down.

5) Stop the vehicle with engine running.
6) If DTC is detected, go to “Diagnostic Procedure”, EC-164.

Overall Function Check

Use this procedure to check the overall function of the A/T control
circuit. During this check, a DTC might not be confirmed.

Without CONSULT-II

1) Start engine.

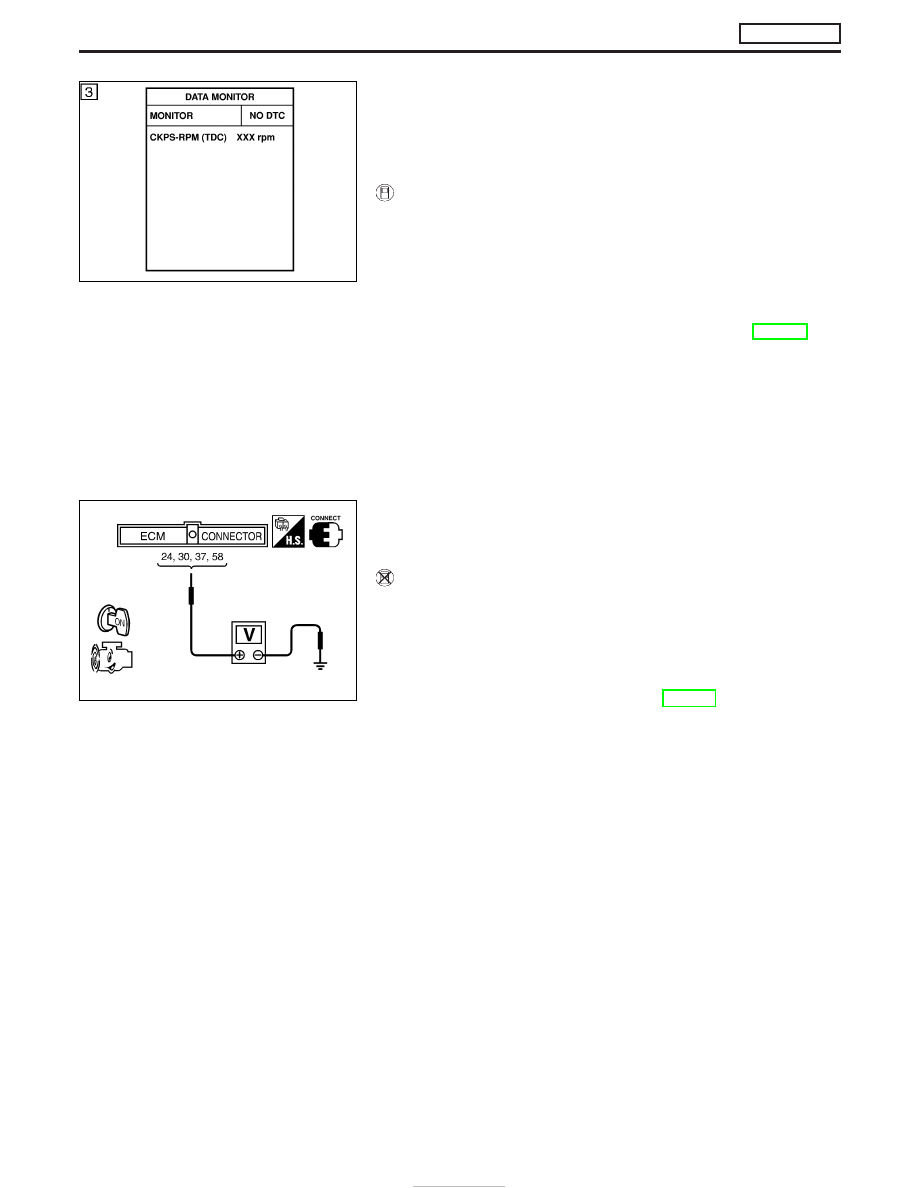

2) Read the voltage signal between ECM terminals 24, 30, 37, 58

and ground with an oscilloscope.

3) Verify that the oscilloscope screen shows the signal wave as

shown under “ECM Terminals and Reference Value” on the
previous page.

4) If NG, go to “Diagnostic Procedure”, EC-164.

SEF817Y

SEF301Z

DTC 0504 A/T COMM LINE

ZD30DDTi
