Nissan Versa Sedan. Manual - part 638

PG-38

< DTC/CIRCUIT DIAGNOSIS >

HARNESS

D1 M5         L/20

:  Joint  connector-M03

D2

M55        W/4

:  Hazard  switch

D3 M6         W/4

:  Dongle  unit

B2

M57        —

:  Body  ground

B2

M7         W/16

: Door mirror remote control  switch

B1

M61        —

:  Body  ground

A2

M8         W/12

: To D2

C1

M62        W/2

: Front blower motor

A3

M9         W/12

: To D1

C3

M64        W/8

: Steering angle sensor

C2 M10        GR/20 :  Joint  connector-M01

E3

M65        W/4

:  Front  air  control

B4

M11        W/2

:  To  B28

D5

M66        GR/3

:  Console  power  socket

F3

M12        W/16

:  To  B29

A3

M69        SMJ

:  To  E7

F3

M13        W/24

:  To  B30

E2

M70        W/20

:  AV  control  unit  (With  NAVI)

B3

M14        BR/6

: Rear window defogger relay

D2

M71        W/24

: AV control unit (With NAVI)

B4

M15        W/16

:  To  B23

E4

M72        L/5

:  USB  interface

A4

M16        W/24

:  To  B24

D3

M73        L/5

:  AV  control  unit  (With  NAVI)

D4 M17        B/1

:  Parking  brake  switch

F2

M74        W/4

:  To  D102

A2

M18        W/40

: BCM (Body control module) (Without
  Intelligent Key system)

F2

M75        Y/4

: To D101

A2

M19        W/15

: BCM (Body control module) (Without
  Intelligent Key system)

E4

M76        W/4

:  AUX  in  jack

A2

M20        B/15

: BCM (Body control module) (Without
  Intelligent Key system)

E1

M77        Y/4

: Front passenger air bag module

C2 M21        W/4

:  NATS  antenna  amp.

A4

M78        B/2

:  To  E11

B3

M22        W/16

:  Data  link  connector

F1

M79        —

:  Body  ground

E1

M23        W/4

: Remote keyless entry receiver (Without
  Intelligent Key system)

A3

M80        Y/4

: To D3

C1 M24        W/40

:  Combination  meter  (With  type  A)

F2

M81        W/12

:  To  D115

C2 M25        BR/8

:  Push-button  ignition  switch

C1

M82        W/40

:  Combination  meter  (With  type  B)

C2 M26        W/6

:  Ignition  switch

D5

M83        B/3

:  G  sensor

C2 M27        BR/2

:  Key  switch

E2

M84        —

:  Body  ground

C3 M28        W/16

:  Combination  switch

E2

M85        —

:  Body  ground

C3 M30        GR/8

:  Combination  switch  (Spiral  cable)

E5

M89        B/2

:  Inside  key  antenna  (Console)

C3 M31        Y/6

:  Combination  switch  (Spiral  cable)

F1

M90        B/4

: Remote keyless entry receiver (With
  Intelligent Key system without tire pressure
  monitoring system)

E3

M33        B/15

:  Front  air  control

F2

M92        W/8

:  To  D116

B3

M34        GR/6

: VDC OFF switch

A3

M93        W/16

: To D16

E4

M35        Y/28

:  Air  bag  diagnosis  sensor  unit

F1

M94        W/4

: Remote keyless entry receiver (With
  Intelligent Key system with tire pressure
  monitoring system)

D1 M36        BR/2

: Front passenger air bag OFF indicator

C2

M95        B/2

: Inside key antenna (Instrument center)

E4

M37        W/8

:  A/T  shift  selector

C3

M96        BR/20

:  Joint  connector-M05

E4

M38        W/8

: CVT shift selector

A2

M97        B/40

: BCM (Body control module) (With
  Intelligent Key system)

B2

M39        B/4

:  Accessory  relay-2

A2

M98        W/40

: BCM (Body control module) (With
  Intelligent Key system)

C3 M42        BR/3

:  Thermo  control  amp.

A2

M99        W/15

: BCM (Body control module) (With
  Intelligent Key system)

D2 M43        W/20

: Audio unit (With base audio system)

A2

M100       B/15

: BCM (Body control module) (With
  Intelligent Key system)

D2 M44        W/16

: Audio unit (With mid audio system)

C2

M151       BR/4

: Front blower motor resistor

E2

M45        W/20

: Audio unit (With mid audio system)

PG

HARNESS

PG-39

< DTC/CIRCUIT DIAGNOSIS >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

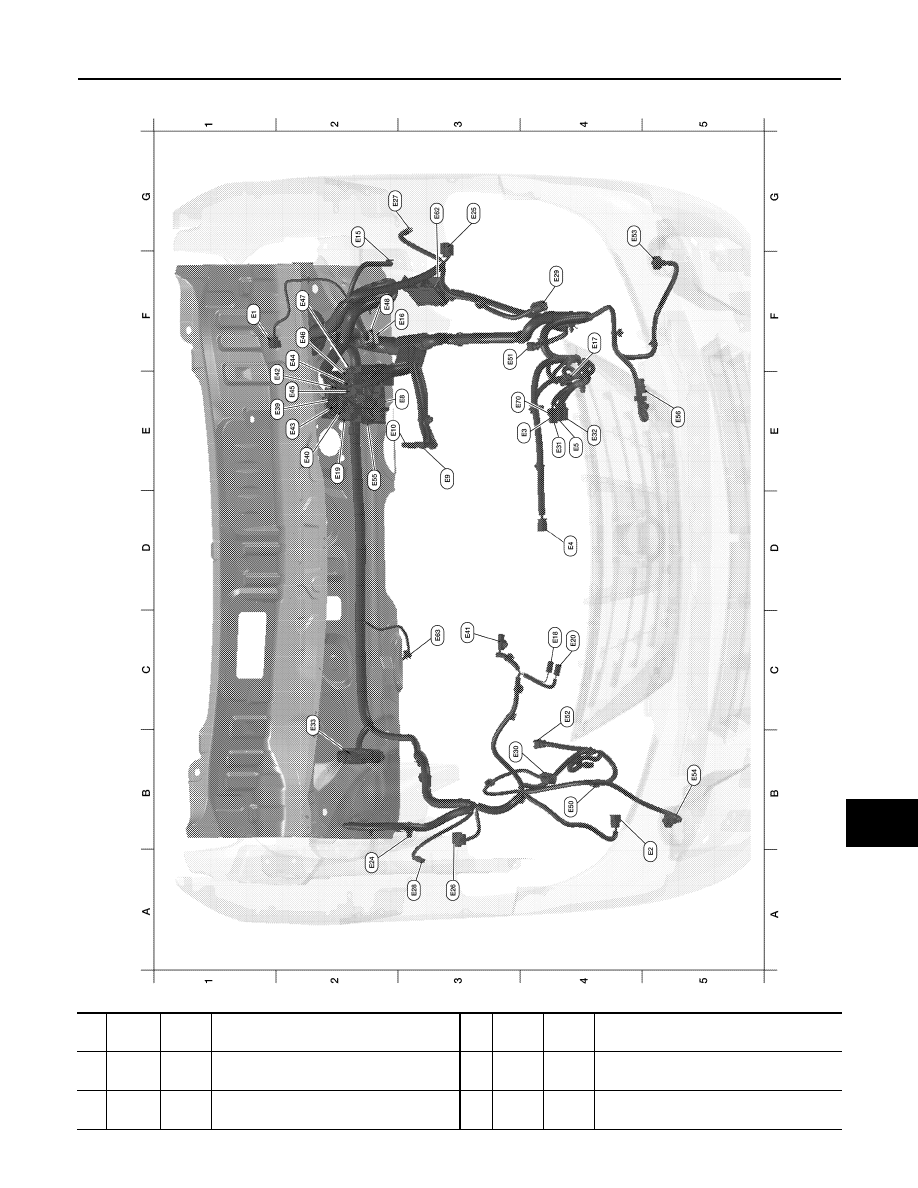

ENGINE ROOM HARNESS

ABMIA4753ZZ

F1

E1

GR/5

: Front wiper motor

E4

E32

W/2

: Cooling fan motor (dual connector
  cooling fan)

A5

E2

GR/2

: Front washer motor

B2

E33

B/38

: ABS actuator and electric unit
  (control unit)

E4

E3

GR/4

: Cooling fan motor (single connector
  cooling fan without A/C)

E1

E39

W/3

: Horn relay

PG-40

< DTC/CIRCUIT DIAGNOSIS >

HARNESS

D4 E4

Y/2

: Crash zone sensor

E2

E40

B/2

: Brake fluid level switch

E4

E5

B/2

: Cooling fan motor (dual connector
  cooling fan)

C3

E41

L/4

: Starter relay

E2

E8

W/24

: To F8

E1

E42

B/2

: IPDM E/R (intelligent power distribution
  module engine room)

D3 E9

BR/2

: Fusible link box (battery)

E2

E43

B/6

: IPDM E/R (intelligent power distribution
  module engine room)

E2

E10

GR/2

: Fusible link box (battery)

F2

E44

BR/8

: IPDM E/R (intelligent power distribution
  module engine room)

G2 E15

—

: Body ground

E2

E45

BR/12

: IPDM E/R (intelligent power distribution
  module engine room)

F2

E16

B/32

: ECM

F2

E46

W/24

: IPDM E/R (intelligent power distribution
  module engine room)

F4

E17

B/3

: Refrigerant pressure sensor

F2

E47

W/16

: IPDM E/R (intelligent power distribution
  module engine room)

C4 E18

B/1

: Horn

F2

E48

W/4

: Clutch pedal position switch

E2

E19

W/6

: To F33

B4

E50

BR/2

: Washer fluid level switch

C4 E20

B/1

: Horn

F3

E51

B/2

: Front wheel sensor LH

A2

E24

—

: Body ground

C4

E52

B/2

: Front wheel sensor RH

G3 E25

B/3

: Front combination lamp LH

G4

E53

B/2

: Front fog lamp LH

A2

E26

B/3

: Front combination lamp RH

B5

E54

B/2

: Front fog lamp RH

G2 E27

B/2

: Front combination lamp LH

E2

E55

GR/12

: To F55

A3

E28

B/2

: Front combination lamp RH

E5

E56

B/2

: Pre-wiring for front fog lamps

F4

E29

GR/3

: Front combination lamp LH

G3

E62

L/4

: Cooling fan relay

B4

E30

GR/3

: Front combination lamp RH

C3

E63

GR/4

: Heated oxygen sensor 2

E4

E31

GR/4

: Cooling fan motor (single connector
  cooling fan with A/C)

E4

E70

BR/3

: Intelligent Key warning buzzer

PG

HARNESS

PG-41

< DTC/CIRCUIT DIAGNOSIS >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

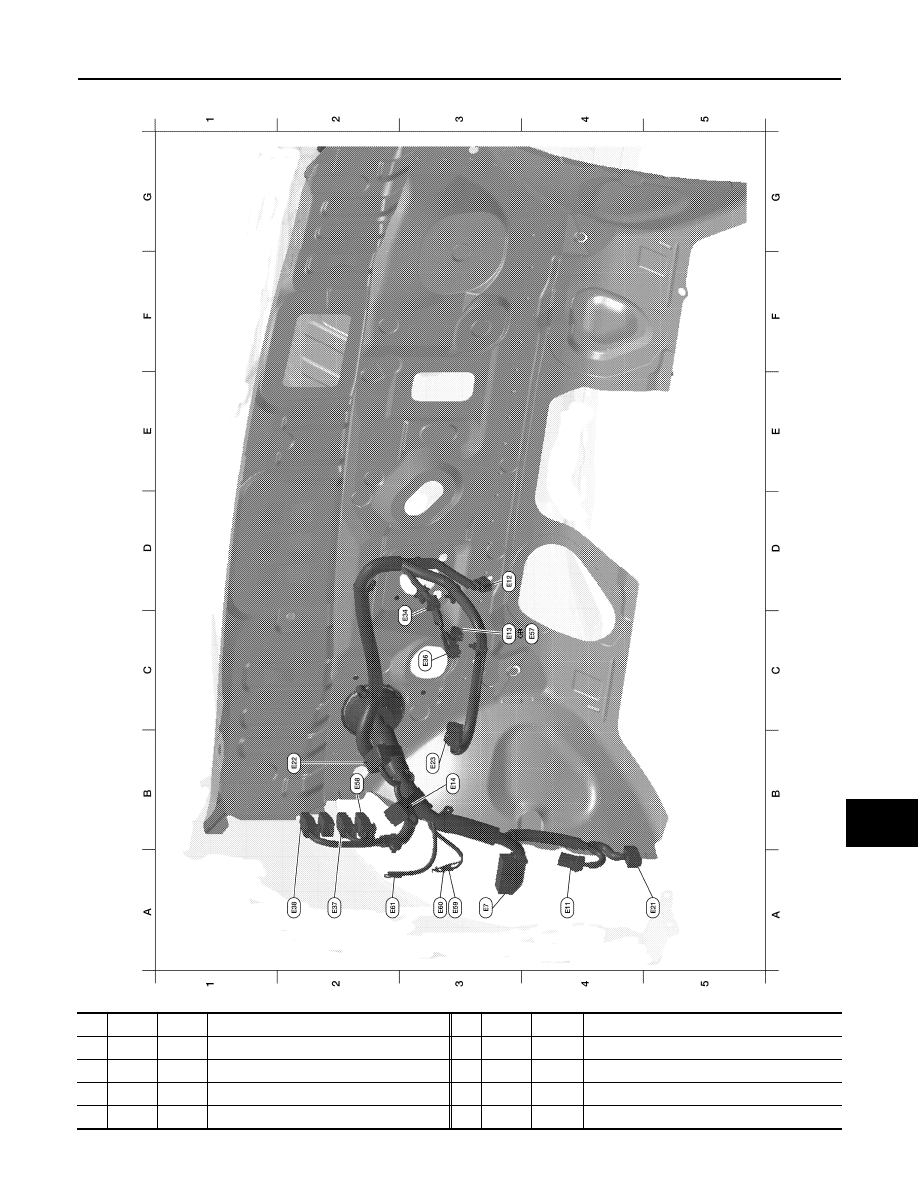

ENGINE ROOM HARNESS (PASSENGER COMPARTMENT)

ABMIA3368GB

A3

E7

SMJ

: To M69

C3 E36

BR/2

: Brake pedal position switch

A4

E11

B/2

: To M78

A2

E37

B/5

: Daytime light relay 1

D3 E12

B/6

: Accelerator pedal position sensor

A2

E38

L/4

: Daytime light relay 2

C3 E13

W/4

: Stop lamp switch (with A/T or CVT)

C4 E57

B/2

: Stop lamp switch (with M/T)

B3

E14

L/12

: Joint connector-E03

B2

E58

L/4

: Front fog lamp relay
