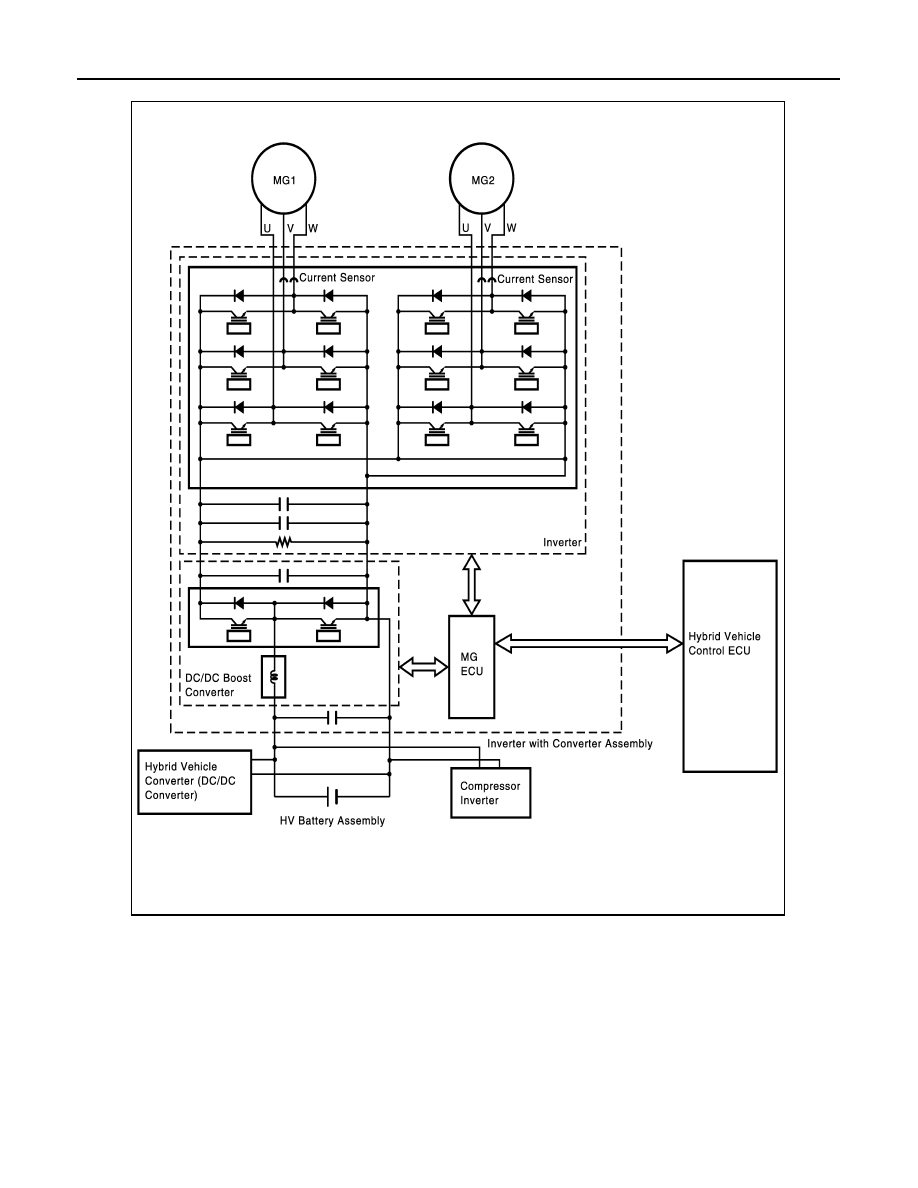

P0A7A-517, P0A7A-518 HBC-337 < COMPONENT DIAGNOSIS > D E F G H I J K L M A B HBC N O P NECTOR) HBC-109, "Diagnosis Procedure" OK or NG OK >> GO TO 4. NG >> Connect securely. 4. CHECK HARNESS AND CONNECTOR (INVERTER WITH CONVERTER ASSEMBLY - MOTOR RESOLV- ER) HBC-171, "Diagnosis Procedure" OK or NG OK >> GO TO 5. NG >> Repair or replace harness or connector. 5. CHECK MOTOR RESOLVER HBC-171, "Diagnosis Procedure" OK or NG OK >> GO TO 8. NG >> GO TO 6. 6. CHECK CONNECTOR CONNECTION CONDITION (MOTOR RESOLVER CONNECTOR) HBC-171, "Diagnosis Procedure" OK or NG OK >> GO TO 7. NG >> Connect securely. 7. CHECK HARNESS AND CONNECTOR (INVERTER WITH CONVERTER ASSEMBLY - MOTOR RESOLV- ER) HBC-164, "Diagnosis Procedure" OK or NG OK >> Replace hybrid transaxle (See TM-36, "Removal and Installation" NG >> Repair or replace harness or connector. 8. CHECK HARNESS AND CONNECTOR (INVERTER WITH CONVERTER ASSEMBLY - GENERATOR RE- SOLVER) HBC-171, "Diagnosis Procedure" OK or NG OK >> GO TO 9. NG >> Repair or replace harness or connector. 9. CHECK GENERATOR RESOLVER HBC-171, "Diagnosis Procedure" OK or NG OK >> GO TO 10. NG >> GO TO 14. 10. CHECK INVERTER WITH CONVERTER ASSEMBLY (MOTOR CABLE CONNECTION CONDITION) HBC-177, "Diagnosis Procedure" OK or NG OK >> GO TO 11. NG >> Tighten to specified torque. 11. CHECK INVERTER WITH CONVERTER ASSEMBLY (GENERATOR CABLE CONNECTION CONDI- TION) HBC-177, "Diagnosis Procedure" OK or NG OK >> GO TO 12. |
