MODELS WITH 3-POINT CENTER SEAT BELT:

For outboard seat belts refer to “models with 2 point center seat belt”.

p

1

Remove rear seat cushion. Refer to “SEAT” in BT section for details.

p

2

Remove anchor bolts.

p

3

Fold down LH-side backrest.

p

4

Remove finisher located behind the armrest (where fitted).

p

5

Remove trim on the rearside of the backrest.

p

6

Remove finisher.

p

7

Remove anchor bolt.

p

8

Pull the retractor out of the backrest.

NRS056

.

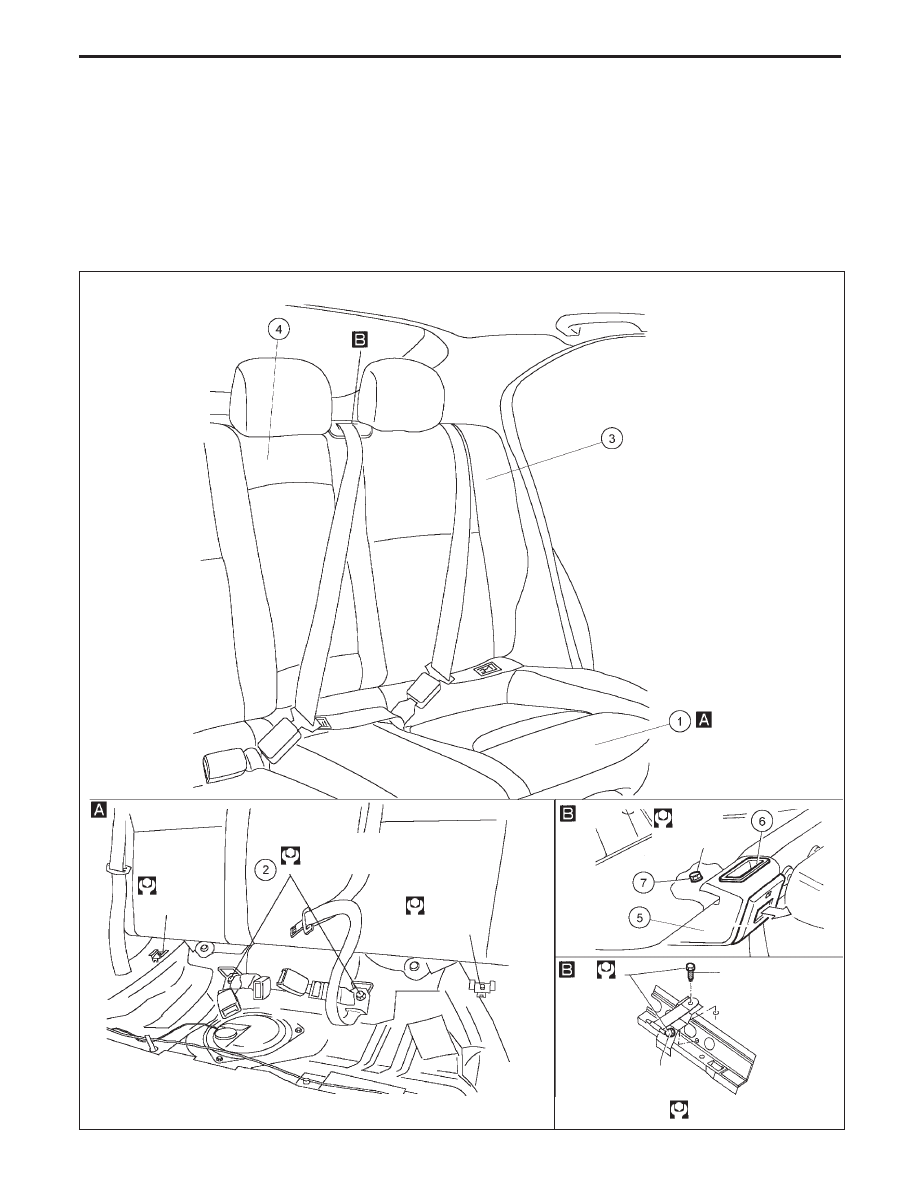

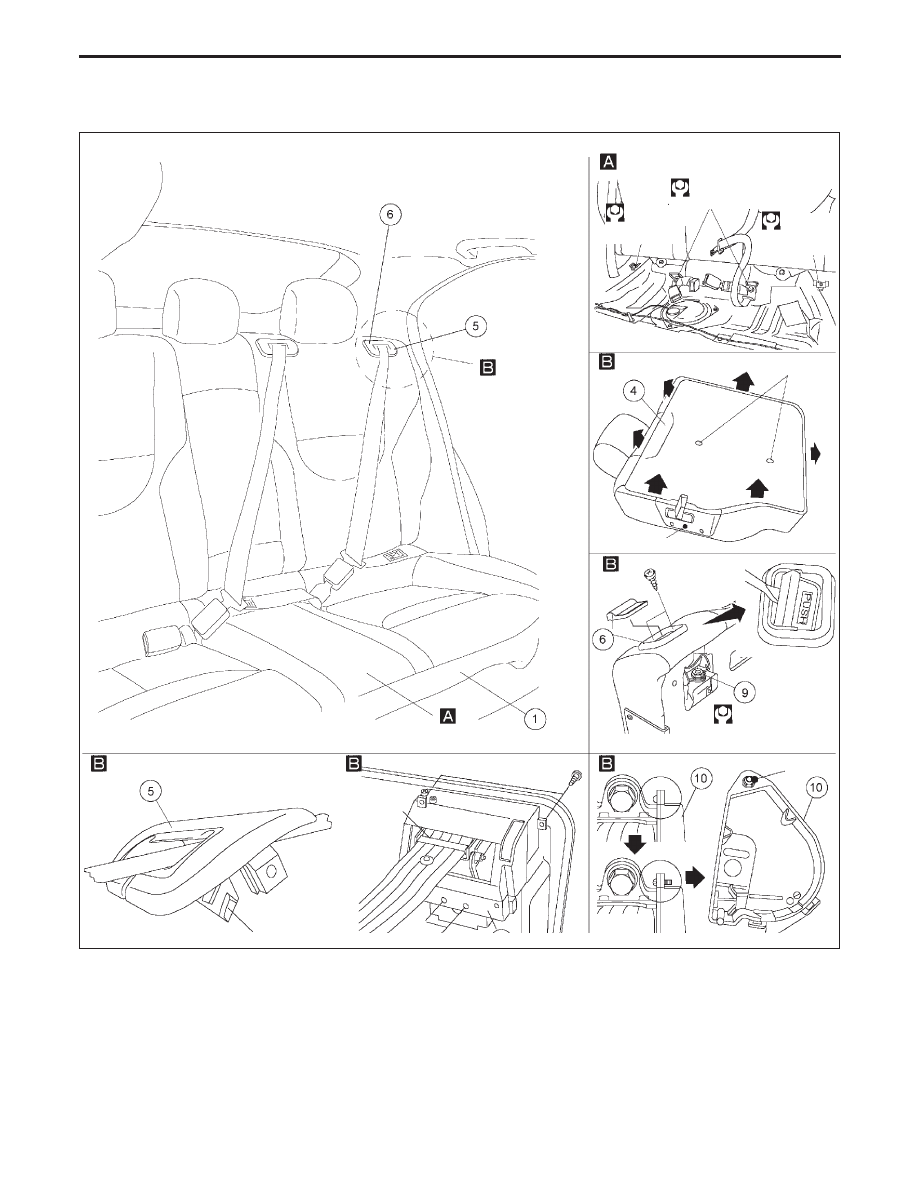

Child seat anchorage

43 - 55
(4.4 - 5.6, 32 - 41)

.

43 - 55
(4.4 - 5.6,
32 - 41)

43 - 55
(4.4 - 5.6,
32 - 41)

A, C

B Tightening sequence

A: finger tight
B: 43 - 55 (4.4 - 5.6,

32 - 41)

C: 43 - 55 (4.4 - 5.6,

32 - 41)

N·m (kg-m, ft-lb)

20.6 - 26.5
(2.1 - 2.7,
16 - 19)

20.6 - 26.5
(2.1 - 2.7,
16 - 19)

SEAT BELT

Rear Seat Belt (4-door models) (Cont’d)

RS-5

Rear Seat Belt (Wagon and 5-door models)

MODELS WITH 2-POINT CENTER SEAT BELT

p

1

Remove rear seat cushion. Refer to “SEAT” in BT-section for details.

p

2

Remove each anchor bolt.

p

3

Fold down rear seat back.

p

4

Remove rear seat back carpet and clips.

p

5

Remove seat belt retractor escutcheon.

p

6

Unclip rear seat back lock release button then remove the lock release escutcheon.

p

7

Remove fabric covering portion of the seat belt retractor.

p

8

Remove the seat belt retractor cover.

p

9

Loosen the seat belt retractor anchor bolt, then remove the seat belt retractor.

p

10

Remove interlock cable end from the seat belt retractor. (If necessary)

MODELS WITH 3-POINT CENTER SEAT BELT

The procedure is same as 2-point center seat belt models.
When removing 3-point center seatbelt, the procedure

p

6

should be skipped.

SEAT BELT

RS-6

NRS057

.

Child seat anchorage

43 - 55
(4.4 - 5.6, 32 - 41)

Clip

.

Rear seat back

43 - 55
(4.4 - 5.6,
32 - 41)

Suitable
tool

Seat belt
retractor

Clip

Seat belt
retractor

Pawl

Pawl

.

20.6 - 26.5
(2.1 - 2.7,
16 - 19)

.

20.6 - 26.5
(2.1 - 2.7,
16 - 19)

SEAT BELT

Rear Seat Belt (Wagon and 5-door models)

(Cont’d)

RS-7

Precautions for SRS “AIR BAG” and “SEAT
BELT PRE-TENSIONER” Service

●

Do not use electrical test equipment to check the SRS unless instructed to do in this Service Manual.

●

Before servicing the SRS, turn ignition switch “OFF”, disconnect both battery cables and wait at least 3
minutes.
For approximately 3 minutes after the cables are removed, it is still possible for the air bag and seat belt
pre-tensioner to deploy. Therefore, do not work on any SRS connectors or wires until at least 3 minutes
have passed.

●

Diagnosis sensor unit must always be installed with their arrow marks “

S

” pointing towards the front of

the vehicle for proper operation. Also check diagnosis sensor unit for cracks, deformities or rust before
installation and replace as required.

●

The spiral cable must be aligned with the neutral position since its rotations are limited. Do not attempt
to turn steering wheel or column after removal of steering gear.

●

Handle air bag module carefully. Always place driver’s and passenger’s air bag modules with the pad
side facing upward and place side air bag module (built-in type) standing with stud bolt side setting bot-
tom.

●

Conduct self-diagnosis to check entire SRS for proper function after replacing any components.

●

After air bag inflates, the front instrument panel assembly should be replaced if damaged.

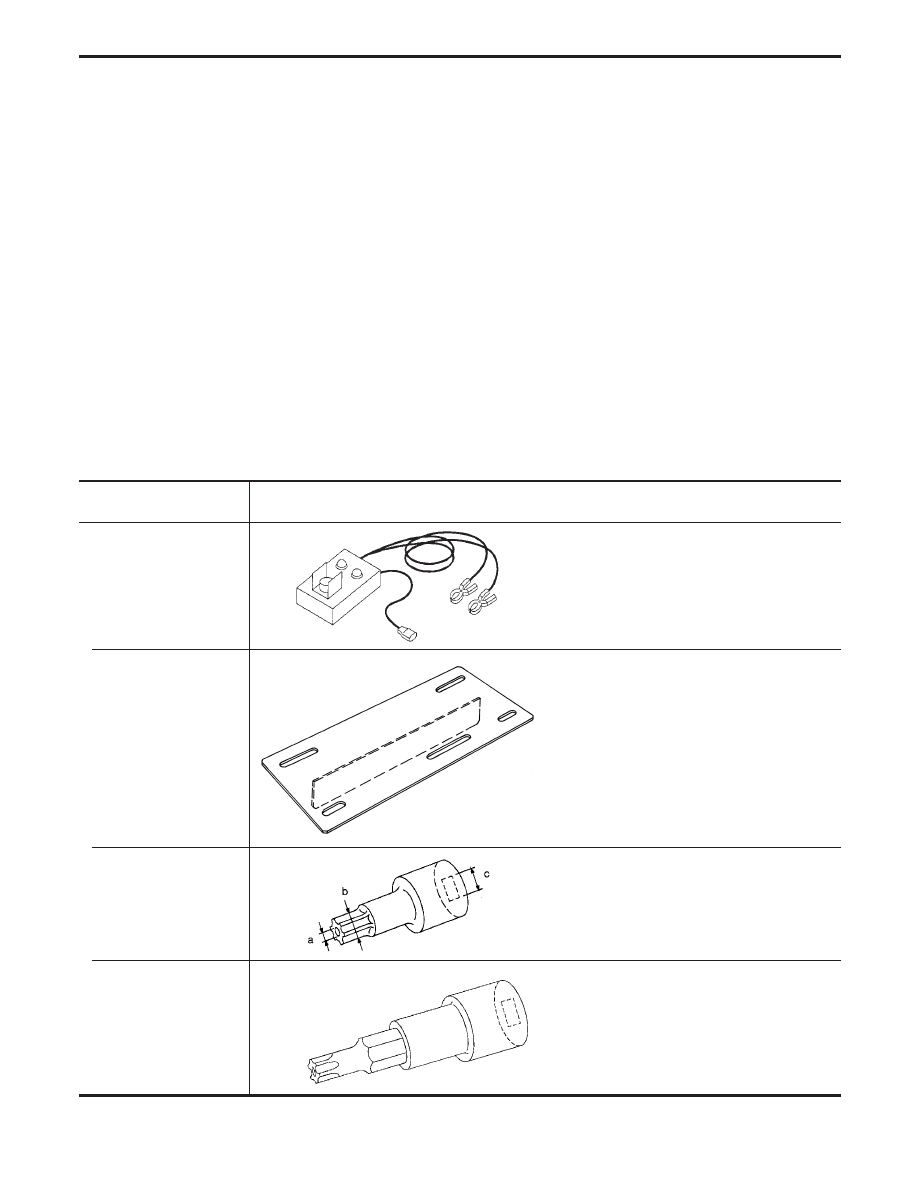

Special Service Tools

Tool number
Tool name

Description

KV99106400
Deployment tool

NT357

Disposing of air bag module

KV99105300
Air bag module bracket

NRS016

Anchoring air bag module

HT61961000 and
HT62152000 combined
*Special torx bit

NT361

Use for special bolts
[TAMPER RESISTANT TORX (Size T50)]

a: 3.5 (0.138) dia.
b: 8.5 - 8.6 (0.335 - 0.339) dia.
c: approx. 10 (0.39) sq.
Unit: mm (in)

Tamper resistant torx
socket

NT757

Size: T30

*: Special tool or commercial equivalent

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)
