7.

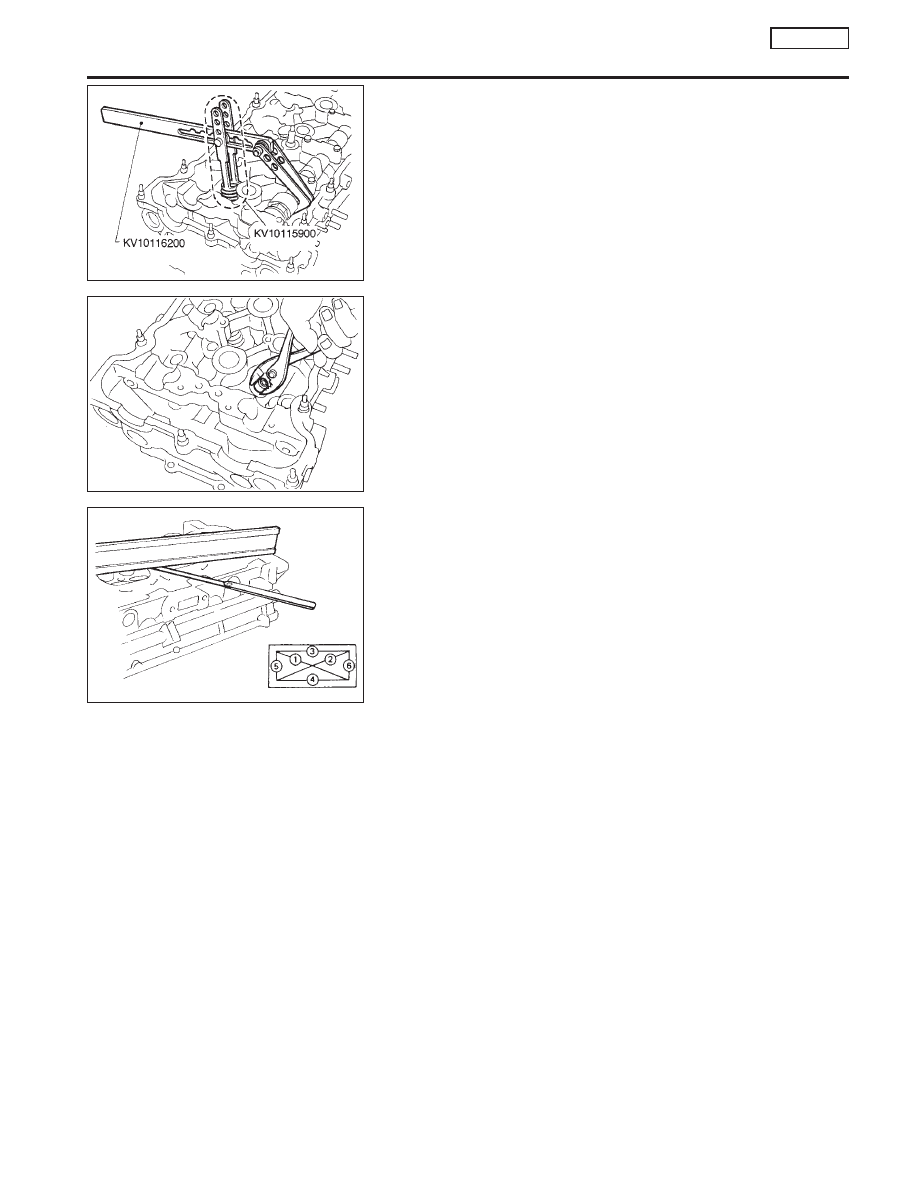

Remove valve components with Tool.

8.

Remove valve oil seal with a suitable tool.

Inspection

CYLINDER HEAD DISTORTION

Head surface flatness:

Standard

Less than 0.03 mm (0.0012 in)

Limit

0.1 mm (0.004 in)

If beyond the specified limit, replace or resurface.
Resurfacing limit:
The limit of cylinder head is determined by the cylinder block
resurfacing in an engine.

Amount of cylinder head resurfacing is “A”.
Amount of cylinder block resurfacing is “B”.

The maximum limit is as follows:

A + B = 0.2 mm (0.008 in)

After resurfacing cylinder head, check that camshaft rotates freely
by hand. If resistance is felt, cylinder head must be replaced.

Nominal cylinder head height:

136.9 - 137.1 mm (5.390 - 5.398 in)

CAMSHAFT VISUAL CHECK

Check camshaft for scratches, seizure and wear.

SEM604E

Compressor assembly

Attachment

SEM994C

SEM925C

CYLINDER HEAD

SR20DE

Inspection

EM-91

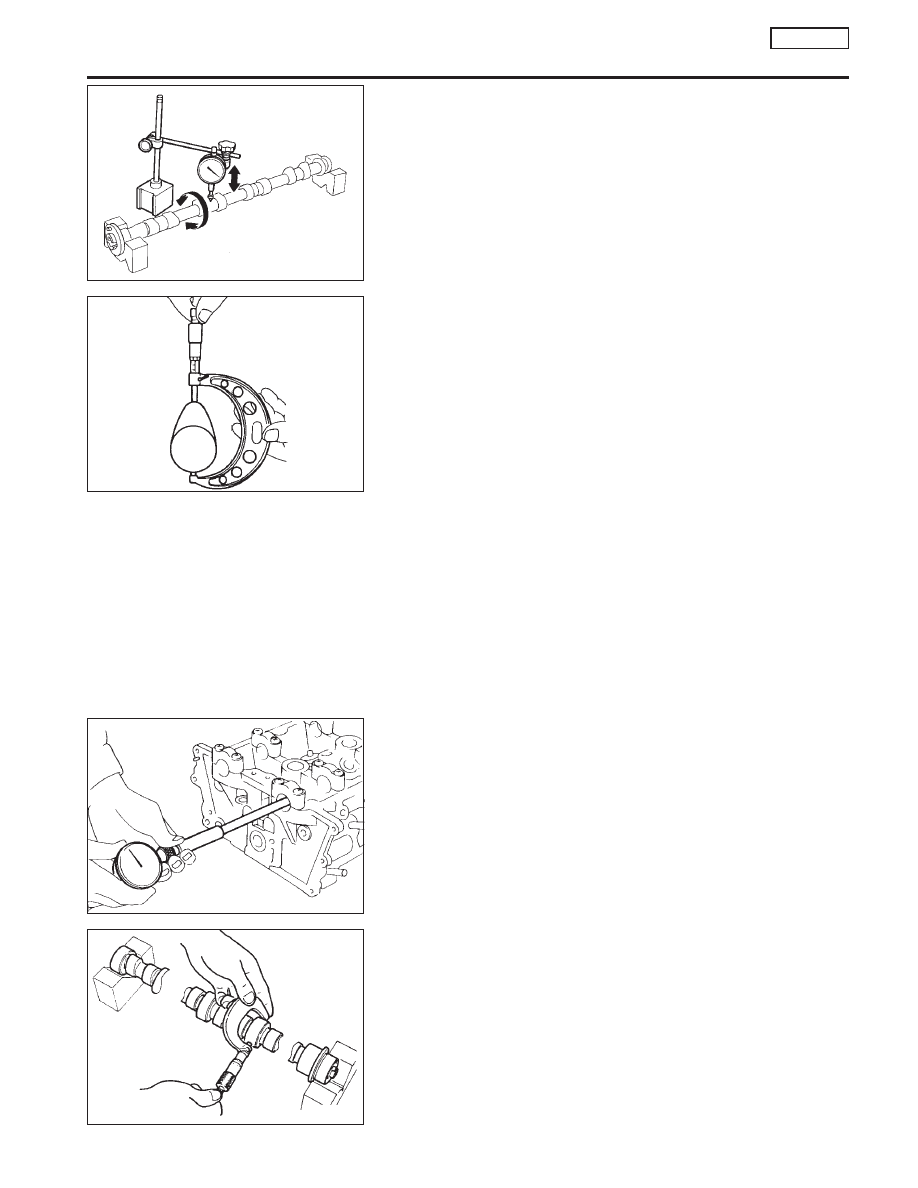

CAMSHAFT RUNOUT

1.

Measure camshaft runout at the center journal.

Runout (Total indicator reading):

Standard

Less than 0.02 mm (0.0008 in)

Limit

0.1 mm (0.004 in)

2.

If it exceeds the limit, replace camshaft.

CAMSHAFT CAM HEIGHT

1.

Measure camshaft cam height.

Standard cam height:

Intake

37.775 mm (1.4872 in)

Exhaust

37.404 mm (1.4726 in)

Cam wear limit:

Intake & Exhaust

0.2 mm (0.008 in)

2.

If wear is beyond the limit, replace camshaft.

CAMSHAFT JOURNAL CLEARANCE

1.

Install camshaft bracket and tighten bolts to the specified
torque.

2.

Measure inner diameter of camshaft bearing.

Standard inner diameter:

28.000 - 28.021 mm (1.1024 - 1.1032 in)

3.

Measure outer diameter of camshaft journal.

Standard outer diameter:

27.950 - 27.970 mm (1.1004 - 1.1012 in)

4.

If clearance exceeds the limit, replace camshaft and/or cylin-
der head.

Camshaft journal clearance:

Standard

0.030 - 0.071 mm (0.0012 - 0.0028 in)

Limit

0.15 mm (0.0059 in)

SEM926C

SEM549A

SEM927C

.

SEM012A

CYLINDER HEAD

SR20DE

Inspection (Cont’d)

EM-92

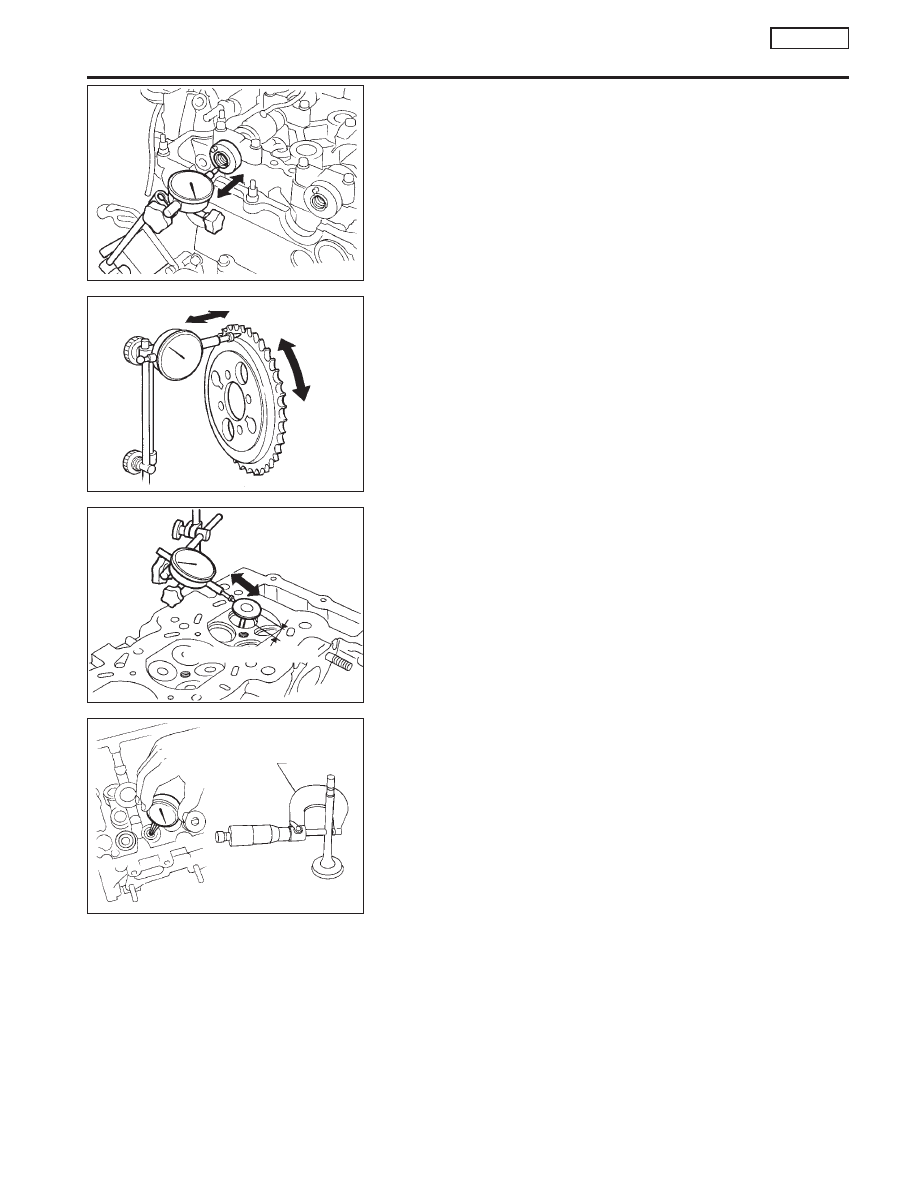

CAMSHAFT END PLAY

1.

Install camshaft in cylinder head.

2.

Measure camshaft end play.

Camshaft end play:

Standard

0.055 - 0.139 mm (0.0022 - 0.0055 in)

Limit

0.20 mm (0.0079 in)

CAMSHAFT SPROCKET RUNOUT

1.

Install sprocket on camshaft.

2.

Measure camshaft sprocket runout.

Runout (Total indicator reading):

Limit 0.25 mm (0.0098 in)

3.

If it exceeds the limit, replace camshaft sprocket.

VALVE GUIDE CLEARANCE

1.

Measure valve deflection in a parallel direction with rocker arm.
(Valve and valve guide mostly wear in this direction.)

Valve deflection limit (Dial gauge reading):

Intake & Exhaust

0.2 mm (0.008 in)

2.

If it exceeds the limit, check valve to valve guide clearance.

a.

Measure valve stem diameter and valve guide inner diameter.

b.

Check that clearance is within specification.

Valve to valve guide clearance:

Standard

Intake

0.020 - 0.053 mm (0.0008 - 0.0021 in)

Exhaust

0.040 - 0.073 mm (0.0016 - 0.0029 in)

Limit

Intake

0.08 mm (0.0031 in)

Exhaust

0.1 mm (0.004 in)

c.

If it exceeds the limit, replace valve or valve guide.

SEM002D

SEM929C

SEM003D

Approx. 15 mm (0.59 in)

SEM938C

Micrometer

CYLINDER HEAD

SR20DE

Inspection (Cont’d)

EM-93

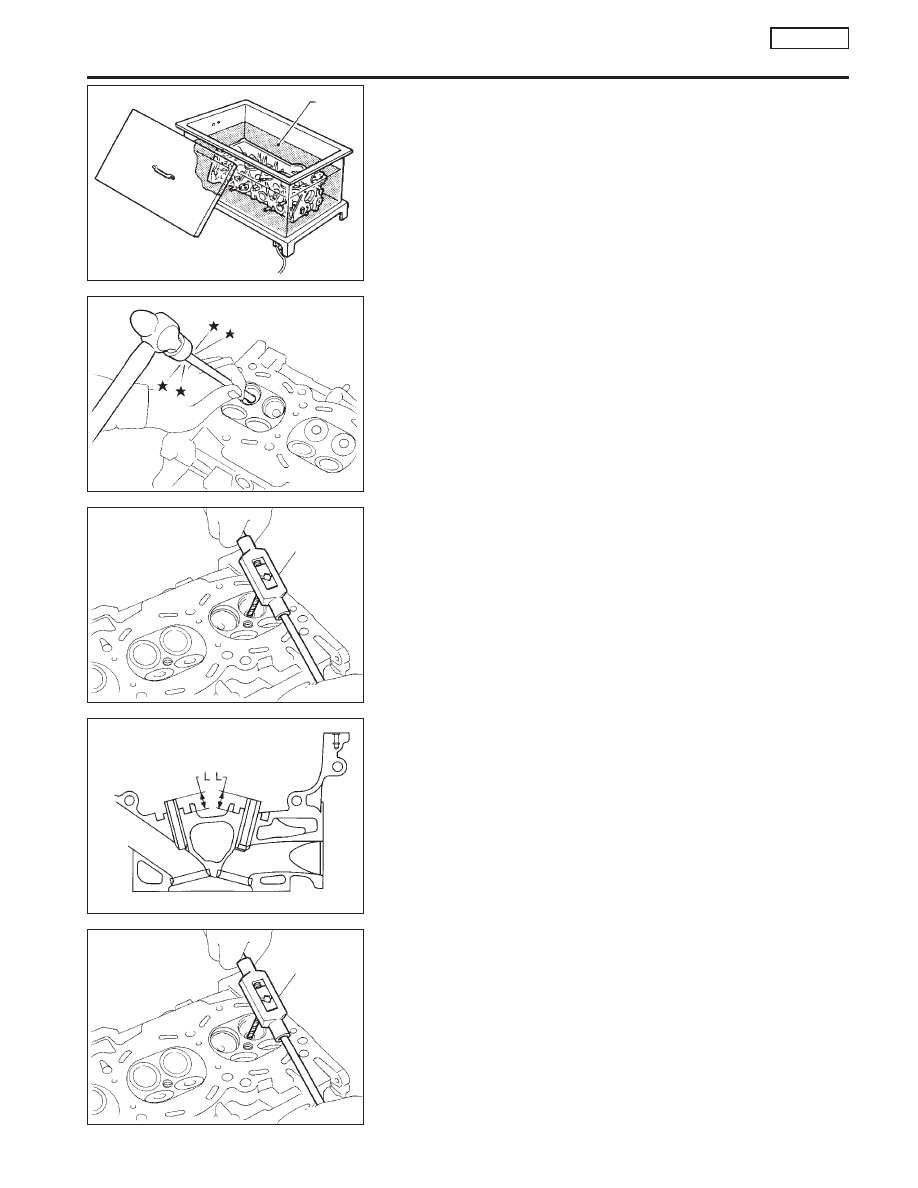

VALVE GUIDE REPLACEMENT

1.

To remove valve guide, heat cylinder head to 110 to 130°C
(230 to 266°F).

2.

Press out valve guide or use a hammer and suitable tool.

3.

Ream cylinder head valve guide hole.

Valve guide hole diameter
(for service parts):

Intake:

10.175 - 10.196 mm (0.4006 - 0.4014 in)

Exhaust:

10.175 - 10.196 mm (0.4006 - 0.4014 in)

4.

Heat cylinder head to 110 to 130°C (230 to 266°F) and press
service valve guide onto cylinder head.

Projection “L”:

14.0 - 14.2 mm (0.551 - 0.559 in)

5.

Ream valve guide.

Valve guide inner diameter:

Intake:

6.000 - 6.018 mm (0.2362 - 0.2369 in)

Exhaust:

6.000 - 6.018 mm (0.2362 - 0.2369 in)

SEM008A

Oil

SEM931C

.

SEM932C

Suitable reamer

SEM083D

.

SEM932C

Suitable reamer

CYLINDER HEAD

SR20DE

Inspection (Cont’d)

EM-94
