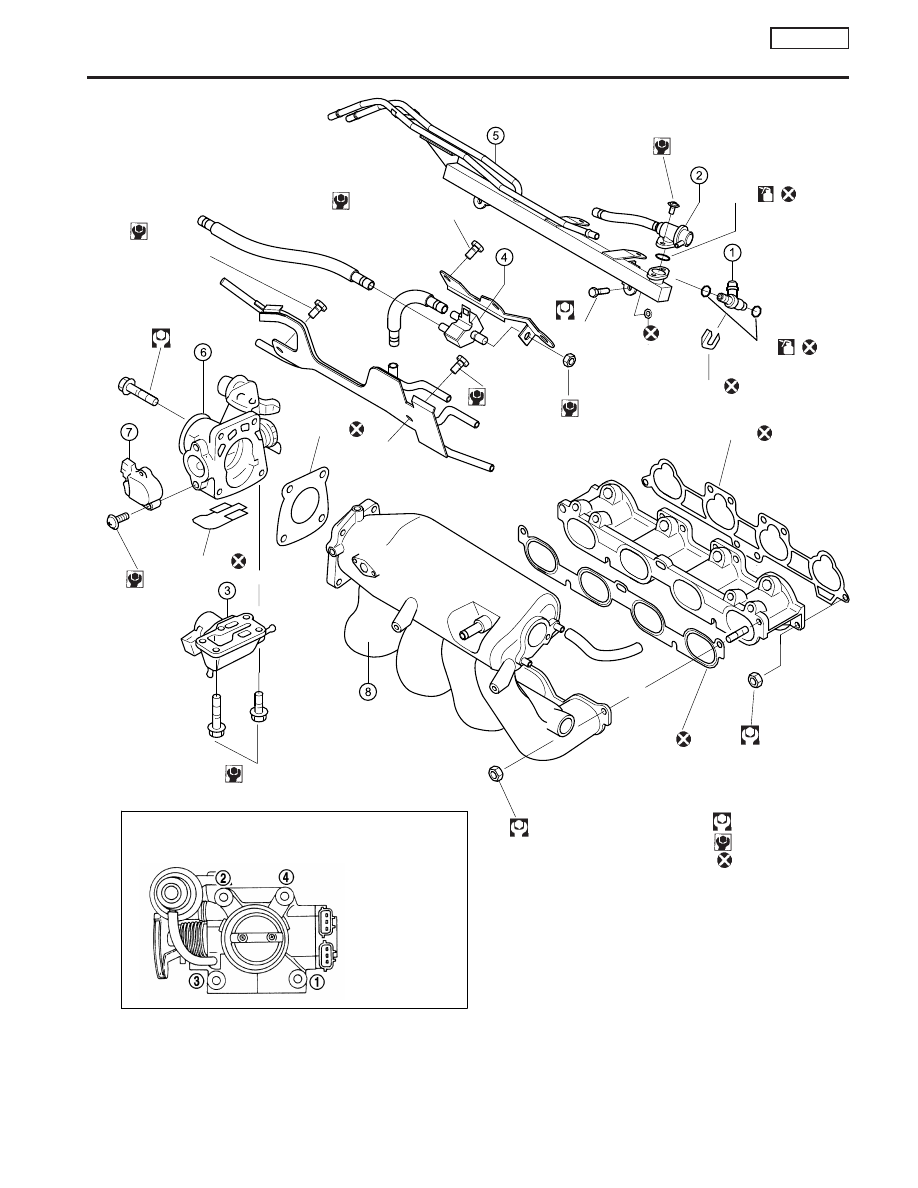

Nissan Primera P11. Manual - part 402

p

1

Injector

p

2

Pressure regulator

p

3

IACV-AAC valve

p

4

Canister purge control valve

p

5

Injector tube

p

6

Throttle body

p

7

Throttle position sensor

p

8

Intake manifold

NEM337

.

SEC. 140

⋅

147

⋅

163

⋅

164

6.9 - 9.5
(0.70 - 0.97,
60.8 - 84.2)

6.9 - 9.5
(0.70 - 0.97, 60.8 - 84.2)

2.9 - 3.8 (0.30 - 0.39, 26.0 - 33.9)

O-ring

1st 9 - 11 (1.0 - 1.1,

7.0 - 8.0)

2nd 21 - 26 (2.2 - 2.6,

16.0 - 19.0)

✩

Gasket

6.9 - 9.5
(0.70 - 0.97,
60.8 - 84.2)

6.9 - 9.5
(0.70 - 0.97, 60.8 - 84.2)

O-ring

Clip

Gasket

2.0 - 2.5
(0.20 - 0.26,
17.4 - 22.6)

Gasket

3.0 - 4.0 (0.31 - 0.41, 26.9 - 35.6)

18 - 21 (1.9 - 2.2, 13.3 - 15.4)

Gasket

18 - 21
(1.9 - 2.2,
13.3 - 15.4)

: N·m (kg-m, ft-lb)

: N·m (kg-m, in-lb)

ü : Do not re-use

✩

Throttle body bolts tightening procedure

1) Tighten all bolts to 9 to 11 N·m (0.9 - 1.1 kg-m, 6.5 - 8.0 ft-lb)
2) Tighten all bolts to 18 to 22 N·m (1.8 - 2.2 kg-m, 13 - 16 ft-lb)

Tighten in
numerical order.

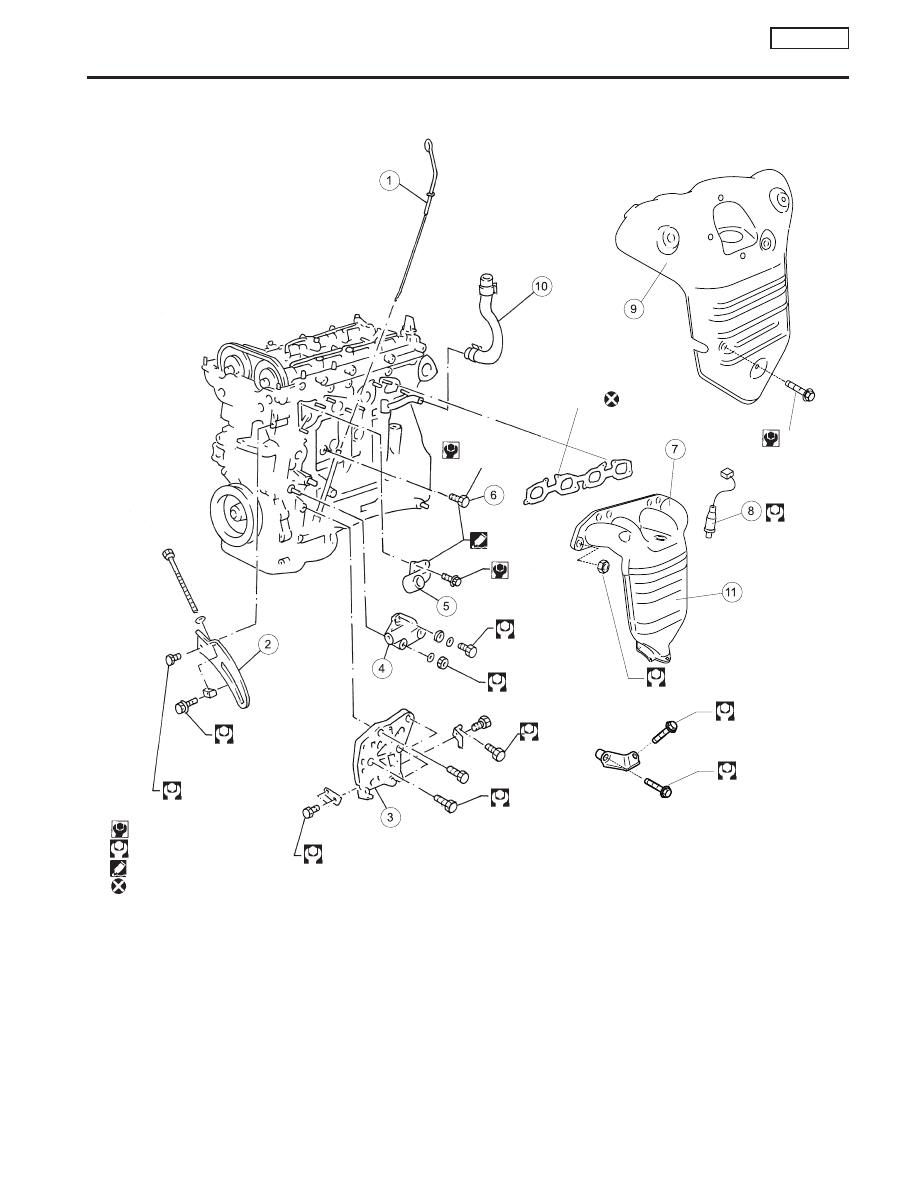

OUTER COMPONENT PARTS

SR20DE

EM-67

p

1

Oil level gauge

p

2

Alternator adjusting bar

p

3

Compressor bracket

p

4

Alternator bracket

p

5

Water outlet

p

6

Drain plug

p

7

Exhaust manifold

p

8

Heated oxygen sensor

p

9

Exhaust manifold cover

p

10

Blow-by hose

p

11

Catalytic convertor

NEM339

: N·m (kg-m, in-lb)

: N·m (kg-m, ft-lb)

: Apply liquid gasket.

: Do not re-use

SEC. 118

⋅

140

⋅

230

⋅

275

Gasket

5.1 - 6.5
(0.52 - 0.66,
45.1 - 57.3)

40 - 50
(4.1 - 5.1,
30.0 - 36.8)

8 - 12
(0.8 - 1.2, 64 - 104)

6.3 - 8.3
(0.64 - 0.85,
55.6 - 73.8)

37 - 48
(7.8 - 4.9, 27.3 - 35.4)

45 - 60
(4.6 - 6.1, 33 - 44)

45 - 60
(4.6 - 6.1, 33 - 44)

16 - 22
(1.6 - 2.2, 12 - 16)

16 - 22
(1.6 - 2.2, 12 - 16)

16 - 22
(1.6 - 2.2,
12 - 16)

45 - 60
(4.6 - 6.1, 33 - 44)

16 - 22
(1.6 - 2.2, 12 - 16)

44 - 52
(4.5 - 5.3, 32.5 - 38.3)

39 - 46
(4.0 - 4.7, 28.8 - 33.9)

OUTER COMPONENT PARTS

SR20DE

EM-68

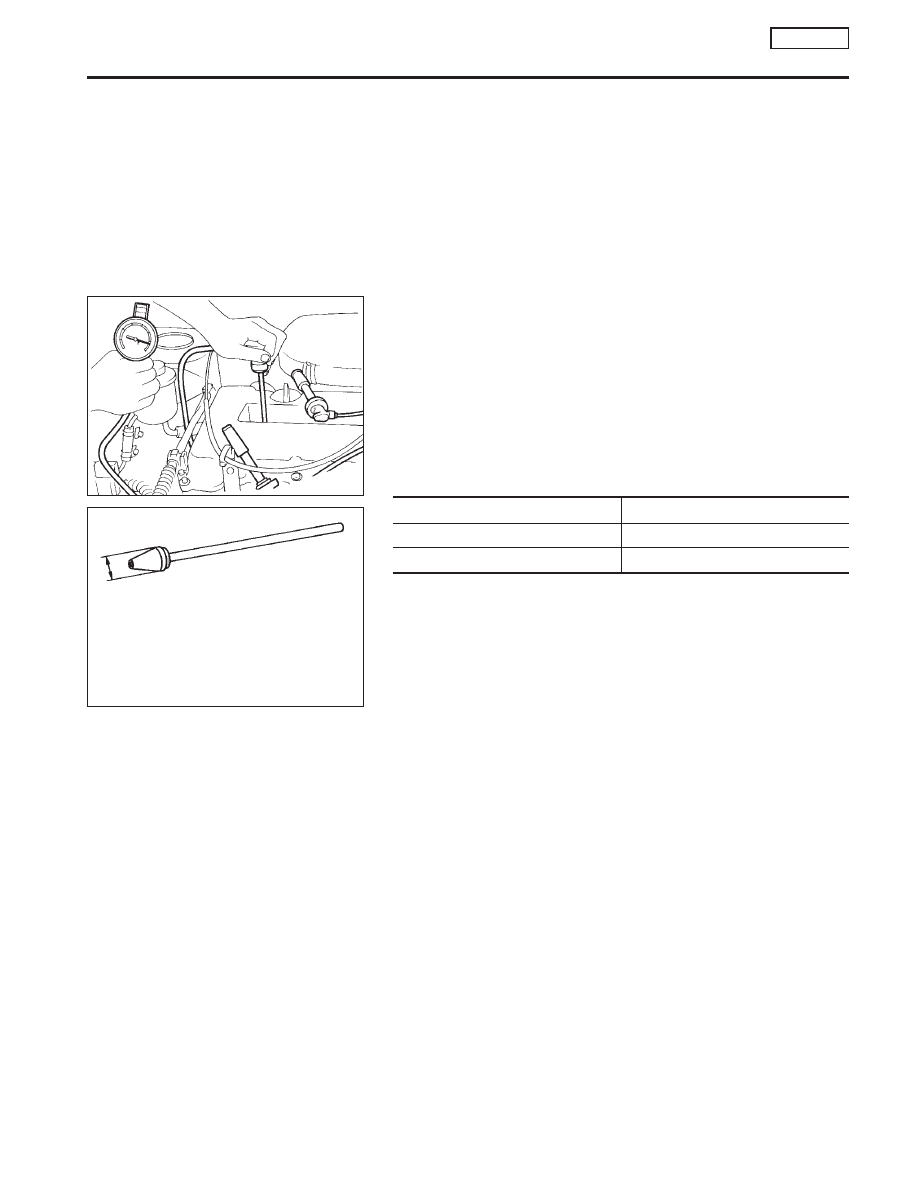

Measurement of Compression Pressure

1.

Warm up engine.

2.

Turn ignition switch off.

3.

Release fuel pressure.
Refer to “Releasing Fuel Pressure” in EC-section.

4.

Remove all spark plugs.

5.

Disconnect distributor center cable.

6.

Attach a compression tester to No. 1 cylinder.

7.

Depress accelerator pedal fully to keep throttle valve wide
open.

8.

Crank engine and record highest gauge indication.

9.

Repeat the measurement for each cylinder.

I

Always use a fully-charged battery to obtain specified
engine revolution.

Compression pressure:

kPa (bar, kg/cm

2

, psi)/300 rpm

Standard

1,275 (12.75, 13.0, 185)

Minimum

1,079 (10.79, 11.0, 156)

Difference limit between cylinders

98 (0.98, 1.0, 14)

10. If cylinder compression in one or more cylinders is low:

A: pour a small amount of engine oil into cylinders through

spark plug holes.

B: retest compression.

I

If adding oil helps compression, piston rings may be worn
or damaged. If so, replace piston rings after checking pis-
ton condition.

I

If pressure stays low, a valve may be sticking or seating
badly. Inspect and repair valve and valve seat. (Refer to
SDS). If valve or valve seat is damaged excessively,
replace them.

I

If compression stays low in two cylinders that are next to
each other:
A. The cylinder head gasket may be leaking, or
B. Both cylinders may have valve component damage.

Inspect and repair as necessary.

SEM968C

NEM118

20 mm (0.79 in) dia

Compression tester rubber adaptor
diameter should be less than 20 mm (0.79 in)
to prevent fouling with cylinder head.

COMPRESSION PRESSURE

SR20DE

Measurement of Compression Pressure

EM-69

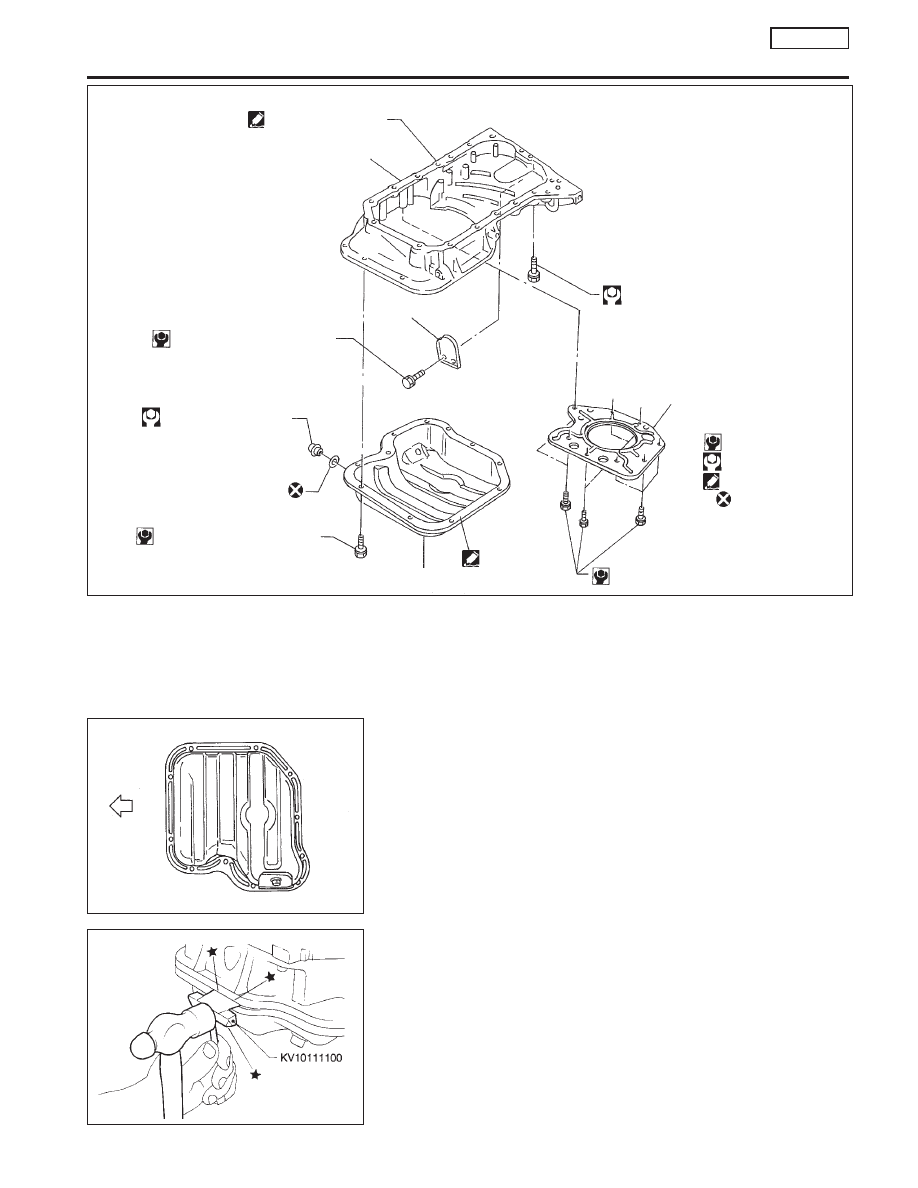

Removal

1.

Remove engine under cover.

2.

Drain engine oil.

3.

Remove steel oil pan bolts.

4.

Remove steel oil pan.

a.

Insert Tool between aluminum oil pan and steel oil pan.

I

Be careful not to damage aluminum mating surface.

I

Do not insert screwdriver, or oil pan flange will be
deformed.

NEM217

SEC. 110

Refer to “Installation”.

Refer to “Installation”.

6.4 - 7.5 (0.65 - 0.76, 56.6 - 66.0)

p

3

29 - 39 (3.0 - 4.0, 22 - 29)

6.4 - 7.5 (0.65 - 0.76, 56.6 - 66.0)

Refer to
“Installation”.

6.4 - 7.5 (0.65 - 0.76, 56.4 - 66.0)

p

1

Aluminum oil pan

p

2

Rear cover plate

p

3

Drain plug

p

4

Steel oil pan

p

5

Baffle plate

: N·m (kg-m, in-lb)

: N·m (kg-m, ft-lb)

: Apply liquid gasket.

üü

üü: Do not re-use

p

1

p

2

Washer

p

4

p

5

NEM218

Engine
front

p

9

p

11

p

7

p

3

p

1

p

5

p

10

p

8

p

6

p

2

p

4

Loosen in numerical order.

SEM602E

OIL PAN

SR20DE

Removal

EM-70
