Nissan Primera P11. Manual - part 296

Assembly

Apply high-temperature grease to lubricate the bearing, gears
and frictional surface when assembling the starter.
Carefully observe the following instructions.

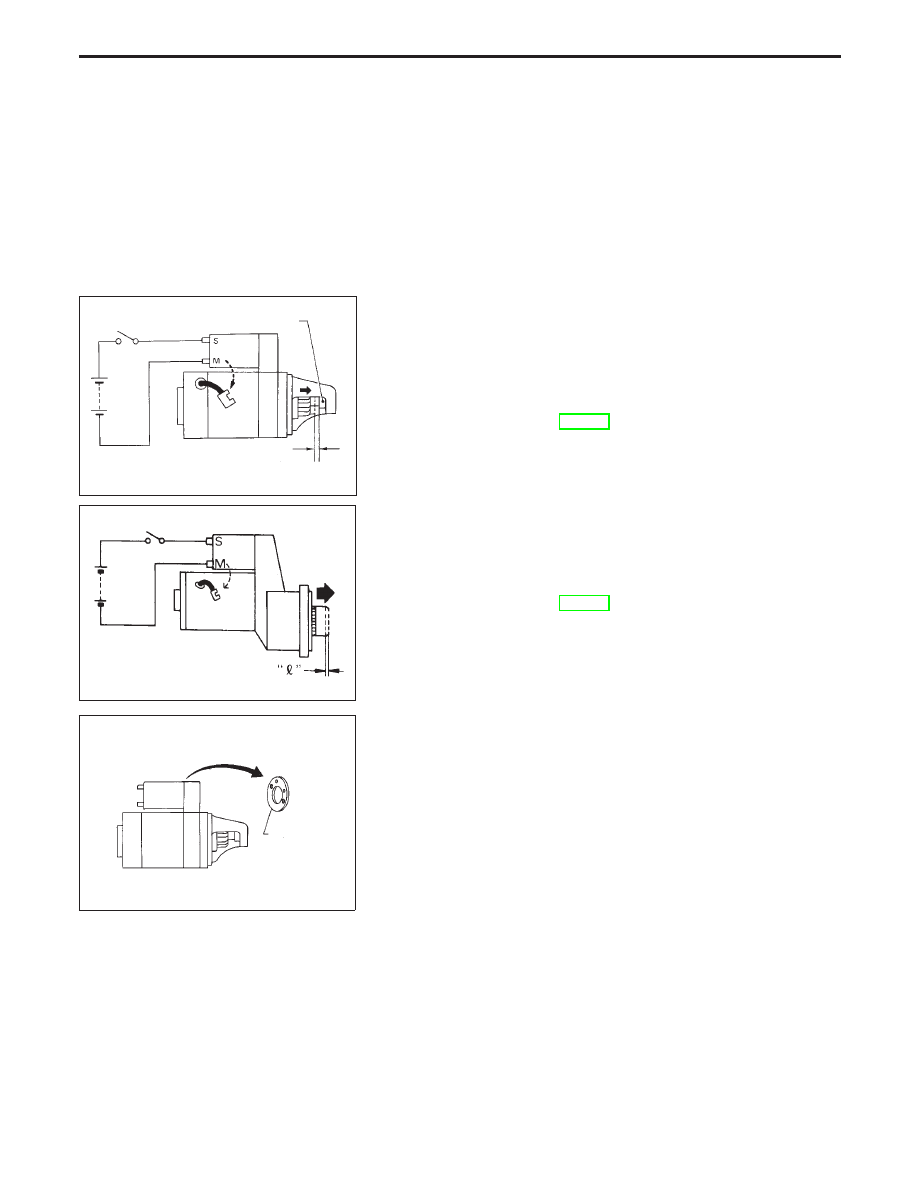

PINION PROTRUSION LENGTH ADJUSTMENT

Clearance “l”

With pinion driven out by magnetic switch, push pinion back to
remove slack and measure clearance “l” between the front edge
of the pinion and the pinion stopper.

Clearance “l”:

Refer to SDS (EL-52).

Movement “

”

Compare movement “

” in height of pinion when it is pushed out

with magnetic switch energized and when it is pulled out by hand
until it touches stopper.

Movement “

”

Refer to SDS (EL-52).

●

Not in the specified value ... Adjust by selecting the correct
adjusting plate.

SEL026Z

Pinion stopper

Clearance “l”

SEL497D

NEL305

Adjusting plate

STARTING SYSTEM

EL-51

Service Data and Specifications (SDS)

STARTER

Type

M70R

M2T62071

0 001 116 006

MAGNETI MARELLI

MITSUBISHI

BOSCH

Reduction gear type

Reduction gear type

Non-Reduction

Applied model

SR20

CD20T

QG18
QG16

System voltage

V

12

No load

Terminal voltage

V

11.5

11.0

11.5

Current

A

115

Less than 105

Less than 48

Revolution

rev/min

More than 4500

More than 4,030

More than 5,800

Min. commutator dia.

mm (in)

28.8 (1.134)

31.4 (1.236)

33.5 (1.319)

Min. brush of length

mm (in)

5.0 (0.197)

11.5 (0.453)

3.5 (0.138)

Brush spring tension

N (kg, lb)

14.3 - 25.2

(1.46 - 2.57,

3.22 - 5.69)

13.7 - 25.5

(1.4 - 2.6,

3.1 - 5.7)

5.2 (0.53, 1.17)

at 7.5 mm (0.295 in) brush

length

Movement “

” in height of pinion

assembly

mm (in)

—

—

—

Clearance “I” between pinion front
edge & pinion stopper

mm (in)

0 - 3.0 (0 - 0.118)

—

0.0 - 3.9 (0 - 0.154)

Type

S114-806A

S114-871

S13-305

S13-531

S114-800B

HITACHI

Reduction gear type

Applied model

SR20

SR20

with CVT models

CD20T

CD20T

cold area

QG18

⋅

QG16

cold area

System voltage

V

12

No load

Terminal voltage

V

11.0

Current

A

Less than 90

Less than 140

Less than 90

Revolution

rev/min

More than 2,700

More than 2,300

More than 3900

More than 2750

Min. commutator dia.

mm (in)

28.0 (1.102)

35.5 (1.398)

28.0 (1.102)

Min. brush length

mm (in)

10.5 (0.413)

11.0 (0.433)

10.5 (0.413)

Brush spring tension

N (kg, lb)

16.2 (1.65, 3.64)

12.7 - 17.7 (1.29 -

1.80, 2.84, 3.97)

28.4 - 34.3 (2.90 - 3.50, 6.39 - 7.72)

12.7 - 17.7

(1.29 - 1.80,

2.84 - 3.97)

Clearance between bearing &
armature shaft

mm (in)

Less than 0.2 (0.008)

Clearance “I” between pinion front
edge & pinion stopper

mm (in)

0.3 - 2.5

(0.012 - 0.098)

0.3 - 2.0

(0.012 - 0.079)

0.3 - 0.8

(0.012 - 0.031)

0.3 - 2.5

(0.012 - 0.098)

STARTING SYSTEM

EL-52

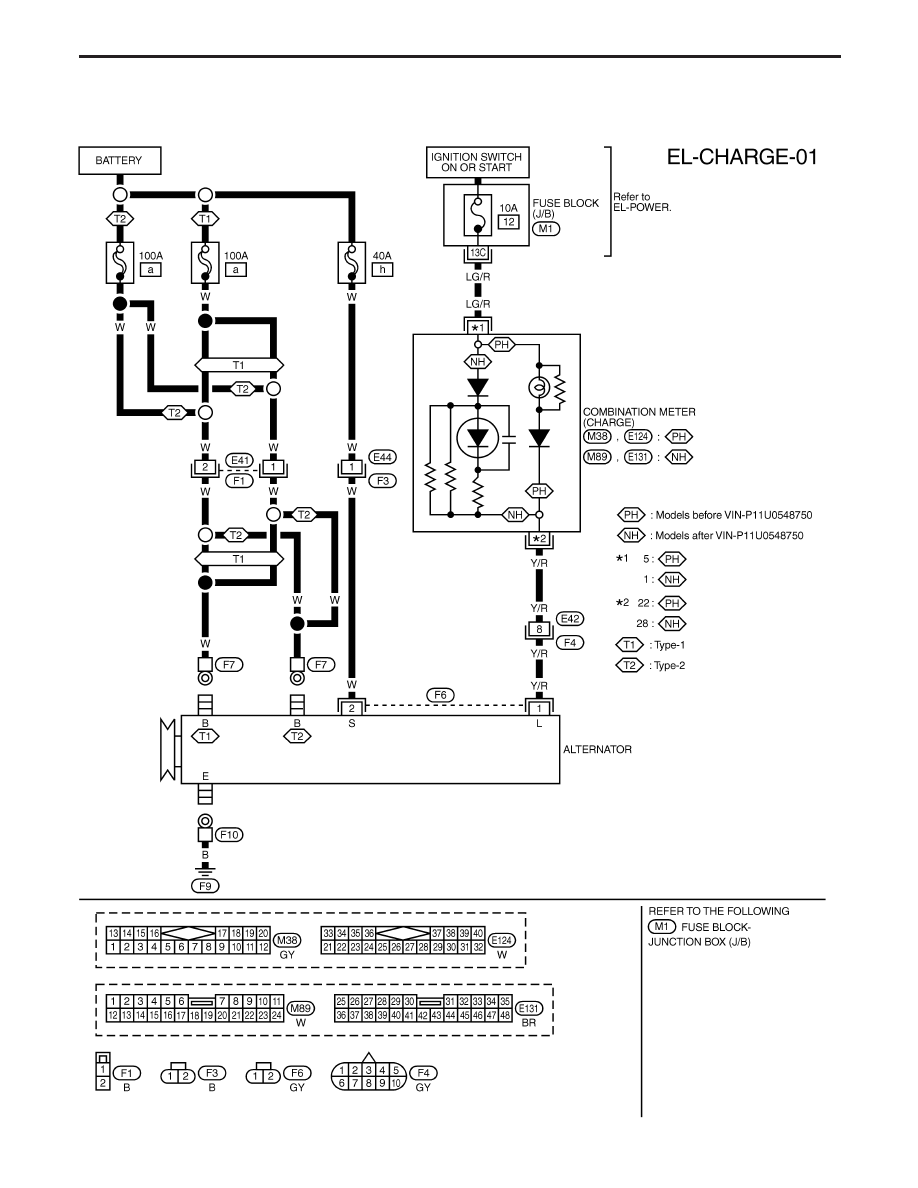

Wiring Diagram — CHARGE —

GASOLINE ENGINE MODELS

YEL001D

CHARGING SYSTEM

EL-53

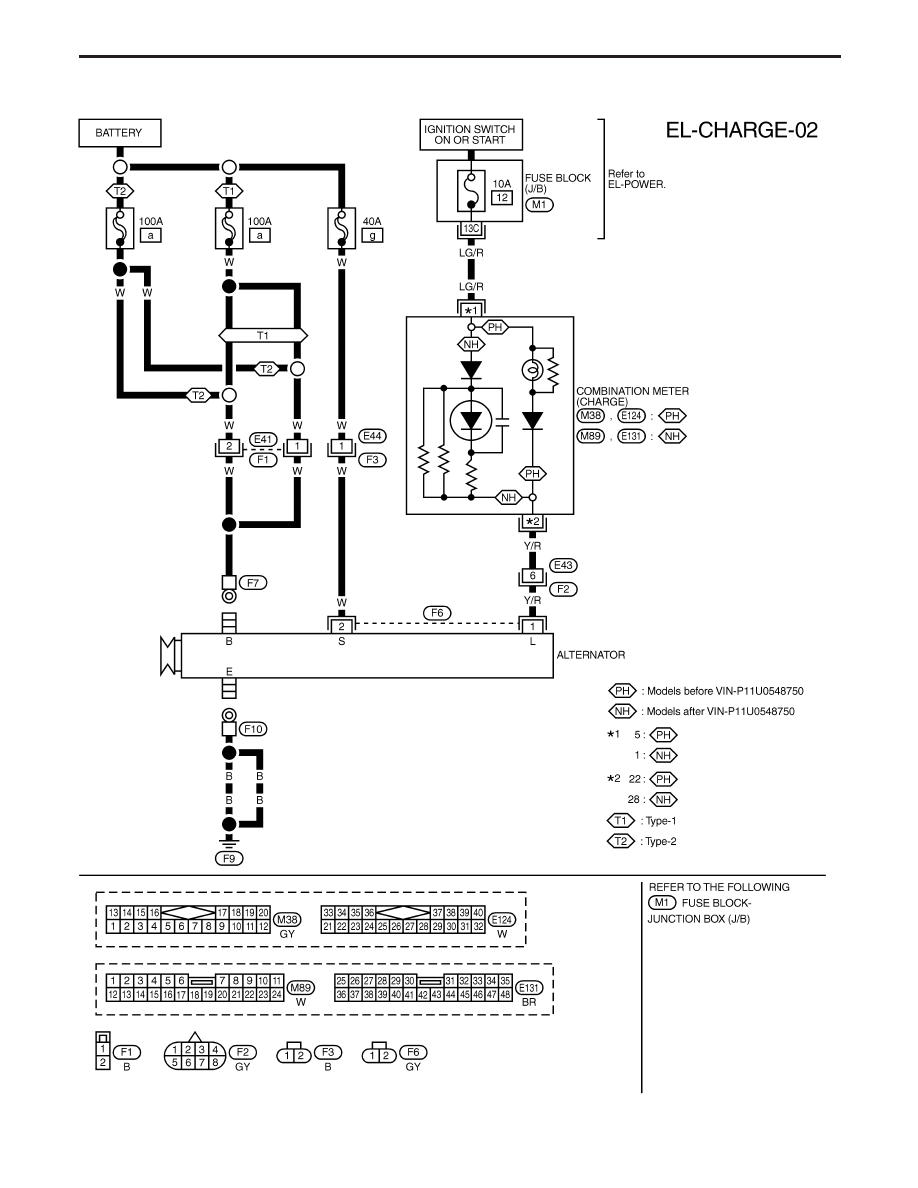

DIESEL ENGINE MODELS

YEL002D

CHARGING SYSTEM

Wiring Diagram — CHARGE — (Cont’d)

EL-54
