Nissan Primera P11. Manual - part 244





Description

NCEC0136

SYSTEM DESCRIPTION

NCEC0136S01

Sensor

Input Signal to ECM

ECM func-

tion

Actuator

Camshaft position sensor

Engine speed

Heated oxy-
gen sensor
1 (front)
heater con-
trol

Heated oxygen sensor 1 (front)
heater

The ECM performs ON/OFF control of the heated oxygen sensor 1 (front) heater corresponding to the engine
operating condition.

OPERATION

NCEC0136S02

Engine speed

Heated oxygen sensor 1 (front) heater

Above 3,200 rpm

OFF

More than 20 seconds after exceeding 3,200 rpm

ON

CONSULT-II Reference Value in Data Monitor
Mode

NCEC0137

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

HO2S2 HTR (B1)

I

Engine speed: Below 3,200 rpm

ON

I

More than 20 seconds after exceeding 3,200 rpm

OFF

ECM Terminals and Reference Value

NCEC0138

Specification data are reference values and are measured between each terminal and 48 (ECM ground).

TERMI-

NAL NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

4

L

Heated oxygen sensor 1
(front) heater

[Engine is running]

I

Engine speed is below 3,200 rpm.

Approximately 0V

[Engine is running]

I

More than 20 seconds after exceeding
3,200 rpm.

BATTERY VOLTAGE
(11 - 14V)

On Board Diagnosis Logic

NCEC0139

DTC No.

Malfunction is detected when ...

Check Items (Possible Cause)

P0135
0135

I

The current amperage in the heated oxygen sensor 1
(front) heater circuit is out of the normal range.
(An improper voltage drop signal is sent to ECM through
the heated oxygen sensor 1 (front) heater.)

I

Harness or connectors
(The heated oxygen sensor 1 (front) heater cir-
cuit is open or shorted.)

I

Heated oxygen sensor 1 (front) heater

DTC Confirmation Procedure

NCEC0140

NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 9 seconds
before conducting the next test.
TESTING CONDITION:
Before performing the following procedure, confirm that bat-
tery voltage is between 10.5V and 16V at idle.

DTC P0135 HEATED OXYGEN SENSOR 1 (FRONT) HEATER

SR20DE

Description

EC-175

With CONSULT-II

1)

Turn ignition switch “ON” and select “DATA MONITOR” mode
with CONSULT-II.

2)

Start engine and run it for at least 5 seconds at idle speed.

3)

If 1st trip DTC is detected, go to “Diagnostic Procedure”, EC-
SR-178.

With GST

1)

Start engine and run it for at least 5 seconds at idle speed.

2)

Turn ignition switch “OFF” and wait at least 9 seconds.

3)

Start engine and run it for at least 5 seconds at idle speed.

4)

Select “MODE 3” with GST.

5)

If DTC is detected, go to “Diagnostic Procedure”, EC-SR-178.

I

When using GST, “DTC Confirmation Procedure” should
be performed twice as much as when using CONSULT-II or
ECM (Diagnostic Test Mode II) because GST cannot dis-
play MODE 7 (1st trip DTC) concerning this diagnosis.
Therefore, using CONSULT-II or ECM (Diagnostic Test
Mode II) is recommended.

NEF068A

DTC P0135 HEATED OXYGEN SENSOR 1 (FRONT) HEATER

SR20DE

DTC Confirmation Procedure (Cont’d)

EC-176

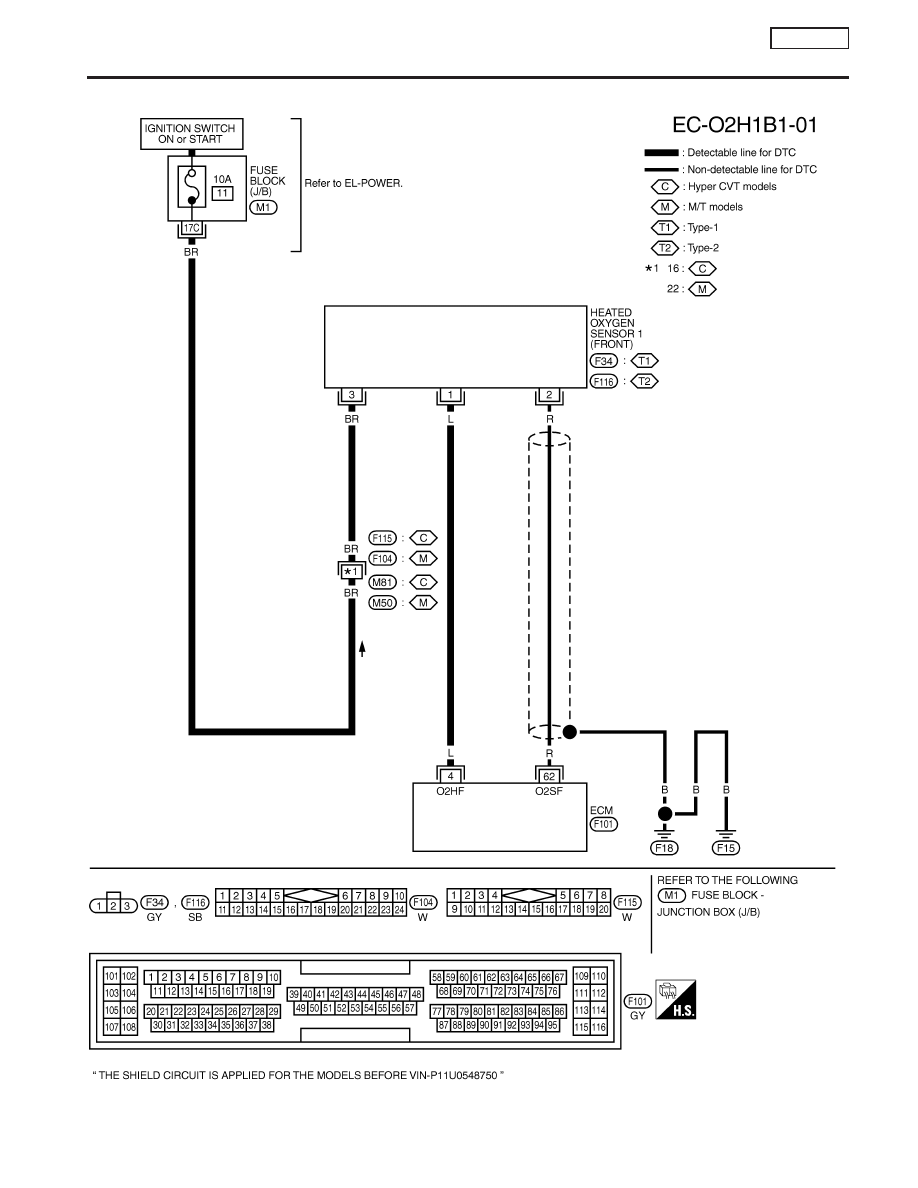

Wiring Diagram

NCEC0141

YEC085A

DTC P0135 HEATED OXYGEN SENSOR 1 (FRONT) HEATER

SR20DE

Wiring Diagram

EC-177

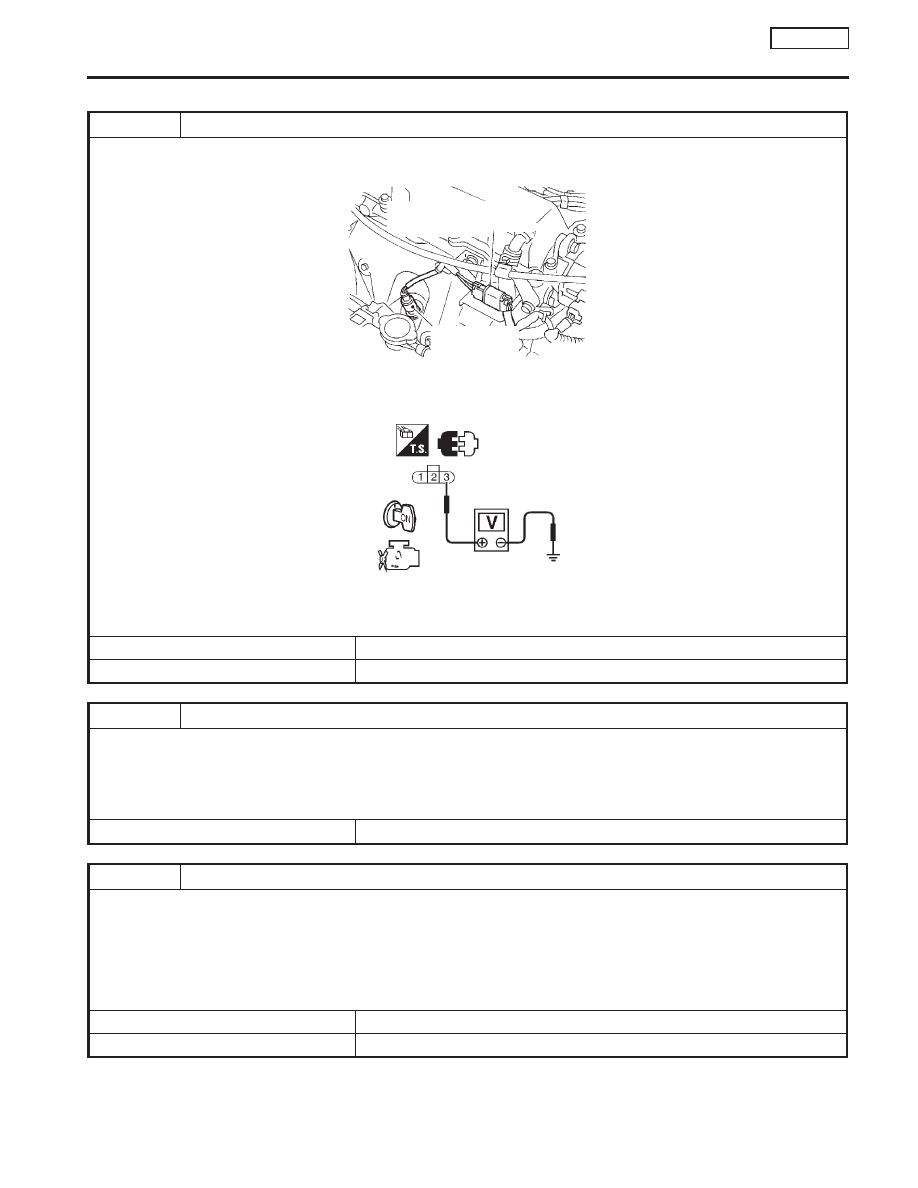

Diagnostic Procedure

NCEC0142

1

CHECK POWER SUPPLY

1. Turn ignition switch “OFF”.
2. Disconnect heated oxygen sensor 1 (front) harness connector.

SEF207X

3. Turn ignition switch “ON”.
4. Check voltage between terminal 3 and ground with CONSULT or tester.

SEF025X

Voltage: Battery voltage

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M50, F104 (M81, F115 for CVT models)

I

10A fuse

I

Harness for open or short between heated oxygen sensor 1 (front) and fuse

©

Repair harness or connectors.

3

CHECK GROUND CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector.
3. Check harness continuity between heated oxygen sensor 1 (front) harness connector terminal 1 and ECM terminal 4.

Refer to wiring diagram.

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 4.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

Heated oxygen sensor 1
(front) harness connector

Heated oxygen
sensor 1 (front)

DISCONNECT

DTC P0135 HEATED OXYGEN SENSOR 1 (FRONT) HEATER

SR20DE

Diagnostic Procedure

EC-178
