WW-6

FRONT WIPER AND WASHER

MODELS WITH INTERMITTENT WIPERS

WKWA0280E

FRONT WIPER AND WASHER

WW-7

C

D

E

F

G

H

I

J

L

M

A

B

WW

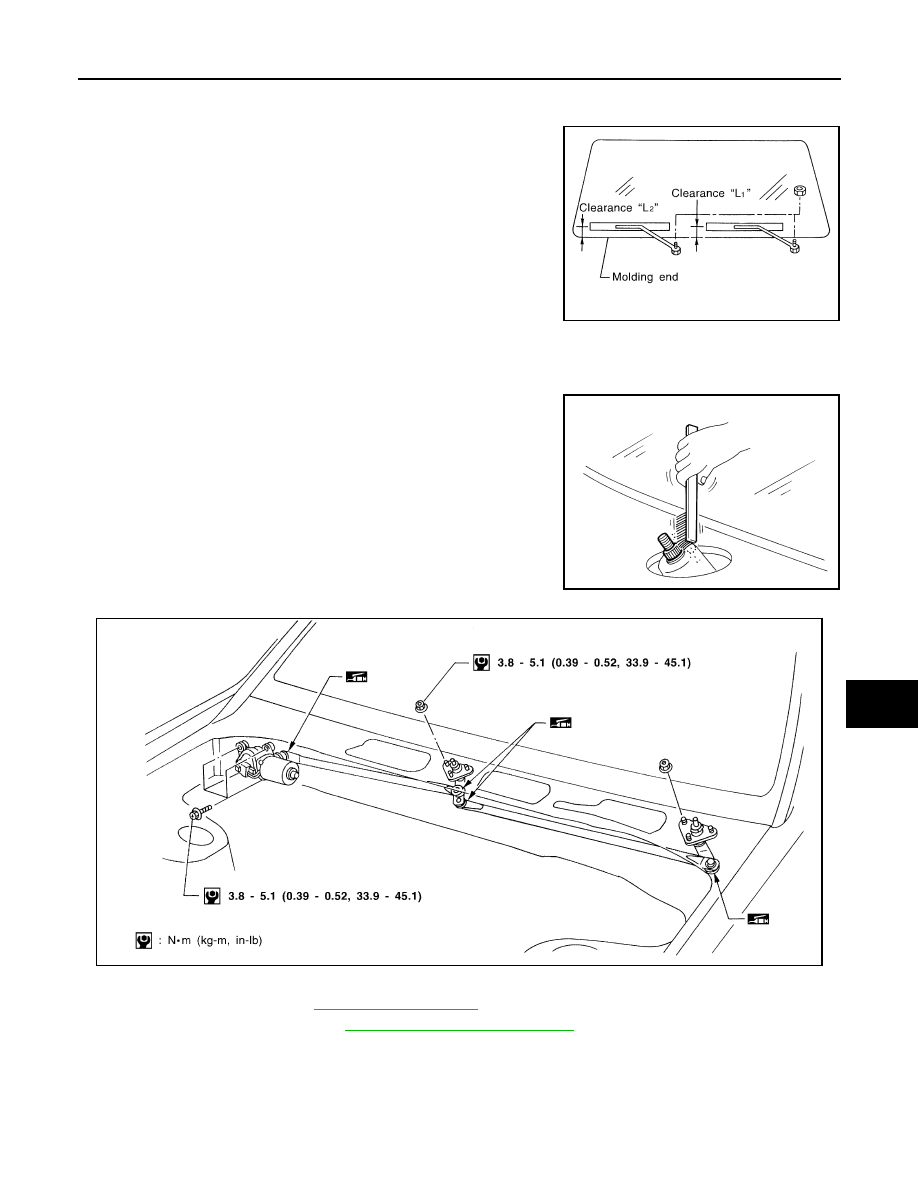

Removal and Installation

EKS006WQ

WIPER ARMS

1.

Prior to wiper arm installation, turn on wiper switch to operate
wiper motor and then turn it “OFF” (Auto Stop).

2.

Lift the blade up and then set it down onto glass surface to set
the blade center to clearance “L

1

  ” & “L

2

  ” immediately before

tightening nut.

3.

Eject washer fluid. Turn on wiper switch to operate wiper motor
and then turn it “OFF”.

4.

Ensure that wiper blades stop within clearance “L

1

 ” & “L

2

 ”.

●

Tighten wiper arm nuts to specified torque.

●

Before reinstalling wiper arm, clean the pivot area as illus-
trated. This will reduce possibility of wiper arm looseness.

WIPER MOTOR AND LINKAGE

Removal

1.

Remove wiper arms. Refer to

WW-7, "WIPER ARMS"

 .

2.

Remove cowl top grilles. Refer to

EI-30, "Removal and Installation"

 .

3.

Remove wiper motor linkage cover and disconnect linkage.

CAUTION:

Be careful not to break ball joint rubber boot.

4.

Disconnect wiper motor harness connector.

5.

Remove 4 bolts that secure wiper motor.

Clearance “L

1

 ”

: 25 mm (0.98 in)

Clearance “L

2

 ”

: 25 mm (0.98 in)

Front wiper

: 13 - 18 N·m (1.3 - 1.8 kg-m, 9 - 13 ft-lb)

SEL543TA

SEL024J

MEL840F

WW-8

FRONT WIPER AND WASHER

6.

Detach wiper motor from wiper linkage at ball joint.

7.

Remove nuts from wiper pivots and remove wiper linkage.

Installation

●

Grease ball joint portion before installation.

1.

Installation is the reverse order of removal.

Washer Nozzle Adjustment

EKS006WR

●

Adjust washer nozzle with suitable tool as shown.

Unit: mm (in)

*: The diameters of these circles are less than 80 mm (3.15 in).

Washer Tube Layout

EKS006WS

Adjustable range

:

±10°

SEL241P

*1

390 (15.35)

*5

145 (5.71)

*2

160 (6.30)

*6

143 (5.63)

*3

379 (14.92)

*7

225 (8.86)

*4

140 (5.51)

*8

535 (21.06)

SEL544T

GEL193

CIGARETTE LIGHTER

WW-9

C

D

E

F

G

H

I

J

L

M

A

B

WW

CIGARETTE LIGHTER

PFP:35330

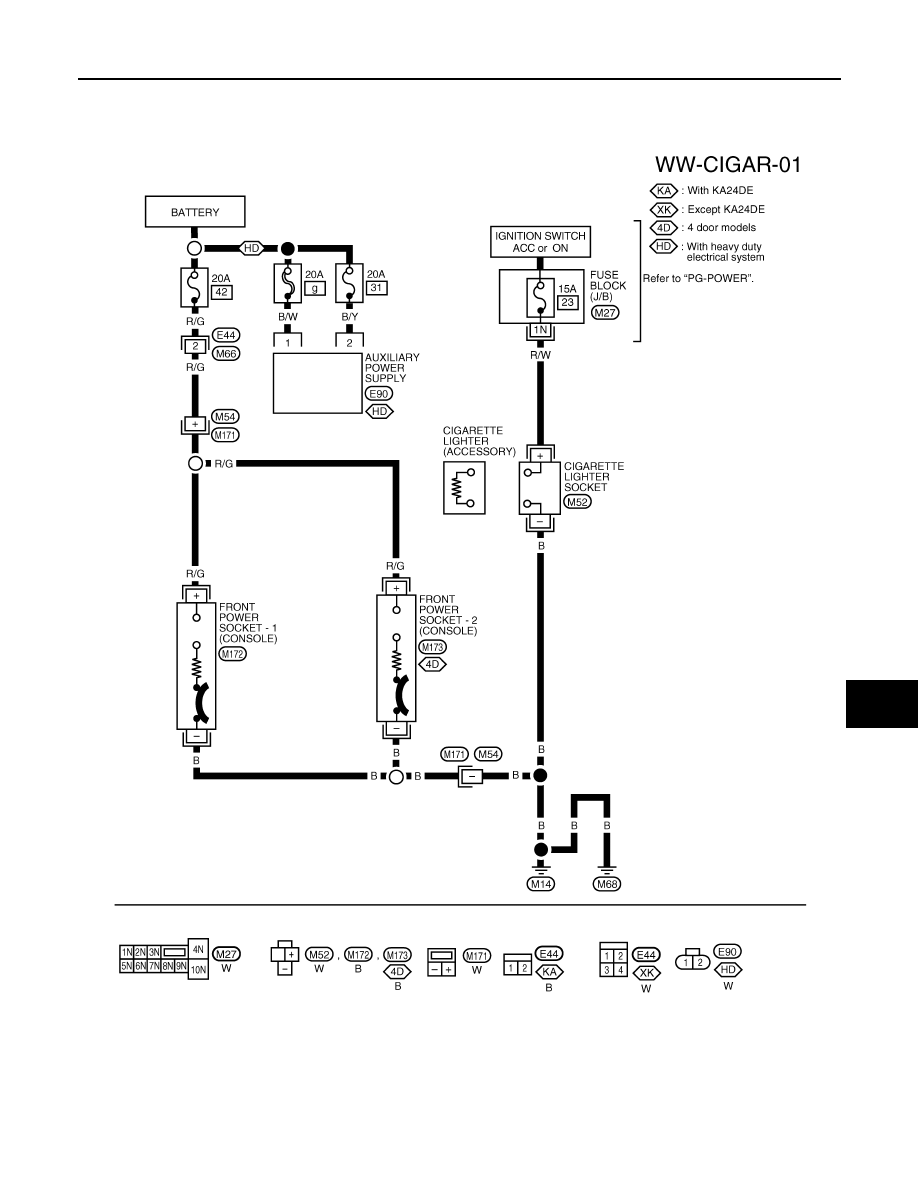

Wiring Diagram — CIGAR —

EKS006WT

WKWA0281E
